Tunelový detektor kovů pro dřevozpracující průmysl METRON 05 CO

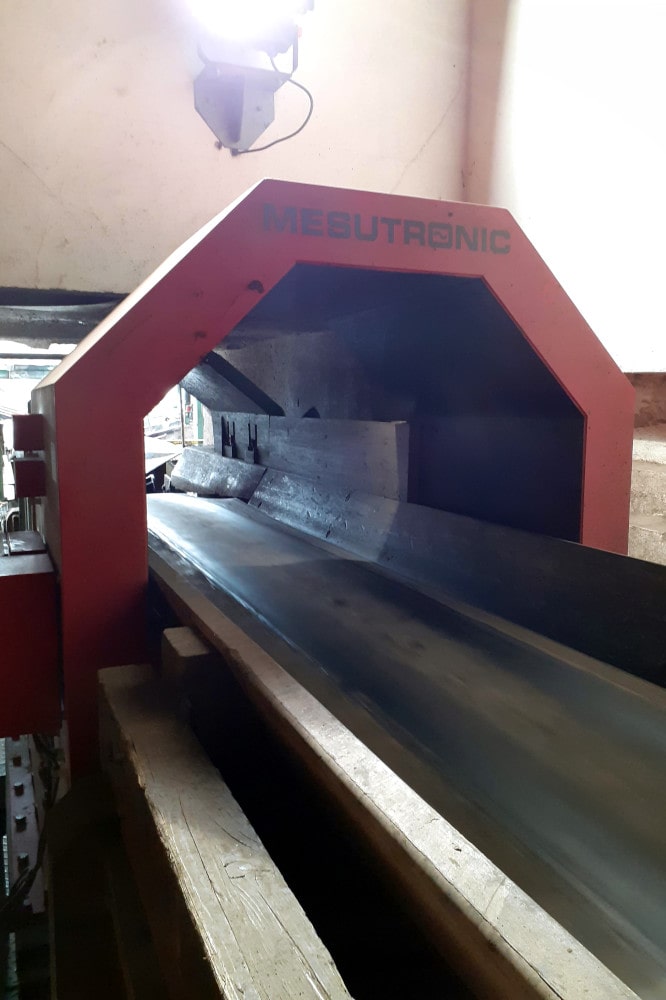

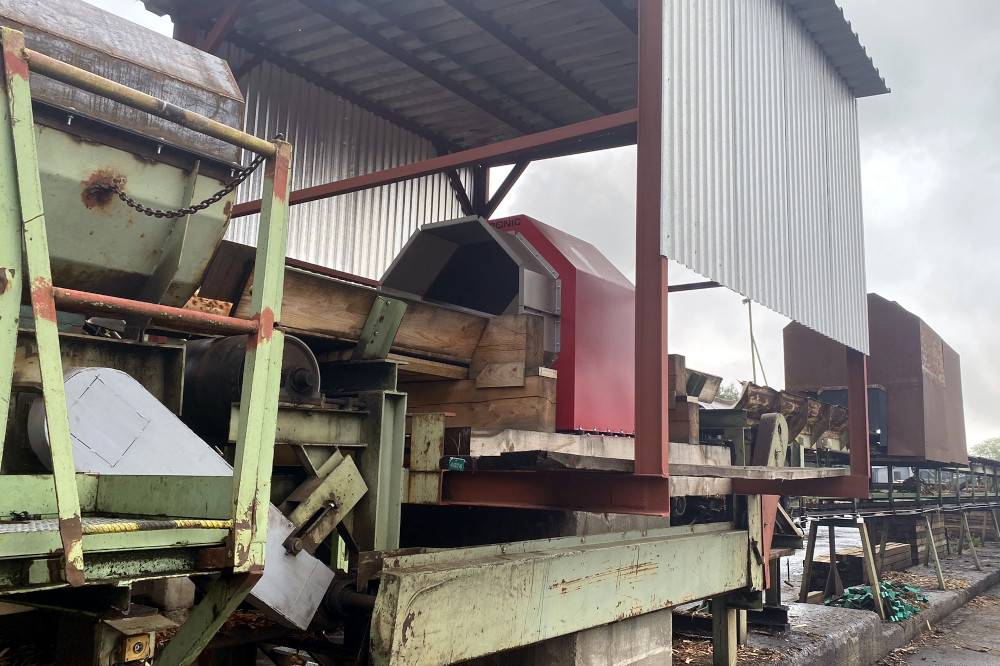

Osmihranný tunelový detektor kovů pro dřevozpracující průmysl METRON 05 CO je nejčastěji používán ke kontrole dřevní kulatiny. Robustní tunelový detektor s detekční hlavou z nerezové oceli je vhodný do náročných provozních podmínek na pilách.
Integrovaná vysokorychlostní multiprocesorová technologie umožňuje vysokou senzitivitu a spolehlivou detekci kovových nečistot i při vysoké rychlosti dopravníku až 6 m/s. Konstrukce detektoru umožňuje efektivně kontrolovat kmeny stromů o průměru až 1600 mm!
Díky použité technologii mesuCAGE je Metal free zóna redukována na minimum, což usnadňuje instalaci a provoz detektoru.
Hlavní výhody tunelového detektoru kovů pro dřevozpracující průmysl
- Detekce kovů ze stromových kmenů v dřevařských provozech a pilách.
- Detekuje všechny kovy volné i ukryté v materiálu.
- Minimální nároky na prostor díky zredukované "bezkovové" zóně.
- Nejvyšší přesnost detekce i v drsném prostředí dřevozpracujícího závodu.
- Efektivní ochrana a eliminace odstávek způsobených poškozením pilových pásů.
Detektor kovů pro vibrační dopravníky METRON 05 CO je:
- Spolehlivý – ve funkčnosti a detekci kovů
- Odolný – v technologii a výkonu
- Jednoduchý - v instalaci a ovládání
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Volitelná výbava
Detektory METRON 05 CO můžeme dodat s širokou dodatečnou výbavou:
- Výstražné zařízení – maják, bzučák
- Možnost vzdáleného resetu zařízení
- Vizuální značení kontaminantů – barevné značení
- SW úpravy dle Vašich požadavků – přenos dat, specifické kontrolní operace
Speciální provedení
Máte speciální požadavky na provedení detektoru kovů? Mezi nejčastější požadavky patří:
- Barevné provedení dle požadavku
- Speciální napájení, koncovky atd.
Rozměry
| A (mm) | B (mm) | C (mm) | F (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| 900 | 1200 | 372 | 800 | 290 |
| 1000 | 1300 | 414 | 900 | 340 |
| 1100 | 1400 | 455 | 900 | 375 |
| 1200 | 1500 | 497 | 900 | 410 |
| 1300 | 1600 | 538 | 1000 | 460 |
| 1400 | 1700 | 580 | 1000 | 495 |
| 1500 | 1800 | 621 | 1000 | 530 |
| 1600 | 1900 | 662 | 1100 | 580 |
Metal free (bezkovová) zóna - MFZ
Pro správnou funkci detektoru kovů je zásadní, aby se v bezprostřední blízkosti apertury detektoru nevyskytovaly nepohyblivé (např. konstrukce dopravníku, kryt dopravníku) ani pohyblivé kovy (např. válečky dopravníku). Proto se u každého detektoru definuje MFZ, která by neměla obsahovat pohyblivé ani nepohyblivé kovy. Apertura detektoru kovů má být umístěna do středu metal free zóny. Díky tomu, že při instalaci detektoru dodržíte MFZ, tak předejdete falešným signálům a falešnému vyřazení výrobků a přispějete ke správné funkci detektoru.
Kontaktujte nás – pomůžeme Vám s výpočtem MFZ pro pohyblivé i nepohyblivé kovy.
Velkou výhodou tohoto detektoru kovů je skutečnost, že Metal free zóna není vyžadována.
Citlivost detektoru
Citlivost detektoru záleží na mnoha parametrech, jako jsou rozměry apertury (čím je nižší výška apertury, tím je vyšší citlivost detektoru), rychlost dopravníku, hustota produktu, jeho teplota, vlhkost atd.
Abychom mohli vybrat nejvhodnější detektor kovů s požadovanou citlivostí pro Vaši aplikaci doporučujeme provést test Vašeho materiálu. Tyto testy provedeme zdarma. Prosíme kontaktujte nás, domluvíme se na provedení testů a na zaslání vzorků vašeho materiálu.
Diagram citlivosti detektoru METRON 05 CO platí pro LB 1,5 x LH
Řídicí jednotka AMD 05
Kvalitní řídicí jednotka je zásadní pro správnou funkci každého detektoru. Naše řídicí jednotka je vyrobena s důrazem na vysokou kvalitu zpracování a použitých komponentů.
Výsledkem je stabilní řídicí jednotka s celou řadou funkcí (uvádíme jen některé z nich):
- Automatické nastavení produktu s potlačením rušivého signálu a automatickou kalibrací citlivosti
- Digitální filtrace signálu pro maximální stabilitu v náročném prostředí
- Monitorování správné funkčnosti systému
- Dotykové ovládání – moderní design
- Snadné 4 tlačítkové intuitivní ovládání– zásadní pro obsluhu detektoru
- Pětiřádkový LCD displej
- Možnost uložit do paměti nastavení až 500 produktů
- Možnost vzdáleného připojení – diagnostika, změna parametrů, aktualizace SW
Rozsah dodávky
Součástí dodávky detektorů METRON 05 CO je:
- Detekční hlava
- Řídicí jednotka
- Propojovací kabely
- Návod k použití
Datová karta
- Napájení: 100 – 240 V AC, 50/60 Hz
- Příkon: max. 50 W
- Stupeň krytí: IP 65
- Min. provozní teplota: - 10 °C
- Max. provozní teplota: + 50 °C
- Relativní vlhkost vzduchu: 0 – 95 % (bez kondenzace)
- Napájecí kabel: 1,8 m se zástrčkou
Průmyslové detektory kovů pro dopravní pás jsou zařízení určená k detekci kovových nečistot v materiálech přepravovaných na dopravníku, vibračním podavači nebo materiálovém skluzu. Instalují se přímo na existující dopravníkové pásy nebo jako součást integrovaných dopravníkových systémů. Slouží buď ke kontrole kvality výrobků, nebo jako ochrana výrobní technologie před poškozením kovy.
SOLLAU nabízí tři hlavní skupiny. Tunelové detektory: Tunelový detektor kovů METRON 05 D (rozložitelný, snadná montáž bez přerušení pásu), Tunelový detektor kovů METRON 05 C, Tunelový detektor kovů METRON 05 CI a Tunelový detektor kovů METRON 07 CI (s technologiemi imagePHASE a mesuCAGE). Deskové detektory: Deskový detektor kovů METRON 03 SL (pro malé výšky produktu, bez MFZ) a Deskový detektor kovů METRON 05 S (nejpoužívanější model, šířka až 6 000 mm). Dále Detektor kovů pro vibrační dopravníky METRON 05 VT, specializovaný Tunelový detektor kovů METRON 05 CO pro dřevozpracující průmysl a komplexní systémy s dopravníkem Detektor kovů s dopravníkem TRANSTRON a Detektor kovů TRANSTRON HL.
Tunelový detektor kovů obklopuje materiál ze všech stran — detekční hlava tvoří rám, přes který materiál prochází. Zajišťuje přesnou detekci a je vhodný pro různé výšky materiálu. Deskový detektor kovů je plochá detekční deska instalovaná přímo do dopravníku, optimální pro produkty s malou nebo střední výškou materiálu na páse. Jeho hlavní výhodou je extrémně snadná montáž, nižší cena a minimální nebo žádné požadavky na Metal free zónu. Výběr závisí na výšce materiálu, požadované citlivosti a podmínkách instalace.
Metal free zóna (MFZ) je ochranný prostor kolem detekční hlavy, kde nesmí být pevné ani pohyblivé kovy (konstrukce dopravníku, válečky), aby nedocházelo k falešným signálům. Tunelové detektory METRON 05 C a METRON 05 D MFZ vyžadují. Technologie mesuCAGE u Tunelového detektoru kovů METRON 07 CI MFZ výrazně zmenšuje. Deskový detektor kovů METRON 03 SL a Detektor kovů pro vibrační dopravníky METRON 05 VT MFZ nevyžadují vůbec — proto je jejich instalace nejjednodušší. Deskový detektor kovů METRON 05 S a Tunelový detektor kovů METRON 05 CO mají pouze minimální požadavky na MFZ.
Tunelové detektory METRON 05 C, METRON 05 D, METRON 05 CI a METRON 07 CI detekují kovy při rychlostech dopravníku až 30 m/s. Deskový detektor kovů METRON 05 S je určen pro dopravníky s rychlostí do 1,5 m/s (na vyžádání i vyšší). Tunelový detektor kovů METRON 05 CO pro dřevozpracující průmysl zvládá rychlost až 6 m/s. Citlivost detektoru závisí také na výšce apertury, hustotě produktu, jeho teplotě a vlhkosti.
Detektory jsou vybaveny třemi typy řídicích jednotek. Deskový detektor kovů METRON 03 SL využívá jednotku AMD 03 s optickou signalizací a potlačením vibrací dopravníku. Většina modelů — METRON 05 C, METRON 05 D, METRON 05 S, METRON 05 VT, METRON 05 CO a METRON 05 CI — je osazena jednotkou AMD 05 s 5řádkovým LCD displejem, 4 tlačítky, automatickým nastavením produktu a pamětí pro 500 produktů. Tunelový detektor kovů METRON 07 CI využívá pokročilou jednotku AMD 07 s 5,7" barevným dotykovým displejem, Ethernetovým připojením, vzdáleným přístupem mesuNET a vizualizací produktu pomocí technologie imagePHASE.
Portfolio pokrývá široké spektrum průmyslových aplikací. Tunelový detektor kovů METRON 05 CO s osmihranným tvarem a nerezovou konstrukcí je specializován pro dřevozpracující průmysl — dokáže kontrolovat kmeny stromů o průměru až 1 600 mm při rychlosti dopravníku až 6 m/s. Tunelový detektor kovů METRON 07 CI splňuje hygienické normy HACCP, IFS, BRC a SQF, takže je vhodný i pro potravinářský průmysl. Detektor kovů pro vibrační dopravníky METRON 05 VT je ideální pro vibrační podavače všech tvarů. Stupeň krytí dosahuje IP 54 až IP 69 K dle modelu.
Detektor kovů s dopravníkem TRANSTRON je komplexní řešení kombinující na míru vyrobený dopravník s průmyslovým detektorem kovů — nejčastěji Tunelovým detektorem kovů METRON 07 CI nebo METRON 05 CI. Dopravník je navržen přesně dle požadavků zákazníka: správné dodržení MFZ, integrace do stávající linky a volba vyřazovacího systému. Detektor kovů TRANSTRON HL je variantou pro dřevozpracující závody, ideální doplněk k METRON 05 CO. SOLLAU garantuje bezplatné testy materiálu do tří dnů a poskytuje plný servisní cyklus: příjezd ke klientovi, zaměření, výrobu na míru, instalaci, zprovoznění, zaškolení obsluhy a autorizovaný servis.
