Magnetické dveře MS-MC-K/S
Magnetické dveře MS-MC-K/S jsou jednoduchým a zároveň vysoce účinným magnetickým separátorem s velmi širokým spektrem uplatnění. Nejčastěji jsou magnetické dveře instalovány do šikmého potrubí jako jeho integrální součást, a proto je možné je použít pro jakýkoliv sypký materiál. Své místo naleznou zejména tam, kde není možné (např. kvůli instalační výšce nebo návazné technologii) vsadit komplexní magnetický separátor. Jednoduše pouze vyříznete ve stávajícím potrubí otvor a vsadíte do něj magnetické dveře.
Díky své výhodné ceně je tento magnetický skluz velmi populárním typem magnetického separátoru. Osazujeme je velmi silnými neodymovými magnety a díky tomu dosahujeme vysoké účinnosti magnetické separace.
Magnetické dveře jsou vhodné i pro abrazivní nebo špatně prostupné materiály, protože není do toku materiálu vkládána žádná překážka (např. magnetický rošt), která by mohla způsobovat klembování materiálu, případně by byla poškozena abrazivním materiálem.
Konstrukce magnetických dveří
Magnetické dveře se skládají ze dvou částí:
- magnetické jádro
- krycí plech
Magnetické skluzy vyrábíme ve dvou modelových řadách, které se liší pouze způsobem čištění.
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5

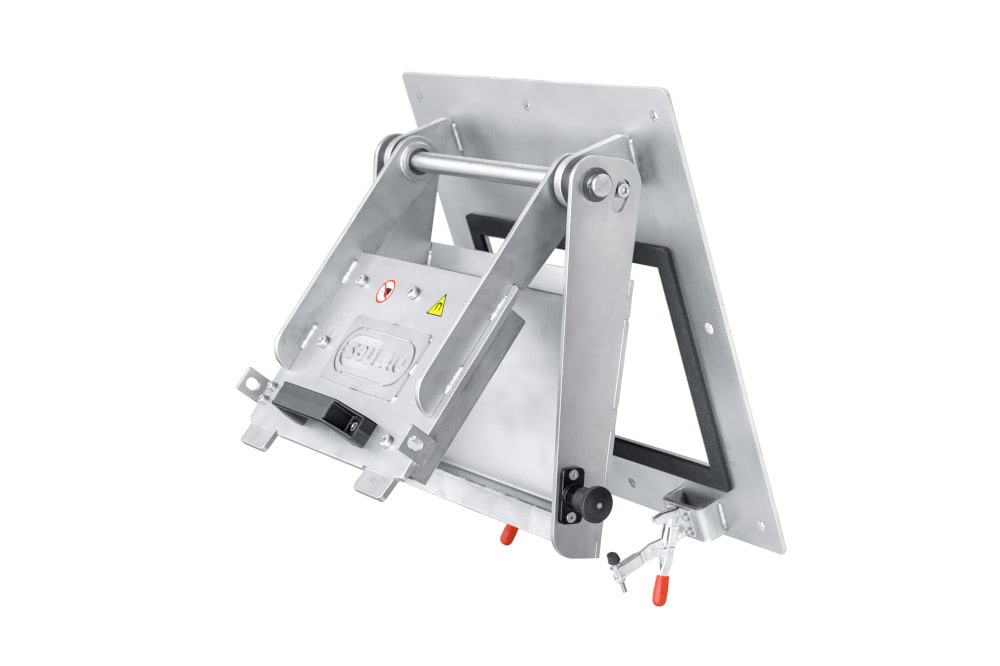

MS-MC-K
- Čištění – vyklopením
- Standardně 4 500 G (jako opce až 7 000 G) v místě kontaktu se separovaným médiem
- Odolné celonerezové provedení
Výklopné magnetické dveře doporučujeme použít tam, kde je dostatek místa pro obsluhu a pro vyklopení dveří. V místech, kde není dostatek místa doporučujeme využít dveře s výsuvným způsobem čištění.
Čištění výklopných magnetických dveří

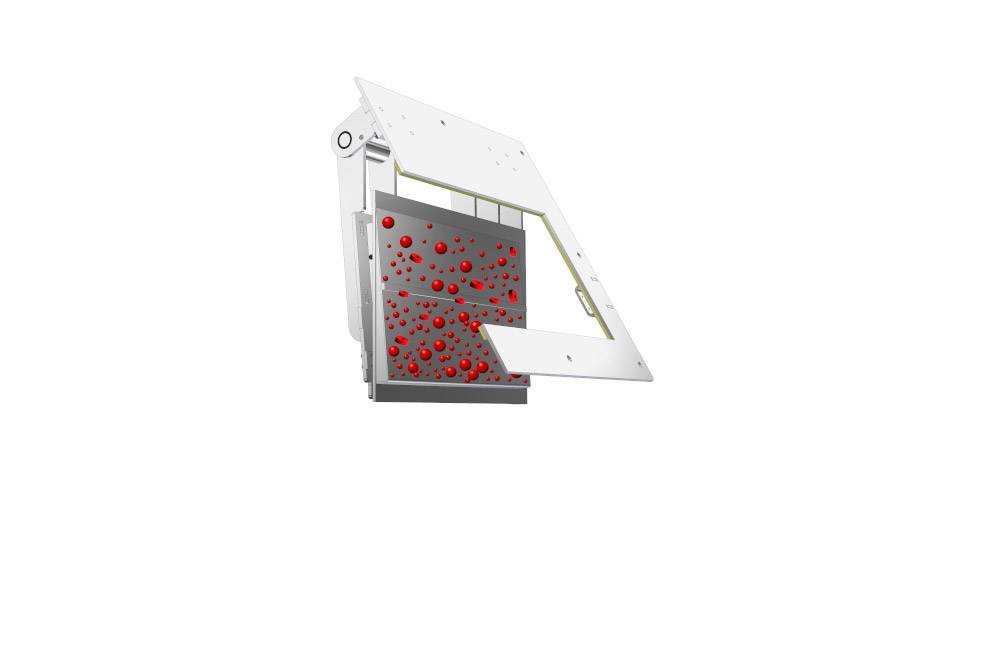

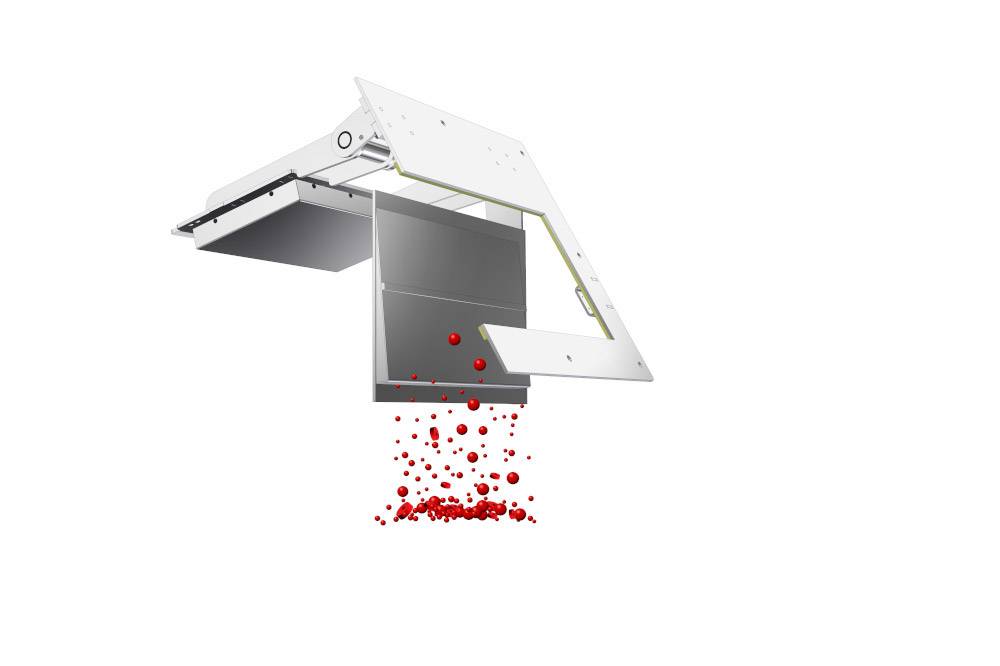

Při zastavení toku materiálu po uvolnění pojistky odklopíte magnetické dveře. V druhém kroku odklopíte magnetické jádro a kovy zachycené na krycím plechu odpadnou. Magnetické dveře s tímto druhem čištění jsou vhodné tam, kde je dostatek místa pro obsluhu.
| Výrobek | Hmotnost (kg) | Rozměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| MS-MC-K 200x200 N | 21 | 200 x 200 | zobrazit PDF |
| MS-MC-K 300x200 N | 26 | 300 x 200 | zobrazit PDF |
| MS-MC-K 400x250 N | 43 | 400 x 250 | zobrazit PDF |
| MS-MC-K 500x250 N | 52 | 500 x 250 | zobrazit PDF |
| MS-MC-K 600x300 N | 69 | 600 x 300 | zobrazit PDF |
MS-MC-S
- Čištění – vysunutím do strany
- Pro obtížně dostupná místa
- Standardně 4 500 G (jako opce až 7 000 G) v místě kontaktu se separovaným médiem
- Odolné celonerezové provedení

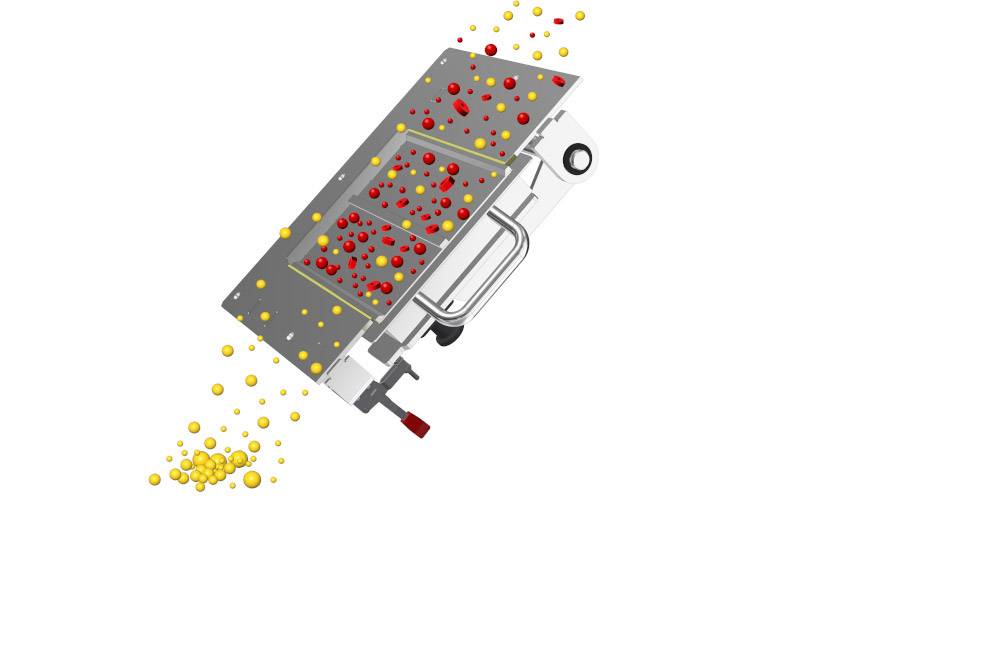

Výsuvné magnetické dveře jsou skvělým řešením tam, kde není dostatek místa na čištění dveří vyklopením (např. potrubí je nainstalováno blízko stěny, jiného potrubí atd.). V tom případě doporučujeme využít výsuvné magnetické dveře, u kterých se magnetické jádro vysouvá do strany.
Čištění výsuvných magnetických dveří
Při zastavení toku materiálu po uvolnění pojistky odklopíte magnetické dveře. V druhém kroku vysunete magnetické jádro do strany a kovy zachycené na krycím plechu odpadnou. Magnetické dveře s tímto druhem čištění jsou vhodné tam, kde není dostatek místa pro obsluhu.
| Výrobek | Hmotnost (kg) | Rozměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| MS-MC-S 200x200 N | 18 | 200 x 200 | zobrazit PDF |
| MS-MC-S 300x200 N | 24 | 300 x 200 | zobrazit PDF |
| MS-MC-S 400x250 N | 39 | 400 x 250 | zobrazit PDF |
| MS-MC-S 500x250 N | 48 | 500 x 250 | zobrazit PDF |
| MS-MC-S 600x300 N | 65 | 600 x 300 | zobrazit PDF |
Magnetické dveře MS-MC-K/S jsou jednoduchým a vysoce účinným magnetickým separátorem určeným pro instalaci přímo do šikmého potrubí jako jeho integrální součást. Hodí se zejména tam, kde kvůli instalační výšce nebo návazné technologii nelze použít komplexnější separátor. Díky výhodné ceně a velmi silným neodymovým magnetům patří k nejpopulárnějším typům magnetických separátorů pro sypké materiály.
Ne. Instalace je velmi jednoduchá: do stávajícího potrubí vyříznete otvor a do něj vsadíte magnetické dveře. Výroba separátoru na míru je samozřejmostí; v dodávce zajišťujeme instalaci, zprovoznění a zaškolení obsluhy.
Obě varianty dosahují stejné magnetické účinnosti a liší se pouze způsobem čištění. MS-MC-K (výklopné) doporučujeme tam, kde je kolem potrubí dostatek prostoru pro obsluhu — dveře se při čištění odklopí. MS-MC-S (výsuvné) jsou vhodné pro těsná nebo hůře přístupná místa (potrubí blízko stěny, jiné technologie v okolí) — magnetické jádro se při čištění vysunuje do strany, takže není nutný prostor před dveřmi.
Postup je stejný pro obě varianty ve dvou krocích: po zastavení toku materiálu uvolníte pojistku a odklopíte magnetické dveře. Ve druhém kroku odklopíte (MS-MC-K) nebo vysunete do strany (MS-MC-S) magnetické jádro — kovy zachycené na krycím plechu samovolně odpadnou. Celý proces nevyžaduje nástroje ani demontáž separátoru z potrubí.
Magnetické dveře jsou vhodné pro jakýkoliv sypký materiál, včetně abrazivních nebo špatně prostupných — do toku materiálu není vkládána žádná překážka (např. magnetický rošt), která by způsobovala klembování nebo se abrazí poškozovala. Uplatnění nacházejí v potravinářství, výrobě krmiv, farmaceutickém, dřevozpracujícím, chemickém a keramickém průmyslu.
Standardně dosahují magnetické dveře indukce 4 500 G v místě kontaktu se separovaným materiálem; jako opce je dostupné provedení až 7 000 G. Zachytávají feromagnetické částice od 0,5 mm. Obě varianty vyrábíme v rozměrech vstupu/výstupu od 200 × 200 mm do 600 × 300 mm; separátory jsou zhotoveny v celonerezovém provedení. Na vyžádání zajistíme výrobu na míru.
V jakých průmyslových odvětvích se uplatní magnetické dveře?
Magnetické dveře nachází uplatnění v potravinářském průmyslu, výrobě krmiv, farmaceutickém průmyslu, dřevozpracujícím, chemickém a keramickém průmyslu atd.
