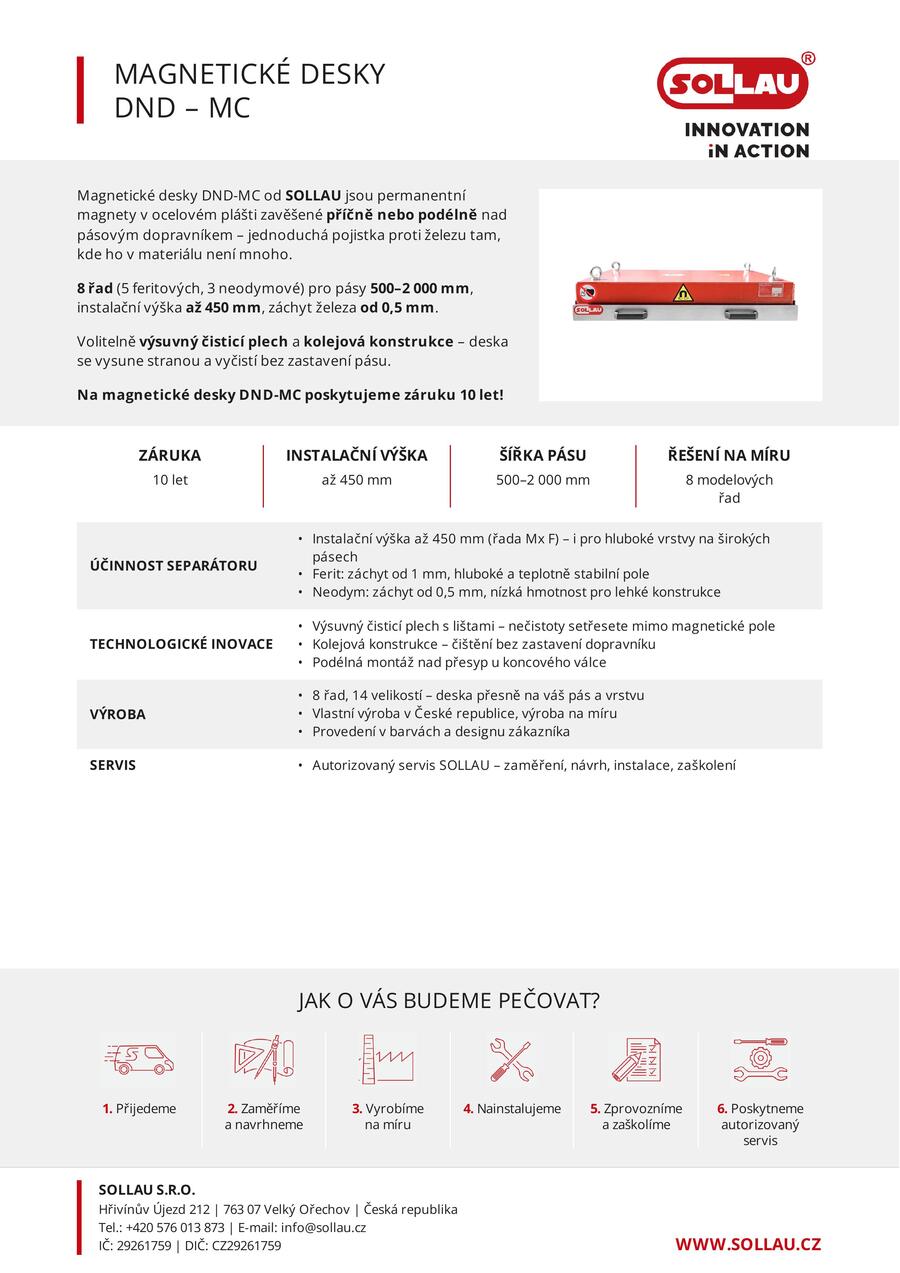

Magnetické desky DND-MC nad pásový dopravník
Magnetická deska s ručním čištěním je jednoduchým a nenáročným řešením separace feromagnetických částic z materiálů přepravovaných na pásovém dopravníku. Tento způsob odstraňování kovových nečistot se používá především při menším výskytu feromagnetických příměsí (obvykle nevyžadujícím čištění desky častěji než jedenkrát během pracovní směny).
Jak se čistí magnetická deska?

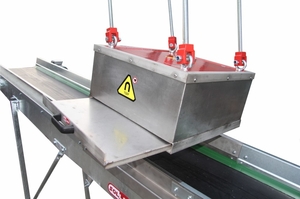

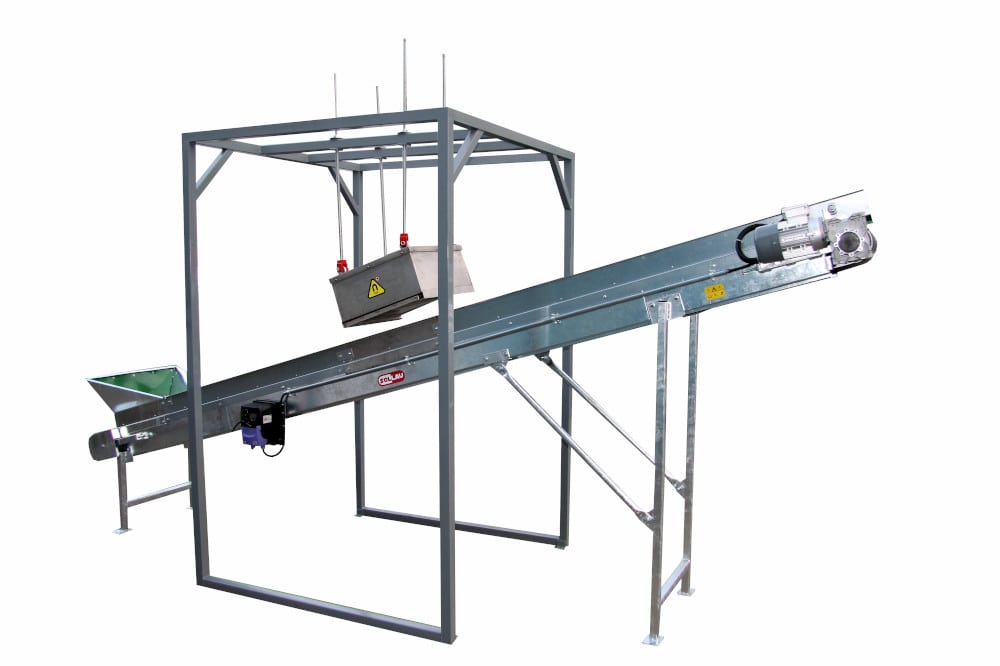

Deska je zavěšena nad pásovým dopravníkem a magnetické částice obsažené v dopravovaném materiálu jsou odchytávány spodní magnetickou stranou desky (obvykle osazenou permanentními feritovými magnety, nebo na přání i extrémně silnými neodymovými NdFeB magnety). Nasbírané magnetické nečistoty se pak následně z desky ručně odstraňují. Je-li obsah magnetických částic v přepravovaném materiálu vyšší a deska se rychle zanáší nachytanými nečistotami, je na místě použití magnetické desky s automatickým čištěním.

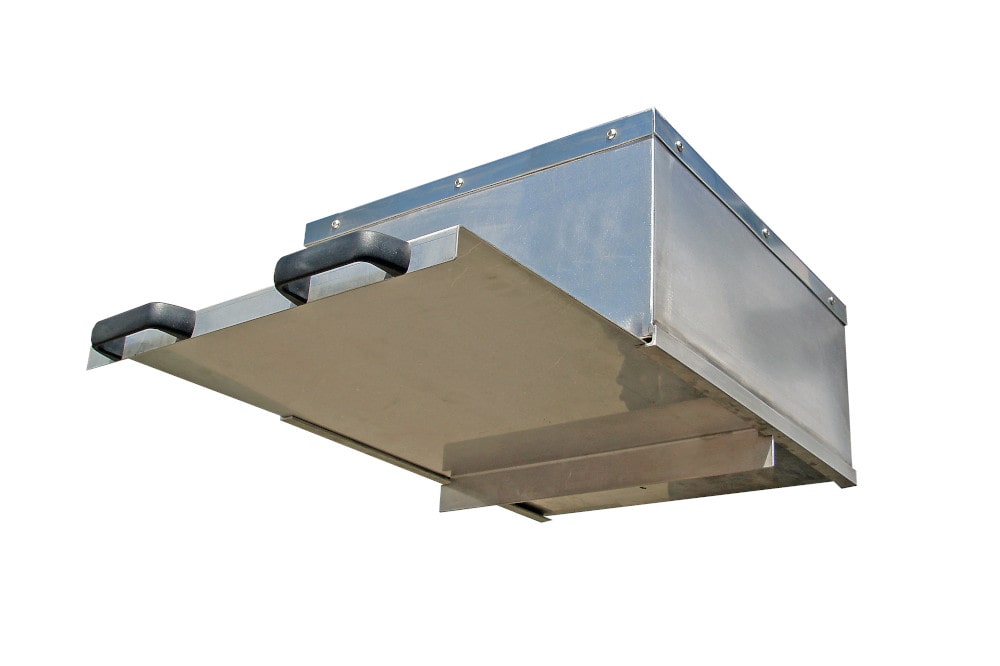

Výsuvný čisticí plech
Za příplatek mohou být magnetické desky DND-MC vybaveny výsuvným čistícím plechem pro zajištění jednoduchého odstranění zachycených magnetických nečistot. Na spodní části čisticího plechu, který kryje samotnou magnetickou desku se nacházejí podélné lišty, které zabraňují přeskakování zachycených feromagnetických nečistot na magnetická jádra desky při vysunutí a čištění čistícího plechu. Tyto lišty zabezpečující rovnoměrné rozdělení zachyceného materiálu na magnetické desce.
Rozměry magnetické desky
Magnetickou desku s manuálním čištěním dokážeme vyrobit v jakýchkoliv rozměrech dle vašich požadavků.
Magnetická deska na kolejové konstrukci
Sofistikovanou alternativou magnetické desky s manuálním čištěním je magnetická deska uložená na jednoduché kolejové konstrukci, díky níž je možno magnetickou desku bez námahy vysunout stranou a bezpečně provést veškerou údržbu, zejména odstranění zachycených kovových předmětů, a to i za chodu dopravníku.
Spojení magnetické desky a magnetického válce
K dosažení co nejvyššího stupně separace, doporučujeme - v případě vyšší vrstvy materiálu na dopravníku - kombinovat magnetickou desku zavěšenou nad pásem se separačním magnetickým válcem, který je schopen odchytit i feromagnetické částice ze spodních vrstev materiálu.
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Magnetické desky vyrábíme v celkem osmi různých řadách (pěti feritových a třech neodymových), a to proto, aby i standardní výrobky dokázaly pokrýt potřeby a požadavky co nejširšího spektra zákazníků. Současně tak mají naši klienti zaručeno, že obdrží výrobek v parametrech, které přesně odpovídají jejich potřebám, a že si zbytečně nebudou připlácet za nadhodnotu, která je pro jejich konkrétní aplikaci zbytečná:
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5
Feritové desky
Hlavními výhodami feritových magnetických desek jsou jejich tepelná odolnost, magnetická stálost, nižší cena a u silných řad pak jejich hluboké a velmi silné magnetické pole.
DND-MC M F
- Instalační výška až 200 mm
- Nižší hmotnost
- Záchyt feromagnetických částic větších než 1 mm
Jde o řadu, která v sobě skloubila standardní výkon se zajímavou cenou. Separátory jsou určeny pro středně náročné aplikace s max. instalační výškou 200 mm a dokáží zachytít zejména větší feromagnetické částice (nad 1 mm). Výhodou této desky je její rychlá ekonomická návratnost (poměr cena:výkon).
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-MC M1 F | 500 | 650 | 170 | zobrazit PDF |
| DND-MC M2 F | 800 | 650 | 200 | zobrazit PDF |
| DND-MC M3 F | 1000 | 650 | 200 | zobrazit PDF |
| DND-MC M4 F | 1200 | 650 | 200 | zobrazit PDF |
| DND-MC M5 F | 1400 | 650 | 200 | zobrazit PDF |
| DND-MC M6 F | 1600 | 650 | 200 | zobrazit PDF |
| DND-MC M7 F | 1800 | 650 | 200 | zobrazit PDF |
DND-MC Ms F
- Instalační výška až 320 mm
- Záchyt feromagnetických částic větších než 1 mm
Tato řada je určena pro náročné uživatele, kteří od separátoru očekávají vysoký výkon i ve větších hloubkách. Maximální instalační výška činí 320 mm.
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-MC Ms2 F | 800 | 850 | 270 | zobrazit PDF |
| DND-MC Ms3 F | 1000 | 850 | 300 | zobrazit PDF |
| DND-MC Ms4 F | 1200 | 850 | 320 | zobrazit PDF |
| DND-MC Ms5 F | 1400 | 850 | 320 | zobrazit PDF |
| DND-MC Ms6 F | 1600 | 850 | 320 | zobrazit PDF |
| DND-MC Ms7 F | 1800 | 850 | 320 | zobrazit PDF |
| DND-MC Ms8 F | 2000 | 850 | 320 | zobrazit PDF |
DND-MC Mp F
- Instalační výška až 340 mm
- Verze s větší šířkou speciálně určená pro aplikace nad přesyp
- Záchyt feromagnetických částic větších než 1 mm
Jde o řadu určenou pro instalaci do výšky max. 340 mm a její výhodou je i větší šířka.
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-MC Mp2 F | 800 | 1050 | 290 | zobrazit PDF |
| DND-MC Mp3 F | 1000 | 1050 | 320 | zobrazit PDF |
| DND-MC Mp4 F | 1200 | 1050 | 340 | zobrazit PDF |
| DND-MC Mp5 F | 1400 | 1050 | 340 | zobrazit PDF |
| DND-MC Mp6 F | 1600 | 1050 | 340 | zobrazit PDF |
| DND-MC Mp7 F | 1800 | 1050 | 340 | zobrazit PDF |
| DND-MC Mp8 F | 2000 | 1050 | 340 | zobrazit PDF |
DND-MC Mm F
- Instalační výška až 400 mm
- Záchyt feromagnetických částic větších než 1 mm
Tyto separátory jsou určeny pro velmi náročné aplikace ve větších hloubkách (až do 400 mm).
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-MC Mm2 F | 800 | 1200 | 320 | zobrazit PDF |
| DND-MC Mm3 F | 1000 | 1200 | 350 | zobrazit PDF |
| DND-MC Mm4 F | 1200 | 1200 | 400 | zobrazit PDF |
| DND-MC Mm5 F | 1400 | 1200 | 400 | zobrazit PDF |
| DND-MC Mm6 F | 1600 | 1200 | 400 | zobrazit PDF |
| DND-MC Mm7 F | 1800 | 1200 | 400 | zobrazit PDF |
| DND-MC Mm8 F | 2000 | 1200 | 400 | zobrazit PDF |
DND-MC Mx F
- Instalační výška až 450 mm
- Záchyt feromagnetických částic větších než 1 mm
Jedná se o nejsilnější řadu magnetických separátorů firmy SOLLAU. Magnetická indukce těchto zařízení je na hranici současných možností nejsilnějších permanentních magnetů a překonávají ji pouze separátory elektromagnetické. Tato řada je určena pro nejnáročnéjší separaci z velkých hloubek a vysokých a těžkých materiálových vrstev. Maximální závěsná výška činí u těch zařízení až 400 mm (pro zajímavost: hmotnost nejsilnější feritové řady Mx F je přibližně pětkrát vyšší než hmotnost nejlehčí řady M F!).
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-MC Mx3 F | 1000 | 1450 | 450 | zobrazit PDF |
| DND-MC Mx4 F | 1200 | 1450 | 450 | zobrazit PDF |
| DND-MC Mx5 F | 1400 | 1450 | 450 | zobrazit PDF |
| DND-MC Mx6 F | 1600 | 1450 | 450 | zobrazit PDF |
| DND-MC Mx7 F | 1800 | 1450 | 450 | zobrazit PDF |
| DND-MC Mx8 F | 2000 | 1450 | 450 | zobrazit PDF |
Neodymové desky
Mezi největší výhody neodymových desek patří extrémně silné (ale relativně krátké) magnetické pole a nízká hmotnost. Aplikují se proto zejména tam, kde není možno z hmotnostních důvodů nasadit standardní feritové magnetické desky nebo v případech, kdy je vyžadována extrémně vysoká účinnost separace v menších hloubkách (např. oblasti mobilních drtících a recyklačních zařízení apod.).
DND-MC N
- Instalační výška až 200 mm
- Záchyt feromagnetických částic větších než 0,5 mm
Jde o nejlehčí řadu, určenou pro instalaci do výšky max. 200 mm. V nižších hloubkách dokáže deska zachytit i nečistoty menší než 1 mm.
| Výrobek | Max. šířka dopravníkového pásu (mm) Při příčné instalaci nad dopravník | Max. doporučená instalační výška (mm) | Datová karta |
|---|---|---|---|
| DND-MC N1 | 500 | 200 | zobrazit PDF |
| DND-MC N2 | 800 | 200 | zobrazit PDF |
| DND-MC N3 | 1000 | 200 | zobrazit PDF |
| DND-MC N4 | 1200 | 200 | zobrazit PDF |
| DND-MC N5 | 1400 | 200 | zobrazit PDF |
| DND-MC N6 | 1600 | 200 | zobrazit PDF |
| DND-MC N7 | 1800 | 200 | zobrazit PDF |
DND-MC Ns
- Instalační výška až 220 mm
- Záchyt feromagnetických částic větších než 0,5 mm
Silnější neodymová varianty pro instalaci do výšky max. 220 mm, určená pro středně náročné aplikace. Její výhodou je silná magnetická indukce na kratší vzdálenosti, zachycení menších Fe nečistot a nízká hmotnost.
| Výrobek* | Max. šířka dopravníkového pásu (mm) Při příčné instalaci nad dopravník | Max. doporučená instalační výška (mm) | Datová karta |
|---|---|---|---|
| DND-MC Ns1 | 500 | 220 | zobrazit PDF |
| DND-MC Ns2 | 800 | 220 | zobrazit PDF |
| DND-MC Ns3 | 1000 | 220 | zobrazit PDF |
| DND-MC Ns4 | 1200 | 220 | zobrazit PDF |
| DND-MC Ns5 | 1400 | 220 | zobrazit PDF |
| DND-MC Ns6 | 1600 | 220 | zobrazit PDF |
| DND-MC Ns7 | 1800 | 220 | zobrazit PDF |
DND-MC Nm
- Instalační výška až 250 mm
- Záchyt feromagnetických částic větších než 0,5 mm
Jde o nejsilnější neodymovou řadu zejména pro mobilní aplikace, při kterých je vyžadována extrémně vysoká účinnost separátoru v nižších materiálových hloubkách. Maximální instalační výška činí 250 mm.
| Výrobek | Max. šířka dopravníkového pásu (mm) Při příčné instalaci nad dopravník | Max. doporučená instalační výška (mm) | Datová karta |
|---|---|---|---|
| DND-MC Nm1 | 500 | 250 | zobrazit PDF |
| DND-MC Nm2 | 800 | 250 | zobrazit PDF |
| DND-MC Nm3 | 1000 | 250 | zobrazit PDF |
| DND-MC Nm4 | 1200 | 250 | zobrazit PDF |
| DND-MC Nm5 | 1400 | 250 | zobrazit PDF |
| DND-MC Nm6 | 1600 | 250 | zobrazit PDF |
| DND-MC Nm7 | 1800 | 250 | zobrazit PDF |
DND-MC je vhodná tehdy, kdy feromagnetické příměsi nevyžadují čištění desky častěji než jedenkrát za pracovní směnu. Při vyšším výskytu kovových nečistot nebo nepřetržitém provozu, kde nelze dopravník zastavovat, je správnou volbou samočisticí magnetická deska DND-AC.
Feritové desky (řady M F až Mx F) jsou vhodné pro instalační výšky 200–450 mm a zachycují nečistoty větší než 1 mm. Neodymové desky (řady N, Ns, Nm) mají nižší hmotnost a silnější pole v krátkých vzdálenostech – instalují se do 250 mm a zachycují nečistoty od 0,5 mm. Neodymové varianty doporučujeme tam, kde hmotnost feritové desky překračuje nosnost konstrukce.
Magnetická deska DND-MC zachycuje feromagnetické nečistoty od 0,5 mm (neodymové řady) do 300 mm; přesný záchyt závisí na zvolené modelové řadě a instalační výšce. Maximální doporučená rychlost dopravníkového pásu je 3 m/s.
Zachycené nečistoty se odstraňují ručně – četnost závisí na množství kovových příměsí, typicky jedenkrát za směnu nebo méně. Za příplatek lze desku vybavit výsuvným čisticím plechem pro rychlejší čistění, nebo ji umístit na kolejovou konstrukci a vysunout stranou bez zastavení dopravníku.
Nabízíme desky DND-MC pro šířky pásových dopravníků od 500 mm do 2 000 mm; instalovat je lze příčně i podélně nad pás. Vybrané modely máme trvale skladem, vyrábíme je také v zakázkových rozměrech.
Při vyšší vrstvě materiálu na pásu zachycuje deska přednostně nečistoty z horních vrstev. Pro zachycení kovů z dolních vrstev doporučujeme doplnit DND-MC separačním magnetickým válcem na konci dopravníku.
Na magnetické desky DND-MC poskytujeme záruku 10 let. Součástí dodávky je kompletní péče od návrhu a výroby na míru přes instalaci a zaškolení až po autorizovaný servis; testování vašeho materiálu na separátoru provedeme zdarma s výsledky do tří dnů.

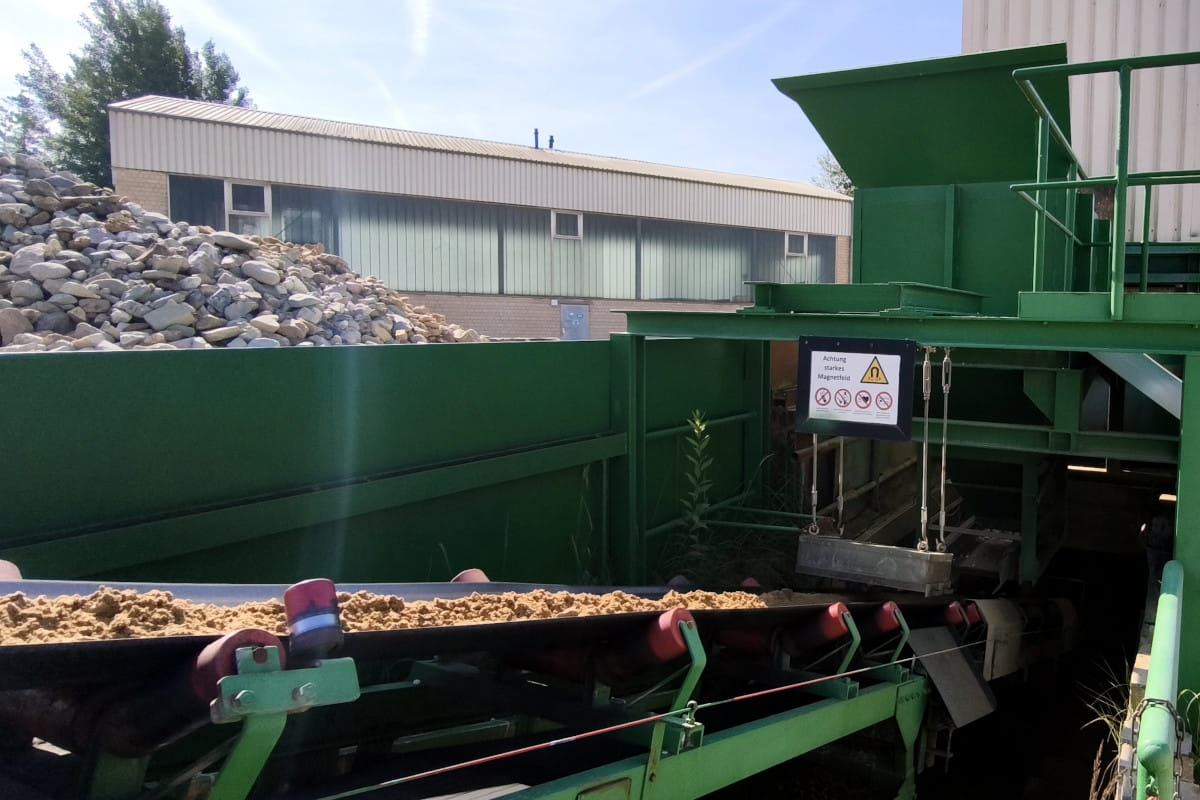

V jakých průmyslových odvětvích se uplatní magnetické desky?
Magnetická deska s ručním čištěním nachází uplatnění např. v oblasti recyklace, těžebním, plastikářském, sklářském a dřevozpracujícím průmyslu.
