Průtokové magnetické separátory MSP-AC
Magnetický separátor MSP-AC SHARK slouží k automatické separaci i velmi malých feromagnetických nečistot z tekutých materiálů (od 1 mikronu). Díky propracovanému průtokovému labyrintu a automatizovanému systému čištění představuje tento separátor špičku mezi separátory, a to jak z hlediska účinnosti magnetické separace, tak i z hlediska komfortu čištění.
Přínosy použití separátoru
- Maximální možné výsledky separace i z kapaliny s velkým obsahem feromagnetických kontaminantů
- Minimalizace nákladů na obsluhu
- Minimalizace nákladů na likvidaci nebezpečného odpadu

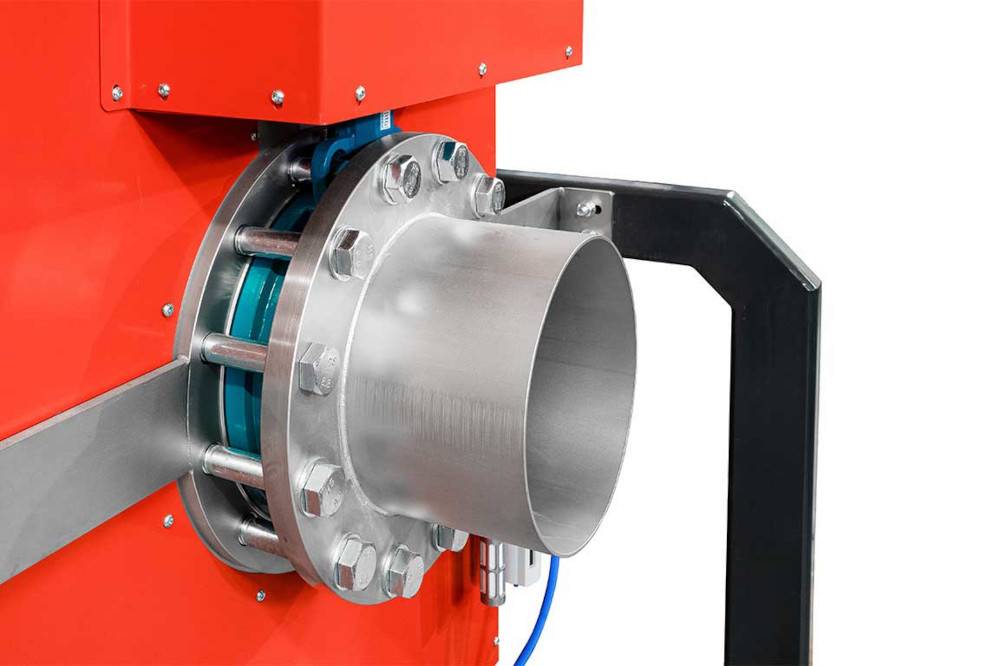

Magnetický průtokový separátor standardně vyrábíme v připojovacích průměrech od 50 do 250 mm, nicméně můžeme připojovací rozměry i způsob připojení (příruba, šroubení, speciální přípojky) upravit podle vašeho přání. Separátor osazujeme nejsilnějšími neodymovými magnety s indukcí až 18 700 G na magnetické jádře (12 200 G na plášti) a odtrhovou silou 176 N!
Jsme výrobce těchto magnetických filtrů. Garantujeme špičkové technické provedení i příznivou cenu.
Postup čištění magnetického separátoru MSP-AC SHARK
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Základem magnetického separátoru s automatickým čištěním je soustava magnetických tyčí, které tvoří propracovaný průtokový labyrint. Tyče jsou osazeny nejsilnějšími neodymovými magnety, což společně s průtokovým labyrintem vytváří předpoklad pro úspěšnou separaci i velmi jemných feromagnetických nečistot. Celý proces čištění separátoru je plně automatizován.
Výhody
- Automatické čištění bez nutnosti lidské obsluhy
- Neodymové magnety s indukcí až 12.200 G v místě styku s materiálem (= 18.700 G na mag. Jádře)
- Zachycení Fe částic od 1 mikronu
- Možnost nastavení intervalu čištění – časté čištění = vysoká kvalita separace
- Možnost doplnění o druhotnou separaci oplachové kapaliny = minimalizace nákladů na likvidaci nebezpečného odpadu = ekologický provoz
- Možnost vsazení do potrubního bypassu
- Možnost propojení řídicího systému s řídicím systémem linky
Jak probíhá čištění separátoru?
Čištění separátoru je plně automatické a je zajištěno pomocí pneumatických prvků a plně programovatelné samostatné řídicí jednotky. Jednotka je ovládána pomocí dotykového displeje, což umožňuje rychlé a snadné nastavení separátoru.
Během čištění jsou kovy zachycené na magnetických trubicích opláchnuty vodou (nebo jiným oplachovým médiem). Kovy jsou pak odvedeny do odpadu. Tam, kde není možné kovy odvádět do odpadu (např. z ekologických důvodů), tak doplňujeme separátor o druhý stupeň separace. Kovy jsou odváděny do separační nádoby, kde dojde k jejich oddělení od oplachového média. Kovové nečistoty je možné snadno zlikvidovat a oplachové médium znovu použít k čištění separátoru. Tím dojde k vytvoření uzavřeného oplachového okruhu.

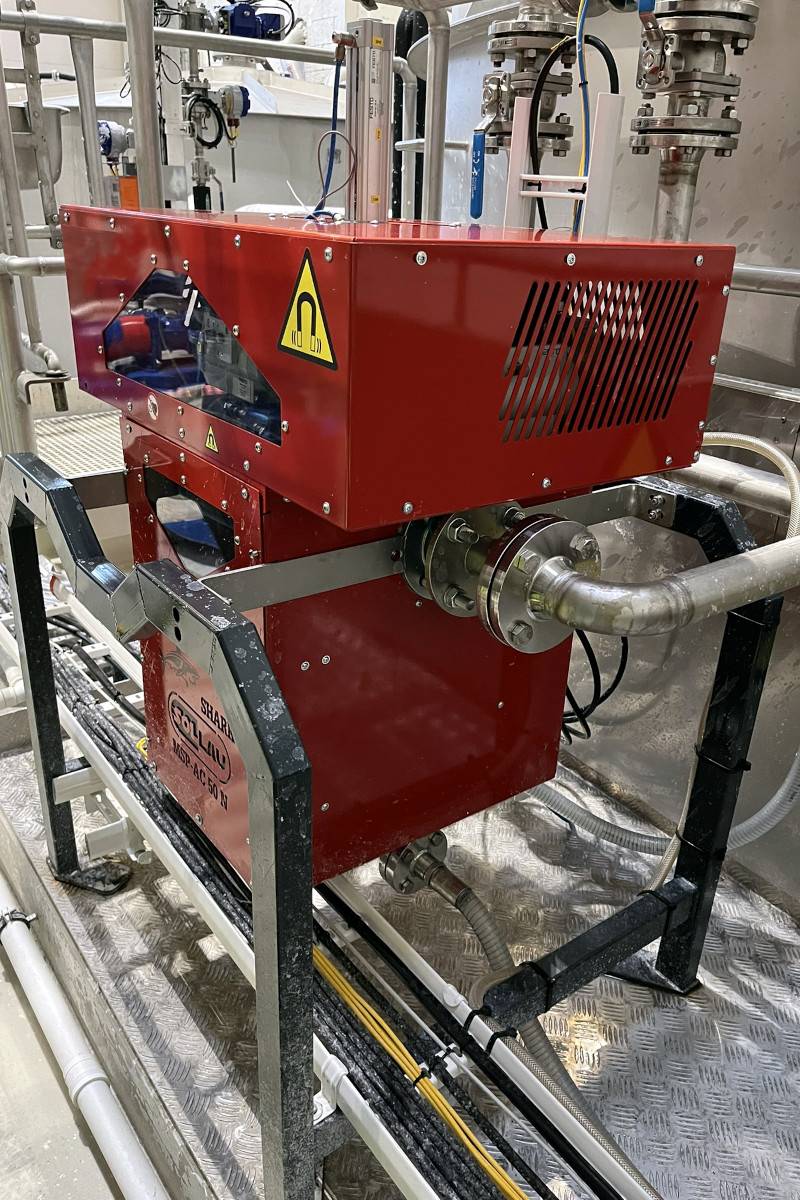

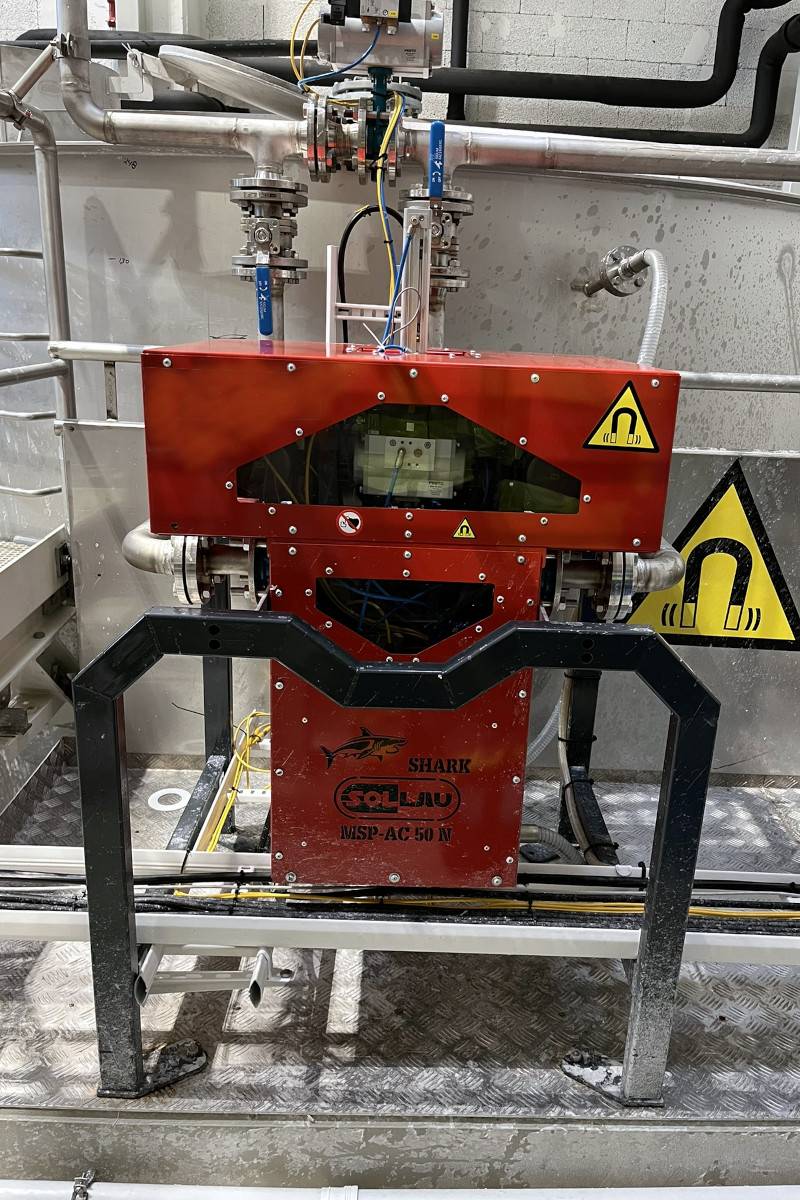

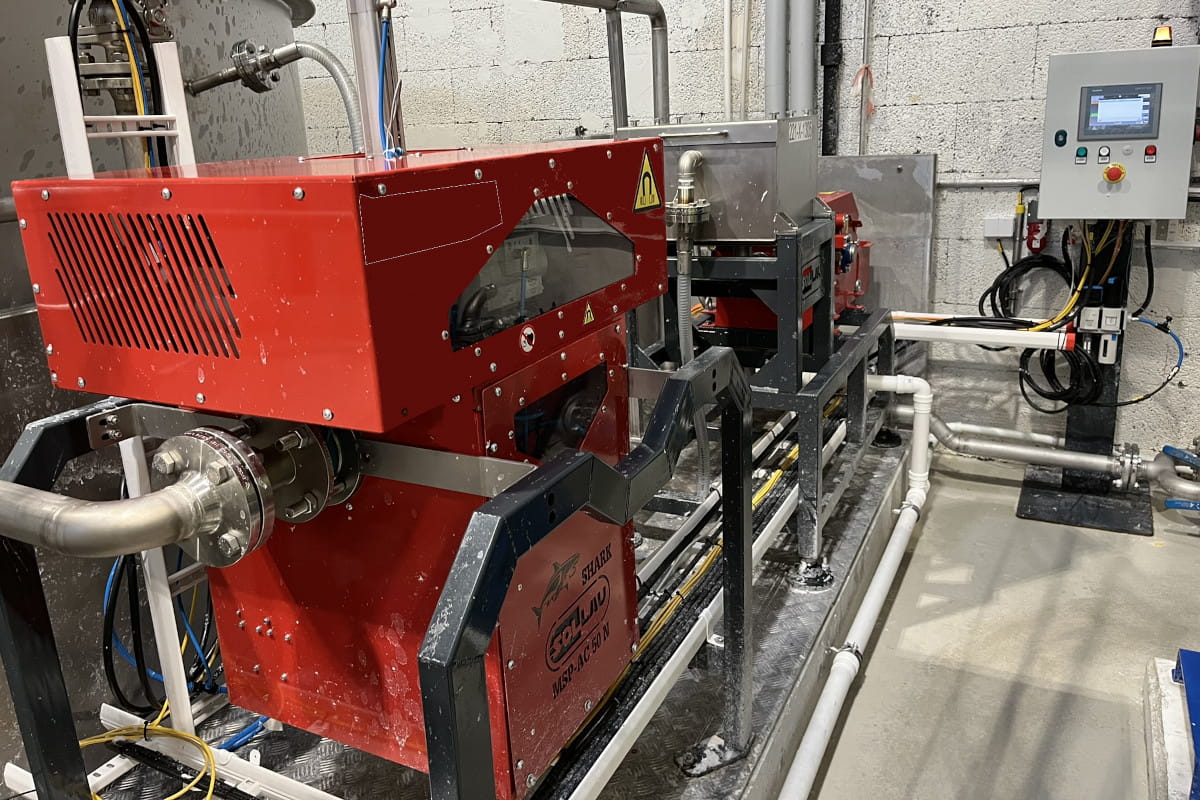

Možnosti instalace průtokových separátorů MSP-AC SHARK
Průtokové separátory jsou instalovány do potrubí. V okamžiku čištění separátoru je potřeba uzavřít přívod separovaného média. V kontinuálních provozech, kde není možné přerušit tok materiálu, doporučujeme instalovat separátor do potrubního bypassu. Dle stupně znečištění média je vhodné využít jednu ze 3 variant instalace magnetického separátoru (schéma instalace automatického průtokového separátoru MSP-AC SHARK) v potrubním bypassu.
Varianta 1 – kontinuální provoz, mírně znečištěné médium
V potrubním bypassu je instalován automatický separátor MSP-AC-SHARK, který zachycuje feromagnetické nečistoty. V průběhu čisticího cyklu separované médium protéká potrubím, které není osazeno magnetickým separátorem a po tuto dobu tedy médium není čištěno.
- nižší cena
- vhodné pro mírně znečištěné medium
- v okamžiku čištění separátoru medium NENÍ SEPAROVÁNO
Varianta 2 – kontinuální provoz, středně znečištěné médium
V potrubním bypassu je instalován automatický separátor MSP-AC-SHARK, který zachycuje feromagnetické nečistoty. V průběhu čisticího cyklu separované médium protéká potrubím, které je osazeno magnetickým separátorem MSP-MC – PIRANHA a tak i po dobu čištění je médium separováno
- + kontinuální separace
- + vhodné pro středně znečištěné medium
- -u silně znečištěného media může být separator MSP-MC brzy zanesen feromagnetickými nečistotami, což snižuje jeho účinnost.
Varianta 3 – kontinuální provoz, silně znečištěné médium
V potrubním bypassu je instalován automatický separátor MSP-AC-SHARK, který zachycuje feromagnetické nečistoty. V průběhu čisticího cyklu separované médium protéká potrubím, které je osazeno magnetickým separátorem MSP-AC-SHARK a tak i po dobu čištění je médium separováno stejně kvalitně, jako u primárního separátoru.
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5
MSP-AC SHARK
- Velká odtrhová síla (až 176 N)
- Vysoká účinnost (až 15 magnetických trubic)
- Magnetické trubice o průměru 32 mm
- Řídící systém SIEMENS, pneumatické prvky FESTO
- Široké opční příslušenství (vzdálená správa, průhledítko, průtokoměr atd.)
- Dvoustupňová separace - možnost doplnit o separační nádobu
Výbava automatického separátoru MSP-AC SHARK
- Pneumatické díly FESTO
- Řídicí systém SIEMENS
- Ovládání přes barevnou dotykovou obrazovku
- Optická signalizace čisticího cyklu a poruch
- Dále celá řada doplňujícího vybavení (průtokoměr, monitoring vstupního tlaku separovaného materiálu, průhledítko pro vizuální kontrolu,…)
- Možnost vzdálené správy
- Další doplňkové vybavení
Barevný dotykový LED displej umožnuje
- Plné ovládání separátoru START/STOP/TEST
- Ovládání připojených zařízení – např. separační nádoby
- Nastavení čisticího intervalu
- Provedení testovacího čisticího cyklu
- Nastavení délky jednotlivých kroků čištění (délka oplachu, výtlaku dobrého materiálu, ofuku trubic stlačeným vzduchem,…)
- Reportování chyb
- Statistiky
- Celou řadu dalších funkcionalit
| Výrobek | Připojovací průměr (mm) | Datová karta |
|---|---|---|
| MSP-AC 50 N SHARK | 50 | zobrazit PDF |
| MSP-AC 100 N SHARK | 100 | zobrazit PDF |
| MSP-AC 150 N SHARK | 150 | zobrazit PDF |
| MSP-AC 200 N SHARK | 200 | zobrazit PDF |
| MSP-AC 250 N SHARK | 250 | zobrazit PDF |
Magnetické separátory vyrábíme v těchto třech stupních magnetické indukce
Magnetický separátor MSP-AC SHARK slouží k automatické separaci feromagnetických nečistot z tekutých materiálů – zachycuje částice od 1 mikronu. Základem je soustava neodymových magnetických tyčí tvořících propracovaný průtokový labyrint, díky němuž se nečistoty účinně zachytí na povrchu tyčí. Celý proces čištění separátoru je plně automatizovaný a ovládá se přes barevný dotykový displej.
Separátory MSP-AC vyrábíme ve třech stupních magnetické indukce: standardní (17 000 G na jádře, odtrhová síla 107 N), s nejvyšší odtrhovou silou (16 100 G na jádře, odtrhová síla 176 N) a s nejvyšší magnetickou indukcí (18 700 G na jádře, odtrhová síla 149 N). Výběr stupně doporučujeme přizpůsobit charakteru separovaného média a požadované účinnosti zachycení nečistot.
Čištění řídí programovatelná jednotka AMIT s dotykovou obrazovkou; probíhá prostřednictvím pneumatických prvků (FESTO) zcela bez nutnosti lidské obsluhy. Zachycené kovové nečistoty jsou opláchnuty vodou nebo jiným oplachovým médiem a odvedeny do odpadu. Tam, kde to ekologické požadavky vyžadují, doplňujeme separátor o druhotný stupeň separace s uzavřeným oplachovým okruhem – oplachové médium se tak znovu využívá a náklady na likvidaci nebezpečného odpadu se minimalizují.
V provozech, kde nelze přerušit tok média, instalujeme separátor do potrubního bypassu. Nabízíme tři varianty podle stupně znečištění: pro mírně znečištěné médium postačí jedna jednotka MSP-AC (po dobu čisticího cyklu médium separováno není), pro středně znečištěné médium doplňujeme bypass o separátor MSP-MC PIRANHA zajišťující kontinuální separaci i během čištění, a pro silně znečištěné médium instalujeme do bypassu dvě jednotky MSP-AC SHARK pro nepřetržitou plnohodnotnou separaci.
Separátor je určen do provozů s vyšším stupněm kontaminace tekutého média feromagnetickými nečistotami. Typicky jej využívají provozy v cukrovarnictví, potravinářství, farmaceutice, strojírenství, chemickém a keramickém průmyslu i v průmyslových chladicích okruzích. Separátor lze propojit s řídicím systémem výrobní linky, takže je vhodný i pro plně automatizované provozy.
Ano, separátor vyrábíme zcela na míru. Standardně nabízíme připojovací průměry od 50 do 250 mm, přičemž způsob připojení (příruba, šroubení nebo speciální přípojky) upravíme podle požadavků zákazníka. Volitelnou výbavou je průtokoměr, monitoring vstupního tlaku, průhledítko pro vizuální kontrolu, možnost vzdálené správy nebo vyhřívání separační části.
Zdarma provedeme testy vašeho materiálu na našich separátorech – provedení testů garantujeme do tří dnů. Postaráme se o projekt od počátečního zaměření a návrhu přes výrobu na míru a instalaci až po zprovoznění, zaškolení obsluhy a autorizovaný servis. Separátory svařujeme s oprávněním dle PED 2014/68/EU a certifikátem dle EN-ISO 3834-2, EN 1090-2, EN 13480 a EN 13445.
V jakých průmyslových odvětvích se uplatní průtokový magnetický separátor?
Magnetický separátor s automatickým čištěním je určen do provozů s vyšším stupněm kontaminace čištěného materiálu a též je možno jej začlenit do řídícího systému plně automatizované výrobní linky. Magnetický průtokový separátor MSP-AC s automatickým čištěním nachází uplatnění např. v cukrovarnictví, potravinářství, farmaceutice, strojírenství, chemickém a keramickém průmyslu, v průmyslových chladících okruzích atd.
