Mobilní Eddy Current separátor ECS-E BULL RELOC – přehled technologií
Jak funguje mobilní Eddy Current separátor ECS-E BULL RELOC?
Separace probíhá ve dvou automatických stupních. Nejprve jsou ze vstupního materiálu odstraněny feromagnetické kovy a následně dochází k oddělení neželezných kovů od nekovového materiálu.
Dvě separační technologie. Tři vytříděné frakce. Jedno mobilní zařízení – separace železných i neželezných kovů všude tam, kde ji potřebujete.

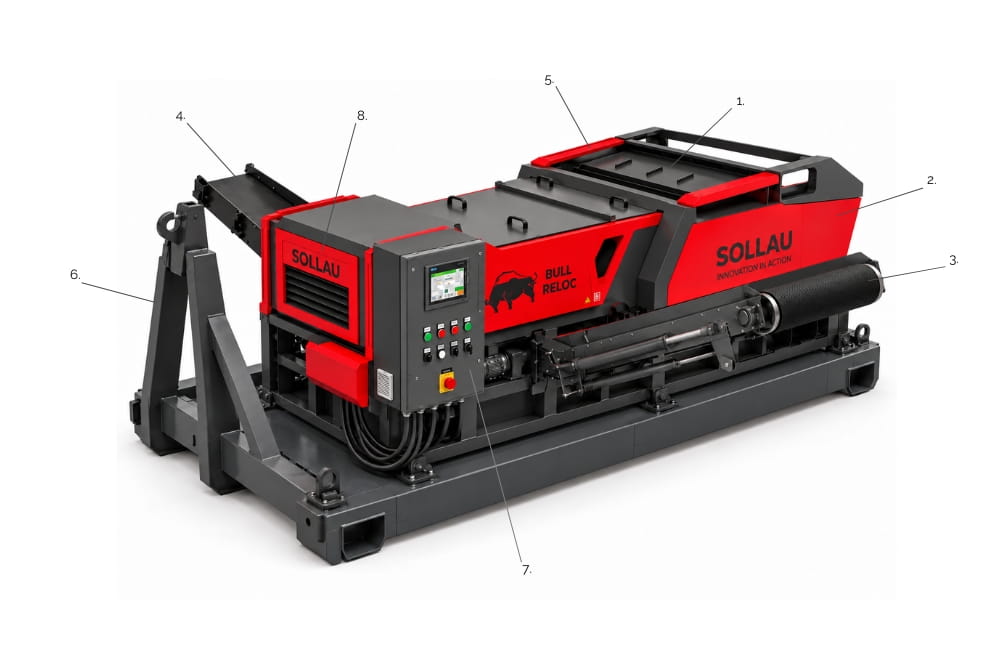

Mobilní Eddy Current separátor ECS-E BULL RELOC se skládá z těchto částí
- 1Samočisticí magnetická deska DND-AC N
- 2Eddy current separátor ECS–E 1800 BULL 12
- 3Vynášecí dopravník odkoveného materiálu
- 4Vynášecí dopravník nemagnetických kovů
- 5Vynášení feromagnetických kovů - skluz
- 6Nakládací rám s hákem
- 7Ovládání
- 8Dieselový agregát
Automatická separace železných kovů
- Velmi silné neodymové magnety
- Instalace nad pásem šířky 1 800 mm
Separace nemagnetických kovů
- Separátor na bázi vířivých proudů – separace nemagnetických kovů (hliník, měď, mosaz) od inertního materiálu (dřevo, plast, papír…)
- Eddy current separátor s excentricky uloženým rotorem
- Separace částic od 1 mm
- Šířka pásu 1 800 mm
- 12 pólů
- Plynulé nastavování polohy rotoru za chodu separátoru
- 3Vynášecí dopravník odkoveného materiálu
- Skládací konstrukce
- Osová vzdálenost 5 000 mm
- Šíře pásu: 800 mm
- Sklon 20° směrem vzhůru
- Typ pásu: profilovaný, Chevron
- Pohon 4,0 kW
- Užitná podávací výška: 2 100–2 600 mm
- 4Vynášecí dopravník nemagnetických kovů
- Skládací konstrukce
- Osová vzdálenost 5 000 mm
- Šíře pásu: 800 mm
- Sklon 20° směrem vzhůru
- Typ pásu: profilovaný, Chevron
- Pohon 1,5 kW
- Užitná podávací výška: 2 100–2 600 mm
- 5Vynášení feromagnetických kovů - skluz
- Skluz integrovaný v bočnici stroje
- Šířka skluzu: 1 000 mm
- Délka skluzu: 1 500 mm
- Materiál: ocel
- 6Nakládací rám s hákem
- Ab-roll platforma
- Rozměry: 6 500 × 2 550 × 1 470 mm
- Hák 50 mm – ocel 11 523 – tvar dle DIN 30722
- Výška háku 1 570 mm
- Ližiny INP 180, rozteč dle DIN 30722 – výztuha u ližin dle DIN 30722
- Stojny INP 180
- 7Ovládání
- Typ: PLC SIEMENS
- Ovládání: displej / ovládací panel
- Napájení: AC 400 V / 3P / 50 Hz
- Elektronika zabudovaná přímo do konstrukce stroje
- PLC řídicí systém
- Ovládací displej pro snadnou obsluhu
- 8Dieselový agregát
- Napájení dieselovým agregátem 35 kW nebo z elektrické sítě
- Možnost provozu i v místech bez dostupné elektrické přípojky
Povrchová úprava
- Barva RAL 3000 červená
- Barva RAL 7016 šedá
- Násypky stroje z pozinkované oceli
