Mobilní průtokové magnetické separátory MSP–S ANCISTRUS
Mobilní magnetický separátor MSP-S ANCISTRUS je určen zejména k separaci feromagnetických částic ze strojírenských olejů a emulzí.
Hlavní přínosy použití separátoru MSP-S ANCISTRUS
- Prodloužení životnosti řezných, chladících a hydraulických tekutin
- Zlepšení povrchu opracovávaných výrobků (v případě čištění řezných či brusných olejů a
- emulzí)
- Snížení nákladů na nákup a následnou ekologickou likvidaci pevných filtrů
- Snížení nákladů na nákup a následnou ekologickou likvidaci technických tekutin
- Prodloužení životnosti nástrojů (např. obráběcích)
- Vyčištění okruhů s technickými kapaliny i mimo běžný výrobní provoz (např. v noci)
- Snížení opotřebení čerpadel a trysek
- Snížení nákladů na údržbu
- Eliminace výrobních prostojů
- Permanentní ochrana technologického zařízení
- Plynulý výrobní provoz bez prostojů
- Díky kompaktnosti a mobilitě je tento separátor ideálním řešením např. pro servisní firmy ve strojírenství
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Konstrukce tlakového separátoru

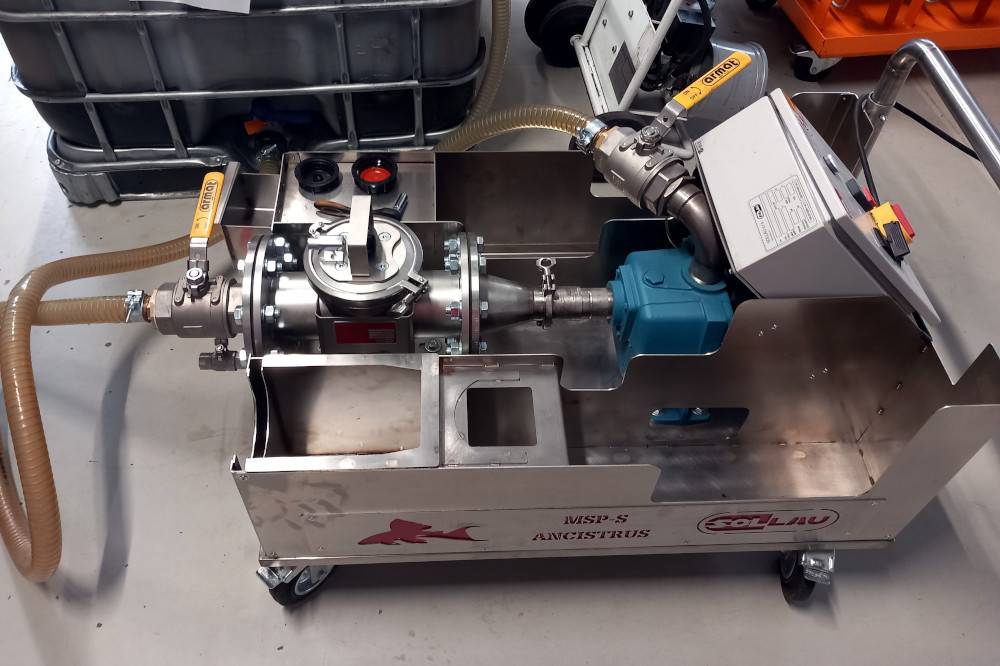

Na mobilní platformě se nachází ucelená separační jednotka, tvořená:
- extrémně silným magnetickým separátorem,
- čerpadlem
- soustavou hadic s rychlospojkami pro okamžité připojení separátoru na čištěný okruh.
Magnetické tyče v magnetickém filtru tvoří labyrint, takže separované medium je v intenzivním kontaktu s těmito tyčemi. Díky tomu je dosaženo vysoké úrovně separace s možností zachytit nečistoty již od 1 mikronu!
Zachycené feromagnetické částice se v průběhu separačního procesu drží na zadních částech magnetických trubic, a proto jednak neblokují tok čištěného materiálu, ale současně jsou i chráněny před nechtěným strhnutím separovaným médiem.
Čištění separátoru
Po uzavření vstupu a výstupu čištěné tekutiny se vyjme tělo separátoru a vloží se do záchytné nádoby (která je integrována v mobilní separační jednotce). Poté se neodymová jádra vytáhnou z ochranných nerezových trubic, a zachycené částice, doposud přidržované magnety na povrchu těchto trubic, samovolně odpadnou do záchytné nádoby. Následně je možno separátor opět zkompletovat a obnovit čistící proces.
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5
MSP-S ANCISTRUS
- Tlaková odolnost do 8 barů
- 16 000 Gauss na jádře a až 11 500 Gauss na plášti
- Velká záchytná magnetická plocha = velká zádržná kapacita
- Mobilní provedení = rychlý přesun separátoru
- Snadné připojení díky systému univerzálních rychlospojek
- Mechanické sítko pro zachycení neželezných částic (opční výbava)
Technické údaje
Celkové rozměry mobilní separační jednotky MSP-S ANCISTRUS
- Výška bez madla: 666 mm
- Výška s madlem: 1 000 mm
- Výška pojezdů: 182 mm
- Délka: 1 321 mm
- Šířka: 600 mm
Popis čerpadla
Calpeda AM 40-10B (230 V, 50 HZ, motor: 2900 ot/min, 0,55 kW, hmotnost cca 20 kg, použití pro čistou či mírně špinavou vodu, tlak: 6 barů, IP 54, max. sací výška: 12,9 m
Připojení
Vstupní a výstupní čtyřmetrové hadice z PVC odolného vůči působení olejů. Hadice jsou dodávány s rychlouzávěry zaručujícími snadné a rychlé připojení mobilního čistícího zařízení k čištěnému okruhu.
| Výrobek | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|
| MSP-S 100 N ANCISTRUS | 100 | zobrazit PDF |
Mobilní magnetický separátor MSP-S ANCISTRUS je určen zejména k separaci feromagnetických částic ze strojírenských olejů a emulzí – konkrétně z řezných, brusných, chladících a hydraulických kapalin. Díky kompaktnímu mobilnímu provedení je ideálním řešením pro servisní firmy ve strojírenství a pro čištění okruhů s technickými kapalinami i mimo běžný výrobní provoz, například v noci.
Separátor MSP-S ANCISTRUS je osazen neodymovými magnety s indukcí 16 000 G na jádře a 11 500 G na plášti magnetické trubice. Maximální dosažitelná indukce v rámci produktové řady MSP-S je 18 700 G, odtrhová síla až 176 N. Zachyceny jsou feromagnetické nečistoty od velikosti 1 mikronu.

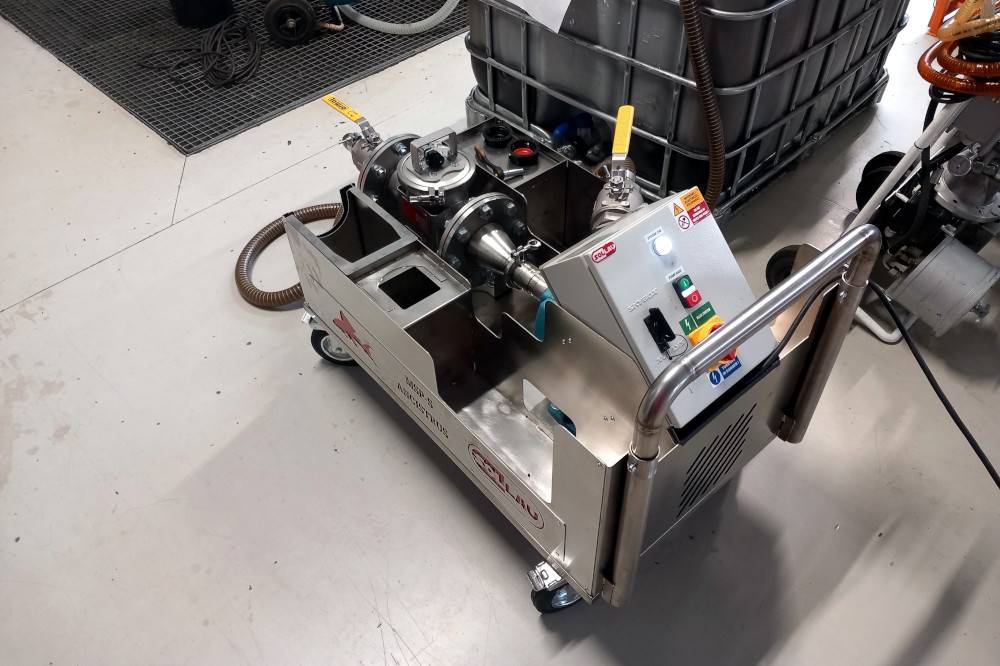

Mobilní jednotka na podvozku s kolečky tvoří ucelený celek skládající se z magnetického separátoru, čerpadla Calpeda AM 40-10B (230 V, 0,55 kW, tlak 6 bar) a sady čtyřmetrových hadic z PVC odolného vůči olejům. Hadice jsou vybaveny rychlouzávěry pro okamžité připojení k čištěnému okruhu. Součástí jednotky je i integrovaná záchytná nádoba pro zachycené nečistoty.
Po uzavření vstupu a výstupu čištěné tekutiny se vyjme tělo separátoru a vloží do integrované záchytné nádoby. Neodymová jádra se vytáhnou z ochranných nerezových trubic a zachycené Fe částice samovolně odpadnou do nádoby. Poté se separátor opět zkompletuje a čistící proces může pokračovat. Jako opční výbava je dostupné mechanické sítko pro záchyt nemagnetických nečistot.
Separátor MSP-S ANCISTRUS je konstruován pro provozní tlak do 8 barů. Čerpadlo Calpeda AM 40-10B, integrované v mobilní jednotce, pracuje s tlakem 6 barů a maximální sací výškou 12,9 m. V případě specifických požadavků nabízíme výrobu na míru.
Pravidelné magnetické čištění technických kapalin prodlužuje jejich životnost a snižuje náklady na nákup nových tekutin i na jejich ekologickou likvidaci. Zlepšuje se povrch opracovávaných výrobků a prodlužuje se životnost nástrojů. Separátor zároveň snižuje opotřebení čerpadel a trysek, eliminuje výrobní prostoje a omezuje náklady na údržbu technologického zařízení.
Separátor je vyráběn v souladu s oprávněním na svařování tlakových zařízení dle PED 2014/68/EU, s certifikátem dle EN-ISO 3834-2, EN 1090-2, EN 13480-1 až 5 a EN 13445-1 až 5. Zdarma provedeme testy vašeho materiálu na separátoru do tří dnů – ověřte si tak, že zařízení splní vaše požadavky ještě před rozhodnutím o nákupu.
