Kaskádové magnetické separátory MSK-MC
Kaskádový magnet MSK-MC je určen pro vysokokapacitní přepravní systémy (zejména potrubní na gravitační bázi), kde by použití jiných typů magnetických separátorů bylo obtížné nebo dokonce nemožné.
Konstrukce kaskádového separátoru
Kaskádový magnet je vybaven několika velkými magnetickými deskami, z nichž lze velmi snadno odstranit zachycené kovové nečistoty díky systému extrakčních desek (po otevření dveří magnetické desky se magnetická jádra oddálí od krycí nerezové desky a na ní zachycené feromagneticé částice samovolně odpadnou).

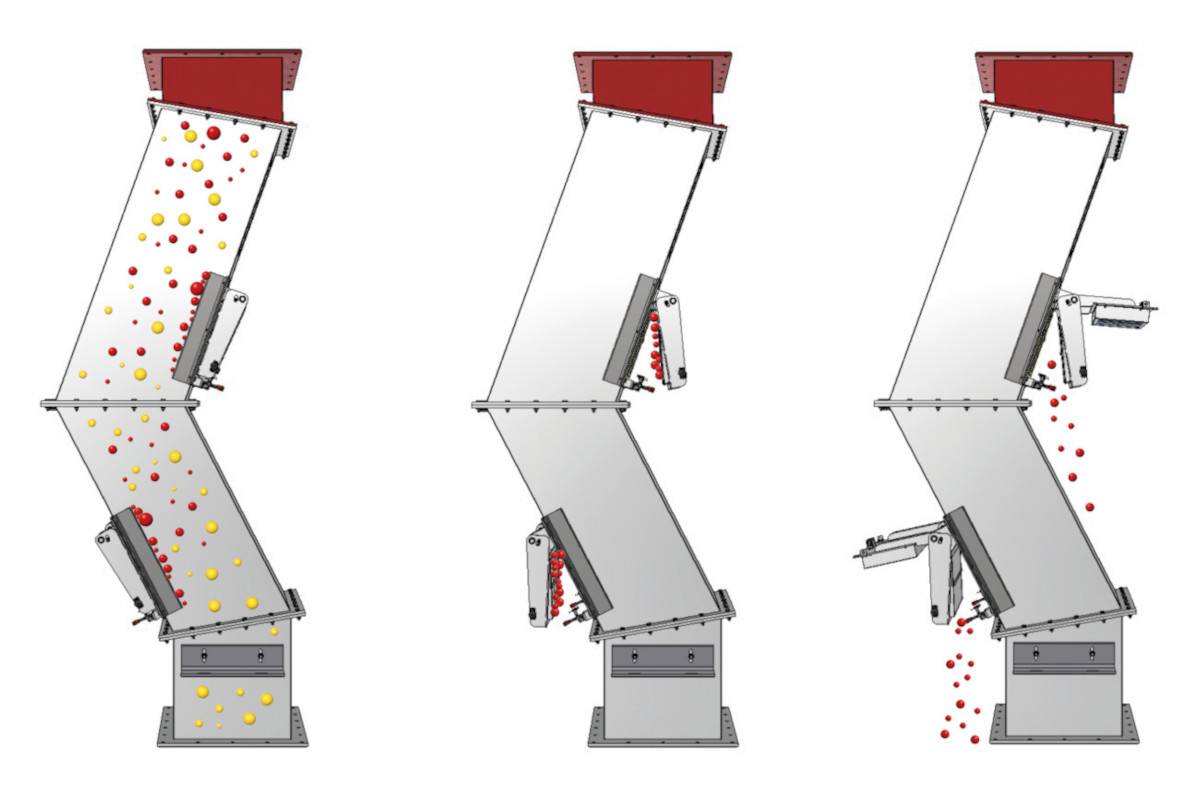

Jak funguje kaskádový magnetický separátor?
Kaskádový magnet je schopen zpracovat extrémně velké množství materiálu (až 350 m3/h), protože magnetické desky jsou umístěny ve stěnách separátoru a nijak neomezují volný tok materiálu. Magnetickou kaskádu je tedy možno použít i pro špatně prostupné materiály, které by zablokovaly např. magnetické roštové separátory. Kaskádová forma separátoru také zpomaluje a následně řízeně a opakovaně navádí proud materiálu na magnetické desky a výrazně tak zvyšuje účinnost magnetické separace.
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Další výhody kaskádového magnetického separátoru
Další výhodou tohoto separátoru je jeho jednoduché vnitřní uspořádání (souvislé velké hladké plochy), které lze v případě potřeby snadno opatřit antiabrazivní ochrannou vrstvou (v závislosti na konkrétní aplikaci je možno použít např. keramické destičky, vrstvu pružného polyuretanu nebo gumy, chemicky nanášený nikl apod.), což opět výrazně rozšiřuje možnosti uplatnění tohoto zařízení.
Magnetický separátor MSK-MC je dodáván včetně přírub pro napojení na stávající potrubí zákazníka.
Kaskádové magnety jsou k dispozici v několika verzích s různou silou magnetického pole – mohou být osazené feritovými nebo neodymovými magnety popř. jejich kombinací, kdy nejprve feritové desky odstraní z materiálu větší kontaminanty (šrouby, nýt, hřebíky, podložky) a na závěr silné neodymové magnety provedou finální dočištění materiálu. Neodymové verze jsou velmi silné a slouží k zachycení jemných feromagnetických částic již od velikosti 60 mikrometrů.
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5
MSK-MC
- Feritové magnety
- Magnetická indukce 2 700 G
- Záchyt částic od 1,5 mm
Kaskádový separátor je určen pro vysokokapacitní přepravní systémy (zejména potrubní na gravitační bázi), kde by použití jiných typů magnetických separátorů bylo obtížné.
| Výrobek | Max. kapacita (m3/h) | Rozměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| MSK-MC 400 F | 45 | 400 x 200 | zobrazit PDF |
| MSK-MC 600 F | 85 | 600 x 200 | zobrazit PDF |
| MSK-MC 800 F | 130 | 800 x 200 | zobrazit PDF |
| MSK-MC 1000 F | 195 | 1000 x 300 | zobrazit PDF |
| MSK-MC 1250 F | 250 | 1250 x 300 | zobrazit PDF |
| MSK-MC 1500 F | 365 | 1500 s 300 | zobrazit PDF |
MSK-MC doporučujeme pro vysokokapacitní gravitační potrubní systémy, kde by instalace jiných typů separátorů byla obtížná nebo nemožná — například tam, kde by roštové separátory blokovaly špatně prostupné materiály nebo kde standardní průřez separátoru nestačí požadovanému průtoku. Magnetické desky jsou umístěny ve stěnách separátoru, takže nijak neomezují volný tok materiálu; kaskádová forma současně zpomaluje proud, opakovaně jej navádí na magnetické desky a výrazně tak zvyšuje účinnost separace.
Materiál postupuje přes sérii magnetických desek umístěných ve stěnách separátoru. Kaskádové uspořádání zpomaluje tok materiálu a opakovaně ho řízeně navádí na magnetické plochy — každý průchod tak zvyšuje pravděpodobnost záchytu feromagnetických nečistot. Díky hladkým vnitřním plochám bez překážek v toku materiálu je MSK-MC vhodný i pro materiály, které by jiné typy separátorů ucpaly.
MSK-MC vyrábíme ve třech konfiguracích: feritové (2 700 G, záchyt od 1,5 mm), neodymové (záchyt od 60 mikrometrů) a kombinované — feritové desky nejprve odstraní hrubší kontaminanty, neodymové provedou finální dočištění. Neodymové provedení je dostupné na zakázku.
Čištění je manuální a probíhá bez demontáže separátoru. Po otevření dveří se magnetická jádra automaticky oddálí od krycí nerezové desky — feromagnetické částice zachycené na povrchu krycí desky samovolně odpadnou. Jednoduchá geometrie vnitřního uspořádání s hladkými plochami usnadňuje jak čištění, tak případné ošetření antiabrazivní ochrannou vrstvou.
Ano. Hladké vnitřní plochy separátoru lze v závislosti na konkrétní aplikaci opatřit antiabrazivní ochrannou vrstvou — například keramickými destičkami, vrstvou pružného polyuretanu nebo gumy, nebo chemicky nanášeným niklem. Tím se výrazně prodlužuje životnost separátoru i v provozech s vysoce abrazivními materiály.
MSK-MC nachází uplatnění při čištění granulovaných, práškových a zrnitých materiálů — včetně obilnin, luštěnin, plastového granulátu nebo práškových surovin — v potravinářství, výrobě krmiv, farmaceutice, dřevozpracujícím, chemickém a keramickém průmyslu. Vysoká kapacita (až 365 m³/h) ho předurčuje pro velkokapacitní provozní linky.
Standardně dodáváme MSK-MC v šesti velikostech s maximálními kapacitami od 45 do 365 m³/h a rozměry vstupu/výstupu od 400 × 200 mm do 1 500 × 300 mm. Separátor je dodáván s přírubami pro napojení na stávající potrubí zákazníka; výroba na míru i vícestupňová konfigurace separace jsou dostupné na zakázku. Testy vašeho materiálu provedeme zdarma s výsledky do 3 pracovních dnů.
V jakých průmyslových odvětvích se uplatní kaskádový magnetický separátor?
Kaskádové magnety se uplatňují při čištění granulovaných, práškových či zrnitých materiálů (včetně obilnin, luštěnin atd.) v potravinářství, při výrobě krmiv, ve farmaceutice, dřevozpracujícím, chemickém a keramickém průmyslu apod.
