Rotační magnetické separátory s výsuvnými rošty MSR-MC

Rotační magnetický separátor s výsuvnými rošty MSR-MC

Magnetický rotační separátor se systémem rychlého čištění umožňuje snadné, vysoce účinné a rychlé oddělení i těch nejjemnějších magnetických kovových nečistot (ve velikosti od 30 µm) ze sypkých a i hůře prostupných materiálů (který by mohly zablokovat či poškodit běžný magnetický separátor s pevnými rošty) a chrání tak před poškozením stroje a zařízení zpracovávající již vyčištěný materiál.

Konstrukce a výhody rotačního separátoru

Základními prvky tohoto separátoru jsou magnetické trubice hermeticky uzavřené v nerezovém opláštění a vložené do rotujícího ochranného nerezového roštu. Tento takzvaný systém „trubka v trubce“ má několik významných výhod:

  • významně prodlužuje životnost drahých magnetických jader (nemůže se k nim dostat voda, nedochází k jejich mechanickému opotřebení při čištění atd.)
  • je eliminováno riziko odloupnutí kousku magnetu či jeho poniklovaní (a s tím spojený nežádoucí průnik do čištěného materiálu)
  • zvyšuje se odolnost celého roštového systému vůči abrazi
  • velmi silné magnetické pole, generované neodymovými magnety uvnitř trubic roštů, zachycuje feromagnetické částice (včetně nečistot ze zmagnetizované nerezové oceli) na povrchu magnetických trubic
  • díky tomu, že soustava magnetických trubic není statická, nýbrž s její hřídelí otáčí elektromotor, je takto vytvořené magnetické síto nejen ve velmi intenzivním kontaktu s proudícím materiálem, ale magnetické trubice jsou (na rozdíl od klasických fixních magnetických roštů) též rovnoměrně po celém obvodu vystaveny abrazivnímu působení propadajícího materiálu (což vede ke snížení rizika probroušení ochranných nerezových trubic a prodloužení jejich životnosti)
  • další nespornou výhodou tohoto separátoru je fakt, že čištěný materiál propadá permanentně se otáčející soustavou magnetických trubic (přičemž rychlost rotace lze nastavit tak, aby optimálně vyhovovala prostupnosti čištěného materiálu), čímž se eliminuje riziko ucpání separátoru.
  • rotační separátor lze velmi snadno a rychle vyčistit, neboť po vytažení magnetických jader z nerezových trubic zachycené nečistoty z povrchu roštu samovolně odpadnou (není nutno je pracně ručně odstraňovat).

Tento magnetický separátor dokážeme vyrobit s maximální indukcí 13 500 G na jádře a 10 500 G na plášti magnetické trubice. Tolerance je +/- 10 %.

V jakých průmyslových odvětvích se uplatní rotační magnetický separátor?

Magnetické rotační separátory nacházejí uplatnění zejména v oblasti recyklace a zpracování odpadů, potravinářství, farmaceutice, dřevařství, plastikářství, těžbě a zpracování nerostů.

Na jaké potrubí se separátor připojí?

Za účelem rychlé a snadné aplikace je skříň separátoru zakončena přírubami (standardními, typu Jacob či přírubami dle požadavku zákazníka), MSR-MC běžně vyrábíme (v závislosti na modelu) v připojovacích průměrech od 150 do 350 mm, s vestavnou výškou mezi 220 až 400 mm a s kapacitou od 6 do 48 m3/h (přičemž rozměrově i tvarově se dokážeme přizpůsobit potřebám zákazníka).

Dvojnásobně účinná separace

Pro aplikace zvláště náročné na výslednou čistotu zpracovávaného materiálu (např. ve farmaceutickém a potravinářském průmyslu) nabízíme rotační separátory osazené zdvojeným magnetickými roštem – na hřídeli je tedy umístěn jak vnitřní, tak i vnější magnetický prstenec a materiál prochází de facto čtyřnásobnou separací (v porovnání se statickým jednořadým roštovým separátorem).

MSR-MC

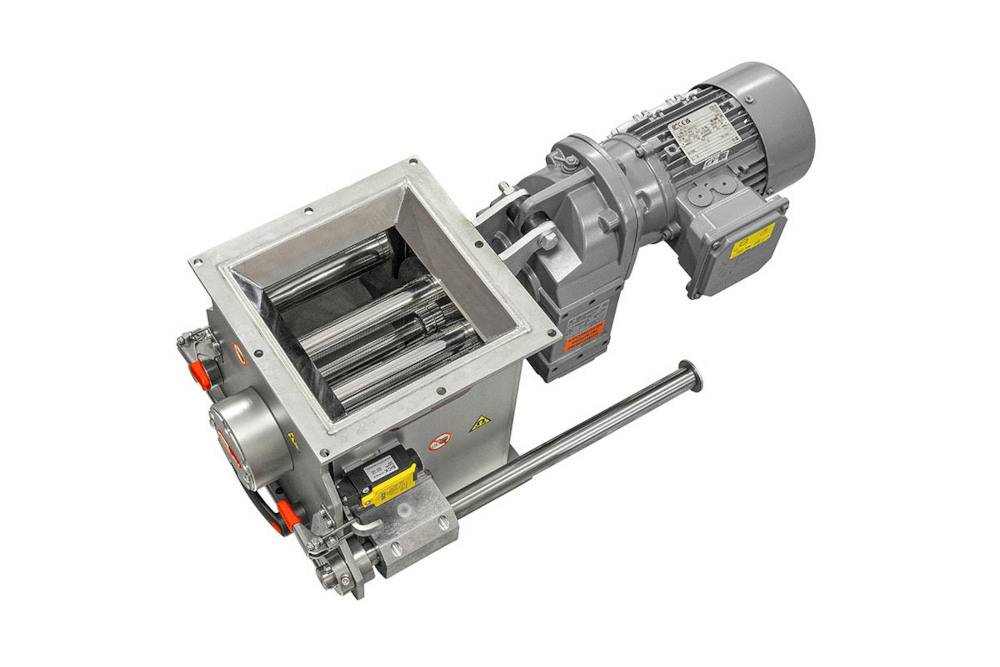

Unikátnost technického řešení tohoto standardního rotačního separátoru spočívá v systému pojezdů magnetických roštů. Magnetické rošty jsou umístěny na pojezdech, což velmi usnadňuje čištění separátoru i přes značnou hmotnost magnetických jader.

Celý magnetický rošt je integrální součástí magnetického separátoru, a manipulace jak s roštem samotným, tak i s magnetickými tyčemi je tudíž velice komfortní.

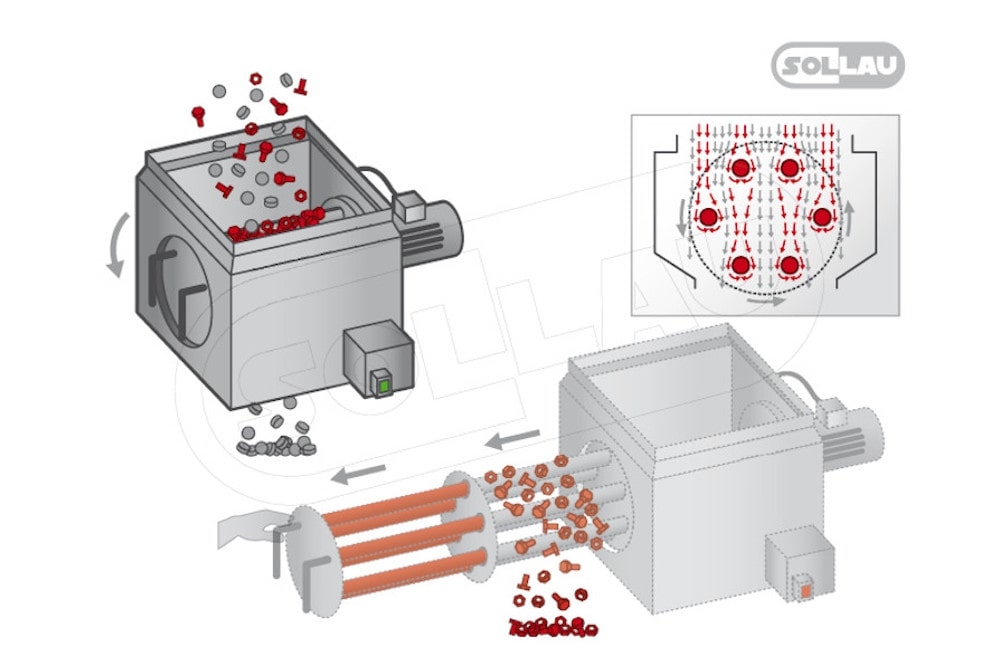

Separátor se čistí dvoupolohově – nejprve se rošt na pojezdech vysune do první polohy a pak se magnetická jádra oddálí do další polohy, což vede k automatickému odpadnutí feromagnetických částic, nashromážděných na povrchu vnějších nerezových krycích trubic. Pod magnetický rošt lze umístit nádobku (dodávanou se separátorem), do níž se při čištění separátoru komfortně zachytává odseparovaný feromagnetický materiál.

Na zvláštní požadavek dokážeme separátor vybavit klapkou pro manuální přerušení toku materiálu do separátoru, bezpečnostním zámkem (mechanickým nebo elektromagnetickým) apod.

VýrobekMax. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu
Rozměr vstupu/výstupu (mm)Datová karta
MSR-MC 150 N 6 150 x 150

zobrazit PDF

MSR-MC 200 N 9 200 x 200

zobrazit PDF

MSR-MC 250 N 15 250 x 250

zobrazit PDF

MSR-MC 300/8 N 24 300 x 300

zobrazit PDF

MSR-MC 300/12 N
Verze s jedním vnitřním a jedním vnějším magnetickým prstencem.
18 300 x 300

zobrazit PDF

MSR-MC EKO

Magnetický rotační separátor MSR-MC EKO je ekonomickou verzí standardního rotačního separátoru MSR-MC. I přesto, že jedná o úspornou variantu, je tento separátor vybaven systémem snadného čištění v provedení „trubka v trubce“ a je osazen stejně silnými neodymovými magnety jako standardní verze MSR-MC.

Cílem vývoje MSR-MC EKO bylo nabídnout rotační separátor i těm klientům, kteří by si standardní verzi nemohli dovolit buď z finančních důvodů, nebo by prostě pro jejich účely byla zbytečně sofistikovaná. Z tohoto důvodu magnetické rošty nejsou uloženy na pojezdech a manipulace s magnetickými jádry - zvláště u větších provedení separátoru - je tedy o něco obtížnější. Separátor též nemá integrrovánu nádobku na zachytávání zachycených Fe částic, neboť čištění roštu je bezpojezdové a provádí se mimo magnetický separátor.

VýrobekMax. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu
Velikost vstupu/výstupu (mm)Datová karta
MSR-MC EKO 200 N 9 200 x 200

zobrazit PDF

MSR-MC EKO 250 N 15 250 x 250

zobrazit PDF

MSR-MC EKO 300/8 N 24 300 x 300

zobrazit PDF

MSR-MC EKO 300/12 N
Verze s jedním vnitřním a jedním vnějším magnetickým prstencem.
18 300 x 300

zobrazit PDF

MSR-MC EKO 350/10 N 30 350 x 350

zobrazit PDF

MSR-MC EKO 350/14
Verze s jedním vnitřním a jedním vnějším magnetickým prstencem.
26 350 x 350

zobrazit PDF

MSR-MC EKO (rozšířená verze)

Magnetický rotační separátor MSR-MC EKO nabízíme i ve speciální rozšířené variantě pro potrubní systémy o větších šířkách. Magnetický separátor má dva rotory vedle sebe, které dokáží magneticky pokrýt vstupní otvor až o šířce až 600 mm.

VýrobekMax. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu
Velikost vstupu/výstupu (mm)Datová karta
MSR-MC EKO 400x200 N 18 400 x 200

zobrazit PDF

MSR-MC EKO 500x250 N 30 500 x 250

zobrazit PDF

MSR-MC EKO 600x300/16 N 48 600 x 300

zobrazit PDF

MSR-MC EKO 600x300/24 N
Verze s jedním vnitřním a jedním vnějším magnetickým prstencem.
36 600 x 300

zobrazit PDF
