Skříňové roštové magnetické separátory MSS-MC

Obecný princip fungování magnetického separátoru MSS-MC

Magnetický skříňový separátor umožňuje snadné a rychlé oddělení magnetických kovových nečistot od čištěného produktu a chrání před poškozením stroje a zařízení, které následně vyčištěný materiál zpracovávají.

Přínosy použití separátoru

  • Materiál bez feromagnetických příměsí
  • Permanentní ochrana technologického zařízení
  • Plynulý výrobní provoz

Jak o vás budeme pečovat?

Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.

1. Přijedeme

2. Zaměříme a navrhneme

3. Vyrobíme na míru

4. Nainstalujeme

5. Zprovozníme a zaškolíme

6. Poskytneme autorizovaný servis

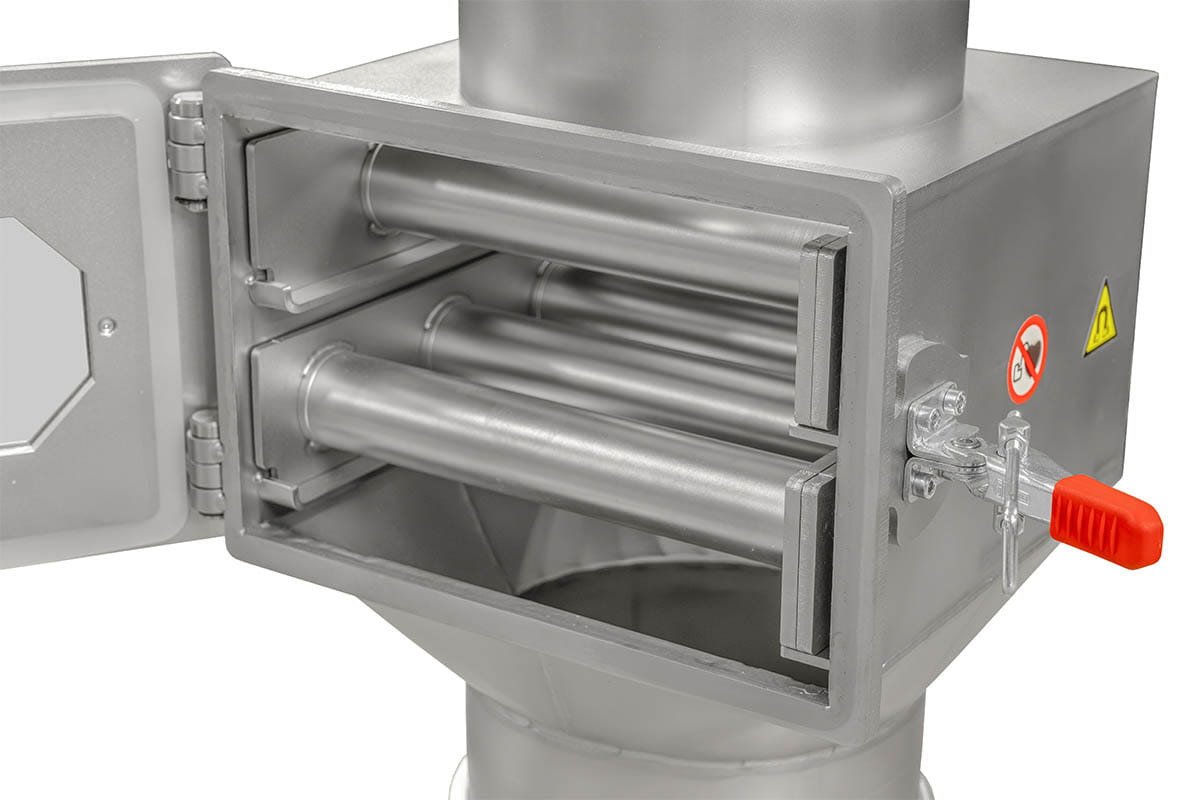

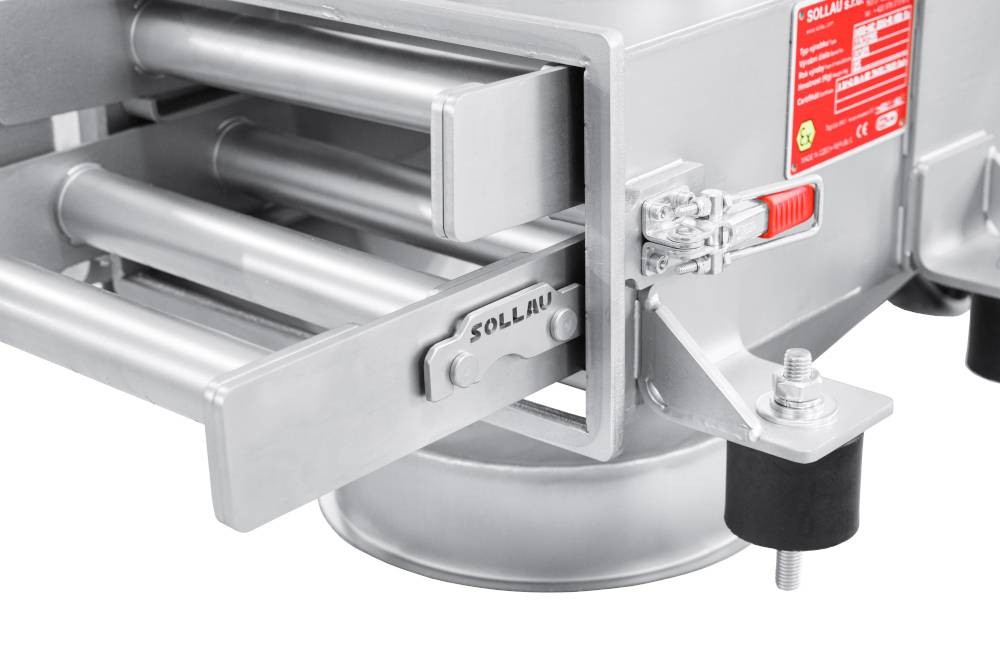

Konstrukce skříňového roštového separátoru

Základ magnetického skříňového separátoru tvoří jeden nebo dva výsuvné magnetické rošty z nerezové oceli, kterými propadá čištěný práškový materiál. Velmi silné magnetické pole, generované neodymovými magnety uvnitř trubic roštů, zachycuje feromagnetické částice na povrchu roštů.  Pokud jsou v separátoru dva rošty, nacházejí se jeden nad druhým, přičemž horní rošt obsahuje o jednu trubici méně než dolní. Takto vytvořené magnetické síto je ve velmi intenzivním kontaktu s proudícím materiálem, dokáže zachytit i ty nejmenší kovové nečistoty a zajistit velmi vysokou úroveň separace.

Na jaké potrubí se separátor připojí?

Za účelem rychlé a snadné aplikace je skříň separátoru zakončena přírubami (standardními, typu Jacob či přírubami dle vašich požadavků). Běžně vyrábíme průměry 100, 150, 200, 250 a 300 mm, ale rozměrově i tvarově se dokážeme přizpůsobit vašim potřebám.

Magnetický separátor skříňový nabízíme ve třech různých povrchových úpravách:

  • pískování (Ra 1,6 µm)
  • vnitřní leštění (Ra 0,14 µm)
  • celoleštěná verze (Ra 0,14 µm)

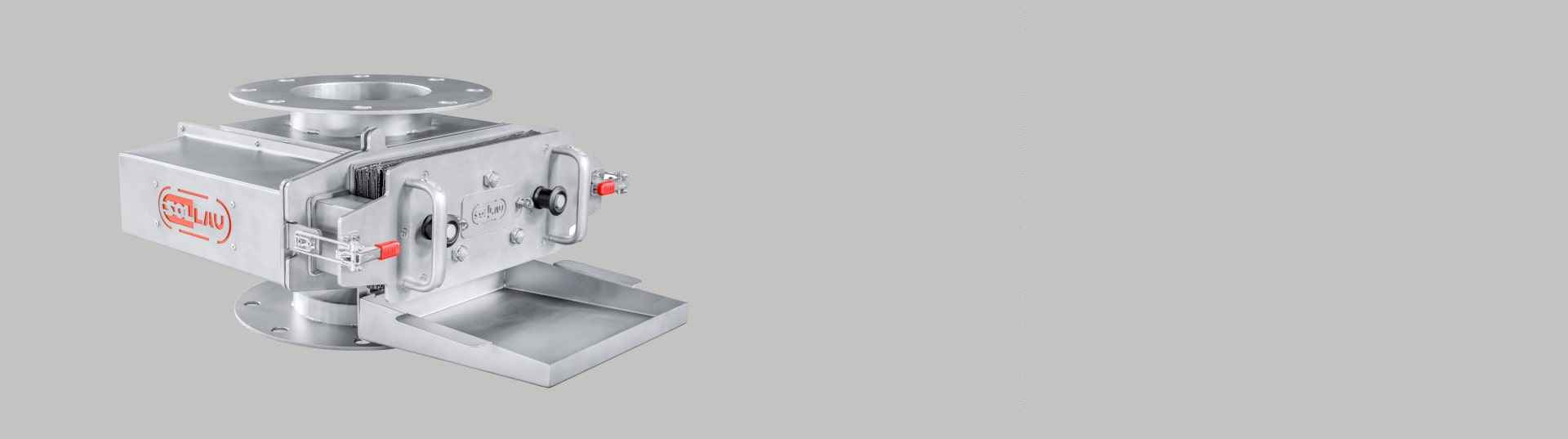

MSS-MC LUX

Magnetický separátor skříňový MSS-MC LUX

  • Dvoustupňová separace
  • Ochranná manžeta magnetického jádra
  • Boční průhledítka
  • Snadné, rychlé a bezpečné čištění
  • Velká variabilita připojení
  • 18 700 Gauss na jádře a 12 200 Gauss na plášti

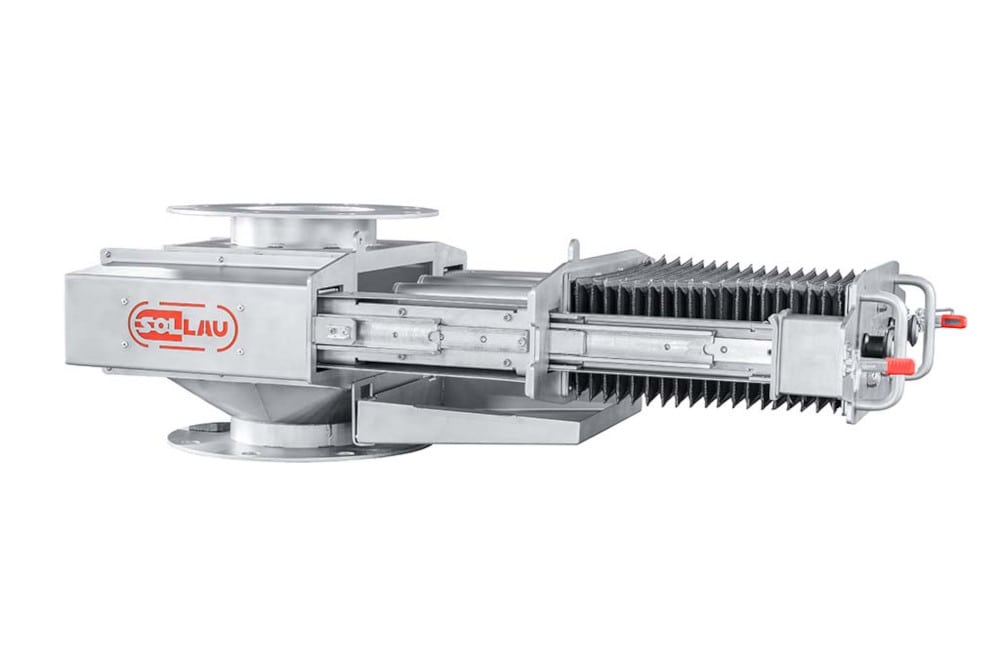

Jedinečnost tohoto modelu spočívá v systému teleskopických pojezdů magnetického roštu a nadstandardní ochraně magnetických jader. Díky tomuto systému je čištění magnetického roštu velmi snadné.

V průběhu čištění magnetického separátoru jsou pak jádra magnetů chráněna speciálním ochranným měchem, který plní souběžně tři funkce:

  1. Zabraňuje nežádoucímu přeskočení feromagnetických kontaminantů z povrchu nerezového roštu na magnetická jádra
  2. Chrání magnetická jádra např. před zaprášením (čištěným materiálem apod.)
  3. Eliminuje riziko kontaminace čištěného materiálu např. kouskem odštípnutého magnetického jádra

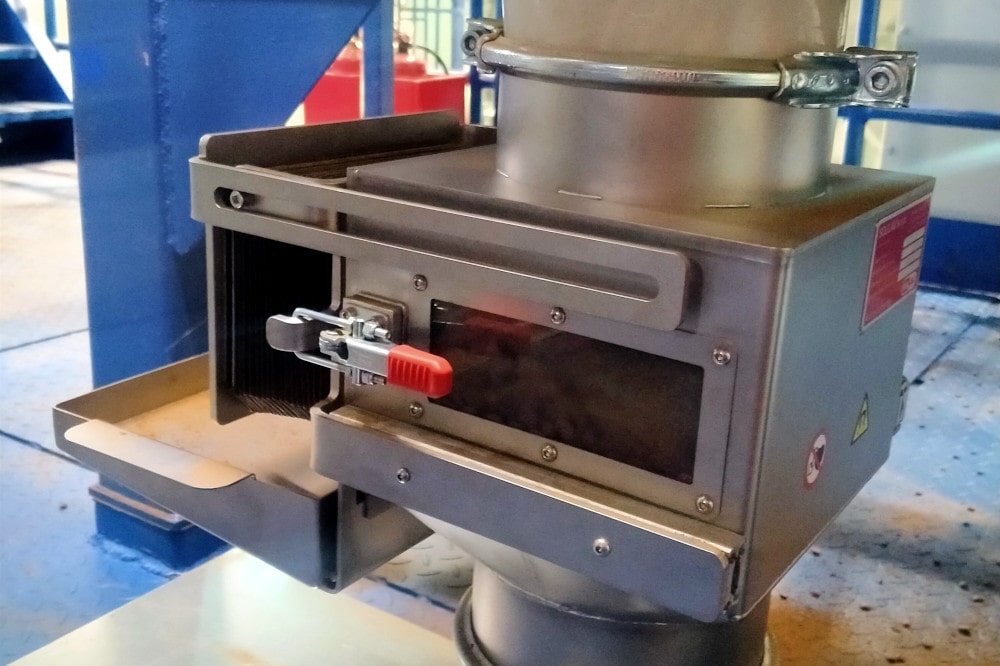

Po bocích je separátor opatřen průhledovými okénky, takže je možné průběžné kontrolovat tok materiálu i aktuální znečištění trubic. Na zvláštní požadavek lze separátor vybavit klapkou pro manuální přerušení toku materiálu do separátoru, bezpečnostním zámkem apod.

Tento magnetický separátor dokážeme vyrobit s maximální indukcí 18 700 G na jádře a 11 700 G na plášti magnetické trubice. Tolerance je +/- 10 %.

VýrobekMax. kapacita (m3/h)Průměr vstupu/výstupu (mm)Datová karta
MSS-MC LUX 100/3 N 4 99 zobrazit PDF
MSS-MC LUX 120/3 N 4 119 zobrazit PDF
MSS-MC LUX 100/5 N 4 99 zobrazit PDF
MSS-MC LUX 150/5 N 7 149 zobrazit PDF
MSS-MC LUX 200/5 N 8 199 zobrazit PDF
MSS-MC LUX 200/7 N 8 199 zobrazit PDF
MSS-MC LUX 250/9 N 11 249 zobrazit PDF
MSS-MC LUX 300/9 N 15 299 zobrazit PDF

MSS-MC

Magnetický separátor skříňový MSS-MC

  • Dvoustupňová separace
  • Čelní průhledítko
  • Vyjímatelný rošt
  • Velká variabilita připojení
  • 18 700 Gauss na jádře a 12 200 Gauss na plášti

Jde o klasickou konstrukci, kdy jsou magnetické rošty vůči vstupním dvířkám uloženy napříč. Díky průhledovému kontrolnímu okénku je možno průběžně kontrolovat tok materiálu a stav znečištění trubic.

Při čištění se rošty vytáhnou ze separátoru a lze je snadno a rychle vyčistit. Po manuálním vysunutí magnetických jader z nerezových trubic feromagnetické nečistoty z povrchu roštu samovolně odpadnou.

Tento magnetický separátor dokážeme vyrobit s maximální indukcí 18 700 G na jádře a 11 700 G na plášti magnetické trubice. Tolerance je +/- 10 %.

VýrobekMax. kapacita (m3/h)Průměr vstupu/výstupu (mm)Datová karta
MSS-MC 100/3 N 4 99 zobrazit PDF
MSS-MC 120/3 N 4 119 zobrazit PDF
MSS-MC 100/5 N 4 99 zobrazit PDF
MSS-MC 150/5 N 7 149 zobrazit PDF
MSS-MC 200/5 N 8 199 zobrazit PDF
MSS-MC 200/7 N 8 199 zobrazit PDF
MSS-MC 250/9 N 11 249 zobrazit PDF
MSS-MC 300/9 N 15 299 zobrazit PDF

MSS-MC IN

Magnetický separátor skříňový MSS-MC IN

  • Dvoustupňová separace
  • Masivní konstrukce roštu umožňující bezpečnou manipulaci
  • Rošt může být opatřen vodícími tyčemi usnadňujícími proces čištění
  • Inovativní provedení zabraňující ulpívání materiálu uvnitř separátoru
  • Velká variabilita připojení
  • 18 700 Gauss na jádře a 12 200 Gauss na plášti

Tento inovovaný separátor má v porovnání s běžným roštovým separátorem uloženy magnetické rošty po směru otevírání vstupních dvířek. Výhoda této úpravy spočívá zejména v tom, že separátory o větších rozměrech mohou být opatřeny vodícími tyčemi, které umožní snadnou manipulaci s těžkými magnetickými rošty.

Vnitřní konstrukce separátoru byla navíc upravena tak, aby se minimalizovalo nežádoucí hromadění materiálu v kterékoliv části separátoru (což je důležité např. z důvodu dodržení přísných hygienických podmínek v potravinářském či farmaceutickém průmyslu).

Tento magnetický separátor dokážeme vyrobit s maximální indukcí 18 700 G na jádře a 11 700 G na plášti magnetické trubice. Tolerance je +/- 10 %.

VýrobekMax. kapacita (m3/h)Průměr vstupu/výstupu (mm)Datová karta
MSS-MC IN 100/3 N 4 99

zobrazit PDF

MSS-MC IN 120/3 N 4 119

zobrazit PDF

MSS-MC IN 100/5 N 4 99

zobrazit PDF

MSS-MC IN 150/5 N 7 149

zobrazit PDF

MSS-MC IN 200/5 N 8 199

zobrazit PDF

MSS-MC IN 200/7 N 8 199

zobrazit PDF

MSS-MC IN 250/9 N 11 249

zobrazit PDF

MSS-MC IN 300/9 N 15 299

zobrazit PDF

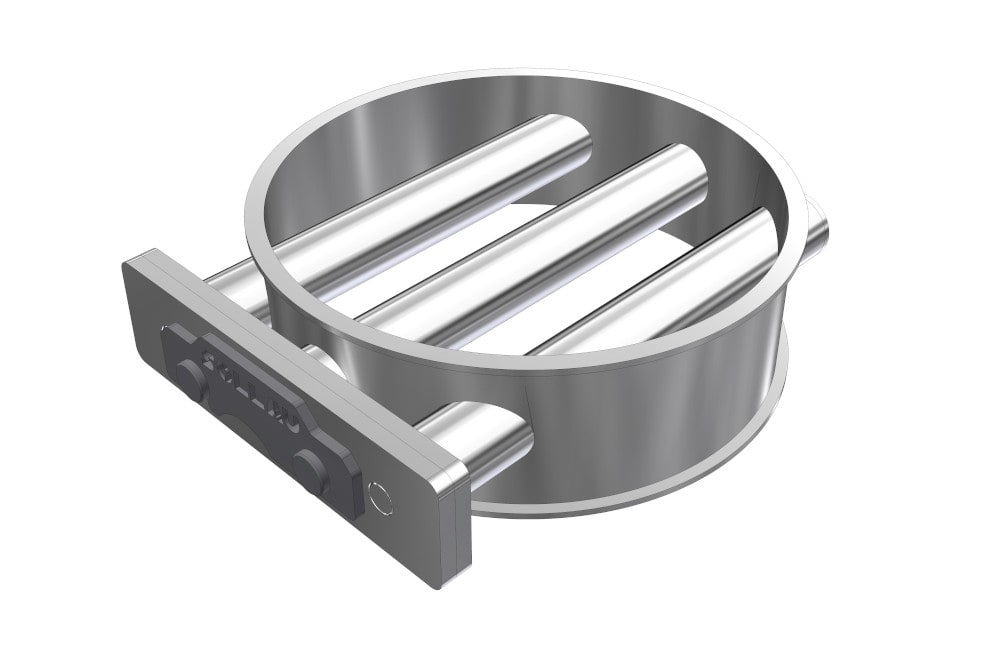

MSS-MC EKO

Magnetický separátor skříňový MSS-MC EKO

  • Jednostupňová separace
  • Nízká stavební výška 50 mm
  • Připojení JACOB
  • Nízké pořizovací náklady
  • 12 000 Gauss na jádře a 9 000 Gauss na plášti

Tato ekonomická verze skříňového separátoru sice nedisponuje všemi možnostmi, které nabízejí běžné skříňové separátory, nicméně na druhou stranu nabízí uživatelům několik nesporných výhod. Je ideální pro aplikace v potrubních systémech, kde by z výškových důvodů nebylo možno instalovat MSS-MC nebo MSS-MC IN.

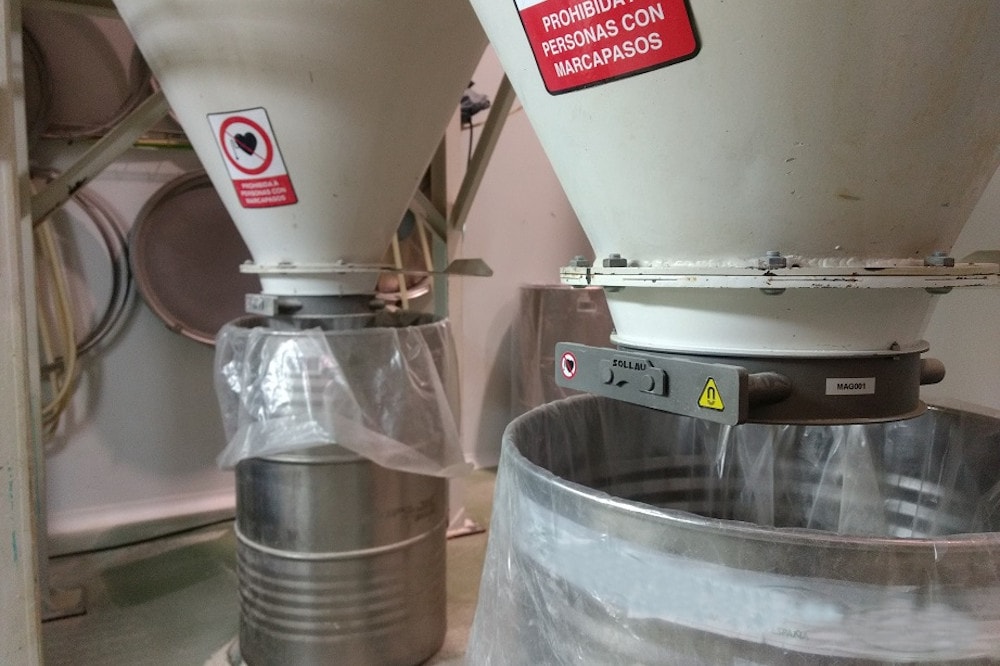

MSS-MC EKO je pouze 50 mm vysoký, takže se vejde prakticky všude. Oboustranné standardní JACOB příruby se pak starají o snadné a rychlé uchycení tohoto separátoru. Velmi vhodné oblasti použití MSS-MC EKO jsou výstupy z násypek, koncovky pro plnění big bagů atd. Velmi zajímavá je i jeho prodejní cena. K nevýhodám pak patří nižší kapacita (jde pouze o jednostupňovou separaci s užšími trubicemi, tudíž vhodnější spíše pro méně kontaminované materiály) a nutnost vytažení separátoru z potrubního systému při čištění (pokud je instalován přímo v potrubí, a ne např. na konci výsypky).

Tento magnetický separátor dokážeme vyrobit s maximální indukcí 12 000 G na jádře a 9 000 G na plášti magnetické trubice. Tolerance je +/- 10 %.

VýrobekMax. kapacita (m3/h)Vnitřní průměr (mm)Datová karta
MSS-MC EKO 100 N 1,5 99

zobrazit PDF

MSS-MC EKO 150 N 3 149

zobrazit PDF

MSS-MC EKO 200 N 4,5 199

zobrazit PDF

MSS-MC EKO 250 N 7 249

zobrazit PDF

MSS-MC HL

Magnetický separátor skříňový MSS-MC HL

  • Dvoustupňová separace
  • Nízká stavební výška
  • Robustní provedení = velké zatížení separátoru
  • Hradítko pro přerušení toku materiálu
  • 12 000 Gauss na jádře a 9 000 Gauss na plášti

Tento speciální roštový magnetický separátor je osazen mimořádně masivní (ale současně lehkou) kovovou přírubou, má velmi nízkou zástavnou výšku a je vybaven klapkou pro manuální přerušení toku materiálu do separátoru. Všechny tyto parametry pak předurčují tento separátor pro provozy či linky, kde by mohlo být problematické či nevhodné centrálně přerušit tok materiálu do separátoru.

Současně je robustním zpracováním zaručeno, že separátor odolá i velmi vysokému hmotnostnímu zatížení. Ostatní parametry jsou podobné jako u MSS-MC IN, tedy separátor má magnetické rošty uloženy po směru otevírání vstupních dvířek, přičemž při čištění se rošty vytáhnou ze separátoru a lze je snadno a rychle vyčistit. Separátor je primárně určen pro potrubní aplikace v plastikářském průmyslu (umísťuje se před vstřikolisy, extrudéry apod.).

Tento magnetický separátor dokážeme vyrobit s maximální indukcí 12 000 G na jádře a 9 000 G na plášti magnetické trubice. Tolerance je +/- 10 %.

VýrobekVnitřní průměr (mm)Datová karta
MSS-MC HL 100/3 N 100

zobrazit PDF

MSS-MC HL 150/5 N 150

zobrazit PDF

MSS-MC HL 200/7 N 200

zobrazit PDF

MSS-MC HL 250/9 N 250

zobrazit PDF

MSS-MC HL 300/9 N 300

zobrazit PDF

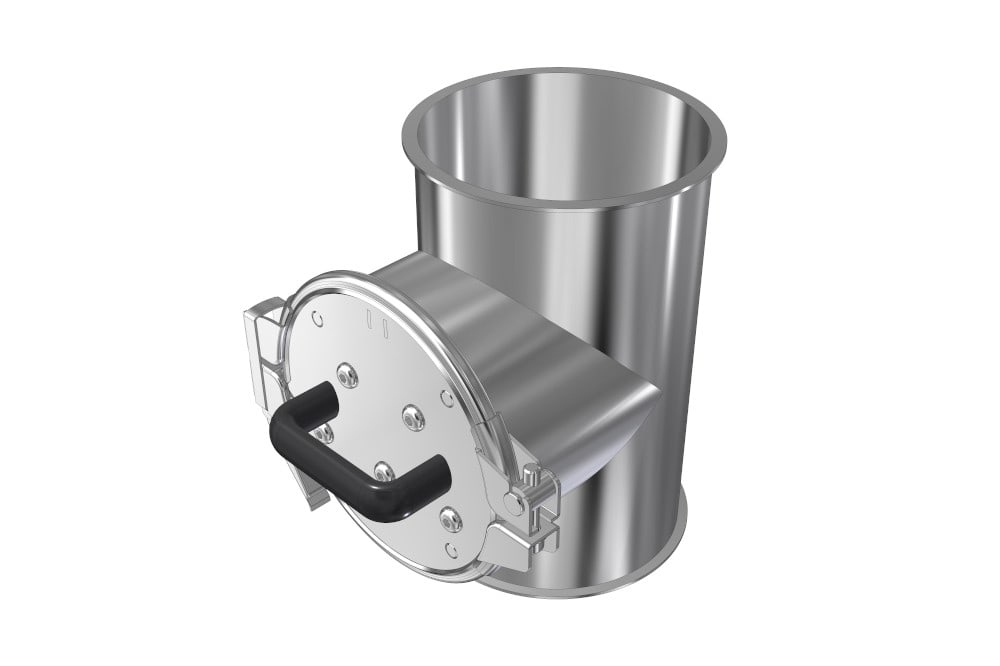

MSS-MC COMPACT

Magnetický separátor skříňový MSS-MC COMPACT

  • Dvoustupňová separace
  • Připojení JACOB
  • Nízké pořizovací náklady
  • 13 500 Gauss na plášti

Jde o ekonomickou, přitom ale plně funkční verzi magnetického roštového separátoru pro aplikace v potrubních systémech JACOB. Separátor je oboustranně zakončen přírubami JACOB (o průměru od 50 do 300 mm), v porovnání s běžnými roštovými separátory je levnější, lehčí a má i nižší zástavnou výšku. Navíc kulaté tělo separátoru zajišťuje hladký průtok materiálu přes separátor (nedochází k nežádoucímu ulpívání či hromadění uvnitř separátoru).

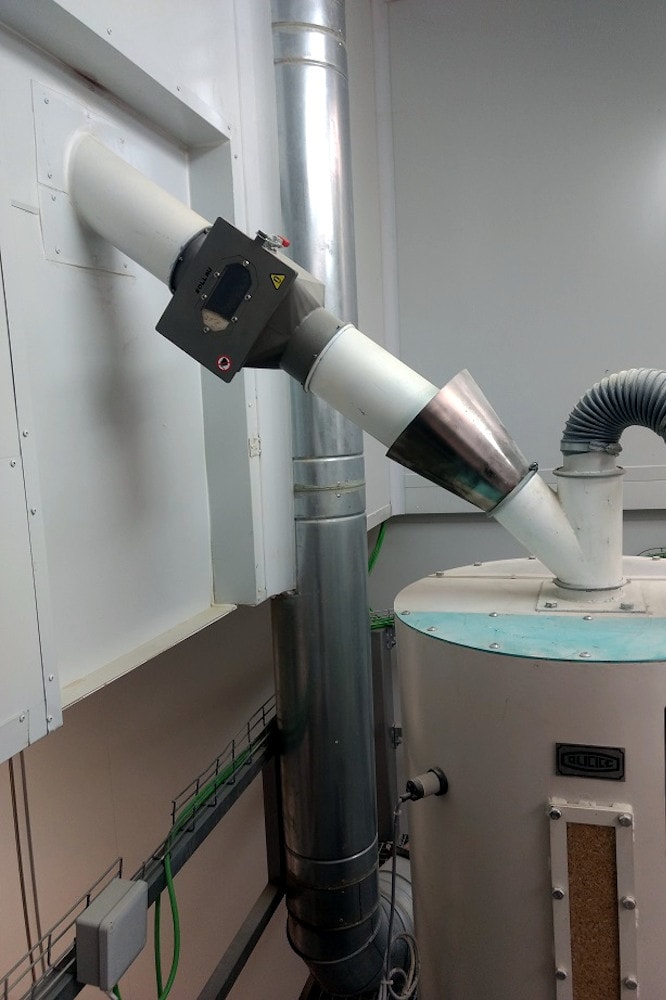

Separátor má magnetické rošty uloženy po směru otevírání vstupních dvířek, přičemž při čištění se rošty vytáhnou ze separátoru a lze je snadno a rychle vyčistit. Díky zakončení přírubami JACOB je použití tohoto separátoru multioborové (lze jej proto aplikovat i např. za odsávací či odprašovací zařízení).

Tento magnetický separátor dokážeme vyrobit s maximální indukcí 12 000 G na jádře a 9 000 G na plášti magnetické trubice. Tolerance je +/- 10 %.

VýrobekVnitřní průměr (mm)Datová karta
MSS-MC COMPACT 100/3 N 99

zobrazit PDF

MSS-MC COMPACT 150/5 N 149

zobrazit PDF

MSS-MC COMPACT 200/7 N 199

zobrazit PDF

MSS-MC COMPACT 250/9 N 249

zobrazit PDF

MSS-MC COMPACT 300/9 N 299

zobrazit PDF


V jakých průmyslových odvětvích se uplatní roštové magnetický separátor?

Magnetické skříňové rošty nacházejí uplatnění zejména v oblasti recyklace a zpracování odpadů, potravinářství, farmaceutice, dřevařství, plastikářství, těžbě a zpracování nerostů, výrobě průmyslové keramiky a skla apod.
