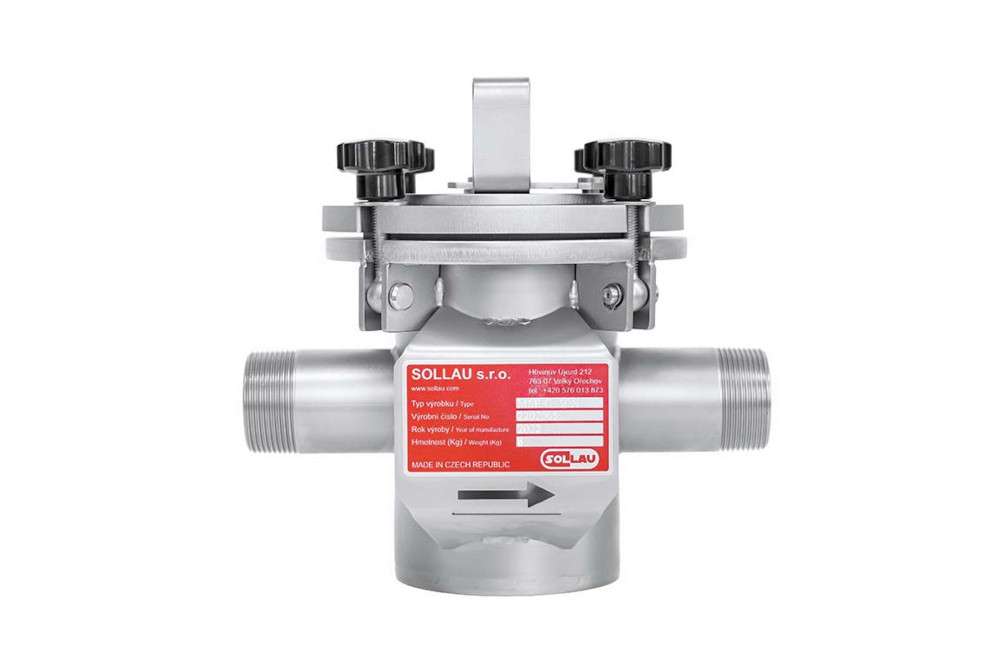

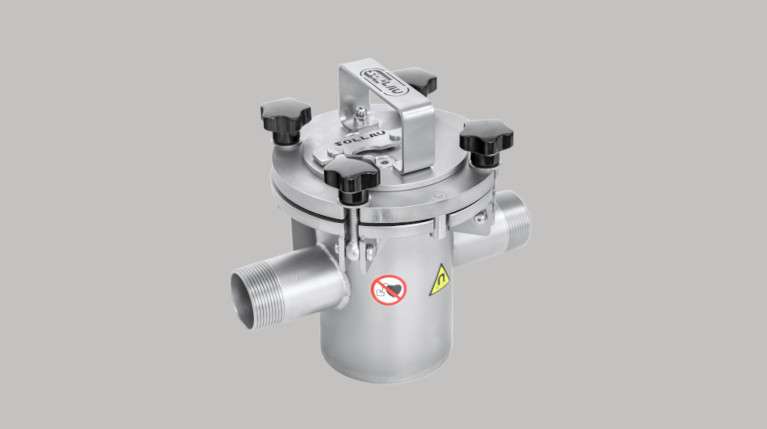

Cisternové magnetické separátory MSP-C
Cisternové magnetické separátory jsou určeny k separaci feromagnetických nečistot ze sypkých i tekutých materiálů přepravovaných cisternami. Řada surovin (v potravinářství, zemědělství, stavebnictví) je přepravována silocisternami a je kladen velký důraz na čistotu těchto materiálů. Proto doporučujeme využít náš cisternový magnetický separátor, který snadno připojíte k potrubí nebo hadici (separátor můžeme osadit hasičskými spojkami nebo jinými druhy zakončení kompatibilními se zakončením na cisterně), kterou probíhá vykládka přepravovaného materiálu pomocí stlačeného vzduchu. Proběhne finální fáze magnetické separace při vykládce (v posledním kroku dopravního řetězce. Přepravce tak může garantovat odběrateli, že surovina je bez feromagnetických příměsí.
Přínosy použití separátoru
- Materiál bez feromagnetických příměsí
- Možnost odběrateli garantovat, že přepravovaná surovina je zbavena feromagnetických příměsí
- Snadná instalace a obsluha = vysoká ochota řidičů separátor používat
SOLLAU záruka 5 let
Stojíme si za kvalitou našich magnetických separátorů, a proto na ně poskytujeme záruku 5 let! Na naše magnetické separátory je spolehnutí! Jsme specialista v oboru magnetické separace.
Cisternový magnetický separátor standardně vyrábíme v připojovacích průměrech od 80 do 150 mm, nicméně můžeme připojovací rozměry i způsob připojení (příruba, šroubení, speciální přípojky) upravit podle vašeho přání.
Jsme výrobce těchto magnetických filtrů. Garantujeme špičkové technické provedení i příznivou cenu.
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Cisternový magnetický separátor se skládá z několika částí:
- Magnetického komponentu
- Magnetického jádra
- Krycího nerezového pláště

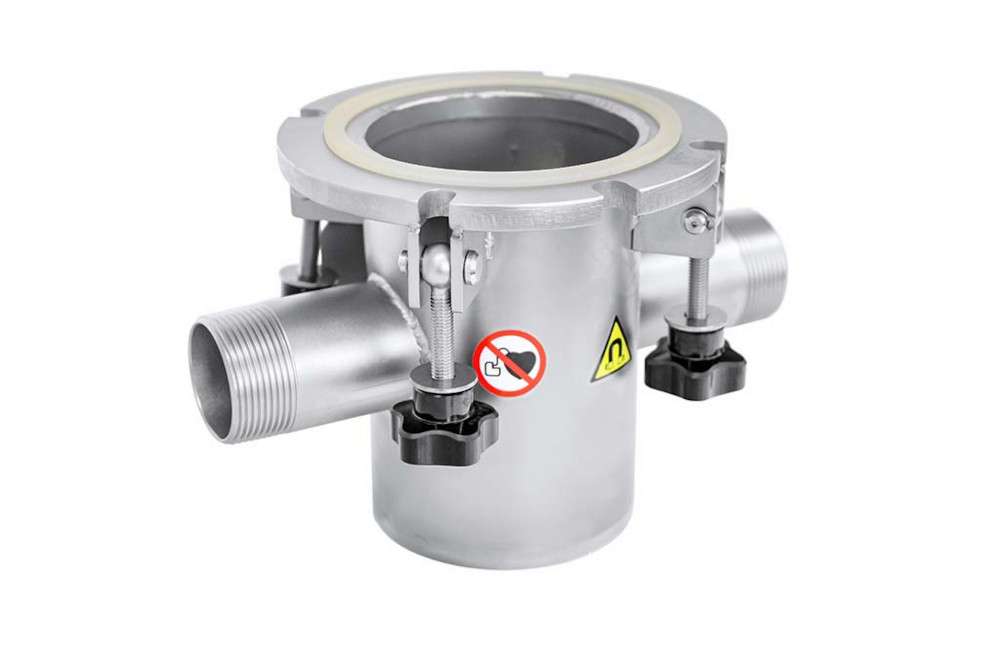

- Těla magnetického separátoru

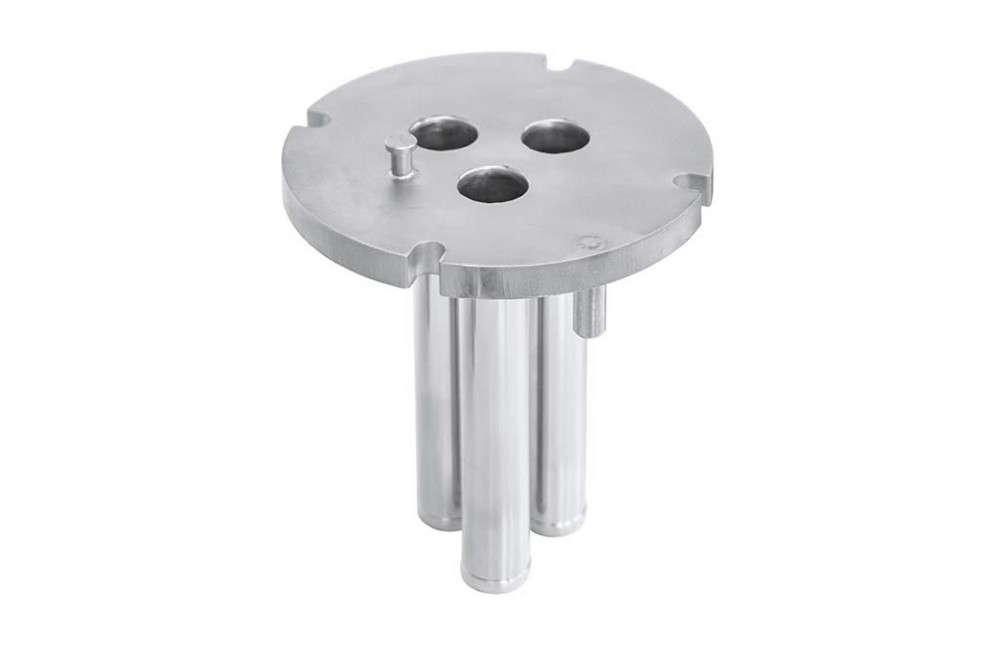

Magnetické jádro je tvořeno magnetickými tyčemi, které jsou pro jejich větší ochranu umístěny v krycím nerezovém plášti. Díky tomuto systému "trubka v trubce" jsou magnetické tyče chráněny a významně se prodlužuje jejich životnost. Také tímto eliminujeme riziko odloupnutí kousku magentu či jeho poniklování a následnou kontaminaci separovaného materiálu.
Magnetický komponent je osazen magnetickými tyčemi, které jsou tvořeny nejsilnějšími neodymovými magnety. Magnetické tyče vytvářejí důmyslný labyrint, takže separované médium je při přečerpávání z cisterny v kontaktu s několika magnetickými tyčemi. Díky tomuto průtokovému labyrintu a použitým silným neodymovými magnetům je zajištěna maximální účinnost magnetického separátoru – dokážeme zachytit feromagnetické nečistoty již od 1 µ!
Magnetický komponent je k tělu separátoru fixován čtyřmi výklopnými šrouby s křídlovými matkami, takže vyjmutí komponentu z těla separátoru je velmi snadné.
Jak probíhá čištění separátoru?
Čištění separátoru je velmi snadné a rychlé. Probíhá v několika krocích:
- Vytažení magnetického komponentu z těla separátoru
- Vyjmutí magnetického jádra z krycího nerezového pláště (kovy odpadnou)
- Zpětná kompletace
Jak je cisternový separátor používán v praxi?
Je obvyklé, že separátor je na cisterně uskladněn v přepravním boxu a obsluha (řidič) jej v místě vykládky připojí k potrubí (hadici), kterou je materiál expedován z cisterny. Ve standardním provedení je separátor opatřen závitem, na který si zákazník našroubuje požadovaný typ připojení (obvykle hasičská spojka), aby připojení k cisterně bylo rychlé a komfortní. Magnetické separátory vyrábíme a můžeme je tedy přizpůsobit vašim požadavkům.
Často se také setkáváme se situací, kdy je separátor fixně nainstalován na příjmu materiálu (např. u příjmu materiálu do sila).
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5
Výměna magnetických tyčí
Magnetický separátor je konstruován tak, aby bylo možné snadno vyměnit magnetické tyče v magnetickém jádře (poškozené např. vinou neodborné manipulace). Tato výměna je skutečně snadná – stačí povolit jeden šroub a tyč vyměnit. Není tedy potřeba servisního zásahu ze strany výrobce.
MSP-C
- Možnost osadit různými druhy zakončení (hasičské spojky – G3“, G4“ a jiné, šroubení, příruba,…)
- Nízká hmotnost = snadná manipulace
- 11 500 G v místě kontaktu se separovaným médiem
- Standardně vyrábíme v připojovacích rozměrech DN 80, 100 a 150
- Možnost výroby na míru
- Odolné celonerezové provedení
- Opce – možnost osadit sítkem pro zachycení nemagnetických nečistot
| Výrobek | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|
| MSP-C 80 N | 80 | zobrazit PDF |
| MSP-C 100 N | 100 | zobrazit PDF |
| MSP-C 150 N | 150 | zobrazit PDF |
MSP-C je cisternový magnetický separátor určený k zachycení feromagnetických nečistot ze sypkých i tekutých materiálů přepravovaných cisternami — typicky mouky, cukru, cementu nebo zemědělských surovin. Připojuje se k hadici nebo potrubí při vykládce cisterny stlačeným vzduchem, takže přepravce může odběrateli garantovat, že surovina je bez feromagnetických příměsí.
Magnetické tyče jsou tvořeny neodymovými magnety a vytvářejí průtokový labyrint — separované médium je při přečerpávání v kontaktu s několika tyčemi najednou. Standardně dodáváme indukci 11 500 G v místě kontaktu se separovaným médiem; zachytíme feromagnetické nečistoty již od 1 µm.
Standardně je separátor opatřen závitem, na který si zákazník našroubuje požadovaný typ zakončení — nejčastěji hasičskou spojku G3" nebo G4" — takže připojení je otázkou několika vteřin. Separátor lze uskladnit v přepravním boxu na cisterně nebo fixně nainstalovat na příjmu materiálu, například u sila.
Čištění probíhá ve třech krocích: vytažení magnetického komponentu z těla separátoru (fixován čtyřmi výklopnými šrouby s křídlovými matkami), vyjmutí magnetického jádra z krycího nerezového pláště — zachycené kovy odpadnou samy — a zpětná kompletace. Celý proces je rychlý a nevyžaduje žádné nářadí.
Standardně vyrábíme v připojovacích průměrech DN 80, 100 a 150 mm; připojovací rozměry i způsob připojení — závit, hasičské spojky, příruba nebo speciální přípojky — lze upravit podle přání zákazníka. Jako opci nabízíme také osazení sítkem pro zachycení nemagnetických nečistot.
Magnetické jádro je umístěno v krycím nerezovém plášti, který ho chrání před poškozením a eliminuje riziko kontaminace separovaného materiálu odloupnutým kouskem magnetu. Díky této konstrukci lze také jednotlivé magnetické tyče v případě potřeby snadno vyměnit — stačí povolit jeden šroub.
Na MSP-C poskytujeme záruku 5 let; separátor se uplatní v potravinářství, zemědělství, stavebnictví i cementárnách — všude tam, kde jsou suroviny přepravovány cisternami. Zdarma provedeme také testy vašeho materiálu na našich separátorech před nákupem.
