Potrubní magnetické separátory MT
Magnetický potrubní separátor MT (někdy kvůli svému tvaru označovaný též jako torpédo nebo projektil) se používá k zachycení kovových nečistot z materiálů o horších sypných vlastnostech (granulovaná krmiva, plastový granulát, piliny, práškové materiály v keramickém průmyslu atd.), které by mohly zablokovat a ucpat klasické magnetické roštové separátory.
Konstrukce potrubního separátoru

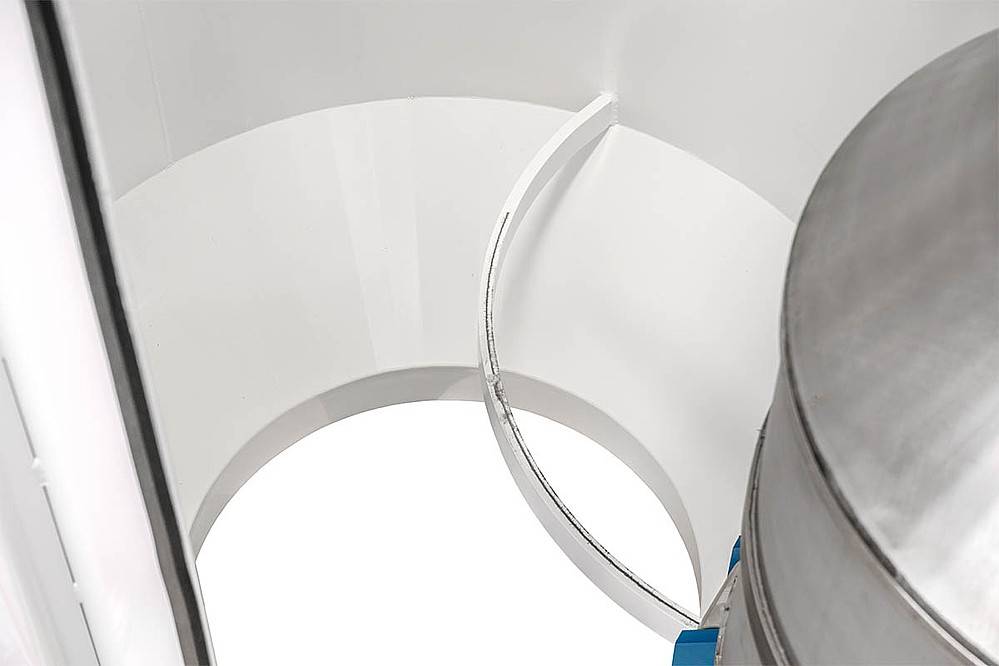

Tělo separátoru tvoří svařovaná nerezová skříň, která se po připojení na existující potrubí (pomocí např. standardních přírub nebo přírub typu JACOB) stává integrální součástí potrubního systému. Na vstupu do těla separátoru je umístěn rozrážecí kužel, který napomáhá rovnoměrnému rozdělení toku materiálu. Na vnitřní části vnějšího pláště separátoru jsou navíc umístěny speciální vodící výstupky k nasměrování materiálu od vnějšího pláště na magnetické jádro (umístěné v dolní části středového kuželu). Vzhledem k tomu, že jak rozrážecí kužel, tak i samotné opláštění separátoru jsou kruhového tvaru, je dosahováno rovnoměrného a plynulého průtoku materiálu tělem separátoru. Navíc kruhový průřez separátoru ve spojení s rozrážecím kuželem a feritovými nebo neodymovými magnety umístěnými uprostřed těla separátoru umožňují aplikaci tohoto zařízení nejen v čistě kolmých, nýbrž i v nakloněných potrubních systémech.
Jak se čistí potrubní separátor?
Díky zjednodušenému čistícímu mechanismu je odstranění zachycených feromagnetických nečistot velmi jednoduché. Po otevření dveří magnetického separátoru (s integrovaným rozrážecím kuželem) se kužel pootočí o 180° a vytáhnou se magnetická jádra. Po vytažení magnetických jader samovolně odpadnou feromagnetické nečistoty, které byly do tohoto okamžiku přichycené na středové a spodní části kuželu.

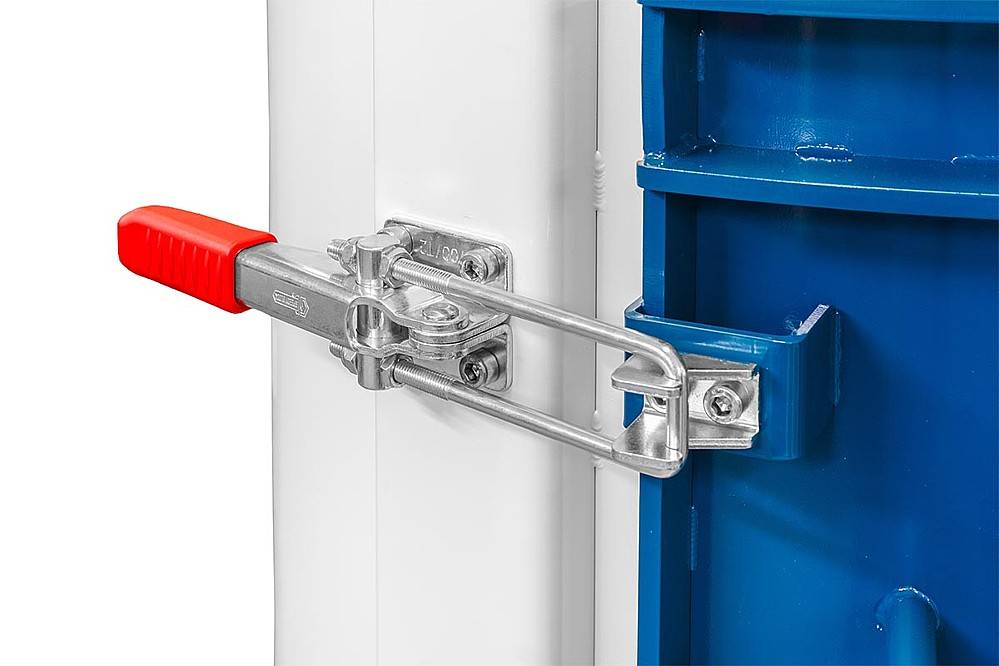

Standardně jsou dveře separátoru vybaveny masivními hákovými upínkami, nicméně na speciální požadavek je možno dveře separátoru vybavit např. bezpečnostním elektromagnetickým zámkem.
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Jak funguje potrubní magnetický separátor?
Při průchodu materiálu tělem separátoru jsou magnetické kontaminanty vystaveny působení vícenásobného magnetického pole, generovaného několika vrstvami magnetů ve středové a spodní části rozrážecího kuželu. Opakované působení silných magnetů na čištěný materiál má pak za následek relativně vysokou účinnost tohoto speciálního separátoru.
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5
- Provozní kapacita až 360 m3/h
- Odolné celonerezové provedení
- Vhodné i pro špatně prostupné materiály
- Manuální čištění
- Vertikální aplikace
Potrubní separátor se používá k zachycení kovových nečistot z materiálů o horších sypných vlastnostech (granulovaná krmiva, plastový granulát, piliny, práškové materiály v keramickém průmyslu atd.)
Výrobek | Max. kapacita (m3/h) | Průměr vstupu/výstupu (mm) | Datová karta |
---|---|---|---|
MT 100 F | 10 | 99 | zobrazit PDF |
MT 150 F | 25 | 149 | zobrazit PDF |
MT 200 F | 60 | 199 | zobrazit PDF |
MT 250 F | 90 | 249 | zobrazit PDF |
MT 300 F | 130 | 299 | zobrazit PDF |
MT 350 F | 165 | 349 | zobrazit PDF |
MT 400 F | 230 | 398 | zobrazit PDF |
MT 500 F | 360 | 498 | zobrazit PDF |
V jakých průmyslových odvětvích se uplatní potrubní magnetický separátor?
Potrubní magnetický separátor nachází uplatnění v agroprůmyslu, farmaceutice, dřevozpracujícím, chemickém a keramickém průmyslu apod.
Plastikářský a gumárenský průmysl
Dřevozpracující průmysl
Potravinářský průmysl
Automobilový průmysl
Chemický průmysl, nátěrové hmoty
Cementárny a vápenky
Keramický a sklářský průmysl
Výroba a zpracování tabáku
Papírenský průmysl
Strojírenský a slévárenský průmysl
Recyklace a zpracování odpadu
Farmaceutický průmysl
