Magnetické bubny MB
Magnetický buben slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot. Systém permanentních magnetů zjednodušuje oddělení magnetických kovových částic bez nutnosti přerušení výrobního cyklu a současně chrání před poškozením následná strojírenská zařízení (např. lisy, drtiče, mlýny, trhačky).

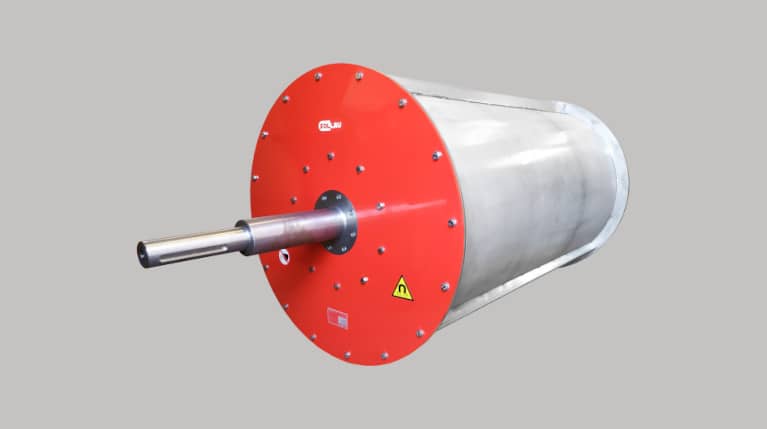

Konstrukce magnetického bubnu

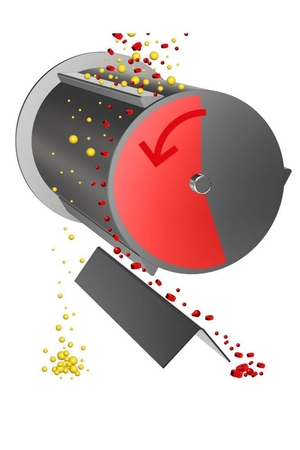

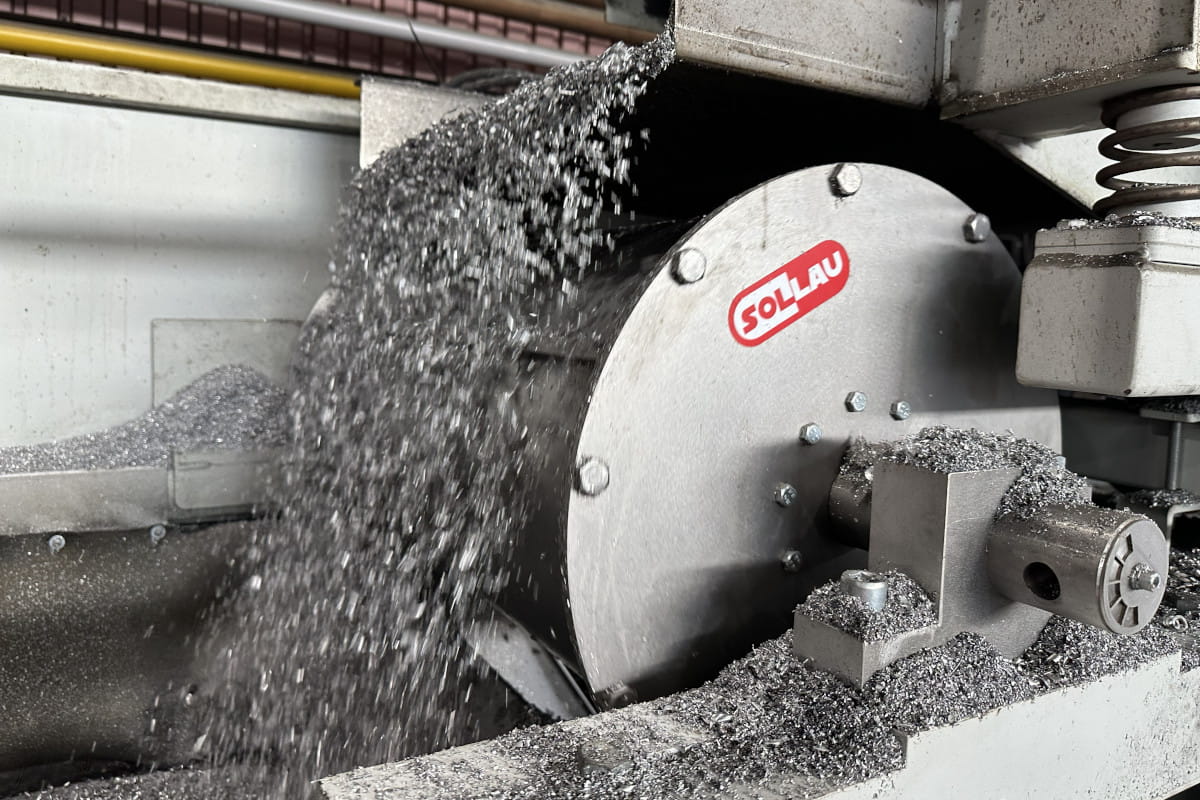

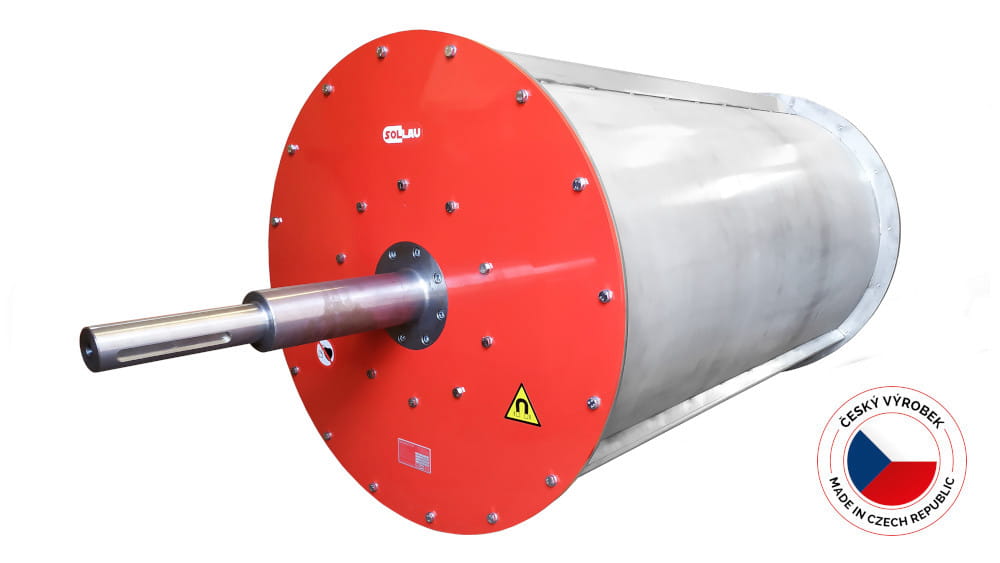

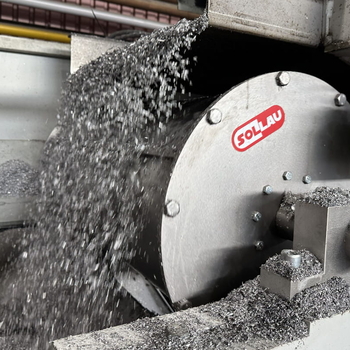

Srdcem magnetického bubnu je sestava magnetických jader ve tvaru půlměsíce, kolem níž se otáčí vnější část bubnu (z nerezové oceli) s lištovými unašeči. Kovové magnetické příměsi jsou zachycovány na povrchu bubnu a odpadávají až za osou bubnu do přichystané sběrné nádoby, kde magnetické pole díky půlměsícovému tvaru jádra bubnu přestává účinkovat.
SOLLAU záruka 5 let
Stojíme si za kvalitou našich magnetických separátorů, a proto na ně poskytujeme záruku 5 let! Na naše magnetické separátory je spolehnutí! Jsme specialista v oboru magnetické separace.
Instalace magnetického bubnu

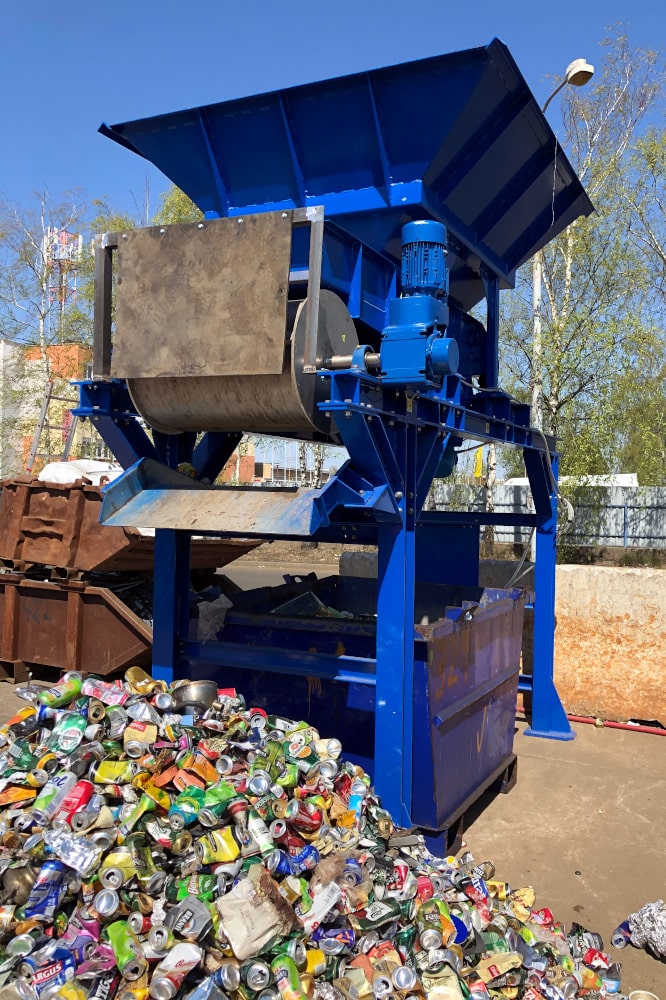

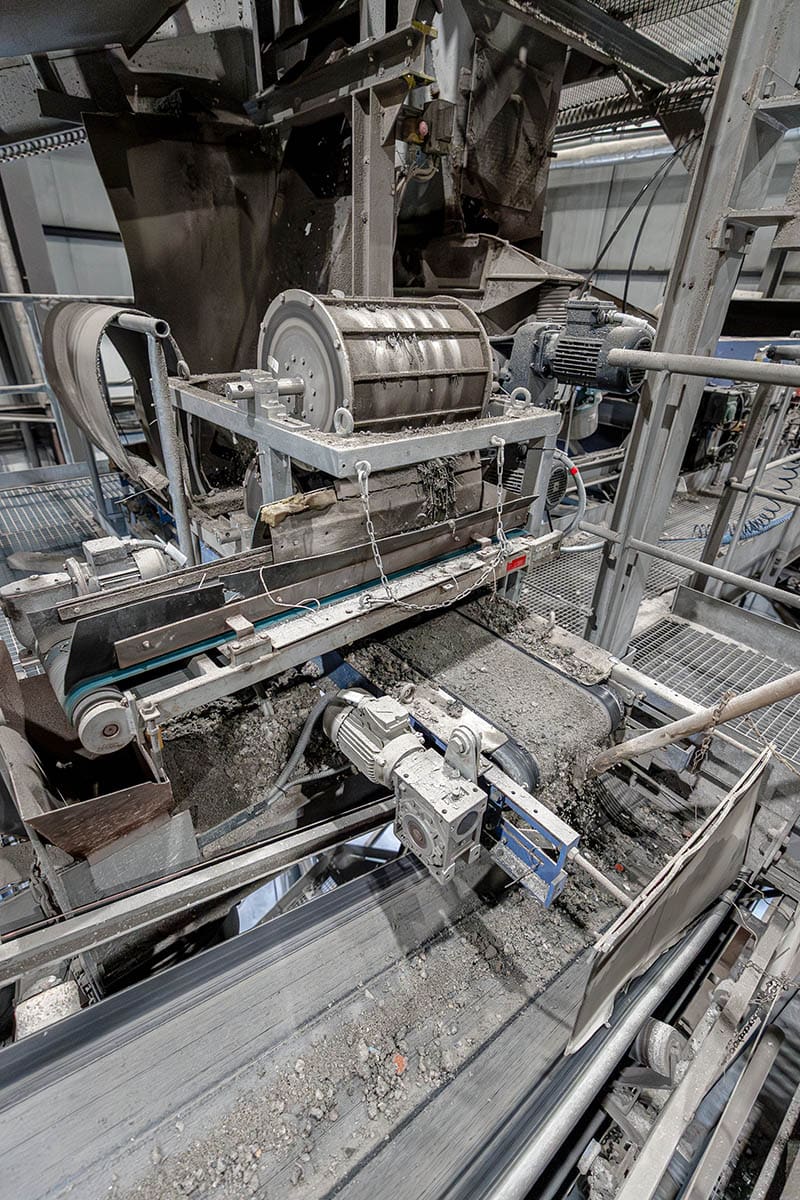

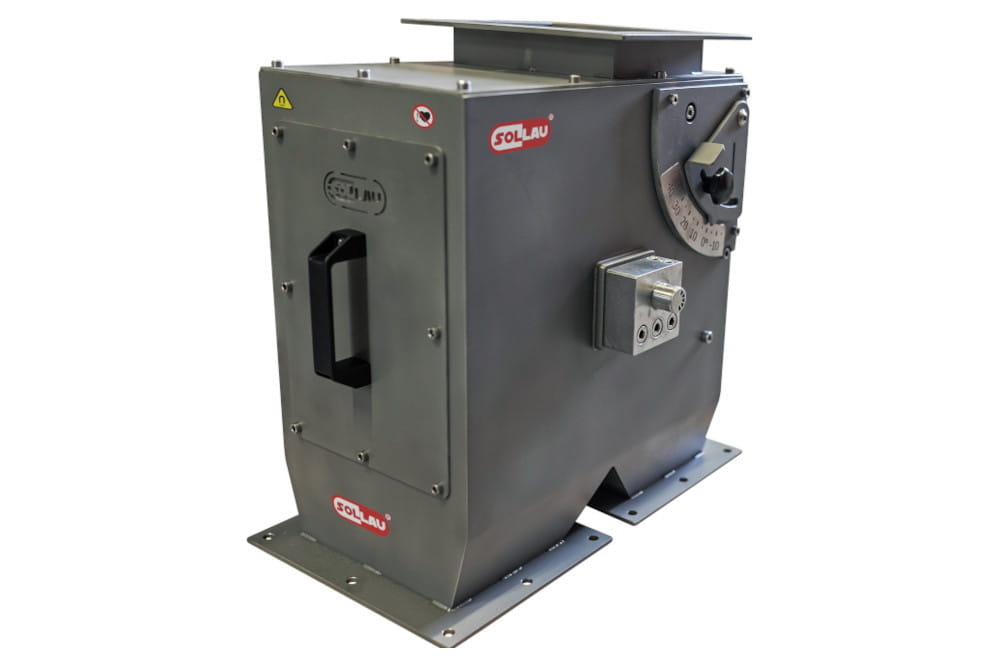

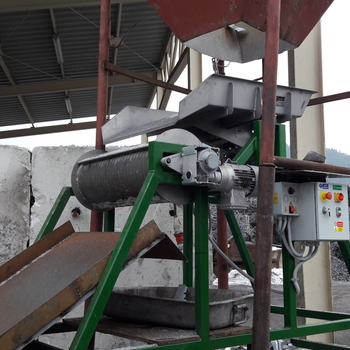

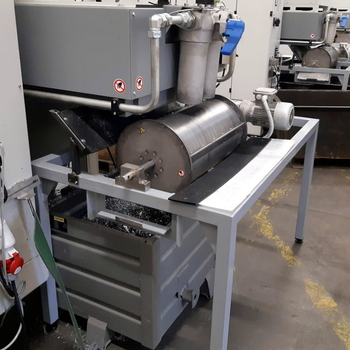

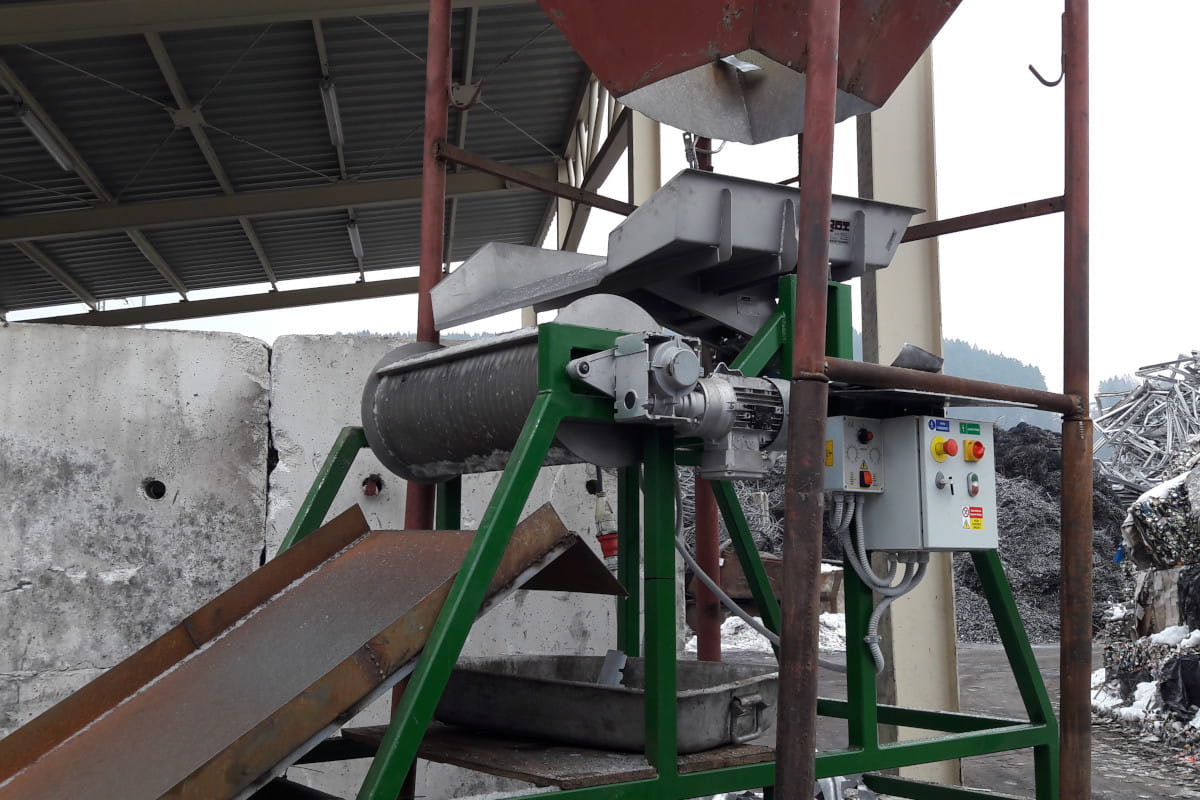

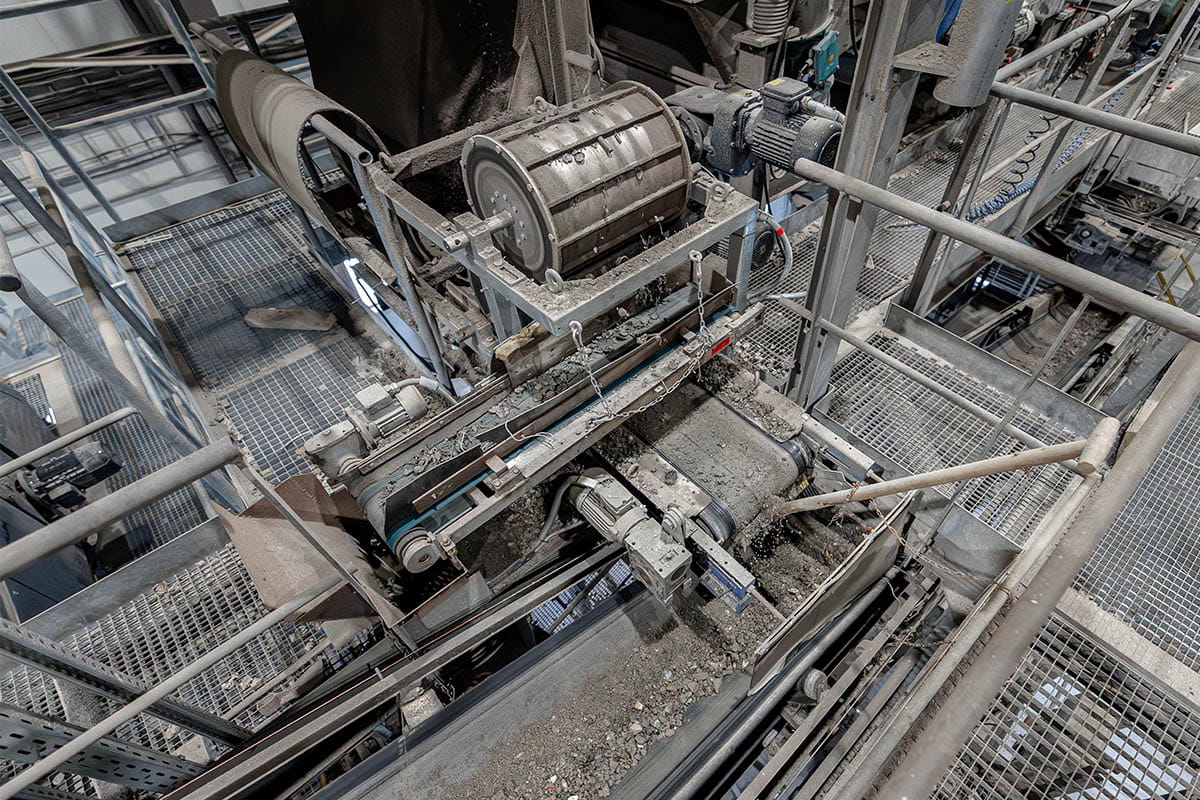

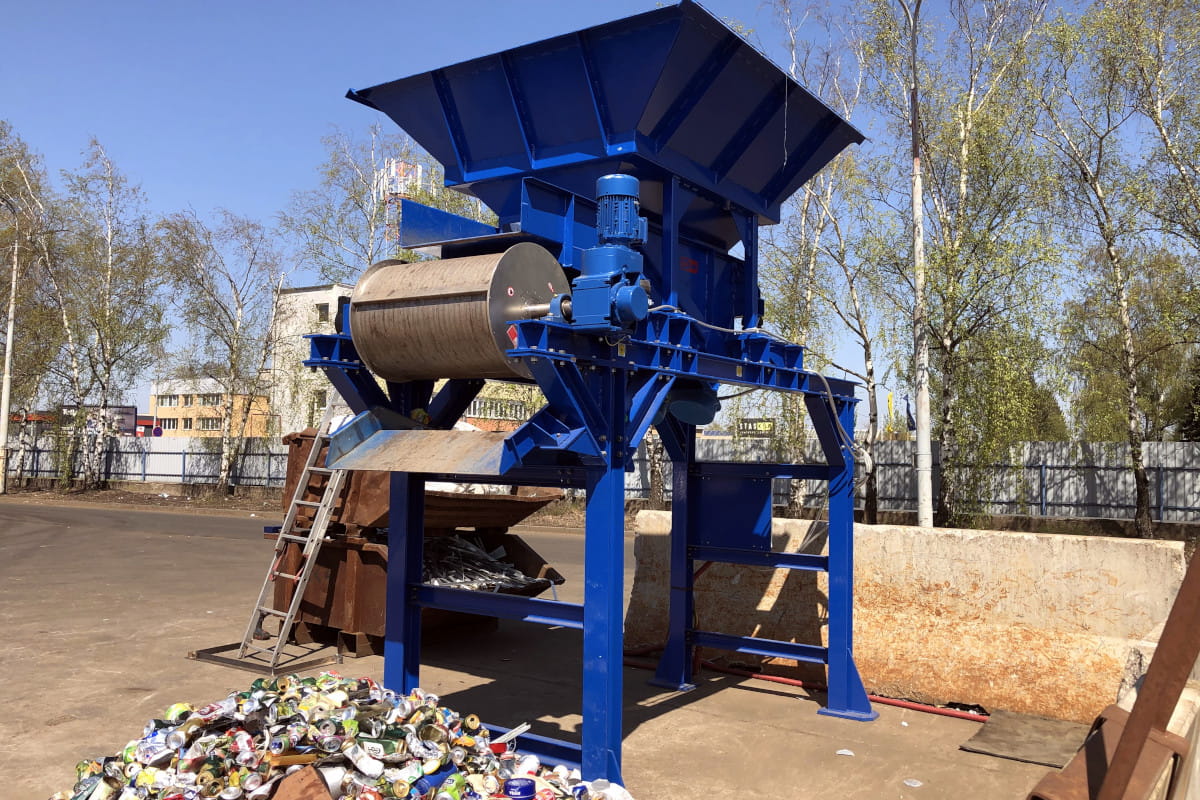

Magnetický buben lze umístit pod pásový dopravník nebo násypku (na rozdíl od magnetického válce magnetický buben není součástí pásového dopravníku). Magnetický buben je ale možno též vsadit do skříňové konstrukce, jejíž spodní část tvoří dvě výsypky. Nekovový materiál padá do první výsypky, přičemž kovové nečistoty jsou povrchu válce vyneseny až za osu bubnu, kde dochází k jejich odmagnetování a vyseparování do druhé výsypky.
Použití magnetického bubnu je všestranné, jeho pomocí je možno odchytit drobné i velké kusy magnetického kovového materiálu (velikosti bubnu a typ použitých magnetů se odvíjí od požadavků a potřeb každého individuálního zákazníka). Při aplikaci permanentních feritových magnetů je zaručena časově téměř neomezená životnost, nicméně pokud je vyžadována vyšší magnetická síla, doporučujeme osadit jádro bubnu extrémně výkonnými neodymovými (NdFeB) magnety. Zejména v případě nutnosti separace drobných kovových částeček z práškových či hůře prostupných materiálů.

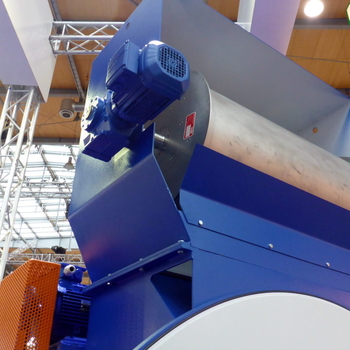

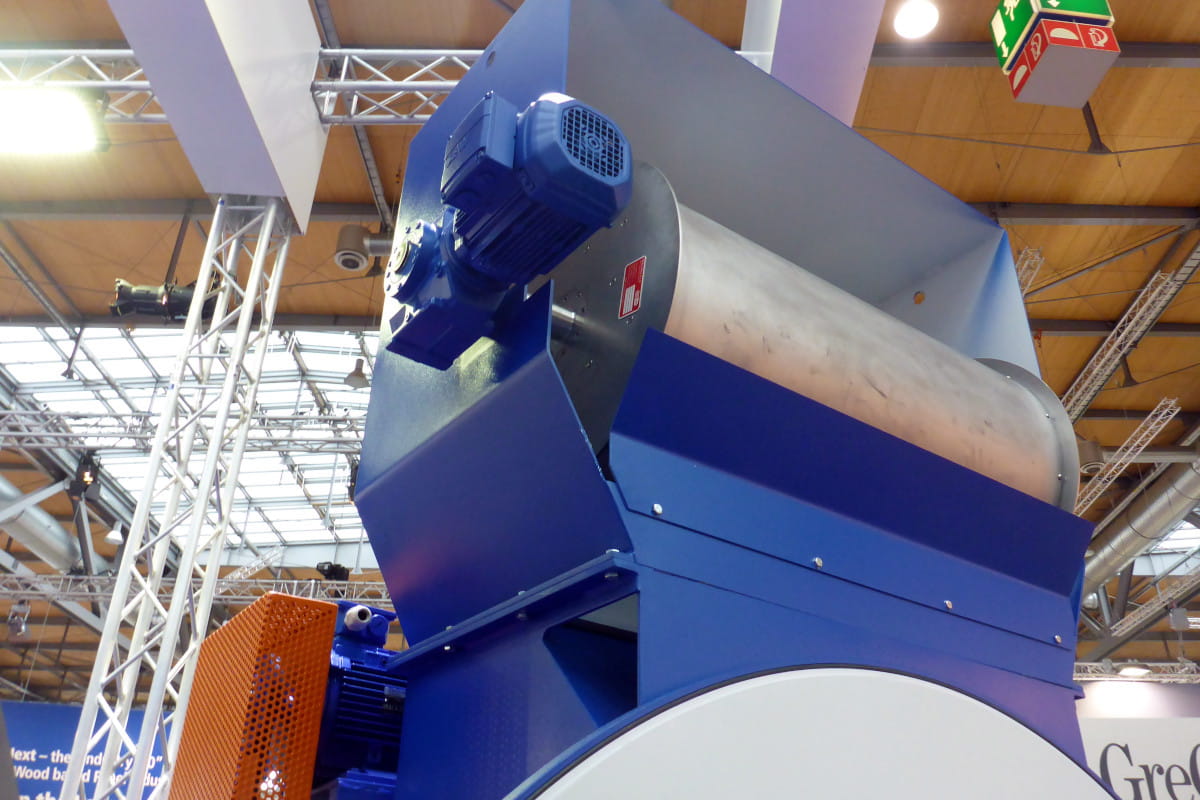

Magnetický buben dodáváme jak samostatný, tak i zabudovaný ve skříňové konstrukci. Na zvláštní požadavek je možno opatřit skříňovou konstrukci i přírubou pro připojení na odsávací systém zákazníka (za účelem odsání vyseparovaných nečistot).
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
MB 154
- Magnetický buben MB o průměru 154 mm
- Magnetická indukce až 3 900 G na plášti
Feritová verze

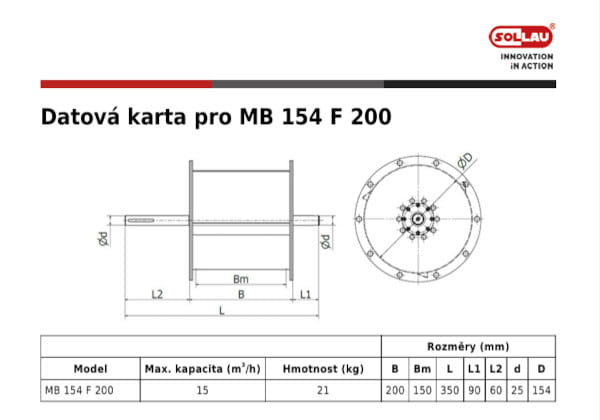

Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|
MB 154 F 200 | 15 | 150 | Ferit | zobrazit PDF |
MB 154 F 300 | 20 | 250 | Ferit | zobrazit PDF |
MB 154 F 400 | 25 | 350 | Ferit | zobrazit PDF |
MB 154 F 500 | 30 | 450 | Ferit | zobrazit PDF |
MB 154 F 600 | 35 | 550 | Ferit | zobrazit PDF |
MB 154 F 700 | 40 | 650 | Ferit | zobrazit PDF |
MB 154 F 800 | 45 | 750 | Ferit | zobrazit PDF |
MB 154 F 900 | 50 | 850 | Ferit | zobrazit PDF |
MB 154 F 1000 | 60 | 950 | Ferit | zobrazit PDF |
Neodymová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|

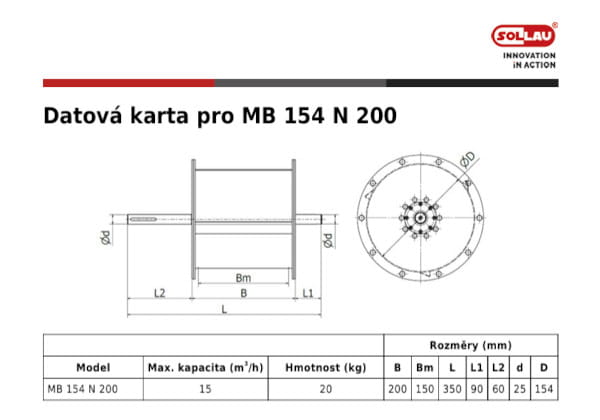

MB 154 N 200 | 15 | 150 | Neodym | zobrazit PDF |
MB 154 N 300 | 20 | 250 | Neodym | zobrazit PDF |
MB 154 N 400 | 25 | 350 | Neodym | zobrazit PDF |
MB 154 N 500 | 30 | 450 | Neodym | zobrazit PDF |
MB 154 N 600 | 35 | 550 | Neodym | zobrazit PDF |
MB 154 N 700 | 40 | 650 | Neodym | zobrazit PDF |
MB 154 N 800 | 45 | 750 | Neodym | zobrazit PDF |
MB 154 N 900 | 50 | 850 | Neodym | zobrazit PDF |
MB 154 N 1000 | 60 | 950 | Neodym | zobrazit PDF |
MB 204
- Magnetický buben MB o průměru 204 mm
- Magnetická indukce až 4 500 G na plášti
Feritová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta | MB 204 F 200 | 20 | 150 | Ferit | zobrazit PDF |
---|---|---|---|---|
MB 204 F 300 | 25 | 250 | Ferit | zobrazit PDF |
MB 204 F 400 | 30 | 350 | Ferit | zobrazit PDF |
MB 204 F 500 | 35 | 450 | Ferit | zobrazit PDF |
MB 204 F 600 | 40 | 550 | Ferit | zobrazit PDF |
MB 204 F 700 | 45 | 650 | Ferit | zobrazit PDF |
MB 204 F 800 | 50 | 750 | Ferit | zobrazit PDF |
MB 204 F 900 | 60 | 850 | Ferit | zobrazit PDF |
MB 204 F 1000 | 75 | 950 | Ferit | zobrazit PDF |
Neodymová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|
MB 204 N 200 | 20 | 150 | Neodym | zobrazit PDF |
MB 204 N 300 | 25 | 250 | Neodym | zobrazit PDF |
MB 204 N 400 | 30 | 350 | Neodym | zobrazit PDF |
MB 204 N 500 | 35 | 450 | Neodym | zobrazit PDF |
MB 204 N 600 | 40 | 550 | Neodym | zobrazit PDF |
MB 204 N 700 | 45 | 650 | Neodym | zobrazit PDF |
MB 204 N 800 | 50 | 750 | Neodym | zobrazit PDF |
MB 204 N 900 | 60 | 850 | Neodym | zobrazit PDF |
MB 204 N 1000 | 75 | 950 | Neodym | zobrazit PDF |
MB 304
- Magnetický buben MB o průměru 304 mm
- Magnetická indukce až 4 800 G na plášti
Feritová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|
MB 304 F 200 | 15 | 150 | Ferit | zobrazit PDF |
MB 304 F 300 | 25 | 250 | Ferit | zobrazit PDF |
MB 304 F 400 | 35 | 350 | Ferit | zobrazit PDF |
MB 304 F 500 | 45 | 450 | Ferit | zobrazit PDF |
MB 304 F 600 | 55 | 550 | Ferit | zobrazit PDF |
MB 304 F 700 | 65 | 650 | Ferit | zobrazit PDF |
MB 304 F 800 | 75 | 750 | Ferit | zobrazit PDF |
MB 304 F 900 | 85 | 850 | Ferit | zobrazit PDF |
MB 304 F 1000 | 95 | 950 | Ferit | zobrazit PDF |
Neodymová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|
MB 304 N 200 | 15 | 150 | Neodym | zobrazit PDF |
MB 304 N 300 | 25 | 250 | Neodym | zobrazit PDF |
MB 304 N 400 | 35 | 350 | Neodym | zobrazit PDF |
MB 304 N 500 | 45 | 450 | Neodym | zobrazit PDF |
MB 304 N 600 | 55 | 550 | Neodym | zobrazit PDF |
MB 304 N 700 | 65 | 650 | Neodym | zobrazit PDF |
MB 304 N 800 | 75 | 750 | Neodym | zobrazit PDF |
MB 304 N 900 | 85 | 850 | Neodym | zobrazit PDF |
MB 304 N 1000 | 95 | 950 | Neodym | zobrazit PDF |
Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.
MB 406
- Magnetický buben MB o průměru 406 mm
- Magnetická indukce až 4 400 G na plášti
Feritová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|
MB 406 F 200 | 25 | 150 | Ferit | zobrazit PDF |
MB 406 F 300 | 35 | 250 | Ferit | zobrazit PDF |
MB 406 F 400 | 45 | 350 | Ferit | zobrazit PDF |
MB 406 F 500 | 55 | 450 | Ferit | zobrazit PDF |
MB 406 F 600 | 65 | 550 | Ferit | zobrazit PDF |
MB 406 F 700 | 75 | 650 | Ferit | zobrazit PDF |
MB 406 F 800 | 90 | 750 | Ferit | zobrazit PDF |
MB 406 F 900 | 120 | 850 | Ferit | zobrazit PDF |
MB 406 F 1000 | 140 | 950 | Ferit | zobrazit PDF |
Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.
Neodymová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|
MB 406 N 200 | 25 | 150 | Neodym | zobrazit PDF |
MB 406 N 300 | 35 | 250 | Neodym | zobrazit PDF |
MB 406 N 400 | 45 | 350 | Neodym | zobrazit PDF |

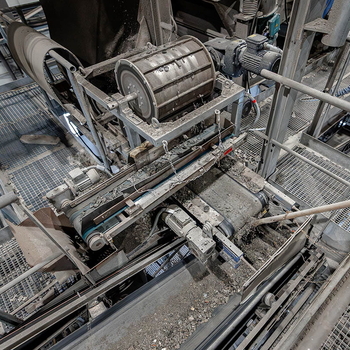

MB 406 N 500 | 55 | 450 | Neodym | zobrazit PDF |
MB 406 N 600 | 65 | 550 | Neodym | zobrazit PDF |
MB 406 N 700 | 75 | 650 | Neodym | zobrazit PDF |
MB 406 N 800 | 90 | 750 | Neodym | zobrazit PDF |
MB 406 N 900 | 120 | 850 | Neodym | zobrazit pDF |
MB 406 N 1000 | 140 | 950 | Neodym | zobrazit PDF |
MB 506
- Magnetický buben MB o průměru 506 mm
- Magnetická indukce až 4 300 G na plášti
Feritová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|
MB 506 F 200 | 30 | 150 | Ferit | zobrazit PDF |
MB 506 F 300 | 45 | 250 | Ferit | zobrazit PDF |
MB 506 F 400 | 55 | 350 | Ferit | zobrazit PDF |
MB 506 F 500 | 70 | 450 | Ferit | zobrazit PDF |
MB 506 F 600 | 85 | 550 | Ferit | zobrazit PDF |
MB 506 F 700 | 105 | 650 | Ferit | zobrazit PDF |
MB 506 F 800 | 125 | 750 | Ferit | zobrazit PDF |
MB 506 F 900 | 145 | 850 | Ferit | zobrazit PDF |
MB 506 F 1000 | 180 | 950 | Ferit | zobrazit PDF |
Neodymová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|
MB 506 N 200 | 30 | 150 | Neodym | zobrazit PDF |
MB 506 N 300 | 45 | 250 | Neodym | zobrazit PDF |
MB 506 N 400 | 55 | 350 | Neodym | zobrazit PDF |
MB 506 N 500 | 70 | 450 | Neodym | zobrazit PDF |
MB 506 N 600 | 85 | 550 | Neodym | zobrazit PDF |
MB 506 N 700 | 105 | 650 | Neodym | zobrazit PDF |

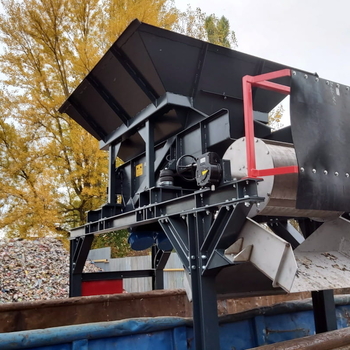

MB 506 N 800 | 125 | 750 | Neodym | zobrazit PDF |
MB 506 N 900 | 145 | 850 | Neodym | zobrazit PDF |
MB 506 N 1000 | 180 | 950 | Neodym | zobrazit PDF |
MB 609
- Magnetický buben MB o průměru 609 mm
- Magnetická indukce až 4 000 G na plášti
Feritová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|
MB 609 F 300 | 55 | 250 | Ferit | zobrazit PDF |
MB 609 F 400 | 70 | 350 | Ferit | zobrazit PDF |
MB 609 F 500 | 85 | 450 | Ferit | zobrazit PDF |
MB 609 F 600 | 100 | 550 | Ferit | zobrazit PDF |
MB 609 F 700 | 150 | 650 | Ferit | zobrazit PDF |
MB 609 F 800 | 190 | 750 | Ferit | zobrazit PDF |
MB 609 F 900 | 205 | 850 | Ferit | zobrazit PDF |
MB 609 F 1000 | 220 | 950 | Ferit | zobrazit PDF |
Neodymová verze
Výrobek | Max. kapacita (m3/h) | Pracovní šířka (mm) | Typ magnetu | Datová karta |
---|---|---|---|---|
MB 609 N 300 | 55 | 250 | Neodym | zobrazit PDF |
MB 609 N 400 | 70 | 350 | Neodym | zobrazit PDF |
MB 609 N 500 | 85 | 450 | Neodym | zobrazit PDF |
MB 609 N 600 | 100 | 550 | Neodym | zobrazit PDF |
MB 609 N 700 | 150 | 650 | Neodym | zobrazit PDF |
MB 609 N 800 | 190 | 750 | Neodym | zobrazit PDF |
MB 609 N 900 | 205 | 850 | Neodym | zobrazit PDF |
MB 609 N 1000 | 220 | 950 | Neodym | zobrazit PDF |
ú>
V jakých průmyslových odvětvích se uplatní magnetické bubny?
Magnetické bubny nacházejí uplatnění zejména v oblasti recyklace a zpracování odpadů, dřevařství, potravinářství, plastikářství, těžbě a zpracování nerostů, výrobě průmyslové keramiky a skla apod.
Recyklace a zpracování odpadu
Strojírenský a slévárenský průmysl
Papírenský průmysl
Výroba a zpracování tabáku
Keramický a sklářský průmysl
Důlní průmysl, kamenolomy
Cementárny a vápenky
Chemický průmysl, nátěrové hmoty
Automobilový průmysl
Plastikářský a gumárenský průmysl
Tepelné elektrárny
Dřevozpracující průmysl
