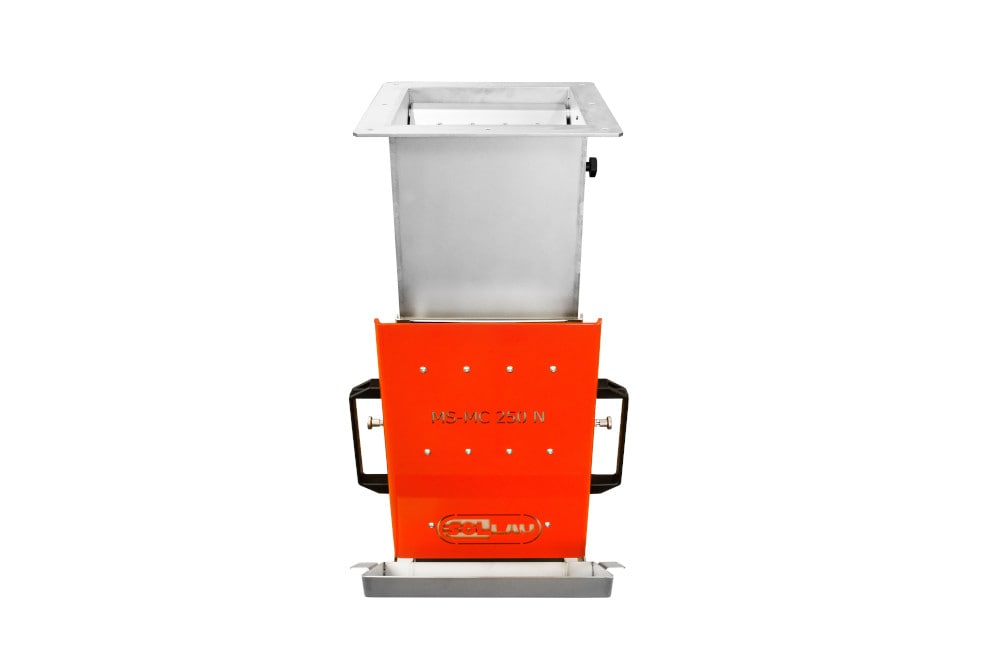

Deskové magnety do skluzu MS-MC
Skluzavkový magnet MS-MC je ideální pro aplikaci do šikmých potrubních systémů, kde by bylo obtížné aplikovat jiný typ magnetického separátoru. Pro optimální výsledky je třeba, aby úhel potrubí, ve kterém je skluzavkový magnet umístěn, nepřesáhl 40° od vertikály.
Magnet pro skluz je k dispozici v několika různě magneticky silných provedeních (feritové, slabší neodymové s magnety N35, silnější neodymové s magnety N52), a v těžké a lehké variantě, aby mohl být přesně přizpůsoben vašim požadavkům.
Konstrukce skluzavkového separátoru
Skluzavkové magnety jsou vybaveny extrakční deskou, ze které je možno zachycené kovové nečistoty velmi snadno odstranit. Magnetická dveře separátoru se manuálně uvolní, oddálí od extrakční desky a zachycené nečistoty samovolně odpadnou. Tento speciální separátor je na vnitřní straně krytu magnetických dveří (které jsou v přímém kontaktu s čištěným materiálem) opatřen speciálním výstupkem, zajišťujícím maximální účinnost separace a současně zabraňujícím, aby proudící materiál nestrhnul zachycené nečistoty (a tím nesnížil kvalitu čistého produktu).
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Na jaké potrubí se separátor připojí?
Magnetický separátor MS vyrábíme buď v provedení se skříní - je tedy opatřen např. běžnými přírubami pro napojení na stávající potrubí nebo v provedení bez skříně obsahuje pouze skluzavkový magnet, který si sami zabudujete do svého potrubního systému.
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5
MS-MC N
- Magnetická indukce: 7 500 G
- Záchyt částic od 0,5 mm
Jsou velmi silné a slouží k zachycení jemných feromagnetických nečistot (jako např. kovových špon, otěru z potrubí, okují, kousků opracované nerezové oceli atd.) i z vyšší vrstvy materiálu. Pro neodymové provedení jsou zachytitelné částečky již od velikosti 60 mikrometrů, ale zachytit pochopitelně dokáží i větší feromagnetické částice.
| Výrobek | Rozměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|
| MS-MC 250 N | 250 x 250 | zobrazit PDF |
| MS-MC 300 N | 300 x 350 | zobrazit PDF |
| MS-MC 350 N | 350 x 350 | zobrazit PDF |
| MS-MC 400 N | 400 x 350 | zobrazit PDF |
| MS-MC 450 N | 450 x 350 | zobrazit PDF |
| MS-MC 500 N | 500 x 350 | zobrazit PDF |
| MS-MC 600 N | 600 x 350 | zobrazit PDF |
MS-MC doporučujeme pro šikmé potrubní systémy a skluzy, kde by instalace jiného typu separátoru byla obtížná nebo nemožná. Pro spolehlivý záchyt je nutné, aby úhel potrubí od vertikály nepřesáhl 40°; při větším sklonu může účinnost separace klesat. Separátor je dostupný s pevnou skříní (s přírubami pro napojení na stávající potrubí) i bez skříně — pouze jako skluzavkový magnet pro přímé zabudování do vlastního systému.
Čištění je manuální a probíhá ve dvou krocích: magnetické dveře se uvolní, oddálí od extrakční desky a zachycené nečistoty samovolně odpadnou. Zpětné uvolnění nečistot do čistého produktu brání speciální výstupek na vnitřní straně magnetických dveří, který drží zachycený materiál v místě separace a zabraňuje jeho stržení proudícím materiálem.
MS-MC nachází uplatnění v potravinářství, výrobě krmiv, farmaceutickém, dřevozpracujícím, chemickém a keramickém průmyslu. Vhodný je pro sypké materiály s šikmým spádem — například luštěniny, olejniny, granulované suroviny nebo prášky — kde je třeba zachytit feromagnetické nečistoty před dalším zpracováním nebo plněním.
Ano. SOLLAU disponuje oprávněním na svařování tlakových zařízení dle směrnice PED 2014/68/EU a certifikáty dle EN-ISO 3834-2, EN 1090-2, EN 13480-1 až 5 a EN 13445-1 až 5. Separátory vyrábíme svařováním certifikovanými svářeči, takže MS-MC splňuje požadavky i pro regulovaná odvětví, jako je potravinářství nebo farmacie.
Každý projekt začínáme osobní návštěvou, zaměřením a návrhem konfigurace separátoru na míru. Součástí dodávky je instalace, zprovoznění a zaškolení obsluhy; po celou dobu používání zajišťujeme autorizovaný servis. Testy vašeho materiálu provedeme zdarma s výsledky do 3 pracovních dnů.
V jakých průmyslových odvětvích se uplatní skluzavkový magnet?
Magnetický separátor pro skluz nachází uplatnění v potravinářství, výrobě krmiv, farmaceutickém, dřevozpracujícím, chemickém a keramickém průmyslu apod.
