Deskové magnetické separátory / Magnetické lucerny ML
Magnetický deskový separátor se používá k odchycení kovových nečistot z materiálů o horších sypných vlastnostech (obilniny, mouka, práškové materiály, piliny apod. by mohly zablokovat a ucpat klasické magnetické roštové separátory).
Proč deskové magnetické separátory od SOLLAU?
Stáhnout PDF
(velikost 1284 kB)
Konstrukce deskového separátoru
Tělo separátoru tvoří svařovaná nerezová skříň, která se po připojení stává integrální součástí potrubního systému. Na vstupu do těla separátoru je umístěn rozrážecí kužel, který usměrňuje proudění materiálu přímo k magnetickým deskám (umístěných - v závislosti na modelu separátoru – buď na vnitřních stranách dvířek lucerny nebo ve středové části separátoru) a zajištuje dosažení maximální efektivity separačního procesu.
Jak se čistí deskový separátor?
Magnetickou lucernu lze velmi snadno a lehce vyčistit a odpadá tak nutnost ručního odstraňování zachycených feromagnetických částic. Na požadavek jsme schopni vyrobit i lucernu s automatickým čištěním. Průhledítko po stranách magnetické lucerny umožňuje optickou kontrolu stupně zanesení magnetických desek. Magnetická lucerna je standardně dodávána s feritovými magnety, na přání ji však lze osadit silnými neodymovými NdFeB magnety.
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Na jaké potrubí se separátor připojí?
Magnetickou lucernu běžně vyrábíme v připojovacích průměrech od 100 do 300 mm, nicméně dokážeme připojovací rozměry i způsob připojení na potrubní systém (standartní příruba, příruba Jacob) upravit dle vašich potřeb.
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5

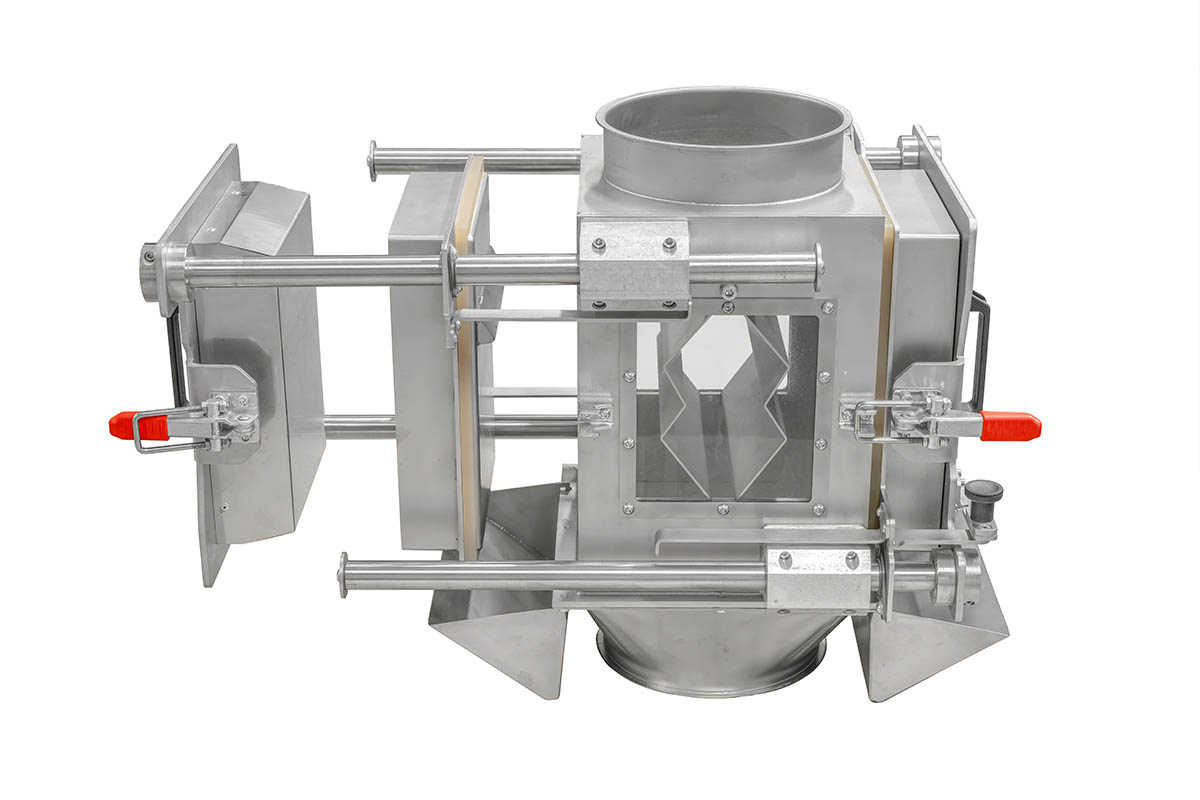

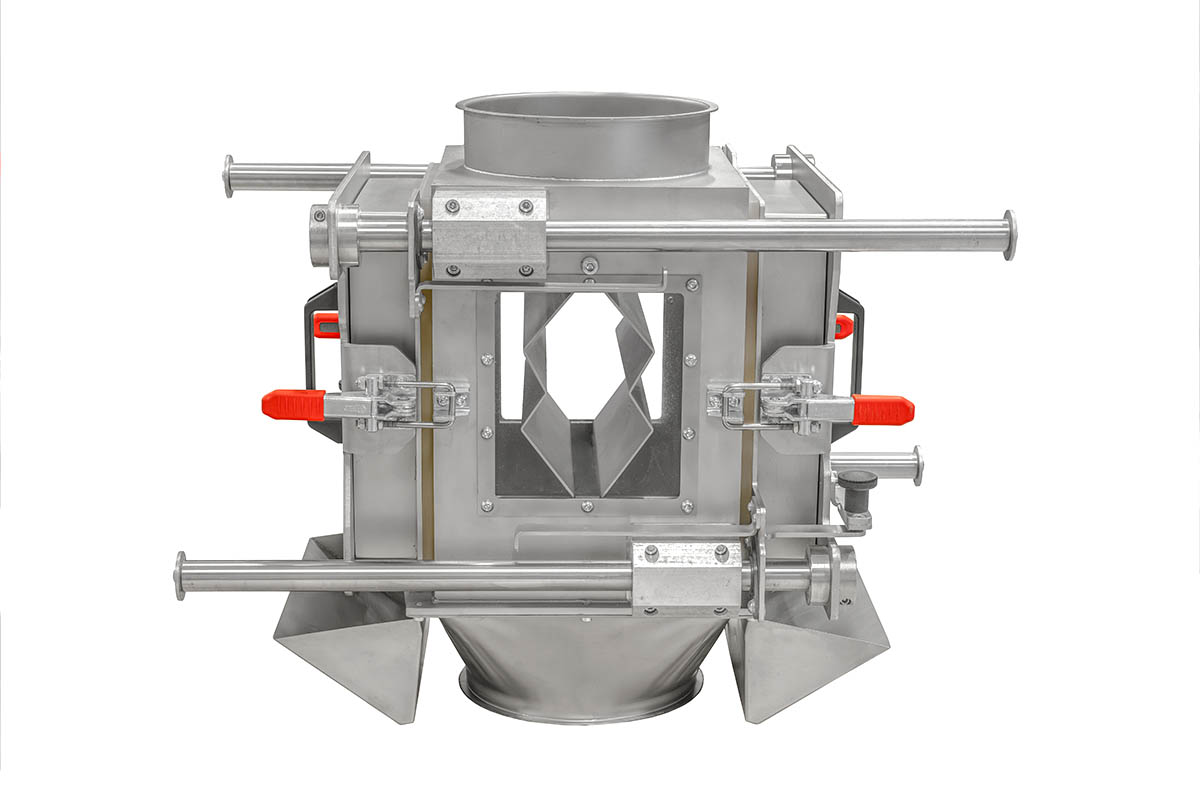

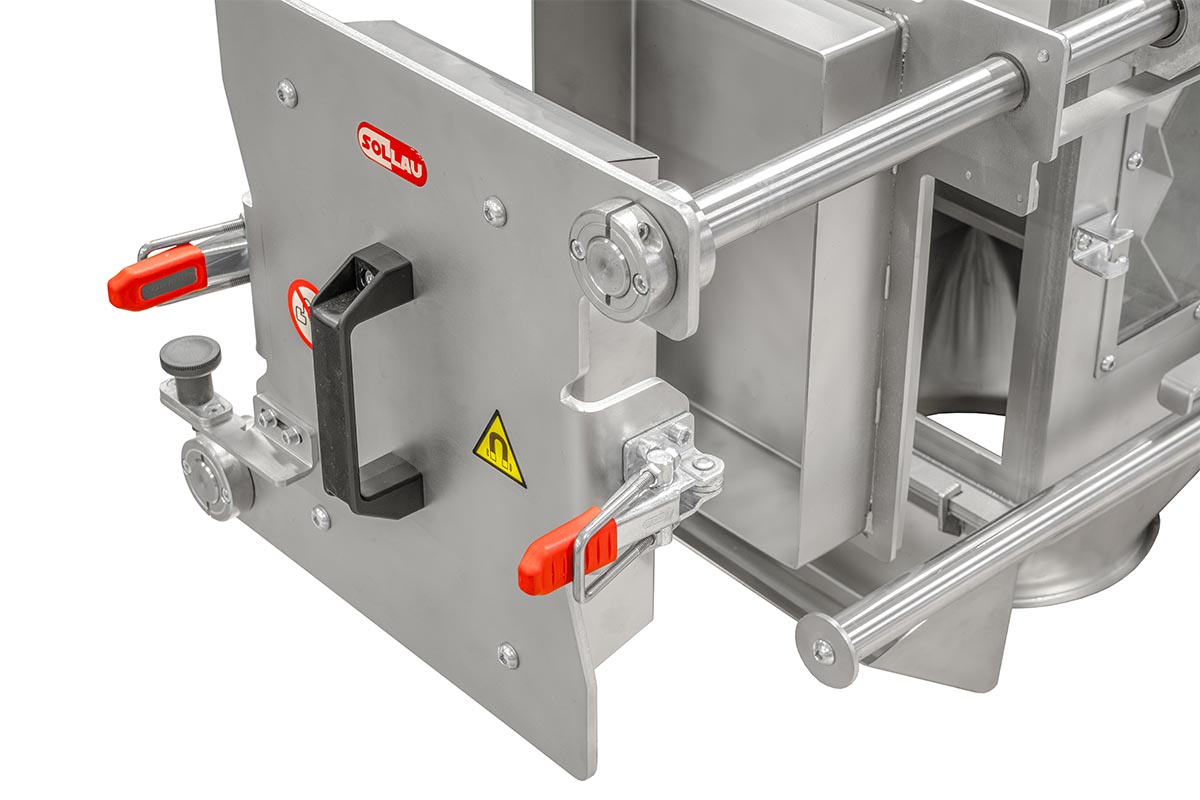

ML-LUX
- Magnetické dveře na pojezdech (= maximální komfort při čištění)
- Speciální rozhrnovací profil pro opakované navedení toku materiálu na magnetické dveře

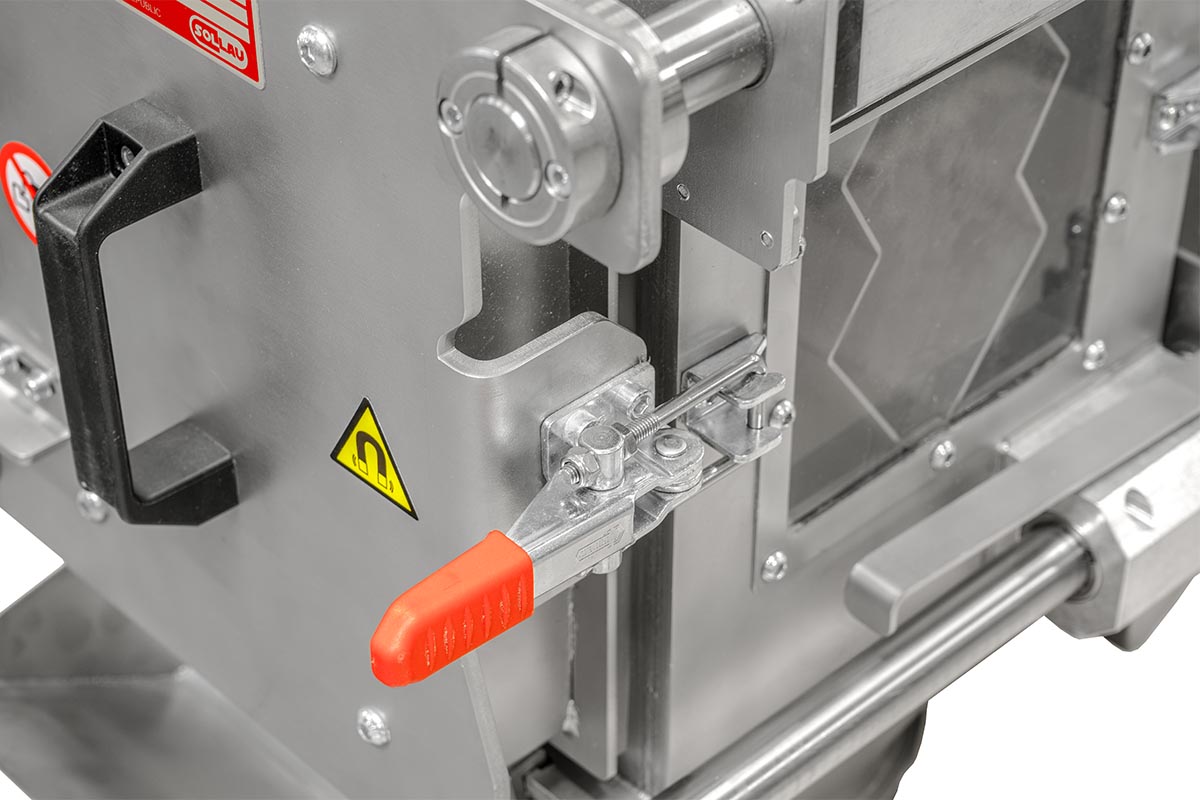

- Bezpečnostní zámek
- Průhledové kontrolní okénko
- Odnímatelná nádoba na Fe kontaminanty
- Systém snadného čištění
Je prémiovým výrobkem firmy SOLLAU v oblasti magnetických luceren. Od obdobných konkurenčních produktů se odlišuje několika výjimečnými technickými řešeními.

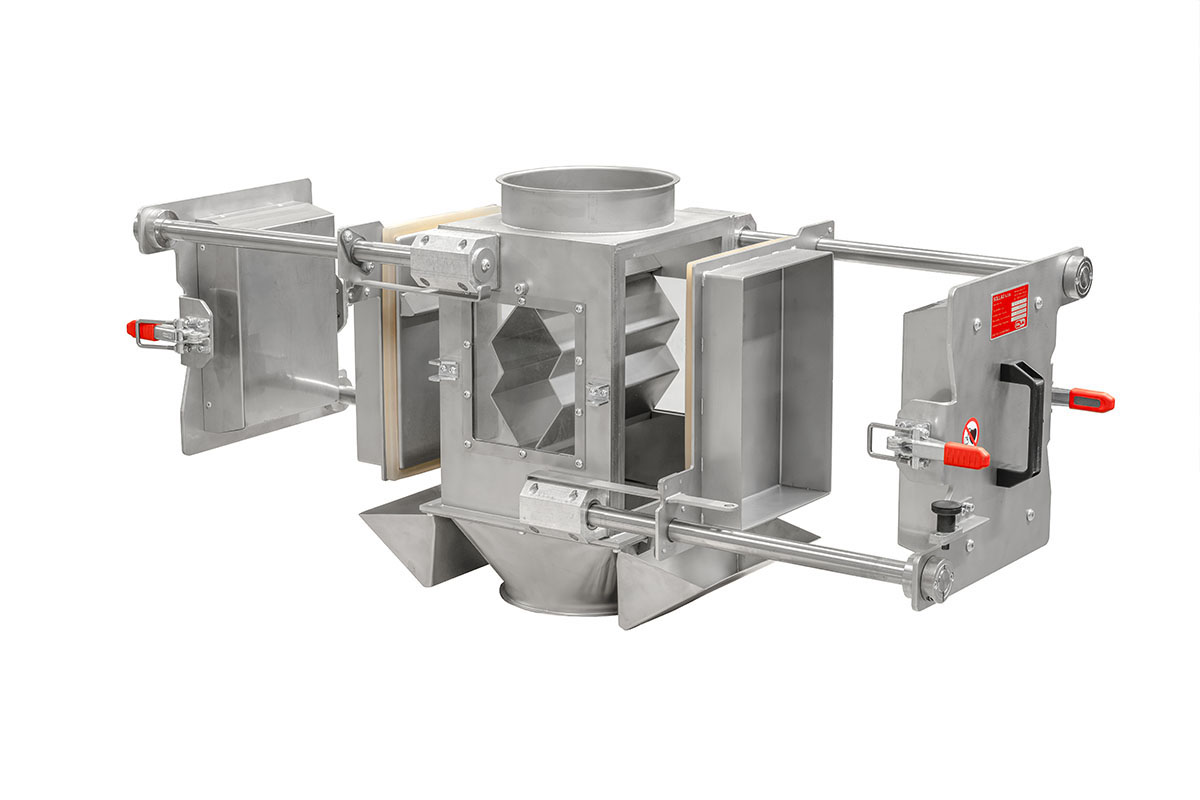

- magnetické dveře jsou umístěny na pojezdech, což velmi usnadňuje čištění separátoru (i přes značnou hmotnost magnetických jader – zejména u magnetických luceren velkých průměrů – mohou s jádry snadno manipulovat dokonce i ženy)

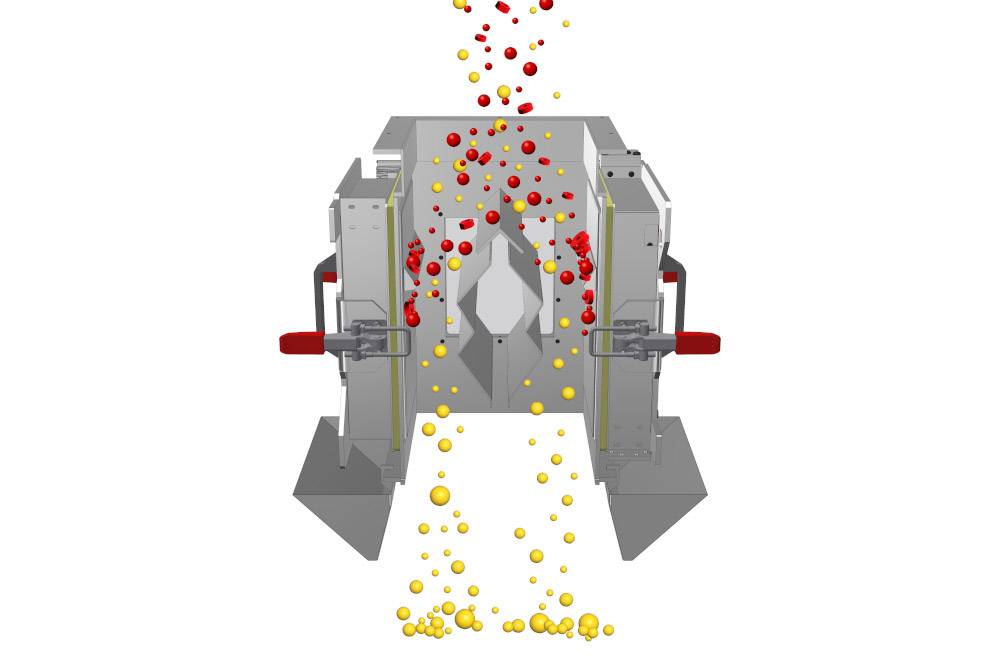

- separátor se čistí dvoupolohově – nejprve se dveřní komplet na pojezdech vysune do první polohy a pak se magnetická jádra oddálí do další polohy, což vede k automatickému odpadnutí feromagnetických částic, nashromážděných na povrchu nerezových krycích desek
- pod magnetickými dveřmi se nacházejí nádobky, do nichž se při čištění separátoru komfortně zachytává odseparovaný feromagnetický materiál
- za účelem dosažení maximální efektivnosti magnetické separace je tento výrobek vybaven kromě standardní rozhrnovací stříšky ještě i speciálním rozhrnovacím hranolem, který se vkládá dovnitř separátoru a opakovaně navádí materiál na magnetické desky. V případě špatně prostupných materiálů nebo požadavku na extrémně vysoké výrobní kapacity je možno rozhrnovací hranol ze zařízení rychle a bezproblémově vyjmout.
Tuto lucernu můžeme nabídnout též ve verzi s automatickým čištěním.
Feritová verze
| Výrobek | Max. kapacita (m3/h) | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| ML LUX 100 F | 10 | 100 | zobrazit PDF |
| ML LUX 120 F | 30 | 125 | zobrazit PDF |
| ML LUX 150 F | 40 | 150 | zobrazit PDF |
| ML LUX 200 F | 75 | 200 | zobrazit PDF |
| ML LUX 250 F | 100 | 250 | zobrazit PDF |
| ML LUX 300 F | 150 | 300 | zobrazit PDF |
Neodymová verze
| Výrobek | Max. kapacita (m3/h) | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| ML LUX 100 N | 10 | 100 | zobrazit PDF |
| ML LUX 120 N | 30 | 120 | zobrazit PDF |
| ML LUX 150 N | 40 | 150 | zobrazit PDF |
| ML LUX 200 N | 75 | 200 | zobrazit PDF |
| ML LUX 250 N | 100 | 250 | zobrazit PDF |
| ML LUX 300 N | 150 | 300 | zobrazit PDF |
ML
- Jednoduchá obsluha i čištění
- Průhledové kontrolní okénko
- Systém snadného čištění
- Zapůjčení separátoru

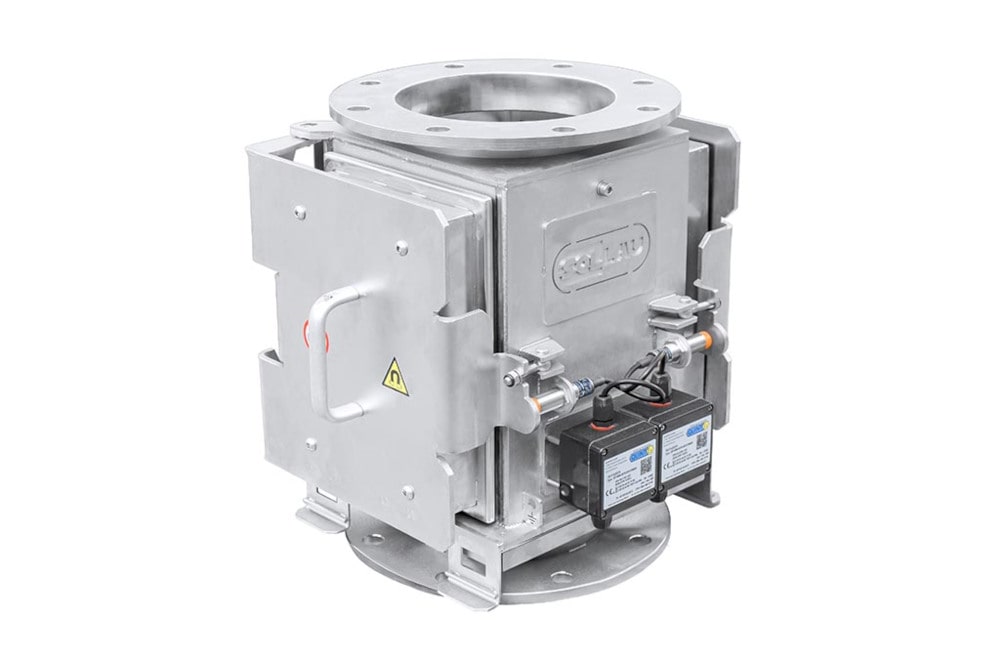

Tento separátor osvědčené standardní konstrukce má na vnitřních stranách dveří umístěna feritová nebo neodymová magnetická jádra (chráněná krycími nerezovými deskami), která v kombinací s rozhrnovací stříškou zabezpečují vysokou účinnost magnetické separace.
Při čištění separátoru se krycí nerezové desky odklopí od povrchu magnetů a zachycené feromagnetické kontaminanty samovolně odpadnou. Pro zabezpečení trvalé vizuální kontroly separačního procesu je zařízení vybaveno velkými oboustrannými průhledítky.
Feritová verze
| Výrobek | Max. kapacita (m3/h) | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| ML 100 F | 10 | 100 | zobrazit PDF |
| ML 120 F | 30 | 120 | zobrazit PDF |
| ML 150 F | 40 | 150 | zobrazit PDF |
| ML 200 F | 75 | 200 | zobrazit PDF |
| ML 250 F | 100 | 250 | zobrazit PDF |
| ML 300 F | 150 | 300 | zobrazit PDF |
| ML 350 F | 210 | 350 | zobrazit PDF |
| ML 400 F | 270 | 400 | zobrazit PDF |
Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.
Neodymová verze
| Výrobek | Max. kapacita (m3/h) | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| ML 100 N | 10 | 100 | zobrazit PDF |
| ML 120 N | 30 | 125 | zobrazit PDF |
| ML 150 N | 40 | 150 | zobrazit PDF |
| ML 200 N | 75 | 200 | zobrazit PDF |
| ML 250 N | 100 | 250 | zobrazit PDF |
| ML 300 N | 150 | 300 | zobrazit PDF |
| ML 350 N | 210 | 350 | zobrazit PDF |
| ML 400 N | 270 | 400 | zobrazit PDF |
Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.
ML EKO
- Atraktivní poměr cena/výkon
- Průhledové kontrolní okénko
- Magnetické jádro umístěno ve středu separátoru (přímo v toku materiálu)
Jde o ekonomickou, ale přitom plně funkční obdobu magnetického deskového separátoru. Hlavní rozdíl - oproti běžným deskovým separátorům – spočívá v tom, že magnetické jádro (kryté nerezovým opláštěním) klínovítého tvaru je umístěno uprostřed separátoru (nachází se tedy přímo v toku materiálu).
Separátor proto také není v horní části vybaven rozhrnovací stříškou, ale naopak se na jeho bočních stranách nacházejí v několika řadách deflektory, opakovaně navádějící tok materiálu na středové magnetické jádro a zabezpečující vysokou účinnost separačního procesu. Při čištění se vyklopí dveře, na kterých je připevněno magnetické jádro. Následně je nutné ručně očistit zachycené feromagnetické částice. Pro optickou kontrolu materiálového toku a procesu separace je separátor opatřen velkým průhledítkem.
Feritové verze
|
Výrobek | Max. kapacita (m3/h) | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| ML EKO 100 F | 10 | 100 | zobrazit PDF |
| ML EKO 120 F | 30 | 120 | zobrazit PDF |
| ML EKO 150 F | 40 | 150 | zobrazit PDF |
| ML EKO 200 F | 75 | 200 | zobrazit PDF |
| ML EKO 250 F | 100 | 250 | zobrazit PDF |
| ML EKO 300 F | 150 | 300 | zobrazit PDF |
Neodymové verze
| Výrobek | Max. kapacita (m3/h) | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|---|
| ML EKO 100 N | 10 | 100 | zobrazit PDF |
| ML EKO 120 N | 30 | 125 | zobrazit PDF |
| ML EKO 150 N | 40 | 150 | zobrazit PDF |
| ML EKO 200 N | 75 | 200 | zobrazit PDF |
| ML EKO 250 N | 100 | 250 | zobrazit PDF |
| ML EKO 300 N | 150 | 300 | zobrazit PDF |
- Magnetická lucerna – výroba cukru (případová studie)
- Účinné odstranění kovových nečistot při výrobě dřevěných pelet díky použití magnetického separátoru (případová studie)
- Separace kovů z granulované krmné směsi (případová studie)
- Ochrana drtiče a redukce nákladů na jeho údržbu při zpracování kalafunové pryskyřice (případová studie)
Proč deskové magnetické separátory od SOLLAU?
Stáhnout PDF
(velikost 1284 kB)
Deskový magnetický separátor ML (magnetická lucerna) je určen k zachycení kovových nečistot z materiálů se špatnými sypnými vlastnostmi — jako jsou obilniny, mouka, práškové materiály nebo piliny — které by mohly ucpat a zablokovat klasické roštové separátory.
Nabízíme tři varianty: ML-LUX je prémiový model s magnetickými dveřmi na pojezdech, dvoupolohovým čištěním s automatickým odpadem kontaminantů a odnímatelnou nádobou na zachycené kovy. Standardní ML má magnetická jádra na vnitřních stranách dveří s rozhrnovací stříškou a čistí se odklopením krycích desek. ML EKO je ekonomická verze s klínovitým magnetickým jádrem umístěným přímo ve středu separátoru a s deflektory po stranách.
U standardního ML a ML EKO se krycí nerezové desky odklopí od magnetů a zachycené feromagnetické nečistoty samovolně odpadnou; ML EKO vyžaduje ruční očištění. U ML-LUX se magnetický komplet na pojezdech vysune do první polohy a jádra se oddálí do druhé — kontaminanty odpadnou automaticky do odnímatelné nádoby, takže s těžkými magnetickými jádry může manipulovat i obsluha bez větší fyzické námahy.
Standardně dodáváme ML s feritovými magnety. Na přání lze separátor osadit silnými neodymovými NdFeB magnety, které zajistí vyšší magnetickou indukci a lepší zachycení jemnějších feromagnetických nečistot.
Standardně vyrábíme magnetické lucerny v připojovacích průměrech od 100 do 300 mm (modely ML a ML-LUX až do 400 mm); připojovací rozměry i způsob připojení — standardní příruba nebo příruba Jacob — lze upravit podle potřeb zákazníka.
Všechny modely ML jsou vybaveny průhledovým kontrolním okénkem, které umožňuje optickou kontrolu stupně zanesení magnetických desek bez nutnosti otevírat separátor. U ML a ML-LUX jsou průhledítka oboustranná a přehledná.
ML se uplatní v potravinářství, farmaceutice, dřevozpracujícím, chemickém, keramickém průmyslu i v recyklaci — všude tam, kde jsou zpracovávány sypké materiály se špatnými průtokovými vlastnostmi. Některé modely jsou k dispozici k okamžitému odběru ze skladu; zdarma provedeme také testy vašeho materiálu před nákupem.
V jakých průmyslových odvětvích se uplatní deskový magnetický separátor?
Magnetický deskový separátor nachází uplatnění v potravinářství, farmaceutice, dřevozpracujícím, chemickém a keramickém průmyslu apod.
