Mobilní třídící linka – přehled technologií
Mobilní separační linka pro třídění magnetických a nemagnetických kovů od inertního materiálu. Skládá se z dvou modulů. Oba moduly jsou umístěny na abroll platformě a je tak možné celou třídicí linku snadno přemístit.
Třídicí linka obsahuje standardní magnetické separátory pro oddělení železných nečistot a eddy current separátor pro separaci nemagnetických kovů od nekovových materiálů.
Druhá část mobilní třídicí linky je zakrytována. Každou část linky je možné používat samostatně, nebo společně – dle účelu separace.
Složení mobilní separační linky i její jednotlivé komponenty navrhneme tak, aby vyhovovala účelu separace a Vašim potřebám!
Mobilní třídicí linka se skládá z těchto zařízení

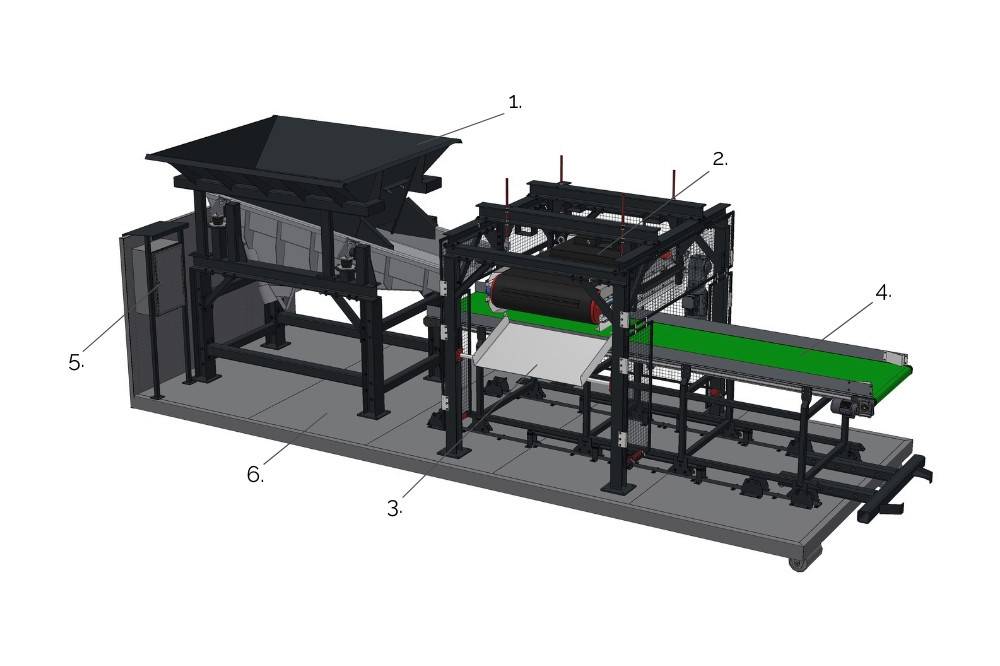

Modul 1
- Vibrační podavač s násypkou
- Samočisticí magnetická deska DND-AC
- Skluz – Fe kontaminanty
- Pásový dopravník
- Rozvaděč 1
- Abroll kontejner 1
Modul 2
- Pásový dopravník lomený
- Magnetický buben
- Skluz Fe kontaminanty
- ECS – E BULL
- Pásový dopravník – inertní materiál
- Pásový dopravník – nemagentické kovy (Al)
- Vynášecí dopravník
- Rozvaděč 2
- Abroll kontejner 2
1 Vibrační podavač s násypkou
- Vibrační žlab – délka 3000 mm, šířka 950 mm
- Objem násypky cca 1,5 m3
- Materiál násypky - ocel 11 373/11 523
- Povrchová úprava – lakování RAL dle požadavku
2 Samočisticí magnetická deska DND-AC Ms2 F JAGUAR – magnetická separace 1. stupěň
- Automatický magnetický separátor pro odstranění Fe částic
- 1. stupeň magnetické separace – zachytí hlavní objem feromagnetických částic
- Feritové magnety
- Závěsná výška 270 mm
- Konstrukce pro zavěšení DND-AC je demontovatelná tak, aby separační linka mohla fungovat bez tohoto stupně magnetické separace
- Material konstrukce - ocel 11 373/11 523
- Povrchova úprava konstrukce - lakování RAL dle požadavku
3 Skluz – Fe kontaminanty
4 Pásový dopravník
- Pracovni šířka pásu - 800 mm
- Délka dopravniku - 3500-4000 mm
- Pohon NORD 1,1 kW s frekvenčnim měničem
- Material dopravníku - ocel 11 373/11 523
- Povrchova úprava dopravníku - lakování RAL dle požadavku
5 Rozvaděč 1
- Ovládání vibračního podavače + DND-AC + pásový dopravník
- Samostatný rozvaděč pro modul 1 - je možné jej propojit s Rozvaděčem 2 (ovládající modul 2) a celou třídicí linku ovládat z Rozvaděče 2
6 Abroll kontejner 1
- Rozměry: 6500 x 2550 x 1470 mm.
- Hák 50 mm – ocel 11523 – tvar dle DIN 30722.
- Výška háku 1570 mm.
- Ližiny INP 180, rozteč dle DIN 30722 – výztuha u ližin dle DIN 30722.
- Stojny INP 180.
7 Pásový dopravník lomený
- Pracovni šířka pásu - 800 mm
- Délka dopravniku - 3600 mm
- Pohon NORD 1,1 kW s frekvenčnim měničem
- Material dopravníku - ocel 11 373/11 523
- Povrchova úprava dopravníku - lakování RAL dle požadavku
8 Magnetický buben MBZ 304 N 800 – magnetická separace 2. stupeň
- Automatický magnetický separátor pro odstranění Fe částic
- 2. stupeň magnetické separace – pro zajištění dokonalého oddělení Fe částic
- Velmi silné neodymové NdFeB magnety
- Průměr bubnu 204 mm, délka bubnu 800 mm
- Krytování bubnu – nerez 1.4301
- Možnost nastavení polohy magnetického bubnu
- Material konstrukce - ocel 11 373/11 523
- Povrchova úprava konstrukce - lakování RAL dle požadavku
9 Skluz – Fe kontaminanty
- Osazen vibro pohonem
10 Eddy current separátor ECS–E 800 BULL 12 – separace nemagnetických kovů
- Separátor na bázi vířivých proudů – separace nemagnetických kovů (hliník, měď, mosaz) od inertního materiálu (dřevo, plast, papír,…)
- Eddy current separátor s excentricky uloženým rotorem
- Separace částic od 1 mm
- Šířka pásu 800 mm
- Plynulé nastavování polohy rotoru za chodu separátoru
11 Pásový dopravník – inertní materiál
- Odvod odseparovaného inertního materiálu – dřevo, papír, plast, sklo,…
- Dopravník uložen na kolejnicích – snadné vysunutí a zasunutí dopravníku (pro potřeby přepravy)
12 Pásový dopravník – nemagnetické kovy
- Odvod odseparovaných nemagnetických kovů – hliník, měď, mosaz,…
- Dopravník uložen na kolejnicích – snadné vysunutí a zasunutí dopravníku (pro potřeby přepravy)
13 Šikmý dopravník – nemagnetické kovy
- Vynášení odseparovaných nemagnetických kovů do kontejneru
- Pracovni šířka pásu - 500 mm
- Pohon NORD 1,1 kW s frekvenčnim měničem
- Material dopravníku - ocel 11 373/11 523
- Povrchova úprava dopravníku - lakování RAL dle požadavku
14 Rozvaděč 2
- Ovládání magnetického bubnu + ECS - E + dopravníků
- Samostatný rozvaděč pro modul 2 - je možné jej propojit s Rozvaděčem 1 (ovládající modul 1) a celou třídicí linku ovládat z Rozvaděče 2
15 Abroll kontejner 2 – s krytováním
- Abroll kontejnerová základna do 12 t, posunovací 2 boční plachty, zadní plachta, pevná střecha
- Rozměry: 6500 x 2470 x 2484 mm.
- Střecha – pevná střecha z plechu tl. 1,5 mm
- Bočnice – posuvná plachta napínaná pomocí popruhů, zadní plachta přehazovací
- Hák 60 mm – ocel 11523 – tvar dle DIN 30722.
- Výška háku 1570 mm.
