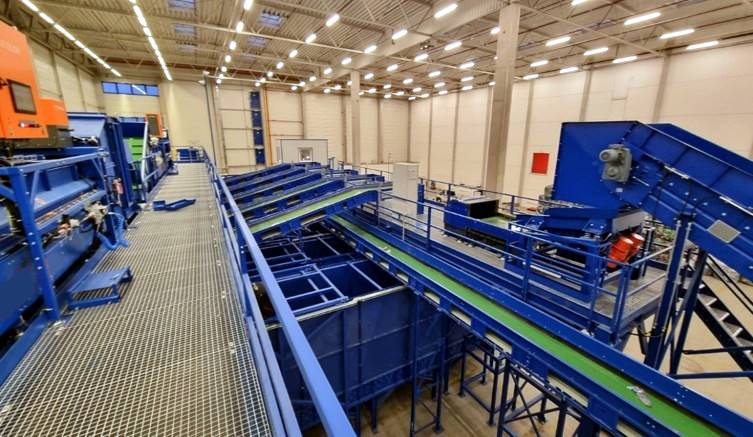

Automatická třídicí linka na třídění PET lahví, Al a Fe plechovek
Automatická třídicí linka je navržena na kapacitu 4 500 kg/hodinu a slouží k roztřídění odpadu ze "žlutých popelnic", tedy PET lahví, aluminiových a železných plechovek.
Balíky s materiálem jsou rozbaleny a následně pak materiál prochází rotačním sítem.
Feromagnetické plechovky jsou odseparovány dvojicí velmi silných magnetických desek nad dopravník s automatickým čištěním DND-AC TIGER.
Ke spolehlivému oddělení aluminiových plechovek dojde na eddy current separátoru ECS – C s centricky uloženým rotorem. Před ECS separátorem je materiál rozvrstven pomocí vibračního podavače. Toto rovnoměrné rozvrstvení je podmínkou dobré funkce ECS separátoru.
Na závěr jsou PET lahve s pomocí NIR / VIS spektrofotometru tříděny dle barevnosti.
Jednotlivé frakce jsou drceny a lisovány.
Funkčnost celé třídicí linky i jejich jednotlivých částí je kontrolována pomocí kamerového systému. Výhodou je možnost vzdáleného přístupu k jednotlivým ovládacím prvkům třídicí linky.
- Kapacita separační linky: 4,5 tuny/hodinu + 3,5 tuny/hodiny (Al obaly)
- Garantovaná účinnost separace: 95 %
Výstup
Odpad roztříděný do následujících skupin:
- 3D PET lahve
- Aluminiové plechovky
- Železné plechovky
Třídicí linka se skládá z těchto zařízení
- Dopravní systémy
- Magnetická deska s automatickým čištěním DND-AC TIGER
- Vibrační dopravník
- Magnetický separátor nemagnetických kovů – Eddy current separátor s centricky uloženým rotorem ECS–C 1000 RAM – pro šířku pásu 1000 mm
- NIR / VIS spektrofotometr
- Rotační síto
- Akumulační zásobníkové boxy
- Lisovací zařízení
- Drtiče
- Ocelová konstrukce
- Komplexní řídicí systém s PLC výstupy přímo na lince
- Vzdálený přístup
- Kamerový dohled
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Tato linka je určena pro třídění odpadu ze žlutých popelnic — tedy materiálu, jehož hlavními složkami jsou PET lahve, hliníkové a železné plechovky — při kapacitě 4 500 kg/h. Oproti lince s kapacitou 5 t/h nabízí kompaktnější řešení s ECS separátorem pro šíři pásu 1 000 mm a dvojicí magnetických desek DND-AC TIGER s automatickým čištěním; linku na komunální odpad doporučujeme tam, kde vstupní směs obsahuje také organiku, papír a lehkou frakci.
Linka je navržena na zpracování 4 500 kg materiálu za hodinu; u hliníkových obalů dosahuje kapacity 3 500 kg/h. Garantovaná účinnost separace je 95 %.
Separace probíhá ve třech navazujících krocích: feromagnetické železné plechovky jsou nejprve zachyceny dvojicí magnetických desek DND-AC TIGER s automatickým čištěním umístěných nad dopravním pásem. Hliníkové plechovky jsou následně odděleny od PET lahví indukčním separátorem ECS–C 1000 RAM s koncentricky uloženým rotorem pro šíři pásu 1 000 mm; PET lahve jsou v závěru roztříděny podle barvy NIR/VIS spektrofotometrem.
Vibrační dopravník rovnoměrně rozmístí materiál na pásu těsně před vstupem do ECS separátoru. Rovnoměrné rozložení vrstvy je podmínkou správné funkce indukční separace — bez něj by mohlo docházet ke snížení účinnosti oddělení hliníkových plechovek.
Oddělené železné i hliníkové plechovky jsou zpracovány lisovacím zařízením a drtiči přímo v rámci linky. Výsledkem jsou tři čisté druhotné suroviny — 3D PET lahve, hliníkové plechovky a železné plechovky (slisované a rozdrcené) — připravené k přímému prodeji.
Linka je vybavena kamerovým dohledem a řídicím systémem na bázi PLC; součástí dodávky je také vzdálený přístup k ovládání, který umožňuje sledovat provoz a diagnostikovat případné problémy bez nutnosti fyzické přítomnosti obsluhy na místě.
Každou třídicí linku projektujeme a vyrábíme na zakázku podle konkrétního druhu materiálu, jeho granulometrie a požadované kapacity. Realizujeme rovněž linky na třídění komunálního odpadu, plastového odpadu, skla a dalších surovin — konfiguraci zařízení vždy přizpůsobujeme konkrétnímu využití.
Dodávka pokrývá celý proces — od průzkumu lokality, projektu a výroby na míru přes montáž, uvedení do provozu a školení obsluhy až po autorizovaný servis po celou dobu životnosti zařízení. Na magnetické komponenty poskytujeme záruku až 10 let; před objednávkou nabízíme bezplatné otestování Vašeho materiálu s garantovaným provedením do tří dnů.
