Automatická třídící linka pro PET lahve, hliníkové a železné plechovky

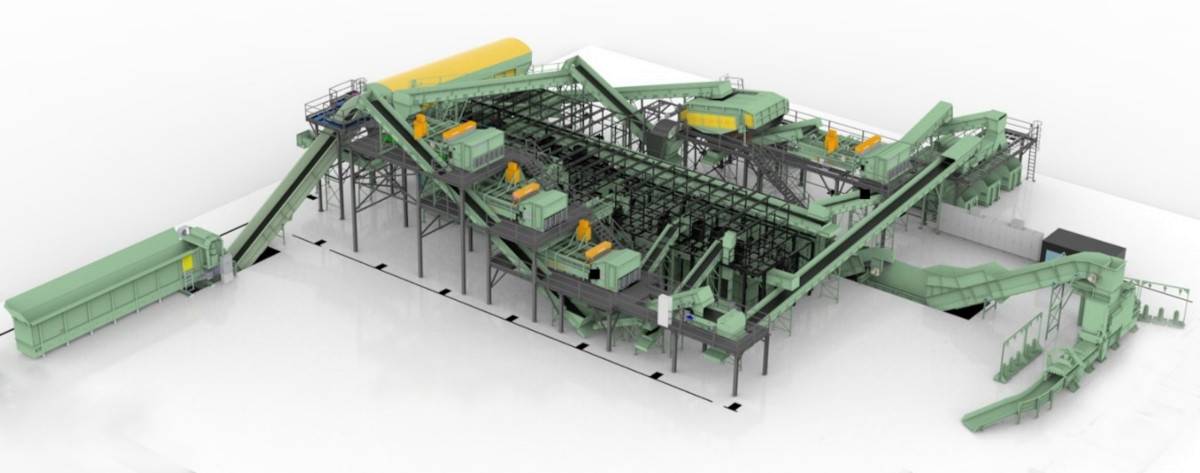

Automatická třídicí linka se skládá z více než 500 metrů dopravníků (lomených, rovných a šikmých) a je navržena na kapacitu 5 000 kg/hodinu. Linka byla vybudována za účelem roztřídění odpadu ze "žlutých popelnic", tedy PET lahví, aluminiových a železných plechovek.
Třídicí linka je monitorována kamerovým systémem s 25 kamerami. Všechny komponenty linky jsou ovládány pomocí řídicího systému s PLC výstupy přímo na lince a napojením na centrální řídicí pult (velín). Třídicí linka je vybavena klimatizovaným ručním dotřiďovacím pracovištěm pro 2 – 12 pracovníků.
Na počátku linky jsou balíky s materiálem jsou rozbaleny a materiál následně prochází rotačním sítem.
K separaci feromagnetických plechovek je využit velmi silná magnetická deska s automatickým čištěním DND-AC BEAST, která je umístěna nad dopravníkem a spolehlivě oddělí Fe plechovky od ostatního materiálu.
Následně je materiál rozvrstven vibračním podavačem a následně dojde k oddělení aluminiových plechovek od PET lahví. K tomu je využit eddy current separátor (separátor nemagnetických kovů) ECS-C o šíři pásu 1500 mm. Separátor této šíře jsme volili proto, aby byl schopen zpracovat požadovanou hodinovou kapacitu.
Na závěr jsou PET lahve s pomocí NIR spektrofotometrů tříděny dle barevnosti a lisovány do balíků.
- Kapacita separační linky: 5 tun/hodinu
- Garantovaná účinnost separace: 95 %
Výstup
Odpad roztříděný do následujících skupin:
- 3D PET lahve
- Aluminiové plechovky
- Železné plechovky
Třídicí linka se skládá z těchto zařízení
- Dopravní systémy – 33 různých dopravníků (lomené, rovné, šikmé) o celkové délce více než 500 m
- Rozbalíkovací stroj
- Magnetická deska s automatickým čištěním DND-AC Mx3 F BEAST
- Vibrační dopravník
- Magnetický separátor nemagnetických kovů – Eddy current separátor s centricky uloženým rotorem ECS – C 1500 RAM – pro šířku pásu 1500 mm
- NIR spektrofotometr
- Bubnové síto
- Automatický balíkovací lis
- Akumulační zásobníkové boxy
- Lisovací kontejnery
- Ruční klimatizované dotřiďovací pracoviště pro 2 – 12 pracovníků
- Ocelová konstrukce
- Komplexní řídicí systém s PLC výstupy přímo na lince a napojení na řídicí středisko
- Kamerový systém s 25 kamerami
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Tato linka je určena pro třídění odpadu ze žlutých popelnic, tedy materiálu, kde jsou hlavními složkami PET lahve, aluminiové a železné plechovky. Linku pro komunální odpad volíme tam, kde vstupní směs zahrnuje i organiku, papír a lehkou frakci; linky zaměřené výhradně na plastový odpad doporučujeme tehdy, kdy plechovky v materiálu nejsou zastoupeny nebo jsou eliminovány dřívějšími kroky procesu.
Linka je navržena na kapacitu 5 tun materiálu za hodinu. Garantovaná účinnost separace je 95 %.
Separace probíhá ve třech po sobě jdoucích krocích: feromagnetické železné plechovky jsou odstraněny magnetickou deskou s automatickým čištěním DND-AC Mx3 F BEAST umístěnou nad dopravníkem. Aluminiové plechovky jsou poté odděleny od PET lahví magnetickým separátorem neželezných kovů ECS–C 1500 RAM s centricky uloženým rotorem pro šíři pásu 1 500 mm; na závěr jsou PET lahve tříděny dle barevnosti NIR spektrofotometrem.
NIR spektrofotometr rozpozná materiálové složení a barvu každé PET lahve a roztřídí je do příslušných frakcí; výstupní materiál je poté lisován do balíků automatickým balíkovacím lisem. Výstup linky tak tvoří tři čisté komodity – 3D PET lahve, aluminiové plechovky a železné plechovky – připravené pro přímý prodej druhotných surovin.
Ruční klimatizované dotřiďovací pracoviště je dimenzováno pro 2 až 12 pracovníků a zajišťuje finální kontrolu a dočištění výstupních frakcí. Funguje jako záchytný stupeň pro materiál, který nebylo možné automaticky zařadit, a tím přispívá k maximální čistotě výstupních surovin.
Linka je monitorována kamerovým systémem s 25 kamerami a všechny komponenty jsou ovládány řídicím systémem s PLC výstupy přímo na lince, napojeným na centrální řídicí pult – velín. Tento systém umožňuje vzdálený dohled nad provozem i rychlou diagnostiku případných problémů.
Každou třídicí linku navrhujeme a vyrábíme na míru podle konkrétního druhu materiálu, jeho frakce a požadované kapacity. Realizujeme také linky pro třídění komunálního odpadu, plastového odpadu, odpadového skla i dalších komodit – konfigurace zařízení vždy přizpůsobujeme konkrétnímu záměru.
Dodávka zahrnuje celý proces od zaměření, návrhu a výroby na míru přes instalaci, zprovoznění a zaškolení obsluhy až po autorizovaný servis po celou dobu životnosti zařízení. Na magnetické prvky poskytujeme záruku až 10 let; před objednávkou nabízíme bezplatné testování Vašeho materiálu s garantovaným provedením do tří dnů.
