Magnetické čeřiče plechů MC
Magnetický čeřič plechů MC je obvykle osazen feritovými magnety. Na zvláštní přání dodáme čeřič s extrémně silnými neodymovými NdFeB magnety. Čeřič slouží ke snadnému odebírání nastohovaných plechů.

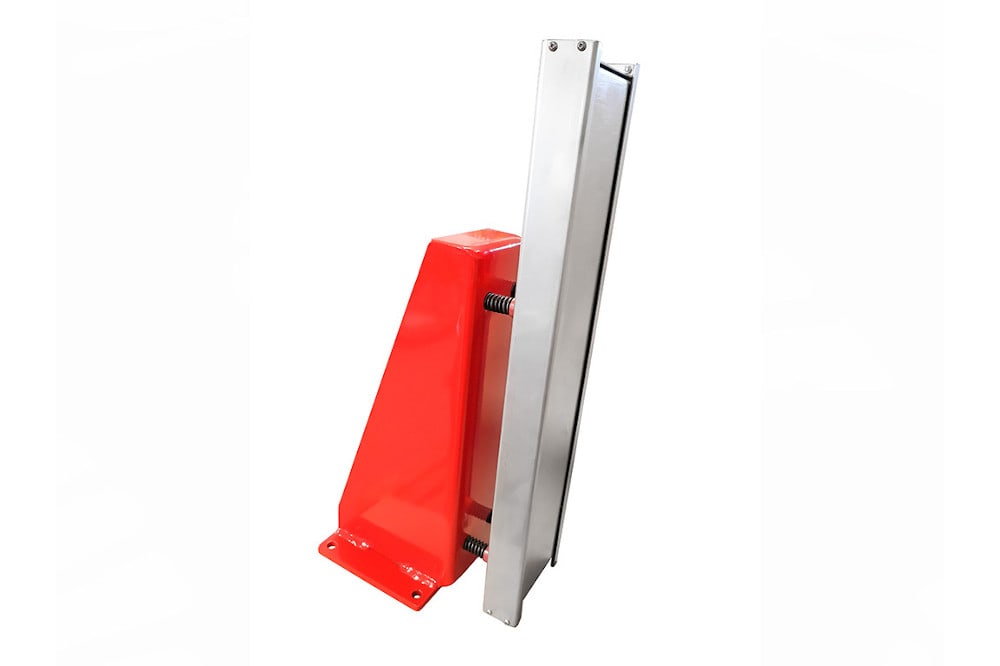

Základním komponenty, ze kterých se skládá magnetický čeřič, jsou magnetický blok v nerezovém opláštění a nosná konzola pro uchycení magnetického bloku.
Jak fungují magnetické čeřiče plechů?
Běžné feritové čeřiče plechů MC jsou určené pro feromagnetické plechy o síle do 3 mm a pro stohy plechů o maximální výšce do 530 mm. Pro výběr správného typu a množství potřebných magnetických čeřičů je nezbytné definovat rozměr a sílu jednotlivých feromagnetických plechů, výšku stohu a také povrchovou úpravu plechů. Je důležité zda jsou plechy lepivé, tedy např. povrchově ošetřené olejem, nebo suché), protože všechny tyto parametry ovlivňují aplikaci čeřičů.
Proto zákazník, který pracuje např. se suchými plechy o síle 1 mm, rozměru 900 x 600 mm a výšce stohu 50 mm potřebuje odlišný magnetický čeřič než zpracovatel naolejovaných plechů o síle 2,5 mm, rozměru 2 000 x 1 000 mm a výšce stohu 500 mm. Zatímco k rozčeření v prvním případě postačí jeden kus nejslabšího modelu čeřiče MC-F80, ve druhém případě bude vhodné použít současně několik čeřičů nejsilnějšího typu MC-F530.
Výhody permanentních magnetických čeřičů plechů MC
- silné, stabilní a neměnné magnetické pole po dlouhá léta
- malé rozměry a nízká hmotnost
- v porovnání s jinými systémy na oddělování plechů (např. pomocí stlačeného vzduchu apod.) je oddělování plechů pomocí magnetických čeřičů mnohem levnější
- odpadá pracné mechanické oddělování plechů, které jsou slepené vrstvou oleje, leštidla apod. a snižuje se riziko poškození povrchu plechů při jejich automatickém odebírání a zpracování
- výjimečné konstrukční řešení umožňuje použít jedinou základní konzolu pro uchycení až čtyř různých typů magnetických bloků čeřičů. Jinými slovy, pokud již máte jednu základnu čeřiče, při eventuální potřebě jinak silného čeřiče si již konzolu znovu nepořizujete, ale zakoupíte si pouze další magnetický blok, který na konzolu snadno přišroubujete.
- magnetické bloky lze použít také samostatně bez základny čeřiče, ovšem s konzolou je používání čeřiče mnohem jednodušší
Jak se používají magnetické čeřiče plechů?
Použití magnetického čeřiče je velmi jednoduché, separátor plechů se prostě jen přiloží ke stohu plechů a silné magnetické pole od sebe oddělí (rozčeří) jednotlivé listů plechů. Plechy lze rychle, pohodlně a hlavně bezpečně odebírat k dalšímu zpracování bez použití nářadí, protože po sejmutí horního plechu se plech pod ním automaticky přesouvá nahoru.
Snadná objednávka v e-shopu
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!

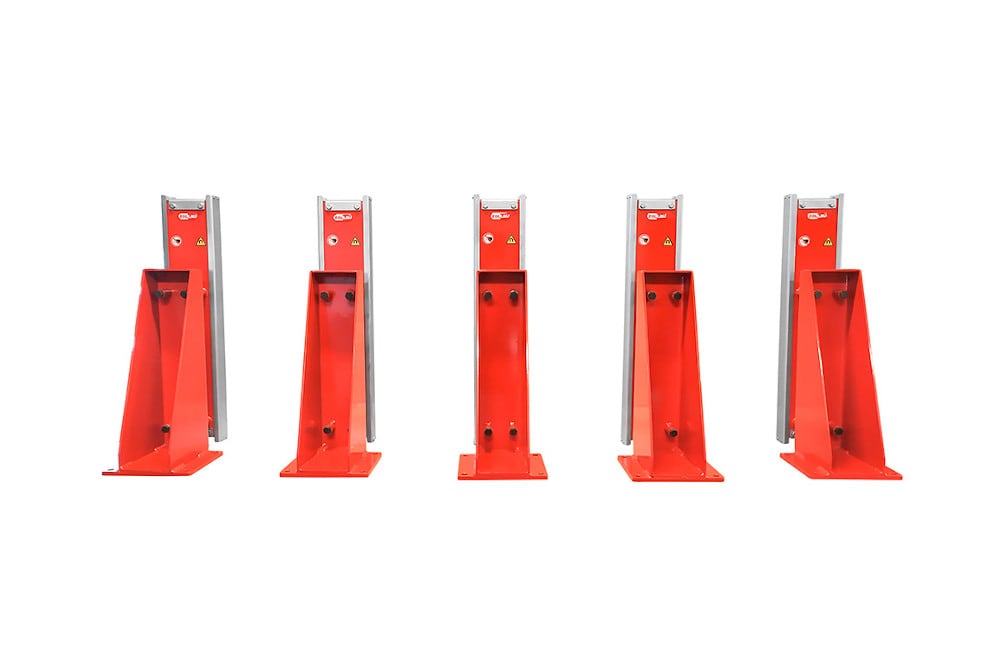

MC-F
- Atraktivní poměr cena/výkon
- Standardní feritové provedení
- Pro stohy plechů o výšce až 530 mm
- Max. tloušťka plechu: 3 mm
Magnetický čeřič je standardně osazen silnými feritovými magnety (na zvláštní požadavek lze dodat čeřič s extrémně výkonnými neodymovými NdFeB magnety) a slouží ke snadnému odebírání nastohovaných plechů.
| Výrobek | Max. výška stohu plechů (mm) | Max. tloušťka plechu (mm) | Datová karta |
|---|---|---|---|
| MC-F80 | 80 | 3 | zobrazit PDF |
| MC-F130 | 130 | 3 | zobrazit PDF |
| MC-F230 | 230 | 3 | zobrazit PDF |
| MC-F330 | 330 | 3 | zobrazit PDF |
| MC-F430 | 430 | 3 | zobrazit PDF |
| MC-F530 | 530 | 3 | zobrazit PDF |
Konzoly
| Název konzoly | Kód konzoly | H (mm) | X (mm) | Y (mm) | Z (mm) | Připojovací šrouby | Datová karta |
|---|---|---|---|---|---|---|---|
| Konzola 01 | K01 | 170 | 110 | 160 | 40 | M8 | zobrazit PDF |
| Konzola 02 | K02 | 280 | 110 | 200 | 50 | M8 | zobrazit PDF |
Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.
| Model | Max. výška stohu plechů (mm) | A (mm) | B (mm) | C (mm) | Připojení konzoly | Max. síla plechu (mm) | Typ doporučené konzoly | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|
| MC-F80 | 80 | 110 | 115 | 42 | 2 x závit M8 | 3 | K01 | 2,9 |
| MC-F130 | 130 | 160 | 115 | 42 | 4 x závit M8 | 3 | K01 | 4,2 |
| MC-F230 | 230 | 260 | 115 | 42 | 4 x závit M8 | 3 | K01 | 6,8 |
| MC-F330 | 330 | 360 | 115 | 42 | 4 x závit M8 | 3 | K01/K02 | 9,4 |
| MC-F430 | 430 | 460 | 115 | 42 | 4 x závit M8 | 3 | K02 | 12,1 |
| MC-F530 | 530 | 560 | 115 | 42 | 4 x závit M8 | 3 | K02 | 14,5 |
Klíčovými parametry pro výběr jsou výška stohu plechů, jejich tloušťka a povrchová úprava. Standardní feritová řada MC-F pokrývá stohy od 80 mm (model MC-F80) do 530 mm (model MC-F530) při maximální tloušťce plechu 3 mm. Čím vyšší stoh a čím lepivější povrch plechů (olej, leštidlo), tím výkonnější — a zpravidla delší — model čeřiče potřebujete; se všemi třemi parametry vám s výběrem rádi poradíme.
Standardní feritové provedení MC-F pokryje většinu aplikací s suchými nebo mírně naolejovanými feromagnetickými plechy do tloušťky 3 mm. Neodymové provedení NdFeB dodáváme na zvláštní přání pro případy, kdy jsou plechy silně naolejované, lepivé nebo jinak povrchově upravené způsobem, který výrazně zvyšuje jejich přilnavost. Pro upřesnění, zda vaše aplikace vyžaduje neodymový čeřič, nás kontaktujte — zdarma provedeme test na vašem materiálu a výsledky garantujeme do tří pracovních dnů.
Magnetické čeřiče pracují i s naolejovanými nebo povrchově upravenými plechy, typ a počet potřebných čeřičů se však liší od aplikací se suchými plechy. Perforované plechy mají nižší hmotnost a na magnetické pole reagují odlišně od plných tabulí. Pro přesné doporučení nám prosím sdělte rozměr, tloušťku a povrchovou úpravu konkrétního plechu a výšku stohu — na základě těchto dat správné řešení navrhneme.

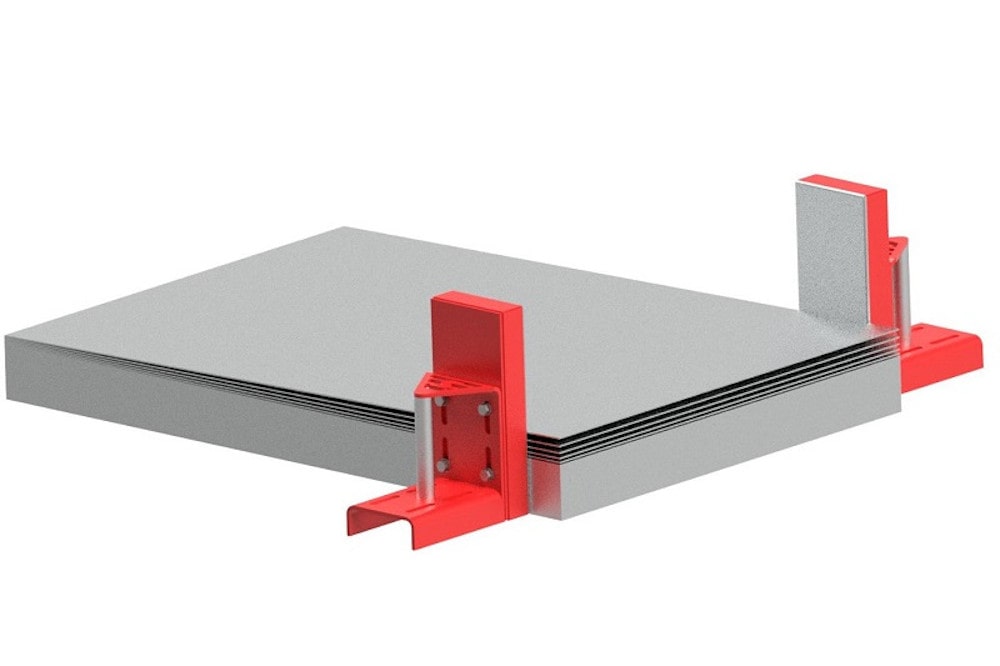

Čeřič jednoduše přiložíte k boku stohu — silné magnetické pole ihned od sebe oddělí jednotlivé listy, takže horní plech lze bezpečně odebrat bez nářadí a plech pod ním se automaticky posune nahoru. U menších plechů doporučujeme umístit jeden čeřič uprostřed kratší strany stohu; u větších plechů dva čeřiče do stejného rohu. Umístíte-li čeřiče naproti sobě, dosáhnete plovoucího efektu, který usnadňuje automatizovanou manipulaci.
Konzola je nosná základna, na kterou se magnetický blok čeřiče přišroubuje závity M8 — s konzolou je obsluha čeřiče výrazně pohodlnější a odpadá nutnost přidržovat blok ručně. Modulární systém spočívá v tom, že na jednu konzolu lze upevnit až čtyři různé typy magnetických bloků: pokud v budoucnu potřebujete jiný model čeřiče, konzolu si znovu nepořizujete a dokoupíte pouze nový magnetický blok. Konzola K01 je vhodná pro modely MC-F80 až MC-F330, konzola K02 pro modely MC-F330 až MC-F530.
Magnetické čeřiče jsou v porovnání se systémy na stlačený vzduch výrazně levnější na pořízení i provoz — nevyžadují žádný zdroj energie, kompresor ani pravidelnou údržbu. Odpadá také pracné ruční oddělování plechů slepených vrstvou oleje nebo leštidla a snižuje se riziko poškození povrchu plechů při automatickém odebírání. Magnetické pole permanentních magnetů je stabilní a neměnné po dlouhá léta bez nutnosti jakékoli obsluhy.
Čeřiče plechů nejčastěji dodáváme do strojírenství, ocelářství a automobilového průmyslu a ke zpracovatelům a distributorům hutního materiálu. Vybrané modely máme trvale skladem k okamžitému odběru; pro nestandardní nebo zakázkové provedení nás kontaktujte přímo. Po zakoupení zajistíme instalaci, zaškolení obsluhy a autorizovaný servis po celou dobu používání zařízení.
V jakých průmyslových odvětvích se uplatní magnetické čeřiče plechů?
Čeřiče plechů nalézají široké uplatnění ve strojírenském, ocelárenském i automobilovém průmyslu, jsou nezbytným pomocníkem u prodejců a distributorů hutního materiálu atd.
