Separační linka na separaci magnezitového (granátového) písku
Složení linky
Případová studie
Hlavní výzvy
- unikátní vlastnosti magnezitového (čili granátového) písku z něj činí surovinu s mimořádně širokým spektrem použití (v potravinářství, farmaceutice, zemědělství, ale i např. v jaderné energetice). Zpracovatel tohoto materiálu se obrátil na SOLLAU s.r.o. s požadavkem na odstranění nežádoucích příměsí (o frakci do 2 mm), přičemž bylo ale potřeba odseparovat nejen jemné feromagnetické částice (zejména úlomky a otěr zařízení, používaných při drcení granátového písku), nýbrž také nemagnetické příměsi (hlína, dřevo apod.)
- vysoká zpracovatelská kapacita (až 5 tun/hodinu)
- kontinuální (nepřerušovaný) výrobní provoz vyžadoval aplikaci separátorů s automatickým čištěním
Řešení firmy SOLLAU s.r.o.: byla dodána ucelená třídící linka, která vyřešila zadaný problém ve dvou fázích. Nejprve se pomocí vibračního podavače rovnoměrně dávkuje materiál na neodymový zakrytovaný buben MBZ, který odseparovává veškeré nežádoucí silně magnetické příměsi (kousky a otěr strojního zařízení). Ve druhé fázi je pak čištění založeno na tom, že samotný granátový písek je velmi slabě magnetický (až paramagnetický). Materiál zbavený feromagnetických částic, proto v této etapě prochází extrémně silným magnetickým polem radiálně pólovaného válce VMSV (až 11000 G), které zachycuje slabě magnetické částice granátového písku a vynáší je až za osu válce k dalšímu zpracování. Nemagnetický materiál (úlomky dřeva, hlína apod.) samovolně odpadá na konci pásu působením gravitace do výsypného potrubí. Klient byl spokojen jak s vysokou účinností dodaného řešení, tak i s relativní jednoduchostí dodané technologie, odstraňující na relativně malém prostoru z finálního materiálu magnetické i nemagnetické kontaminanty.
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5
Linka je navržena pro zpracovatele magnezitového (granátového) písku frakce do 2 mm, kteří potřebují z tohoto materiálu odstranit nežádoucí příměsi a získat finální produkt v požadované čistotě. Magnezitový písek nachází uplatnění v potravinářství, farmaceutice, zemědělství i v jaderné energetice — mimořádná šíře použití klade vysoké nároky na čistotu výstupní suroviny. Linka zpracovává kapacitu až 5 000 kg materiálu za hodinu.
Linka řeší současně dva odlišné typy příměsí: silně magnetické feromagnetické částice (úlomky a otěr kovových zařízení používaných při drcení písku) a nemagnetické kontaminanty (hlína, dřevo a jiné organické zbytky). Výsledkem jsou tři výstupní proudy — feromagnetická frakce, nemagnetický odpad a čistý magnezitový písek jako finální produkt.
Oba typy kontaminantů vyžadují fyzikálně odlišný způsob zachycení. Silně magnetické Fe příměsi odstraní zakrytovaný neodymový buben MBZ v první fázi. Nemagnetické příměsi (hlína, dřevo) nelze odstranit magneticky — oddělí se gravitačně na konci dopravníku, zatímco slabě magnetický granátový písek je extrémně silným polem vícestupňového magnetického válce VMSV zachycen a odváděn k dalšímu zpracování. Každý stupeň plní jinou funkci; bez obou by nebylo možné dosáhnout požadované čistoty finálního produktu.

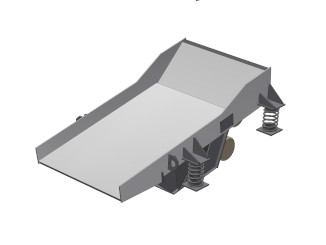

Vibrační podavač rovnoměrně dávkuje materiál na zakrytovaný neodymový buben MBZ. Silně magnetické feromagnetické fragmenty (kovové úlomky a otěr strojního zařízení z procesu drcení písku) jsou magnetickým polem bubnu zachyceny a odváděny do samostatné výsypky, zatímco zbývající materiál pokračuje do druhé fáze separace. Zakrytovaný design bubnu MBZ zajišťuje bezpečné a čisté oddělení zachycených kovových příměsí od proudu zpracovávaného materiálu.

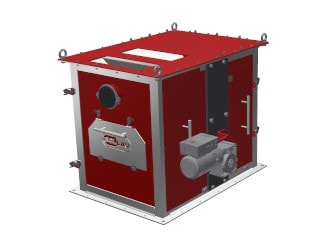

Vícestupňový magnetický válec VMSV vytváří extrémně silné magnetické pole (až 11 000 G) s radiální polarizací. Granátový písek je slabě magnetický (paramagnetický) — tato vlastnost postačuje k tomu, aby ho extrémně vysoký gradient pole VMSV zachytil a vynesl přes osu válce k dalšímu zpracování. Nemagnetické nečistoty (hlína, dřevo) nejsou magnetickým polem ovlivněny a samovolně odpadají gravitací do výsypky na konci pásu. Výsledkem je čistý granátový písek oddělený od nemagnetického odpadu.
Granátový písek je pouze paramagnetický — jeho magnetická susceptibilita je výrazně nižší než u kovů. Standardní magnety určené pro zachycení feromagnetických nebo mírně magnetických materiálů by na granátový písek nepůsobily dostatečnou silou. Vícestupňový magnetický válec VMSV s indukcí až 11 000 G vytváří dostatečně silný gradient pole, aby spolehlivě zachytil i takto slabě magnetické částice při kontinuálním průmyslovém provozu s vysokou kapacitou.
Ano. Oba separátory — buben MBZ i válec VMSV — jsou vybaveny automatickým čisticím systémem, který průběžně odvádí zachycené frakce bez přerušení toku materiálu. Linka je proto vhodná pro kontinuální průmyslový provoz bez nutnosti pravidelných odstávek kvůli ručnímu čištění. Kapacita až 5 000 kg/h umožňuje nasazení i v náročných průmyslových provozech s vysokými nároky na propustnost.
Dodávka zahrnuje celý proces — od obhlídky objektu, projekce a zakázkové výroby po montáž, uvedení do provozu a zaškolení obsluhy, včetně autorizovaného servisu po celou dobu životnosti zařízení. Na magnetické jádro separačního bubnu MBZ poskytujeme záruku 5 let. Před objednávkou nabízíme bezplatné testování Vašeho materiálu s garantovaným termínem provedení do tří dnů.
