Výhody magnetického separátoru MSP-S

  • Záruka 5 let
  • Nízká hmotnost = snadná manipulace
  • Neodymové magnety s indukcí až 16 000 G
  • Ekonomická varianta - atraktivní poměr cena/výkon
  • Standardní provedení pro tlak 10 bar
  • Zachycení Fe částic od 1 mikronu
  • Rychlé a snadné čištění
  • Možnost výměny magnetických tyčí
  • Dvouplášťová ochrana magnetů

Magnetické separátory do potrubí MSP-S

Obecný princip fungování magnetického separátoru MSP-S

Magnetické separátory jsou určeny k separaci feromagnetických nečistot ze sypkých materiálů přepravovaných potrubím. Magnetický separátor je standardně osazen přírubami (na vyžádání je možný i jiný typ zakončení), takže jej snadno nainstalujete do potrubí. Je konstruován pro použití pro tlak 6 - 10 bar (dle průměru potrubí) – na vyžádání můžeme vyrobit i do vyššího tlaku. Je možné jej použít i pro separaci ze sypkých látek přepravovaných tlakovým potrubím.

Velkou výhodou separátoru je jeho nízká hmotnost a s tím spojená snadná manipulace a čištění. Díky své výhodné ceně je tento separátor nejpoužívanějším a nejuniverzálnějším magnetickým filtrem používaným k separaci feromagnetických nečistot z sypkých látek přepravovaných pomocí potrubí.

Tento potrubní magnetický separátor se často využívá k separaci kovů ze sypkých hmot přepravovaných potrubím jako je mouka, cukr, koření nebo plastový granulát. Separátor je možné instalovat i do potrubí pro přetlakovou nebo podtlakovou pneumatickou dopravu sypkých hmot.

Ve filtru jsou použity velmi silné neodymové magnety, a tak umožňuje separátor zachytit feromagnetické nečistoty již od 1 µ! Standardně separátor osazujeme magnety s magnetickou indukcí 11 500 G, jako opci nabízíme provedení s indukcí 16 000 G. V případě, že dojde k poškození separátoru, tak je možné snadno vyměnit poškozenou magnetickou tyč bez nutnosti servisního zásahu.

Záruka 5 let / 5 year warrantySOLLAU záruka 5 let

Stojíme si za kvalitou našich magnetických separátorů, a proto na ně poskytujeme záruku 5 let! Na naše magnetické separátory je spolehnutí! Jsme specialista v oboru magnetické separace.

Přínosy použití separátoru

  • Materiál bez feromagnetických příměsí
  • Rychlá návratnost investice
  • Snadná instalace a obsluha = vysoká ochota separátor používat

Magnetický separátor standardně vyrábíme v připojovacích průměrech od 80 do 200 mm, nicméně můžeme připojovací rozměry i způsob připojení (příruba, šroubení, speciální přípojky) upravit podle vašeho přání.

Jsme výrobce těchto magnetických filtrů. Garantujeme špičkové technické provedení i příznivou cenu.

Jak o vás budeme pečovat?

Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.

1.
Přijedeme

2.
Zaměříme a navrhneme

3.
Vyrobíme na míru

4.
Nainstalujeme

5.
Zprovozníme a zaškolíme

6.
Poskytneme autorizovaný servis

Garantujeme provedení testů do tří dnůGarantujeme provedení testů do tří dnů!

Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!

Magnetický separátor se skládá z několika částí:

  1. Magnetického komponentu
    • Magnetického jádra
    • Krycího nerezového pláště
  2. Těla magnetického separátoru

Magnetické jádro je tvořeno magnetickými tyčemi, které jsou pro jejich větší ochranu umístěny v krycím nerezovém plášti. Díky tomuto systému "trubka v trubce" jsou magnetické tyče chráněny a významně se prodlužuje jejich životnost. Také tímto eliminujeme riziko odloupnutí kousku magnetu či jeho poniklování a následnou kontaminaci separovaného materiálu.

Magnetický komponent je osazen magnetickými tyčemi, které jsou tvořeny nejsilnějšími neodymovými magnety. Magnetické tyče vytvářejí důmyslný labyrint, takže separované médium je v kontaktu s několika magnetickými tyčemi. Díky tomuto průtokovému labyrintu a použitým silným neodymovými magnetům je zajištěna maximální účinnost magnetického separátoru – dokážeme zachytit feromagnetické nečistoty již od 1 µ!

Fixování magnetického komponentu k tělu separátoru je zajištěno pomocí rychlospony. Díky tomu je čištění separátoru velmi rychlé a snadné.

V separátoru je integrován zámek magnetických trubic, čímž je zajištěna ochrana separátoru před nechtěným vyčištěním. Toto je často vyžadovány auditory pro zajištění bezpečnosti procesu.

Jak probíhá čištění separátoru?

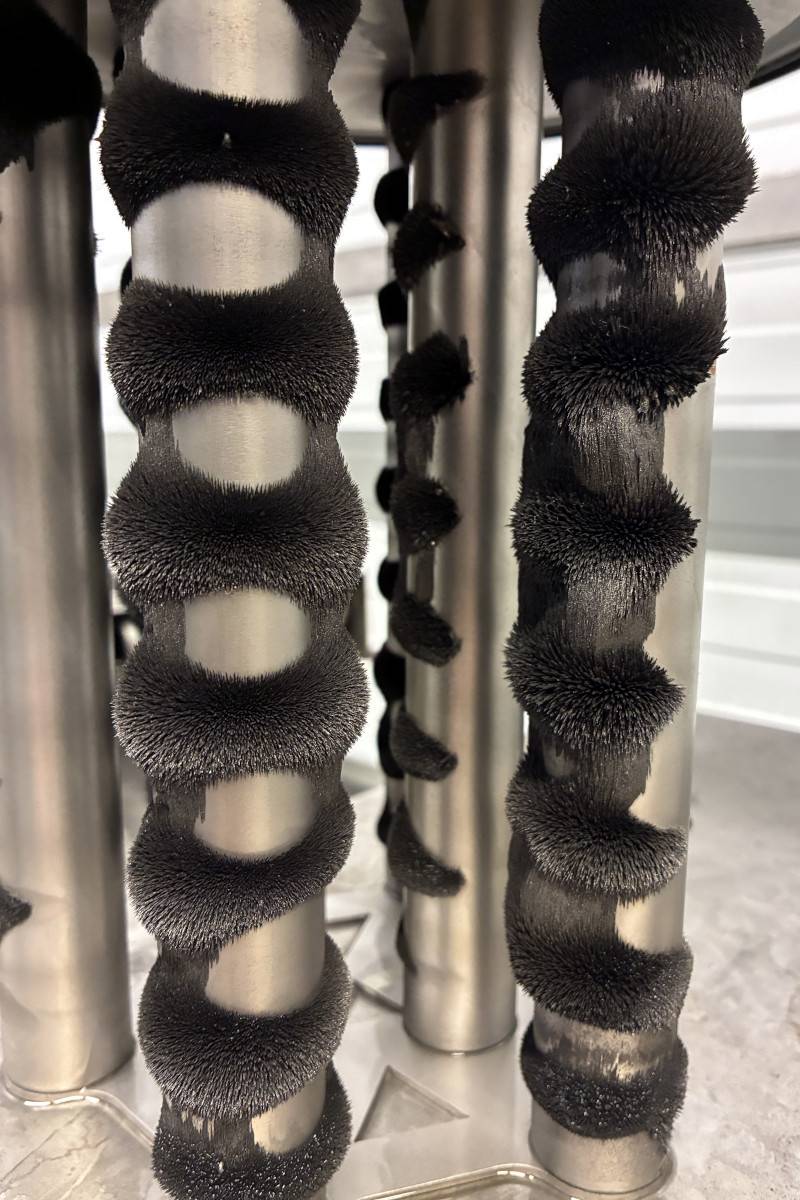

Feromagnetické nečistoty jsou zachycovány na magnetických tyčích, které jsou v kontaktu se separovaným materiálem.

Čištění magnetického separátoru je velmi snadné a rychlé. Probíhá v několika krocích:

  1. Povolení rychlospony
  2. Vytažení magnetického komponentu z těla separátoru
  3. Vyjmutí magnetického jádra z krycího nerezového pláště (kovy odpadnou)
  4. Zpětná kompletace

Certifikát TESYDOSOLLAU – naše výrobky svařují skuteční profesionálové!

Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5

Výměna magnetických tyčí cisternového separátoru MSP-SVýměna magnetických tyčí

Magnetický separátor je konstruován tak, aby bylo možné snadno vyměnit magnetické tyče v magnetickém jádře (poškozené např. vinou neodborné manipulace). Tato výměna je skutečně snadná – stačí povolit jeden šroub a tyč vyměnit. Není tedy potřeba servisního zásahu ze strany výrobce.

Magnetický separátor MSP-S nabízíme ve třech různých povrchových úpravách:

  • pískování (Ra 1,6 µm)
  • vnitřní leštění (Ra 0,14 µm)
  • celoleštěná verze (Ra 0,14 µm)

MSP-S OCTOPUS

Magnetický separátor do potrubí MSP-S - OCTOPUS

  • Nízká hmotnost = snadná manipulace
  • 11 500 G v místě kontaktu se separovaným médiem
  • Opční varianta – 16 000 G
  • Tlaková odolnost do 10 barů
  • Vysoká odtrhová síla
  • Integrovaný zámek magnetických trubic
'

Separátor do tlakového potrubního systému se vyznačuje robustní konstrukcí z nerezové oceli, vysokým výkonem (díky neodymovým magnetům ze vzácných zemin), jednoduchou instalací a snadnou údržbou.

VýrobekPrůměr vstupu/výstupu (mm)Datová karta
MSP-S 50 N OCTOPUS 50 zobrazit PDF
MSP-S 65 N OCTOPUS 66 zobrazit PDF
MSP-S 80 N OCTOPUS 80 zobrazit PDF
MSP-S 100 N OCTOPUS 100 zobrazit PDF
MSP-S 125 N OCTOPUS 125 zobrazit PDF
MSP-S 150 N OCTOPUS 150 zobrazit PDF
MSP-S 200 N OCTOPUS 200 zobrazit PDF

Magnetické separátory skladem

Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.



V jakých průmyslových odvětvích se uplatní magnetický separátor do potrubí?

Nachází uplatnění zejména v průmyslu plastikářském (separace kovových příměsí z plastových granulátů), potravinářském (čištění mouky, škrobu, cukru atd.), farmaceutickém (čištění účinných farmaceutických látek), keramickém a chemickém, stejně jako v sanitárních či hygienických provozech.
