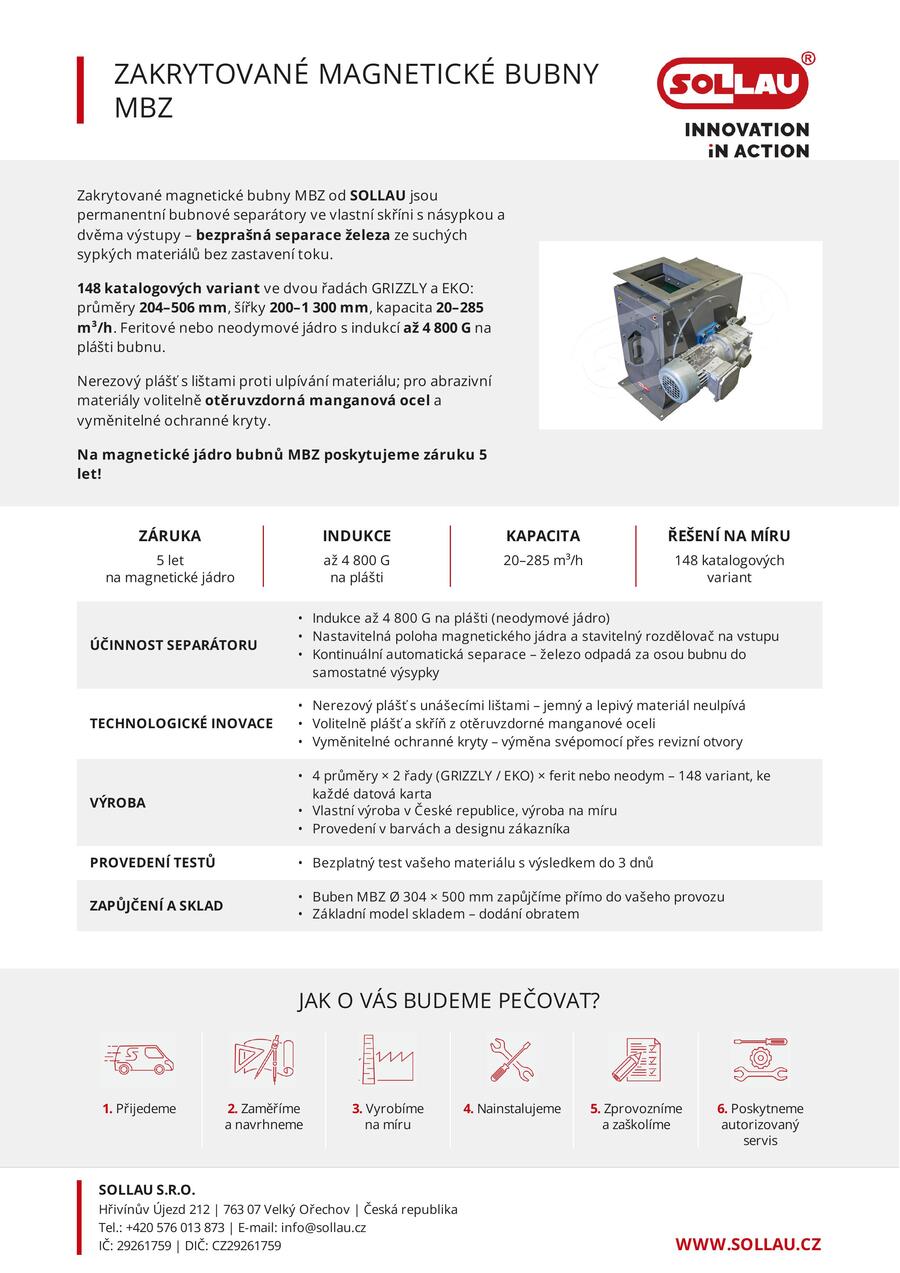

Zakrytované magnetické bubny MBZ

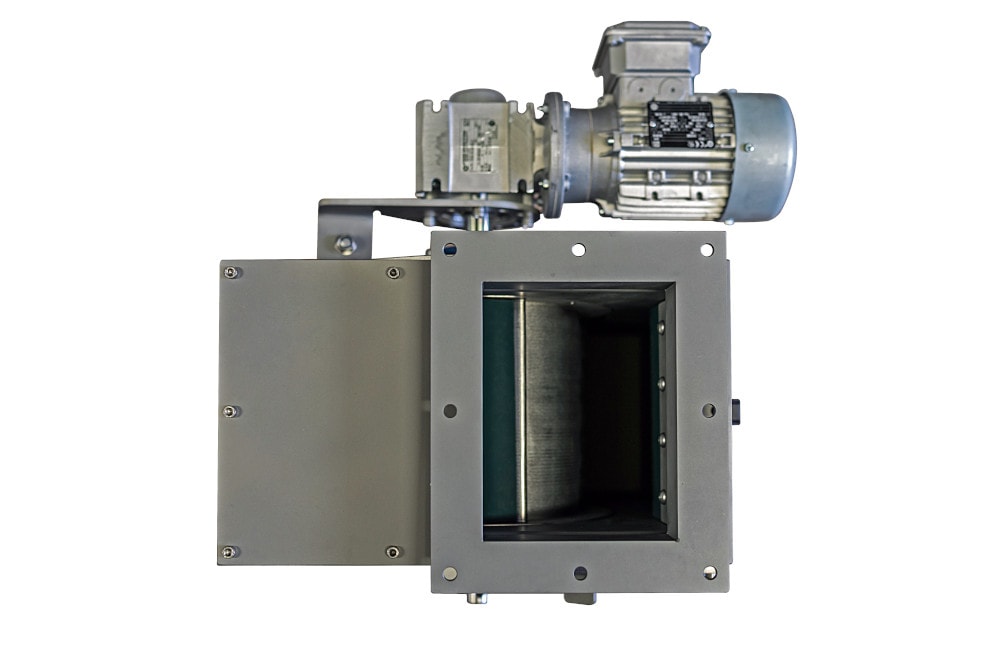

Magnetický buben zakrytovaný MBZ

Magnetický buben ve skříňovém provedení slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot a chrání před poškozením stroje a zařízení, které následně vyčištěný materiál zpracovávají.

Přínosy použití separátoru

  • Materiál zbavený feromagnetických příměsí
  • Permanentní ochrana technologického zařízení
  • Plynulý výrobní provoz
  • Během čištění není nutno přerušit tok materiálu
  • Bezobslužné zařízení



Jak o vás budeme pečovat?

Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.

1. Přijedeme

2. Zaměříme a navrhneme

3. Vyrobíme na míru

4. Nainstalujeme

5. Zprovozníme a zaškolíme

6. Poskytneme autorizovaný servis

Systém permanentních magnetů zjednodušuje oddělení magnetických kovových částic bez nutnosti přerušení výrobního cyklu a současně chrání následná strojírenská zařízení (např. lisy, drtiče, mlýny, trhačky) před poškozením. Srdcem magnetického bubnu je sestava magnetických jader ve tvaru půlměsíce, kolem níž se otáčí vnější část bubnu (z nerezové oceli) s lištovými unašeči.

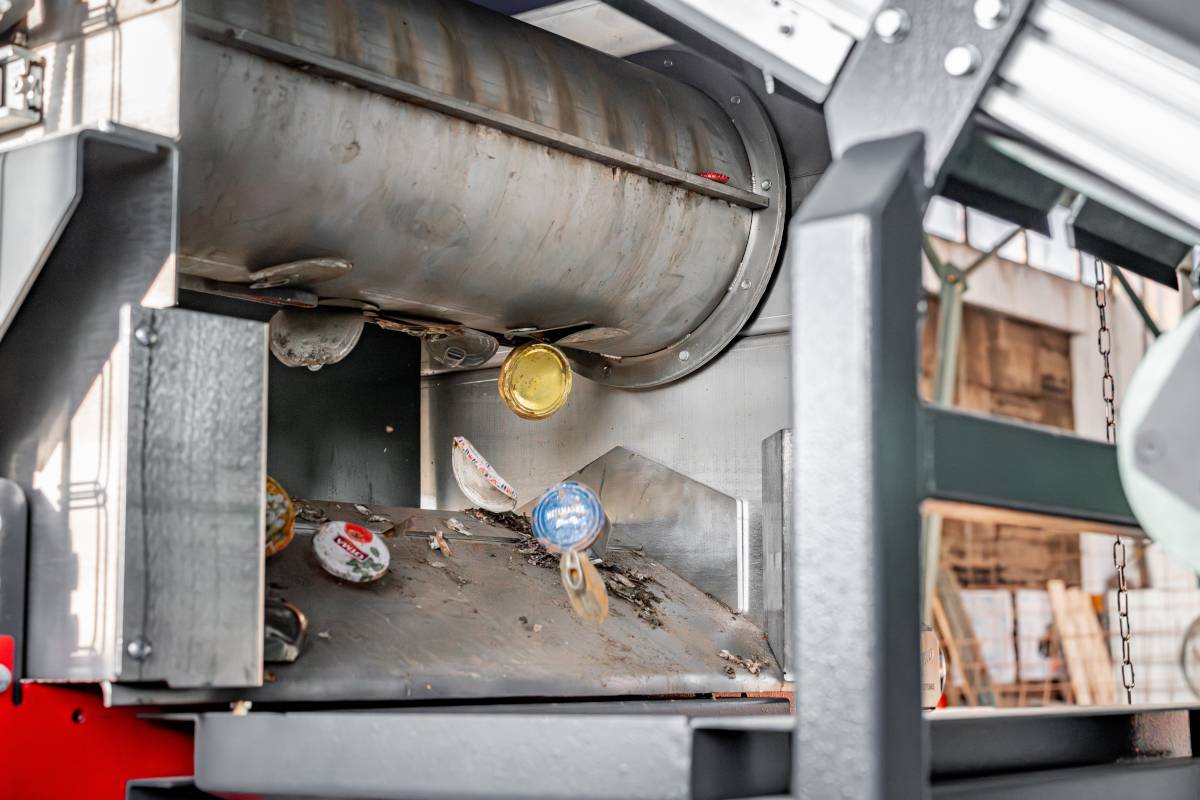

Čištění magnetického bubnu

Kovové magnetické příměsi jsou zachycovány na povrchu bubnu a odpadávají až za osou bubnu do výsypu pro feromagnetické kontaminanty.

Modelová řada MBZ

  • Automatické čištění bez nutnosti přerušení toku materiálu
  • Stavitelná stříška pro regulaci vstupu materiálu
  • Měnitelná poloha oddělovače vyčištěného materiálu a odseparovaných kontaminantů
  • Stírací lišty zabraňují setrvání jemného či lepivého materiálu na povrchu bubnu
  • Feritová i neodymová verze
  • Rychlá a snadná změna pozice magnetického jádra
  • Sofistikovaná konstrukce s vícero kontrolními a servisními otvory
  • Magnetická indukce až 8 000 G
  • Certifikát ATEX
  • Pětiletá záruka na magnetické jádro

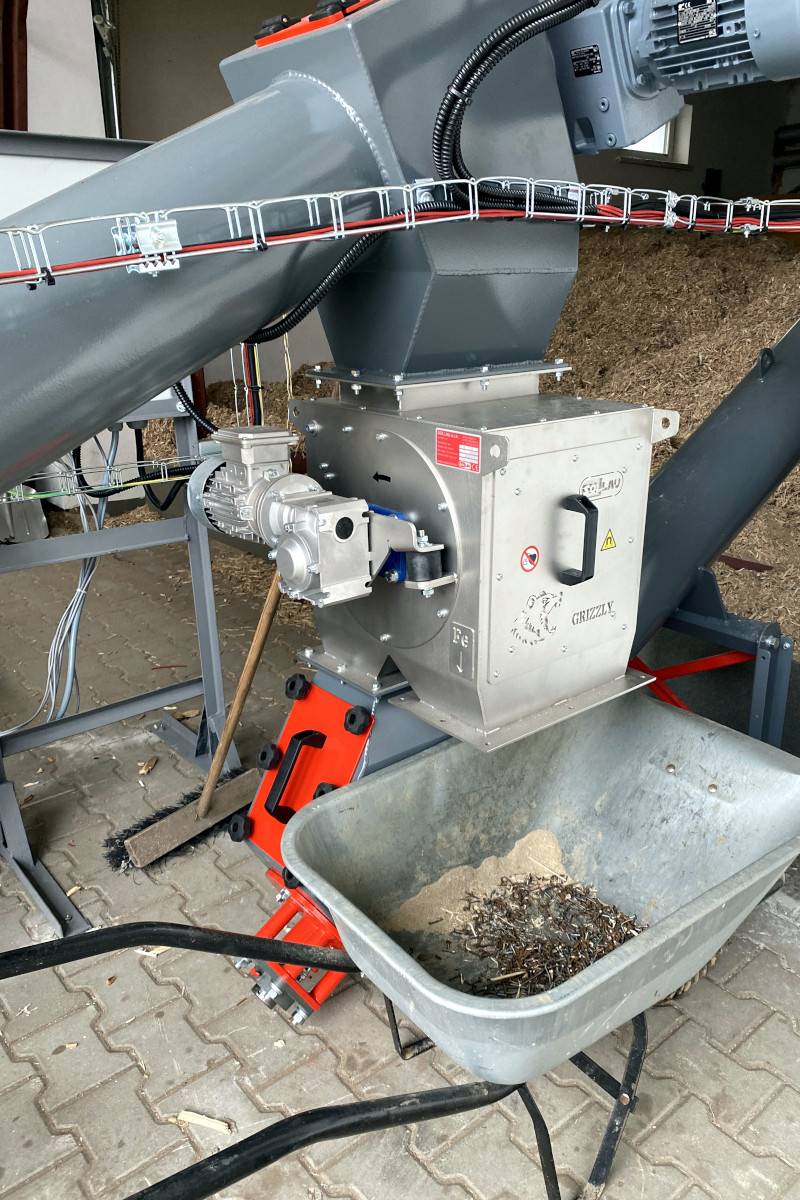

MBZ 204

Magnetický buben ve skříňovém provedení o průměru 204 mm slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot.

Feritové provedení

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ 204 F 200 20 210 x 150 zobrazit PDF
MBZ 204 F 300 25 310 x 150 zobrazit PDF
MBZ 204 F 400 30 410 x 150 zobrazit PDF
MBZ 204 F 500 35 510 x 150 zobrazit PDF
MBZ 204 F 600 40 610 x 150 zobrazit PDF
MBZ 204 F 700 45 710 x 150 zobrazit PDF
MBZ 204 F 800 50 810 x 150 zobrazit PDF
MBZ 204 F 900 60 910 x 150 zobrazit PDF
MBZ 204 F 1000 75 1010 x 150 zobrazit PDF

Neodymové provedení

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ 204 N 200 20 210 x 150 zobrazit PDF
MBZ 204 N 300 25 310 x 150 zobrazit PDF
MBZ 204 N 400 30 410 x 150 zobrazit PDF
MBZ 204 N 500 35 510 x 150 zobrazit PDF
MBZ 204 N 600 40 610 x 150 zobrazit PDF
MBZ 204 N 700 45 710 x 150 zobrazit PDF
MBZ 204 N 800 50 810 x 150 zobrazit PDF
MBZ 204 N 900 60 910 x 150 zobrazit PDF
MBZ 204 N 1000 75 1010 x 150 zobrazit PDF

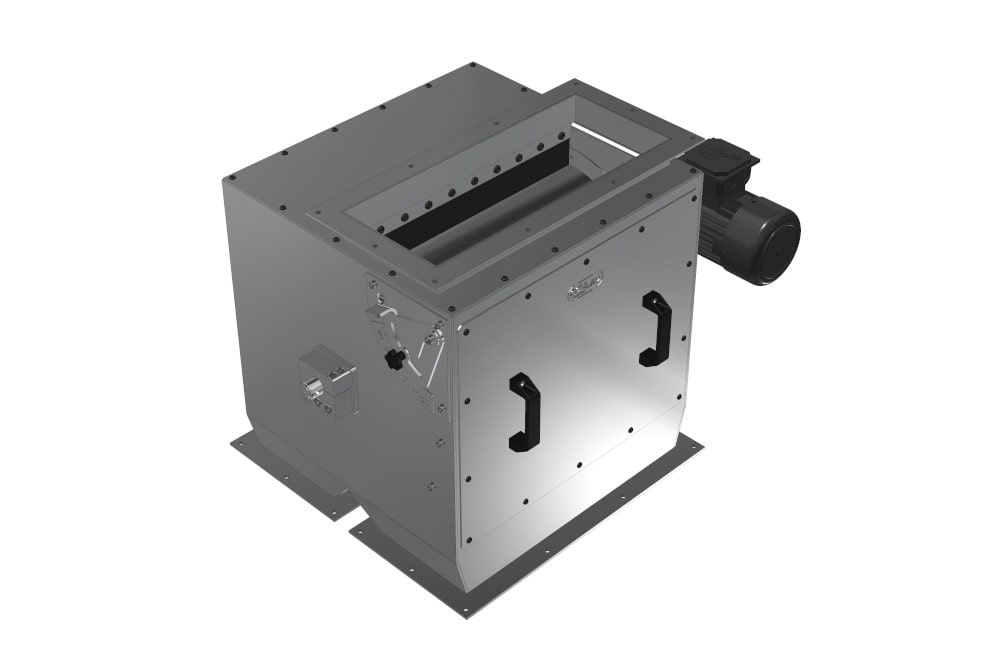

MBZ 304

Magnetický buben ve skříňovém provedení o průměru 304 mm slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot.

Feritová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ 304 F 300 25 310 x 200 zobrazit PDF
MBZ 304 F 400 35 410 x 200 zobrazit PDF
MBZ 304 F 500 45 510 x 200 zobrazit PDF
MBZ 304 F 600 55 610 x 200 zobrazit PDF
MBZ 304 F 700 65 710 x 200 zobrazit PDF
MBZ 304 F 800 75 810 x 200 zobrazit PDF
MBZ 304 F 900 85 910 x 200 zobrazit PDF
MBZ 304 F 1000 95 1010 x 200 zobrazit PDF
MBZ 304 F 1100 105 1110 x 200 zobrazit PDF

Neodymová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ 304 N 300 25 310 x 200 zobrazit PDF
MBZ 304 N 400 35 410 x 200 zobrazit PDF
MBZ 304 N 500 45 510 x 200 zobrazit PDF
MBZ 304 N 600 55 610 x 200 zobrazit PDF
MBZ 304 N 700 65 710 x 200 zobrazit PDF
MBZ 304 N 800 75 810 x 200 zobrazit PDF
MBZ 304 N 900 85 910 x 200 zobrazit PDF
MBZ 304 N 1000 95 1010 x 200 zobrazit PDF
MBZ 304 N 1100 105 1110 x 200 zobrazit PDF

MBZ 406

Magnetický buben ve skříňovém provedení o průměru 406 mm slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot.

Feritová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ 406 F 400 45 410 x 250 zobrazit PDF
MBZ 406 F 500 55 510 x 250 zobrazit PDF
MBZ 406 F 600 65 610 x 250 zobrazit PDF
MBZ 406 F 700 75 710 x 250 zobrazit PDF
MBZ 406 F 800 90 810 x 250 zobrazit PDF
MBZ 406 F 900 120 910 x 250 zobrazit PDF
MBZ 406 F 1000 140 1010 x 250 zobrazit PDF
MBZ 406 F 1100 160 1110 x 250 zobrazit PDF
MBZ 406 F 1200 180 1210 x 250 zobrazit PDF
MBZ 406 F 1300 200 1310 x 250 zobrazit PDF

Neodymová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ 406 N 400 45 410 x 250 zobrazit PDF
MBZ 406 N 500 55 510 x 250 zobrazit PDF
MBZ 406 N 600 65 610 x 250 zobrazit PDF
MBZ 406 N 700 75 710 x 250 zobrazit PDF
MBZ 406 N 800 90 810 x 250 zobrazit PDF
MBZ 406 N 900 120 910 x 250 zobrazit PDF
MBZ 406 N 1000 140 1010 x 250 zobrazit PDF
MBZ 406 N 1100 160 1110 x 250 zobrazit PDF
MBZ 406 N 1200 180 1210 x 250 zobrazit PDF
MBZ 406 N 1300 200 1310 x 250 zobrazit PDF

MBZ 506

Magnetický buben ve skříňovém provedení o průměru 506 mm slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot.

Feritová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ 506 F 500 70 510 x 300 zobrazit PDF
MBZ 506 F 600 85 610 x 300 zobrazit PDF
MBZ 506 F 700 105 710 x 300 zobrazit PDF
MBZ 506 F 800 125 810 x 300 zobrazit PDF
MBZ 506 F 900 145 910 x 300 zobrazit PDF
MBZ 506 F 1000 180 1010 x 300 zobrazit PDF
MBZ 506 F 1100 215 1110 x 300 zobrazit PDF
MBZ 506 F 1200 250 1210 x 300 zobrazit PDF
MBZ 506 F 1300 285 1310 x 300 zobrazit PDF

Neodymová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ 506 N 500 70 510 x 300 zobrazit PDF
MBZ 506 N 600 85 610 x 300 zobrazit PDF
MBZ 506 N 700 105 710 x 300 zobrazit PDF
MBZ 506 N 800 125 810 x 300 zobrazit PDF
MBZ 506 N 900 145 910 x 300 zobrazit PDF
MBZ 506 N 1000 180 1010 x 300 zobrazit PDF
MBZ 506 N 1100 215 1110 x 300 zobrazit PDF
MBZ 506 N 1200 250 1210 x 300 zobrazit PDF
MBZ 506 N 1300 285 1310 x 300 zobrazit PDF

Modelová řada MBZ-EKO

  • Automatické čištění bez nutnosti přerušení toku materiálu
  • Velmi atraktivní poměr „cena/výkon“
  • Měnitelná poloha oddělovače vyčištěného materiálu a odseparovaných kontaminantů
  • Stírací lišty zabraňují setrvání jemného či lepivého materiálu na povrchu bubnu
  • Feritová i neodymová verze
  • Zjednodušená konstrukce
  • Magnetická indukce až 9 000 G
  • Certifikát ATEX
  • Pětiletá záruka na magnetické jádro

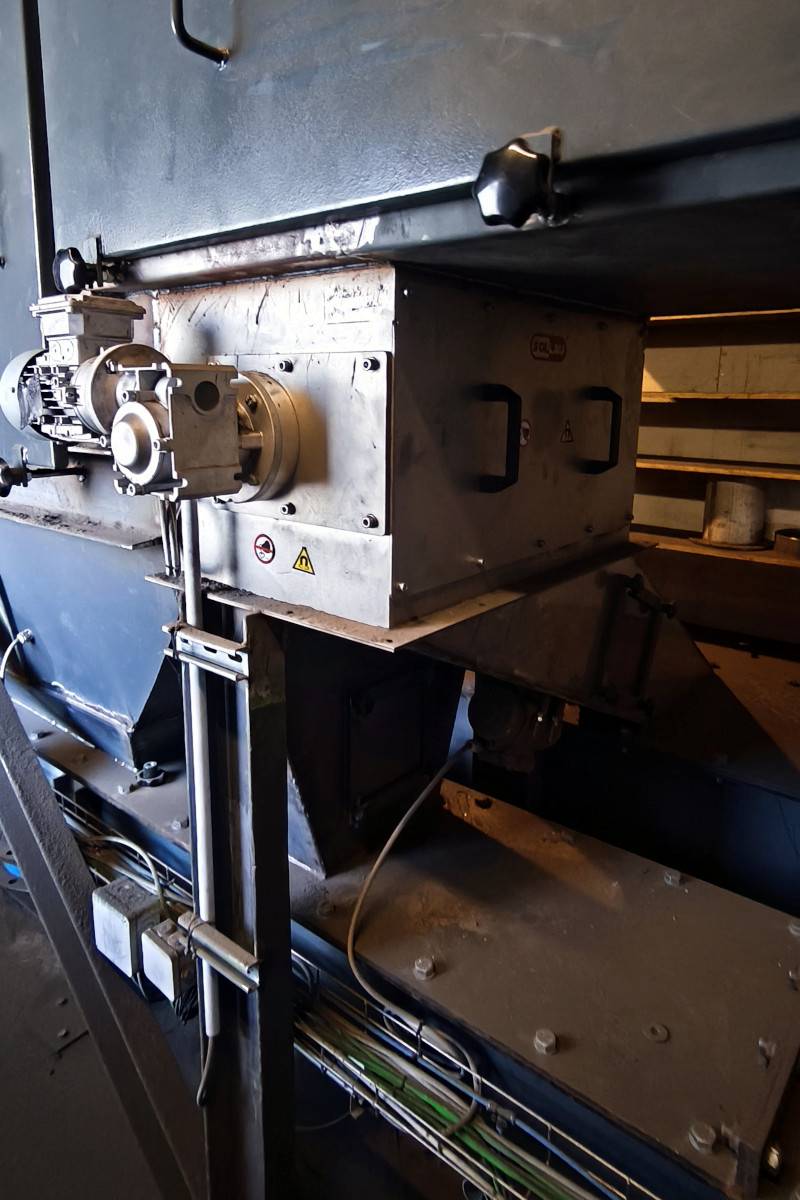

MBZ-EKO 204

Magnetický buben ve skříňovém provedení o průměru 204 mm slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot.

Feritové provedení

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ-EKO 204 F 200 20 170 x 150 zobrazit PDF
MBZ-EKO 204 F 300 25 270 x 150 zobrazit PDF
MBZ-EKO 204 F 400 30 370 x 150 zobrazit PDF
MBZ-EKO 204 F 500 35 470 x 150 zobrazit PDF
MBZ-EKO 204 F 600 40 570 x 150 zobrazit PDF
MBZ-EKO 204 F 700 45 570 x 150 zobrazit PDF
MBZ-EKO 204 F 800 50 770 x 150 zobrazit PDF
MBZ-EKO 204 F 900 60 870 x 150 zobrazit PDF
MBZ-EKO 204 F 1000 75 970 x 150 zobrazit PDF

Neodymové provedení

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ-EKO 204 N 200 20 170 x 150 zobrazit PDF
MBZ-EKO 204 N 300 25 270 x 150 zobrazit PDF
MBZ-EKO 204 N 400 30 370 x 150 zobrazit PDF
MBZ-EKO 204 N 500 35 470 x 150 zobrazit PDF
MBZ-EKO 204 N 600 40 570 x 150 zobrazit PDF
MBZ-EKO 204 N 700 45 670 x 150 zobrazit PDF
MBZ-EKO 204 N 800 50 770 x 150 zobrazit PDF
MBZ-EKO 204 N 900 60 870 x 150 zobrazit PDF
MBZ-EKO 204 N 1000 75 970 x 150 zobrazit PDF

MBZ-EKO 304

Magnetický buben ve skříňovém provedení o průměru 304 mm slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot.

Feritová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ-EKO 304 F 300 25 270 x 200 zobrazit PDF
MBZ-EKO 304 F 400 35 370 x 200 zobrazit PDF
MBZ-EKO 304 F 500 45 470 x 200 zobrazit PDF
MBZ-EKO 304 F 600 55 570 x 200 zobrazit PDF
MBZ-EKO 304 F 700 65 670 x 200 zobrazit PDF
MBZ-EKO 304 F 800 75 770 x 200 zobrazit PDF
MBZ-EKO 304 F 900 85 870 x 200 zobrazit PDF
MBZ-EKO 304 F 1000 95 970 x 200 zobrazit PDF
MBZ-EKO 304 F 1100 105 1070 x 200 zobrazit PDF

Neodymová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ-EKO 304 N 300 25 270 x 200 zobrazit PDF
MBZ-EKO 304 N 400 35 370 x 200 zobrazit PDF
MBZ-EKO 304 N 500 45 470 x 200 zobrazit PDF
MBZ-EKO 304 N 600 55 570 x 200 zobrazit PDF
MBZ-EKO 304 N 700 65 670 x 200 zobrazit PDF
MBZ-EKO 304 N 800 75 770 x 200 zobrazit PDF
MBZ-EKO 304 N 900 85 870 x 200 zobrazit PDF
MBZ-EKO 304 N 1000 95 970 x 200 zobrazit PDF
MBZ-EKO 304 N 1100 105 1070 x 200 zobrazit PDF

MBZ-EKO 406

Magnetický buben ve skříňovém provedení o průměru 406 mm slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot.

Feritová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ-EKO 406 F 400 45 370 x 250 zobrazit PDF
MBZ-EKO 406 F 500 55 470 x 250 zobrazit PDF
MBZ-EKO 406 F 600 65 570 x 250 zobrazit PDF
MBZ-EKO 406 F 700 75 670 x 250 zobrazit PDF
MBZ-EKO 406 F 800 90 770 x 250 zobrazit PDF
MBZ-EKO 406 F 900 120 870 x 250 zobrazit PDF
MBZ-EKO 406 F 1000 140 970 x 250 zobrazit PDF
MBZ-EKO 406 F 1100 160 1070 x 250 zobrazit PDF
MBZ-EKO 406 F 1200 180 1170 x 250 zobrazit PDF
MBZ-EKO 406 F 1300 200 1270 x 250 zobrazit PDF

Neodymová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ-EKO 406 N 400 45 410 x 250 zobrazit PDF
MBZ-EKO 406 N 500 55 510 x 250 zobrazit PDF
MBZ-EKO 406 N 600 65 610 x 250 zobrazit PDF
MBZ-EKO 406 N 700 75 710 x 250 zobrazit PDF
MBZ-EKO 406 N 800 90 810 x 250 zobrazit PDF
MBZ-EKO 406 N 900 120 910 x 250 zobrazit PDF
MBZ-EKO 406 N 1000 140 1010 x 250 zobrazit PDF
MBZ-EKO 406 N 1100 160 1110 x 250 zobrazit PDF
MBZ-EKO 406 N 1200 180 1210 x 250 zobrazit PDF
MBZ-EKO 406 N 1300 200 1310 x 250 zobrazit PDF

MBZ-EKO 506

Magnetický buben ve skříňovém provedení o průměru 506 mm slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot.

Feritová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ-EKO 506 F 500 70 470 x 300 zobrazit PDF
MBZ-EKO 506 F 600 85 570 x 300 zobrazit PDF
MBZ-EKO 506 F 700 105 670 x 300 zobrazit PDF
MBZ-EKO 506 F 800 125 770 x 300 zobrazit PDF
MBZ-EKO 506 F 900 145 870 x 300 zobrazit PDF
MBZ-EKO 506 F 1000 180 970 x 300 zobrazit PDF
MBZ-EKO 506 F 1100 215 1070 x 300 zobrazit PDF
MBZ-EKO 506 F 1200 250 1170 x 300 zobrazit PDF
MBZ-EKO 506 F 1300 285 1270 x 300 zobrazit PDF

Neodymová verze

VýrobekMax. kapacita (m3/h)Rozměr vstupu/výstupu (mm)Datová karta
MBZ-EKO 506 N 500 70 470 x 300 zobrazit PDF
MBZ-EKO 506 N 600 85 570 x 300 zobrazit PDF
MBZ-EKO 506 N 700 105 670 x 300 zobrazit PDF
MBZ-EKO 506 N 800 125 770 x 300 zobrazit PDF
MBZ-EKO 506 N 900 145 870 x 300 zobrazit PDF
MBZ-EKO 506 N 1000 180 970 x 300 zobrazit PDF
MBZ-EKO 506 N 1100 215 1070 x 300 zobrazit PDF
MBZ-EKO 506 N 1200 250 1170 x 300 zobrazit PDF
MBZ-EKO 506 N 1300 285 870 x 300 zobrazit PDF


V jakých průmyslových odvětvích se uplatní zakrytované magnetické bubny

Zakrytované magnetické bubny nacházejí uplatnění zejména v oblasti recyklace a zpracování odpadů, dřevařství, potravinářství, plastikářství, těžbě a zpracování nerostů, výrobě průmyslové keramiky a skla apod.
