Tavný vzorkovací lis TVL
Tavný vzorkovací lis TVL je unikátním zařízením pro rychlou a finančně nenáročnou vizuální detekci nežádoucích příměsí v nakupovaných či zpracovávaných plastových regranulátech, vločkách, drtích, zbytcích z plastové výroby atd.

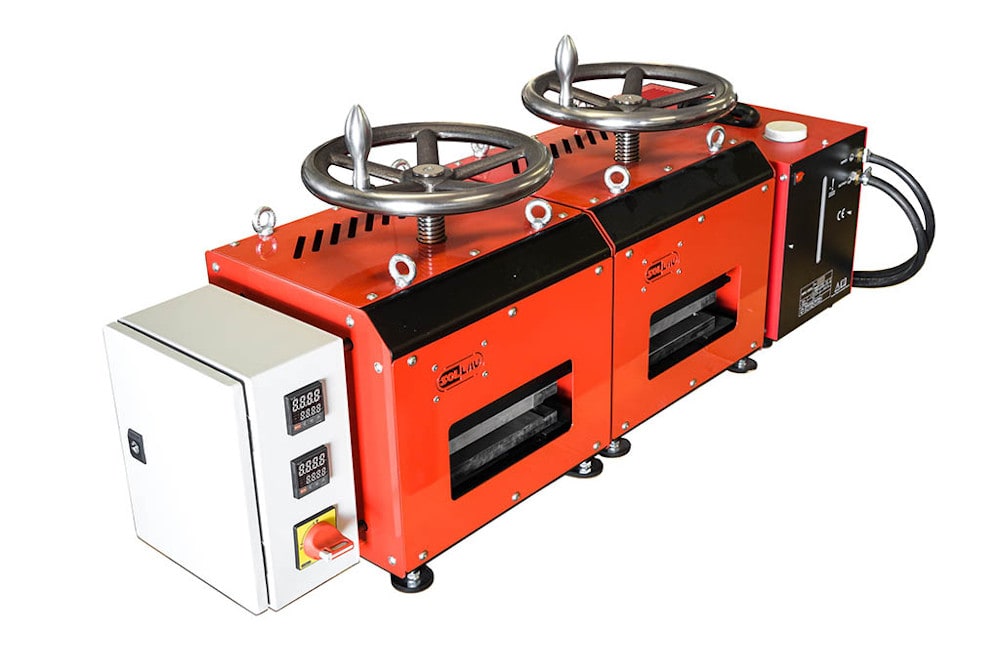

Tavný vzorkovač se skládá ze tří modulů:
- Modul je opatřen dotykovým displejem pro nastavení požadované teploty (v rozsahu 0 až 300 °C), přičemž vnitřní senzory automaticky udržují teplotu na nastavené úrovni.
- Modul obsahuje lisovací jednotku (schopnou dosáhnout tlaku až 10 barů), složenou ze dvou vyhřívaných ocelových hladce broušených desek. Po dosažení požadované teploty nastavené na displeji modulu č. 1 se mezi lisovací desky nasype testovaný materiál a pomocí přítlačného kola se slisuje do tenké placky o síle 0,5 mm ± 0,1 mm. Proto se někdy takto získaný vzorek označuje jako „palačinka“).
- Modul se skládá také ze dvou hladce broušených desek, ale tentokrát vybavených chladícím okruhem. Po vylisování v modulu č. 2 se plastový vzorek přemístí mezi ocelové chladící desky modulu č. 3, kde se rychle ochladí proudící vodou. Modul č. 3 je opatřen vnitřními závity (G1/4“) pro připojení na vnější vodovodní okruh.
Všechny tři moduly jsou nezávislé, a proto je možno zakoupit i např. pouze moduly č. 1 a 2 bez třetího, tedy chladícího, modulu. Nicméně při absenci modulu č. 3 se znatelně prodlouží doba chlazení vylisovaného plastového vzorku.
Výhody tavného vzorkovacího lisu
Tavný vzorkovací lis TVL je velmi zajímavou alternativou cenově nákladných zařízení na testování plastových tavenin, a to zejména pro malé a střední firmy, které si často nemohou drahá zkušební zařízení dovolit. Zpracování či obchod s nekontrolovanými plastovými materiály mohou vést k poškození drahého strojního vybavení, značným finančním ztrátám a újmě na dobrém firemním jménu a renomé.
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
TVL
Tavný vzorkovací lis TVL je unikátním zařízením pro rychlou a finančně nenáročnou vizuální detekci nežádoucích příměsí v nakupovaných či zpracovávaných plastových regranulátech, vločkách, drtích, zbytcích z plastové výroby atd.
| Výrobek | Rozměr (mm) | Hmotnost (kg) | Datová karta |
|---|---|---|---|
| TVL S20 | 598x557x375 | 132 | zobrazit PDF |
| TVL S20 s chladícím zařízením | 1013x557x375 | 145 | zobrazit PDF |
Pro odstranění jemného prachu z regranulátů plastů doporučujeme Odprašovací zařízení OZ s kontinuálním automatickým provozem; ke vzorkování plastových granulátů a regranulátů bez otevírání obalu slouží Magnetická vzorkovací tyč MVT. Pro vzorkování sypných a polotekutých materiálů v potrubní lince nabízíme Rotační vzorkovač RV, ke vizuální kontrole kontaminace plastových vzorků pak Tavný vzorkovací lis TVL.
Magnetická vzorkovací tyč MVT je osazena neodymovými magnety, které zachytí kovové částice Fe od 1 mikronu — vzorkování probíhá přímo v nádobě bez otevírání obalu, takže materiál zůstane chráněn. Tyč má průměr 32 mm a standardní délku 1 500 mm; délku přizpůsobíme rozměrům vaší nádoby. MVT je určena pro plastové granulity, regranulity i zemědělské komodity.
Odprašovací zařízení OZ 1200 zvládá průtok 1 200 kg/h regranulátů při plně automatickém nepřetržitém provozu. Boční sání v místě volného pádu materiálu odvádí jemný prach přímo ze spadu — odpadá tak nutnost nákladných filtrů a snižují se nároky na údržbu. Zařízení je vlastní český výrobek.
Rotační vzorkovač RV nabízí vzorkovací poměr od 1:9 do 1:130, který nastavíte jednoduše změnou polohy čepu. Pro ještě nižší podíl vzorku lze zapojit více vzorkovačů RV za sebou — poměry se pak násobí. Vzorkovač zpracuje materiál s velikostí zrna do 65 mm a vyžaduje rovnoměrné dávkování pro přesné dodržení nastaveného poměru.
Tavný vzorkovací lis TVL roztaví vzorek plastového regranulitu, vloček nebo recyklátů v rozsahu 0–300 °C a pod tlakem až 10 bar vytvoří destičku tloušťky 0,5 mm ±0,1 mm vhodnou k vizuální prohlídce. Přístroj se skládá ze tří modulů — teplotní řízení s dotykovým displejem, lisovací jednotka a volitelný vodou chlazený okruh; moduly lze dokoupit samostatně. TVL je cenově dostupnou alternativou drahých laboratorních přístrojů pro malé a středně velké zpracovatele plastů.
Rotační vzorkovač RV dodáváme se standardními vstupními průměry 50–250 mm; přípoj přizpůsobíme přírubovým, závitovým nebo speciálním provedením podle vaší linky. Ventilátor k rychloběžnému mlýnu je standardně vybaven rychlospojkou Jacob DN100, na vyžádání jej vyrobíme pro jiný průměr potrubí. Oba produkty jsou vlastní česká výroba.
Odprašovací zařízení OZ a Magnetická vzorkovací tyč MVT jsou určeny zejména pro plastikářský průmysl a recyklaci; Rotační vzorkovač RV nachází uplatnění v cementárnách, vápenkách, těžebním, chemickém, farmaceutickém i potravinářském průmyslu. Tavný vzorkovací lis TVL a Ventilátor k rychloběžnému mlýnu jsou zaměřeny na výrobce a zpracovatele plastů provozující vlastní recyklační nebo mlecí linky.
