Magnetické válce do pásového dopravníku MV

Magnetický válec do pásového dopravníku MV

Magnetický válec slouží k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot. Uvnitř magnetického válce, který se otáčí na hřídeli, je umístěna sada magnetických jader z feritových nebo neodymových magnetů.

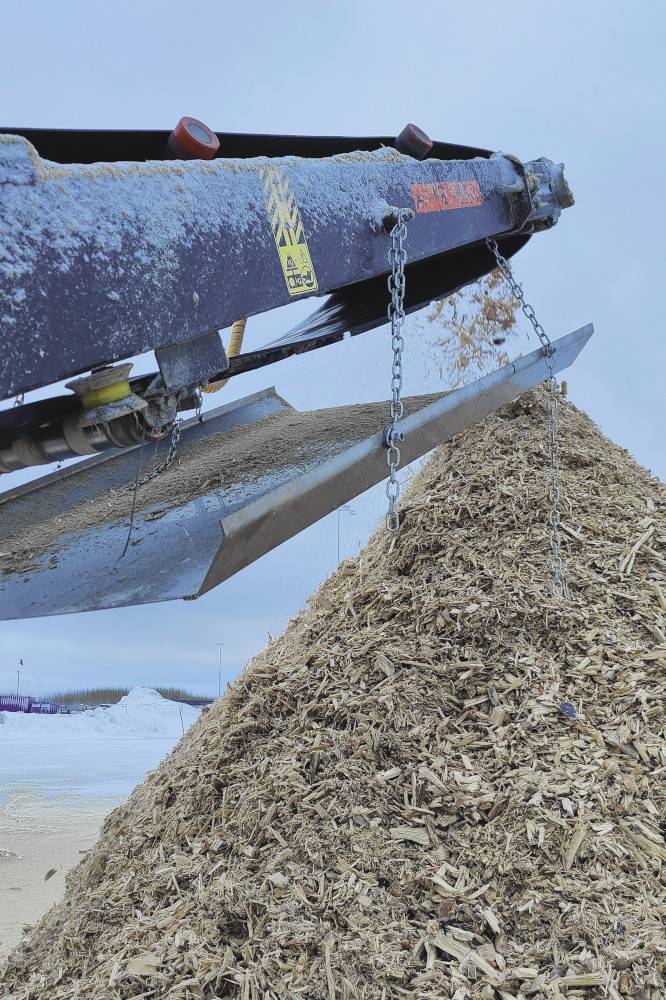

Instalace magnetického válce

Magnetický válec se obvykle začlenuje do pásového dopravníku a stává se jeho nedílnou součástí. Na rozdíl od magnetického bubnu.

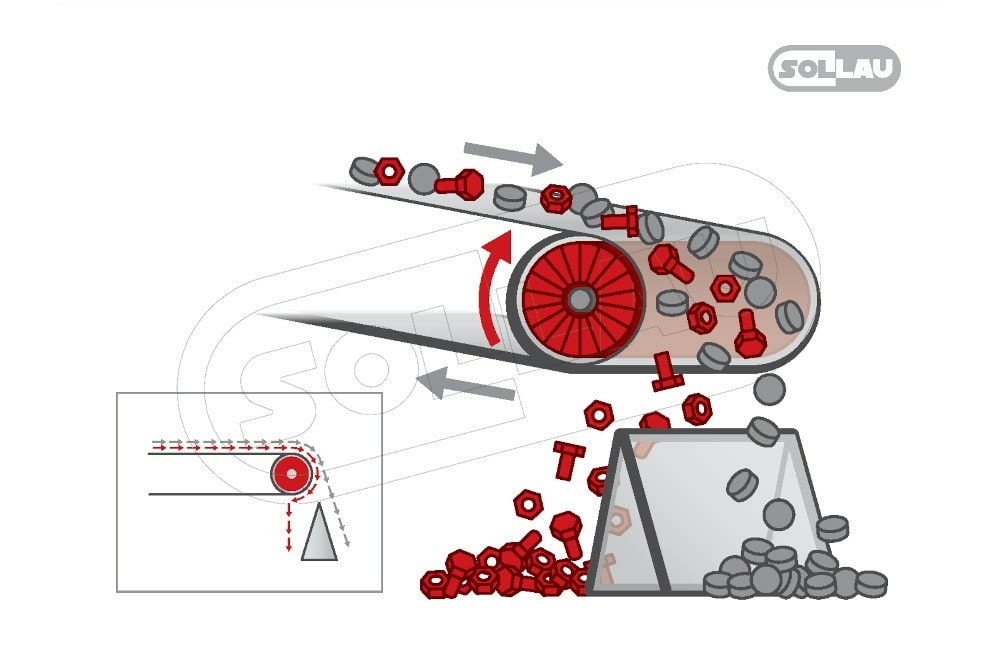

Jak funguje magnetický válec?

Kovové nečistoty, přepravované na pásu spolu s čištěným materiálem, jsou působením magnetického pole zachyceny a vyneseny až za osu válce. Nemagnetické částice odpadnout působením gravitace již dříve do oddělené zóny před válcem.

V jakých průmyslových odvětvích se uplatní magnetický válec?

Magnetické válce nacházejí uplatnění zejména v oblasti recyklace a zpracování odpadů, dřevařství, plastikářství, těžbě a zpracování nerostů apod.

Magnetická síla (indukce), vytvářená extrémně výkonnými permanentními neodymovými magnety nepropustí žádné nežádoucí kovové částice. Proto jsou možnosti použití našich výrobků téměř neomezené. Macházejí uplatnění např. v chemickém, plastikářském, potravinářském, stavebním, automobilovém, těžebním a farmaceutickém průmyslu.

Doporučení

Magnetické pole u magnetického válce dosahuje výšky asi 100 mm, a proto doporučujeme, aby výška materiálu přepravovaného na pásu nepřesáhla 80 mm.

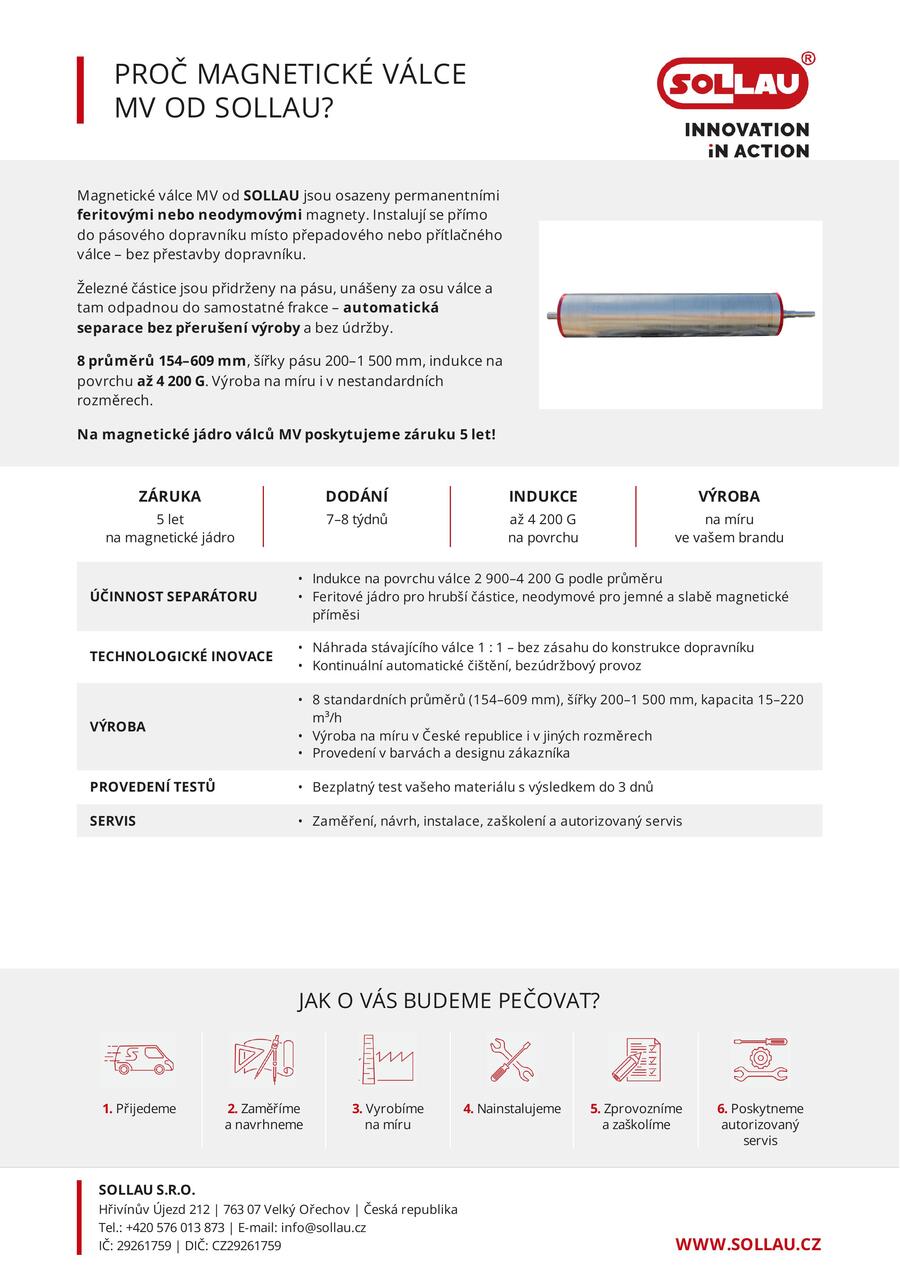

Výhody magnetického válce

Díky kvalitě materiálů použitých při výrobě magnetického válce (nerezová ocel, soustava permanentních feritových nebo neodýmových NdFeB magnetů) a robustní konstrukci je magnetický válec spolehlivým, bezúdržbovým, snadno instalovatelným a provozně nenáročným zařízením s dlouhou životností.

Při aplikaci permanentních feritových magnetů je zaručena časově téměř neomezená životnost, nicméně pokud je vyžadována vyšší magnetická síla či zachycení drobných feromagnetických částeček, doporučujeme osadit válec extrémně silnými neodymovými magnety ze vzácných zemin.

MV 154

Magnetický válec o průměru 154 mm je určen k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot. Uvnitř magnetického válce, který se otáčí na hřídeli, je umístěna sada magnetických jader.

Feritová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 154 F 200

15

200

154 Ferit

zobrazit PDF

MV 154 F 300 20

300

154 Ferit

zobrazit PDF

MV 154 F 400 25

400

154 Ferit

zobrazit PDF

MV 154 F 500 30

500

154 Ferit

zobrazit PDF

MV 154 F 600 35

600

154 Ferit

zobrazit PDF

MV 154 F 700 40

700

154 Ferit

zobrazit PDF

MV 154 F 800 45

800

154 Ferit

zobrazit PDF

MV 154 F 900 50

900

154 Ferit

zobrazit PDF

MV 154 F 1000 60

1000

154 Ferit

zobrazit PDF

Neodymová verze

VýrobekMax. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu
Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm)Typ magnetuDatová karta
MV 154 N 200 15 200 154 Neodym

zobrazit PDF

MV 154 N 300 20 300 154 Neodym

zobrazit PDF

MV 154 N 400 25 400 154 Neodym

zobrazit PDF

MV 154 N 500 30 500 154 Neodym

zobrazit PDF

MV 154 N 600 35 600 154 Neodym

zobrazit PDF

MV 154 N 700 40 700 154 Neodym

zobrazit PDF

MV 154 N 800 45 800 154 Neodym

zobrazit PDF

MV 154 N 900 50 900 154 Neodym

zobrazit PDF

MV 154 N 1000 60 1000 154 Neodym

zobrazit PDF

MV 204

Magnetický válec o průměru 204 mm je určen k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot. Uvnitř magnetického válce, který se otáčí na hřídeli, je umístěna sada magnetických jader.

Feritová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 204 F 200 20

200

204 Ferit

zobrazit PDF

MV 204 F 300 25

300

204 Ferit

zobrazit PDF

MV 204 F 400 30

400

204 Ferit

zobrazit PDF

MV 204 F 500 35

500

204 Ferit

zobrazit PDF

MV 204 F 600 40

600

204 Ferit

zobrazit PDF

MV 204 F 700 45

700

204 Ferit

zobrazit PDF

MV 204 F 800 50

800

204 Ferit

zobrazit PDF

MV 204 F 900 60

900

204 Ferit

zobrazit PDF

MV 204 F 1000 75

1000

204 Ferit

zobrazit PDF

Neodymová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 204 N 200 20 200 204 Neodym

zobrazit PDF

MV 204 N 300 25 300 204 Neodym

zobrazit PDF

MV 204 N 400 30 400 204 Neodym

zobrazit PDF

MV 204 N 500 35 500 204 Neodym

zobrazit PDF

MV 204 N 600 40 600 204 Neodym

zobrazit PDF

MV 204 N 700 45 700 204 Neodym

zobrazit PDF

MV 204 N 800 50 800 204 Neodym

zobrazit PDF

MV 204 N 900 60 900 204 Neodym

zobrazit PDF

MV 204 N 1000 75 1000 204 Neodym

zobrazit PDF

MV 254

Magnetický válec o průměru 254 mm je určen k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot. Uvnitř magnetického válce, který se otáčí na hřídeli, je umístěna sada magnetických jader.

Feritová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 254 F 200 20

200

254 Ferit

zobrazit PDF

MV 254 F 300 25

300

254 Ferit

zobrazit PDF

MV 254 F 400 30

400

254 Ferit

zobrazit PDF

MV 254 F 500 35

500

254 Ferit

zobrazit PDF

MV 254 F 600 40

600

254 Ferit

zobrazit PDF

MV 254 F 700 45

700

254 Ferit

zobrazit PDF

MV 254 F 800 50

800

254 Ferit

zobrazit PDF

MV 254 F 900 60

900

254 Ferit

zobrazit PDF

MV 254 F 1000 75

1000

254 Ferit

zobrazit PDF

Neodymová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 254 N 200 20 200 254 Neodym

zobrazit PDF

MV 254 N 300 25 300 254 Neodym

zobrazit PDF

MV 254 N 400 30 400 254 Neodym

zobrazit PDF

MV 254 N 500 35 500 254 Neodym

zobrazit PDF

MV 254 N 600 40 600 254 Neodym

zobrazit PDF

MV 254 N 700 45 700 254 Neodym

zobrazit PDF

MV 254 N 800 50 800 254 Neodym

zobrazit PDF

MV 254 N 900 60 900 254 Neodym

zobrazit PDF

MV 254 N 1000 75 1000 254 Neodym

zobrazit PDF

MV 304

Magnetický válec o průměru 304 mm je určen k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot. Uvnitř magnetického válce, který se otáčí na hřídeli, je umístěna sada magnetických jader.

Feritová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 304 F 200 15

200

304 Ferit

zobrazit PDF

MV 304 F 300 25

300

304 Ferit

zobrazit PDF

MV 304 F 400 35

400

304 Ferit

zobrazit PDF

MV 304 F 500 45

500

304 Ferit

zobrazit PDF

MV 304 F 600 55

600

304 Ferit

zobrazit PDF

MV 304 F 700 65

700

304 Ferit

zobrazit PDF

MV 304 F 800 75

800

304 Ferit

zobrazit PDF

MV 304 F 900 85

900

304 Ferit

zobrazit PDF

MV 304 F 1000 95

1000

304 Ferit

zobrazit PDF

Neodymová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 304 N 200 15 200 304 Neodym

zobrazit PDF

MV 304 N 300 25 300 304 Neodym

zobrazit PDF

MV 304 N 400 35 400 304 Neodym

zobrazit PDF

MV 304 N 500 45 500 304 Neodym

zobrazit PDF

MV 304 N 600 55 600 304 Neodym

zobrazit PDF

MV 304 N 700 65 700 304 Neodym

zobrazit PDF

MV 304 N 800 75 800 304 Neodym

zobrazit PDF

MV 304 N 900 85 900 304 Neodym

zobrazit PDF

MV 304 N 1000 95 1000 304 Neodym

zobrazit PDF

MV 406

Magnetický válec o průměru 406 mm je určen k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot. Uvnitř magnetického válce, který se otáčí na hřídeli, je umístěna sada magnetických jader.

Feritová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 406 F 300 35

300

406 Ferit

zobrazit PDF

MV 406 F 400 45

400

406 Ferit

zobrazit PDF

MV 406 F 500 55

500

406 Ferit

zobrazit PDF

MV 406 F 600 65

600

406 Ferit

zobrazit PDF

MV 406 F 700 75

700

406 Ferit

zobrazit PDF

MV 406 F 800 90

800

406 Ferit

zobrazit PDF

MV 406 F 900 120

900

406 Ferit

zobrazit PDF

MV 406 F 1000 140

1000

406 Ferit

zobrazit PDF

Neodymová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 406 N 300 35 300 406 Neodym

zobrazit PDF

MV 406 N 400 45 400 406 Neodym

zobrazit PDF

MV 406 N 500 55 500 406 Neodym

zobrazit PDF

MV 406 N 600 65 600 406 Neodym

zobrazit PDF

MV 406 N 700 75 700 406 Neodym

zobrazit PDF

MV 406 N 800 90 800 406 Neodym

zobrazit PDF

MV 406 N 900 120 900 406 Neodym

zobrazit PDF

MV 406 N 1000 140 1000 406 Neodym

zobrazit PDF

MV 506

Magnetický válec o průměru 506 mm je určen k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot. Uvnitř magnetického válce, který se otáčí na hřídeli, je umístěna sada magnetických jader.

Feritová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 506 F 300 45

300

506 Ferit

zobrazit PDF

MV 506 F 400 55

400

506 Ferit

zobrazit PDF

MV 506 F 500 70

500

506 Ferit

zobrazit PDF

MV 506 F 600 85

600

506 Ferit

zobrazit PDF

MV 506 F 700 105

700

506 Ferit

zobrazit PDF

MV 506 F 800 125

800

506 Ferit

zobrazit PDF

MV 506 F 900 145

900

506 Ferit

zobrazit PDF

MV 506 F 1000 180

1000

506 Ferit

zobrazit PDF

Neodymová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 506 N 300 45 300 506 Neodym

zobrazit PDF

MV 506 N 400 55 400 506 Neodym

zobrazit PDF

MV 506 N 500 70 500 506 Neodym

zobrazit PDF

MV 506 N 600 85 600 506 Neodym

zobrazit PDF

MV 506 N 700 105 700 506 Neodym

zobrazit PDF

MV 506 N 800 125 800 506 Neodym

zobrazit PDF

MV 506 N 900 145 900 506 Neodym

zobrazit PDF

MV 609

Magnetický válec o průměru 609 mm je určen k nepřetržité a automatické separaci feromagnetických částic ze sypkých hmot. Uvnitř magnetického válce, který se otáčí na hřídeli, je umístěna sada magnetických jader.

Feritová verze

Výrobek

Max. kapacita (m3/h)
Maximální kapacita závisí na typu a vlastnostech čištěného materiálu

Vhodná šířka dopravníkového pásu (mm)Průměr válce (mm) Typ magnetůDatová karta

MV 609 F 300 55

300

600 Ferit

zobrazit PDF

MV 609 F 400 70

400

600 Ferit

zobrazit PDF

MV 609 F 500 85

500

600 Ferit

zobrazit PDF

MV 609 F 600 100

600

540 Ferit

zobrazit PDF

MV 609 F 700 150

700

640 Ferit

zobrazit PDF

MV 609 F 800 190

800

740 Ferit

zobrazit PDF

MV 609 F 900 205

900

840 Ferit

zobrazit PDF

MV 609 F 1000 220

1000

940 Ferit

zobrazit PDF
