Průtokové magnetické separátory do potrubí MSP-MC

Obecný princip fungování magnetického separátoru do potrubí MSP-MC

Magnetický separátor do potrubního systému MSP-MC je určen zejména k separaci feromagnetických částic, které se nacházejí v proudu tekutého nebo snadno prostupného materiálu.

Konstrukce průtokového separátoru

Základ tohoto magnetického roštového separátoru (s ručním popř. semiautomatickým čištěním) tvoří soustava magnetických trubic z nerezové oceli. Takto vytvořené magnetické síto je ve velmi intenzivním kontaktu s proudícím materiálem a díky velmi silným permanentním magnetům dokáže zachytit i ty nejmenší kovové nečistoty a zajistit velmi vysokou úroveň separace.

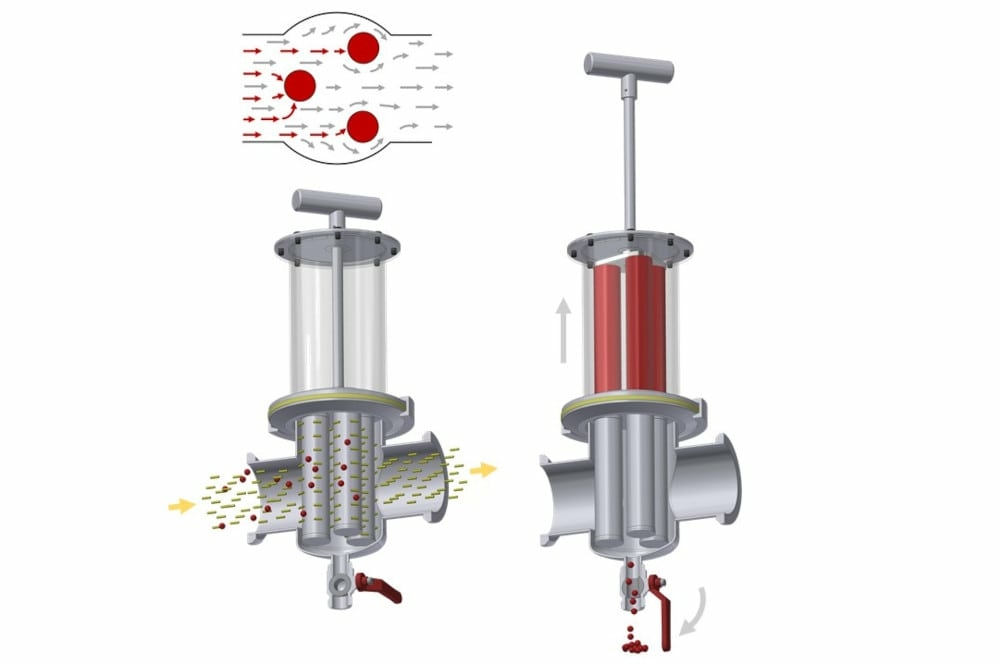

Jak funguje průtokový magnetický separátor?

Zachycené magnetické částice se v průběhu separačního procesu drží na zadních částech magnetických trubic, a proto neblokují tok čištěného materiálu. Současně jsou i chráněny před nechtěným spláchnutím proudící čištěnou hmotou. Pro co nejefektivnější separaci magnetických částic je magnetický separátor do potrubního systému osazen mimořádně silnými neodymovými NdFeB magnety.

Jak se čistí průtokový separátor?

Při ručním čištění se vyjme tělo separátoru, pomocí ovládací páky se magnetická jádra přesunou do horní polohy a zachycené feromagnetické nečistoty samovolně odpadnou (případně lze trubice dodatečně opláchnout vodou). U průtokových separátorů větších rozměrů nebo v případě vysoké kontaminace čištěného materiálu kovovými nečistotami, je demagnetizační proces prováděn pomocí pneumatických systémů s automatickým řízením a ovládáním.

Další výhody magnetického separátoru pro potrubí MSP-MC:

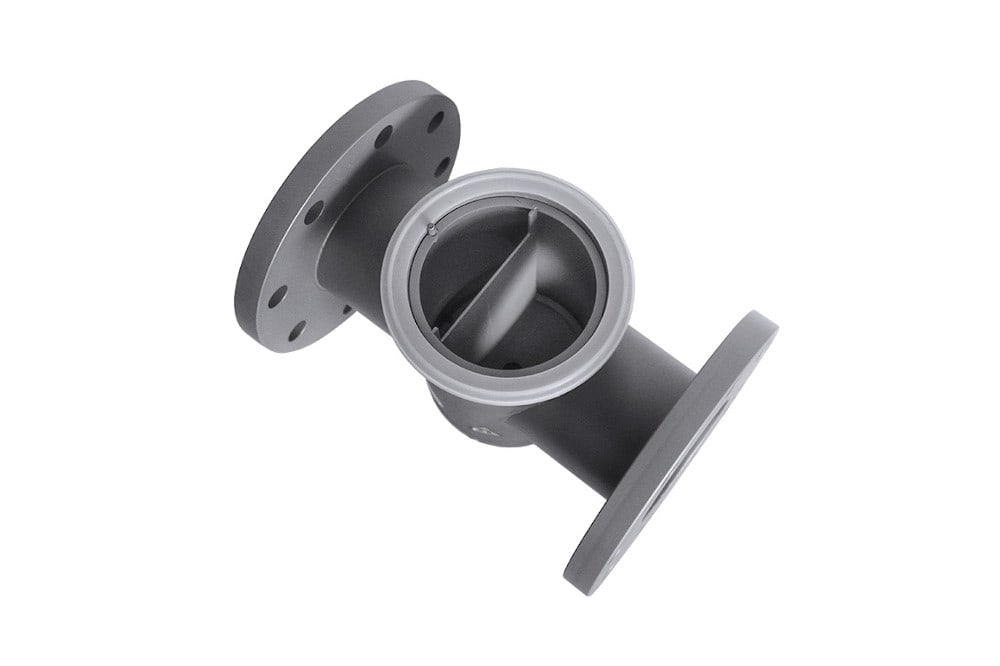

  • Schéma těla průtokového magnetického separátorukukátko (pro kontrolu toku materiálu a stavu znečištění trubic)
  • integrovaný zámek magnetických trubic (brání neoprávněným osobám v manipulaci se separátorem)
  • přepážkový systém zajišťující, že tekutina je vystavena působení velmi silného magnetického pole po maximálně dlouhou dobu (dosažení extrémně vysoké účinnosti magnetické separace díky využití celé délky magnetických trubic)
  • mechanické sítko (zachycení i nemagnetických nečistot)



Tento magnetický separátor dokážeme vyrobit s maximální indukcí 18 700 G na jádře a 11 700 G na plášti magnetické trubice. Tolerance je +/- 10 %.

V jakých průmyslových odvětvích se uplatní průtokový magnetický separátor?

Magnetický separátor do potrubí se vyznačuje robustní konstrukcí z nerezové oceli, vysokým výkonem díky neodymovým magnetům ze vzácných zemin), jednoduchou instalací a snadnou údržbou. Nachází uplatnění zejména v průmyslu keramickém a chemickém, v potravinářství, sanitárních či hygienických provozech.

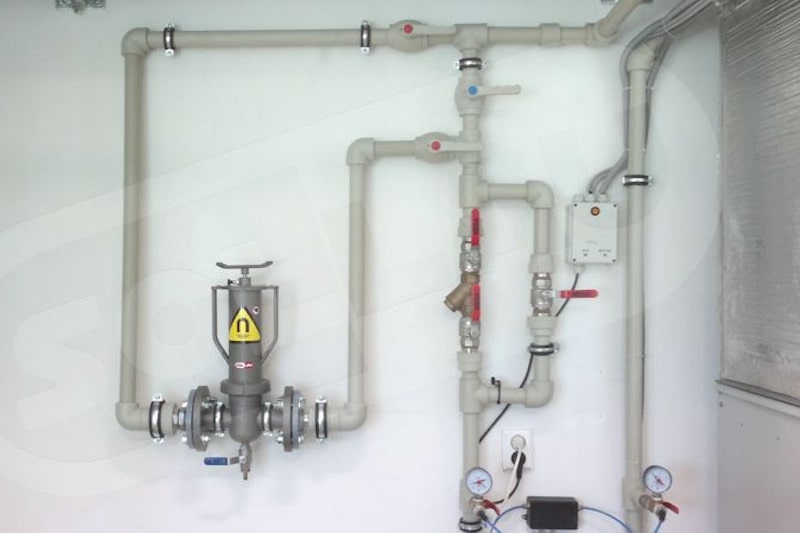

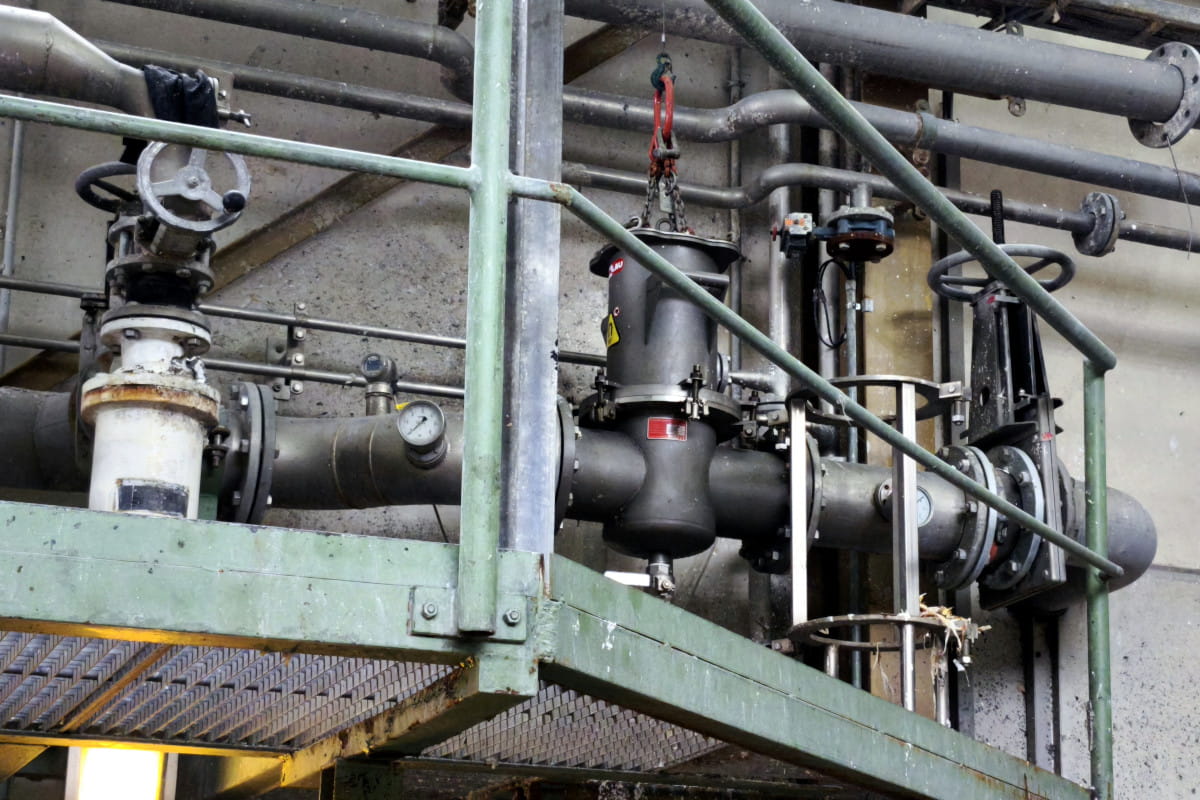

Na jaké potrubí se separátor připojí?

Standardně vyrábíme v připojovacích průměrech od 50 do 250 mm, nicméně můžeme připojovací rozměry i způsob připojení na potrubní systém (příruba, šroubení, speciální přípojky) upravit podle vašich potřeb.

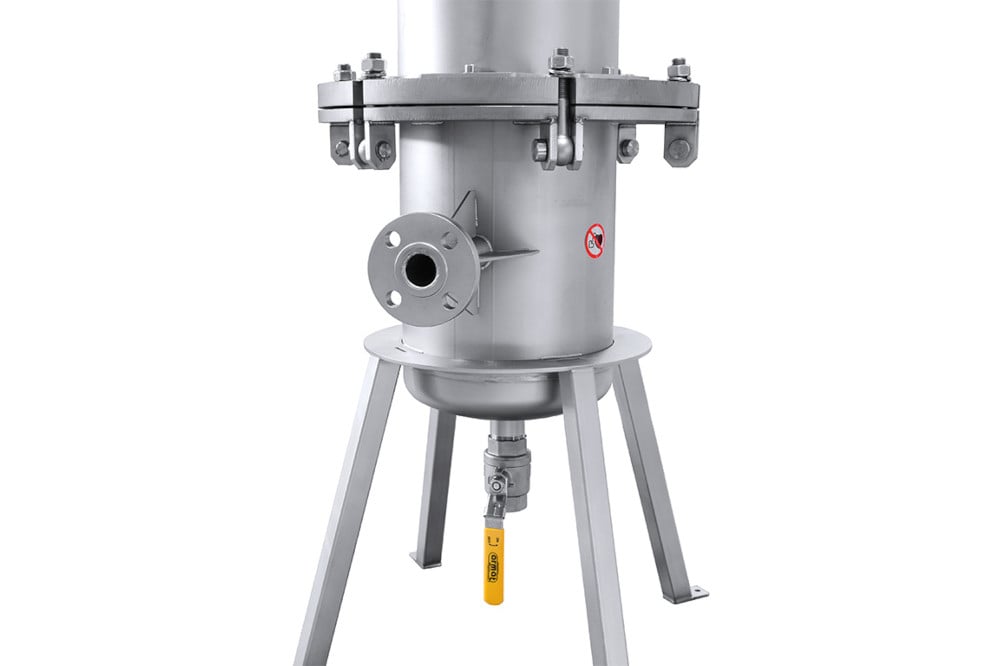

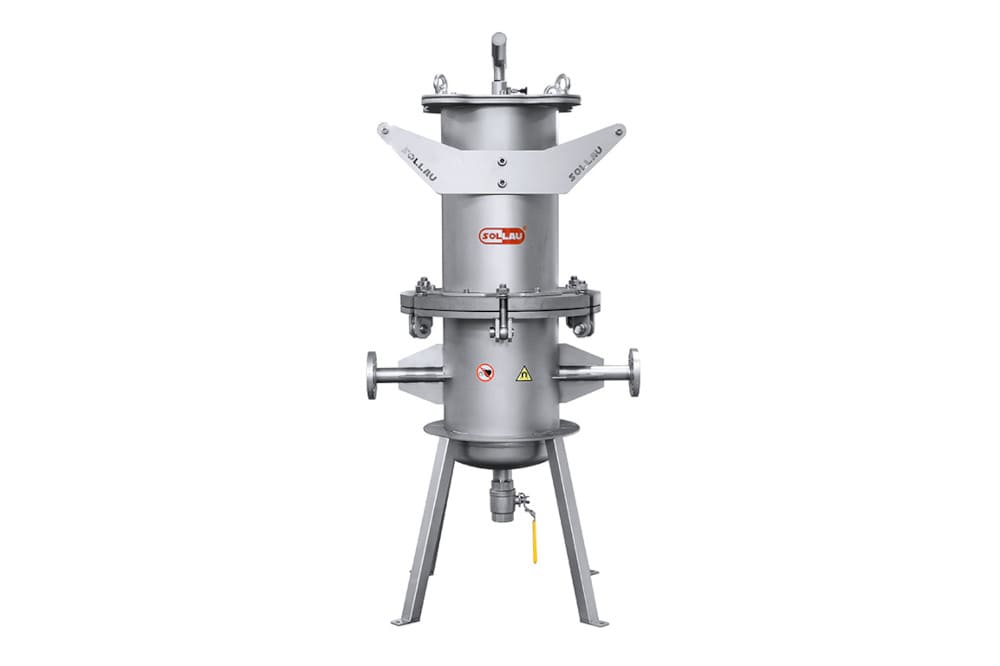

MSP-MC

Tento typ separátoru dodáváme též ve dvouplášťovém provedení, které umožňuje vyhřívání průtokové části separátoru a zamezuje se tím tuhnutí směsí dopravovaných při vyšších teplotách např. sirupu nebo čokolády.

VýrobekPrůtok (l/m)
Závisí na typu a vlastnostech čištěného materiálu

Připojovací průměr (mm)

Datová karta
MSP-MC 50 N 500 20 zobrazit PDF

MSP-MC 100 N 1100 100 zobrazit PDF

MSP-MC 150 N 6500 150 zobrazit PDF

MSP-MC 200 N 6800 200 zobrazit PDF

MSP-MC 250 N 6900 250 zobrazit PDF

MSP-MC EKO

Ekonomickou verzi magnetického separátoru do potrubního systému přestavuje MSP-MC EKO, určený zejména k separaci feromagnetických částic z proudu tekutého materiálu v potrubích o malých průměrech (v těle separátoru se totiž nachází jen jediná magnetická trubice v opláštění z nerezové oceli).

Stejně jako v případě standardního provedení MSP-MC se zachycené magnetické částice drží na zadní části magnetické trubice, a proto jednak neblokují tok čištěného materiálu, ale současně jsou i chráněny před nechtěným spláchnutím proudící čištěnou hmotou. Při ručním čištění se odšroubuje převlečná matice a tělo separátoru se vyjme z potrubního systému. Poté se pomocí ovládací páky magnetická jádra přesunou do horní polohy a zachycené feromagnetické nečistoty samovolně odpadnou z povrchu krycího nerezového pláště (popřípadě je možno trubice též ještě dodatečně opláchnout vodou).

Výrobek

Připojovací průměr (v palcích)

Datová karta
MSP-MC EKO 1/2 N 1/2" zobrazit PDF

MSP-MC EKO 3/4 N 3/4" zobrazit PDF

MSP-MC EKO 1 N 1" zobrazit PDF

MSP-MC EKO 1 1/4 N 1 1/4" zobrazit PDF

MSP-SC

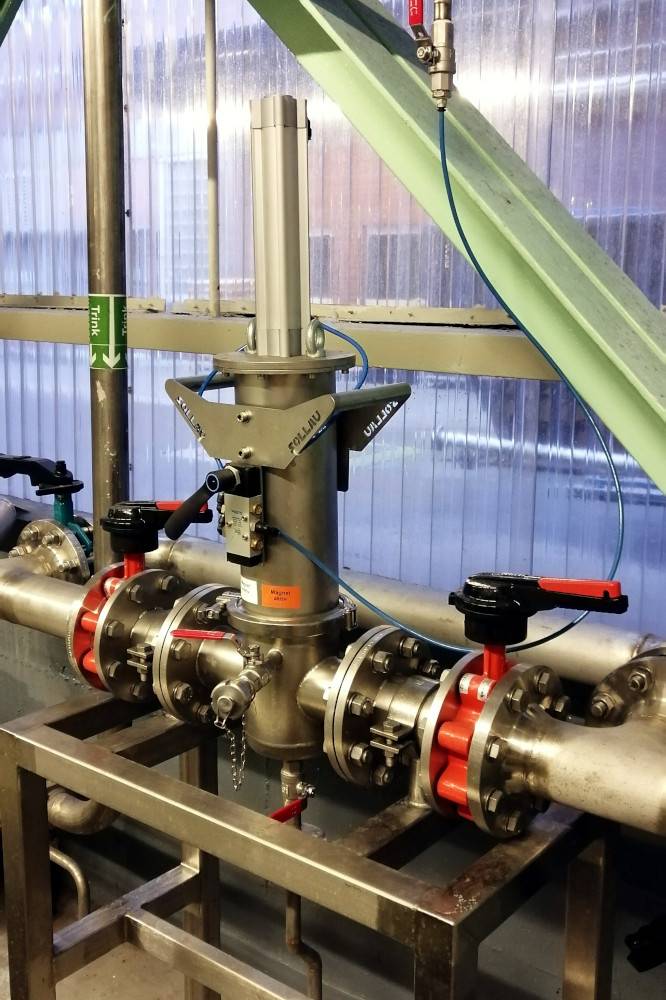

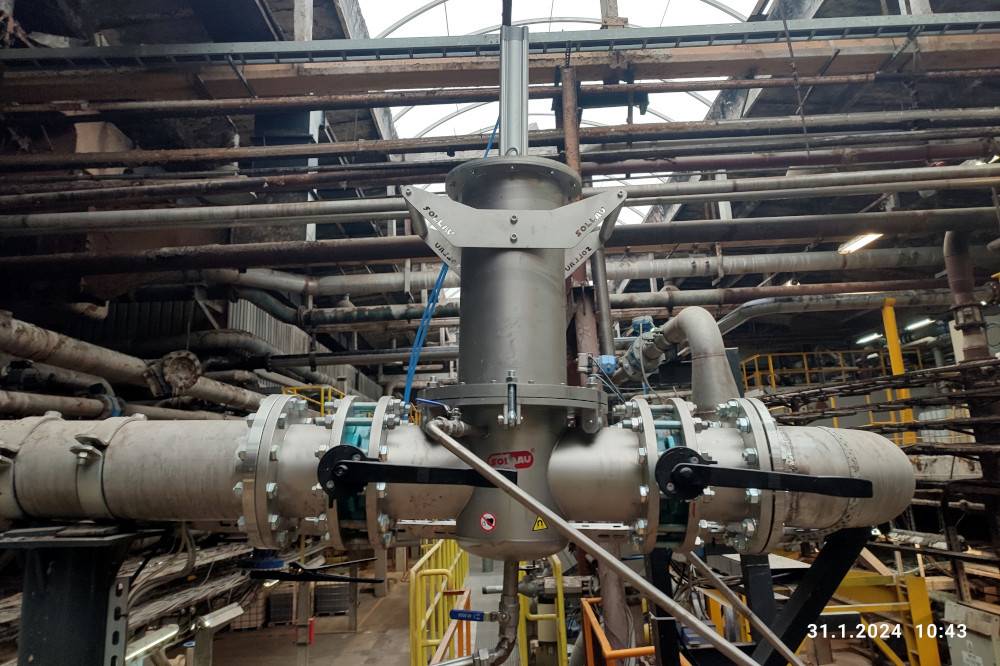

Magnetický separátor s poloautomatickým čištěním do potrubního systému MSP-SC je semiautomatickou verzí standardního separátoru MSP-MC.

Separátor MSP-SC je vybaven

  1. klapkami pro vstup a výstup materiálu
  2. ventily pro vstup oplachové vody a odtok Fe kontaminantů
  3. pneumatickým pístem FESTO pro vytažení magnetických jader v průběhu čištění separátoru

Funkční princip je stejný jako u manuálních verzí, nicméně čištění separátoru je značně zjednodušeno a usnadněno.

Hlavní výhody semiautomatické verze:

  • při čištění není nutno vyjmout tělo separátoru z potrubního systému
  • díky pneumaticky ovládanému pístu je výrazně usnadněna manipulace s magnetickými jádry (což je důležité zejména u separátorů větších průměrů a též v případě, že materiál je silně znečištěn Fe kontaminanty).

V průběhu čištění se pomocí klapek ručně zastaví vstup a výstup toku materiálu a pneumatickým pístem se magnetická jádra vysunou z ochranných nerezových trubic do horní polohy. Následně se manuálně otevřou kulové ventily oplachového a odtokového potrubí a nečistoty spláchnuté z povrchu krycích nerezových trubic oplachovou vodou odtečou odpadním otvorem v dolní části separátoru. Pak se opět odtokový ventil stejně jako ventil pro přítok oplachové vody uzavřou, magnetická jádra se spustí do dolní (pracovní) polohy, otevře se materiálový vstup a výstup a proces magnetické separace pokračuje až do dalšího čištění.

Výrobek

Připojovací průměr (v mm)

Datová karta
MSP-SC 50 N 50 zobrazit PDF

MSP-SC 100 N 100 zobrazit PDF

MSP-SC 150 N 150 zobrazit PDF

MSP-SC 200 N 200 zobrazit PDF

MSP-SC 250 N 250 zobrazit PDF
