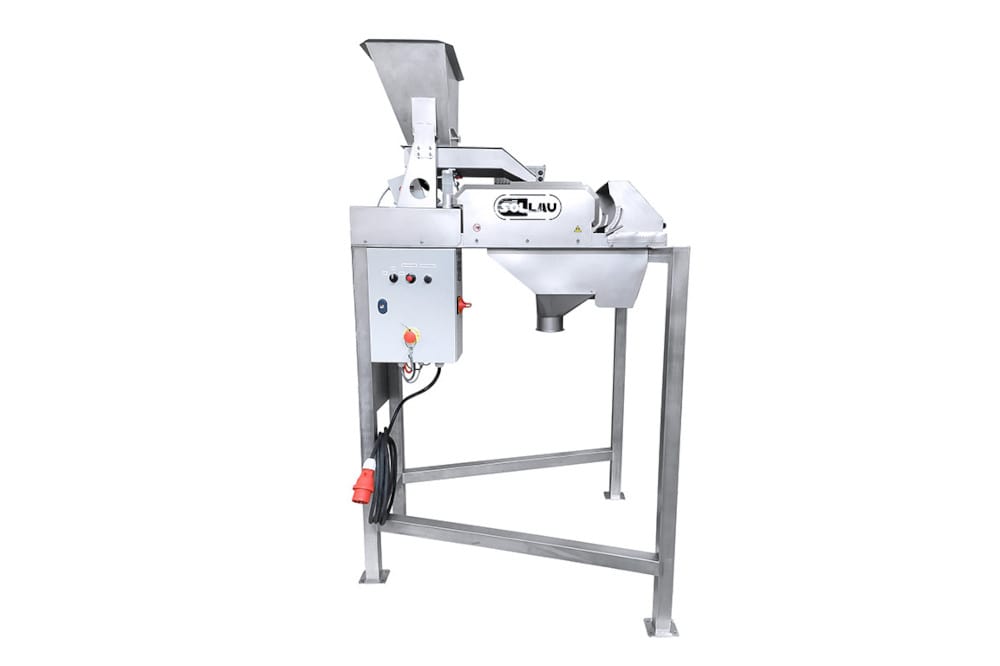

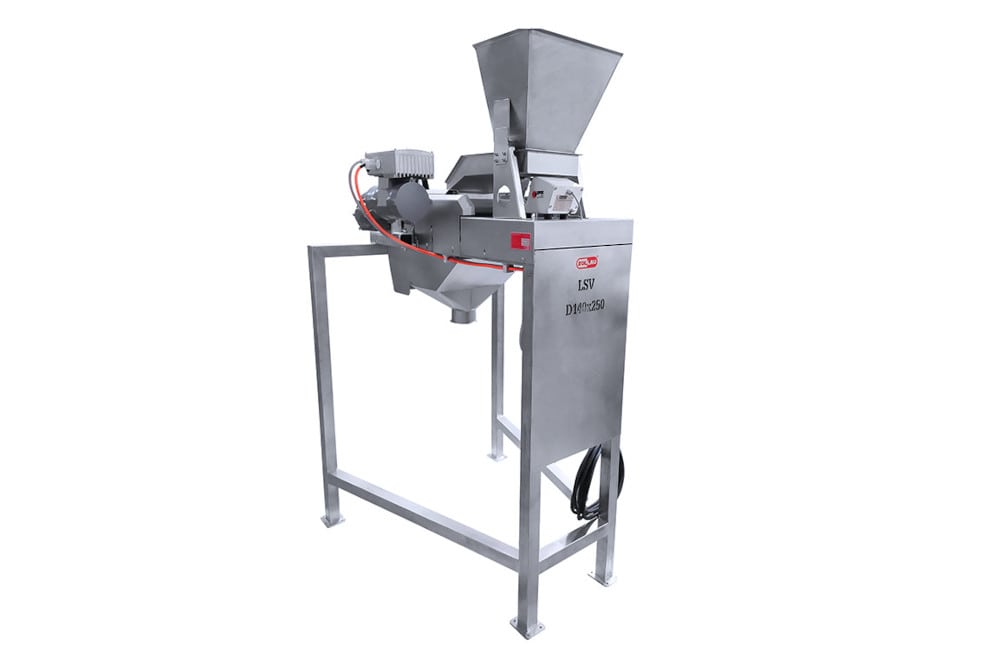

Laboratorní magnetické separátory LSV
Výkonný magnetický separátor LSV, osazený extra silným magnetickým válcem, je zmenšenou (ale plně funkční) verzí vícestupňového magnetického válce VMSV. LSV se používá k nepřetržité a automatické separaci i velmi malých (i okolo 30 mikronů) a slabě magnetických částic (např. magnetická nerezová ocel nebo i některé druhy paramagnetických minerálů) v laboratorních podmínkách.
Konstrukce laboratorního separátoru
Tento výjimečně výkonný, a přitom kompaktní a modulární magnetický separátor, se skládá z vibračního podavače a z dvojice válců. Hnací válec je magnetický (s regulací rychlosti otáčení dle charakteru čištěného materiálu a provozních potřeb) a hnaný je pak nemagnetický. Tento pár válců je navzájem propojen velmi tenkým, ale extrémně odolným dopravníkovým pásem z kevlaru nebo skloteflonu. K dispozici i v nelepivé úpravě či potravinářském provedení. Magnetické pole u magnetického válce dosahuje výšky maximálně asi 10 mm, a proto je vhodné, aby výška materiálu přepravovaného na pásu nepřesáhla 5 mm. Nicméně pro dosažení nejvyšší účinnosti doporučujeme výšku do 2 mm.
Jak funguje laboratorní magnetický separátor?
Po rozvolnění materiálu pomocí vibračního podavače dopadá materiál na dopravníkový pás. Magnetické kovové nečistoty jsou zachyceny magnetickým polem válce a vyneseny až za jeho osu do kontejneru na feromagnetické nečistoty. Vyčištěný (tedy nemagnetický) materiál odpadne působením gravitace do nádobky na čistý produkt, která se nachází pod hnacím válcem. Díky speciálnímu rozdělovači proudu magnetického a nemagnetického materiálu (úhlově i osově stavitelnému) je pak také možno z čištěného materiálu oddělit ještě třetí frakci. Ta se nachází mezi čistým materiálem a feromagnetickými kontaminanty (jde tedy o slabě magnetický materiál, částečně kontaminovaný Fe částicemi). Separační proces lze dle potřeby opakovat, protože jak čistý materiál, tak i materiál částečně kontaminovaný a též zachycené feromagnetické částice se nacházejí v oddělených nádobách pod dopravníkovým pásem (je potřeba mít na paměti, že LSV - jako extrémně silný magnetický separátor - dokáže zachytit např. i kousky plastu, gumy, kamení či dřeva kontaminované oxidy železa, a proto je jeho role při laboratorním testování a vyhodnocování zpracovávaných materiálů nenahraditelná).
Nedílnou součástí tohoto speciálního magnetického separátoru je i násypka s integrovaným vibračním podavačem, jehož rozměry přesně odpovídají šířce dopravníkového pásu. Pomocí regulátoru vibrací lze přednastavit optimální dávkování materiálu na dopravníkový pás. Magnetický válec LSV je vybaven zařízením pro jednoduché nastavení optimálního napnutí dopravníkového pásu. Motor hnacího válce je opatřen měničem rychlosti, takže je možno dle potřeby regulovat rychlost dopravníkového pásu.
Laboratorní vysokoindukční magnetický válec je určen pro nejnáročnější průmyslové klienty, požadující odseparování i těch nejjemnějších feromagnetických nečistot. V případě použití extrémně tenkých dopravníkových pásů z kevlaru nebo skloteflonu by maximální velikost částic, které se dostávají do kontaktu s tímto separátorem, neměla překročit 5 mm. Větší částice by totiž mohly tenké dopravníkové pásy velmi rychle poškodit (při větších frakcích kovových kontaminantů či samotného materiálu lze použít silnější dopravníkové pásy, nicméně ty však snižují magnetickou účinnost tohoto speciálního separátoru).
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Výhody laboratorního separátoru
Díky jakosti materiálů použitých při výrobě magnetického válce (sestava extra silných NdFeB magnetů v kombinaci se speciálními ocelovými podložkami, velmi tenký a přitom vysoce odolný kevlarový či skloteflonový dopravníkový pás) je tento špičkový separátor schopen dosáhnout povrchové magnetické indukce až 11 000 gaussů. To je hodnota, kterou se až doposud pyšnily pouze elektromagnetické separátory. Na druhé straně je třeba mít na paměti, že z pohledu praktického využití magnetického válce není až tak důležitá hodnota dosahované magnetické indukce, ale především hustota magnetických pólů, protože LSV se často aplikuje pro zachycení malých feromagnetických částic. Pokud by vzdálenosti mezi magnetickými póly byly příliš velké (za účelem dosažení maximální magnetické indukce), tak by takto vytvářené velmi silné magnetické pole bylo pro zachycení drobných kontaminantů nevyužitelné, neboť magnetické částice by proklouzávaly mezi příliš vzdálenými magnetickými póly. Proto se tedy v kombinaci s velmi hustým pólováním optimální hodnota magnetické indukce na povrchu válce pohybuje okolo 11 000 gaussů (pro dosažení maximálního záchytu i velmi malých feromagnetických částic).
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5
LSV
- Automatické napínání pásu
- Široká variabilita dopravníkových pásů

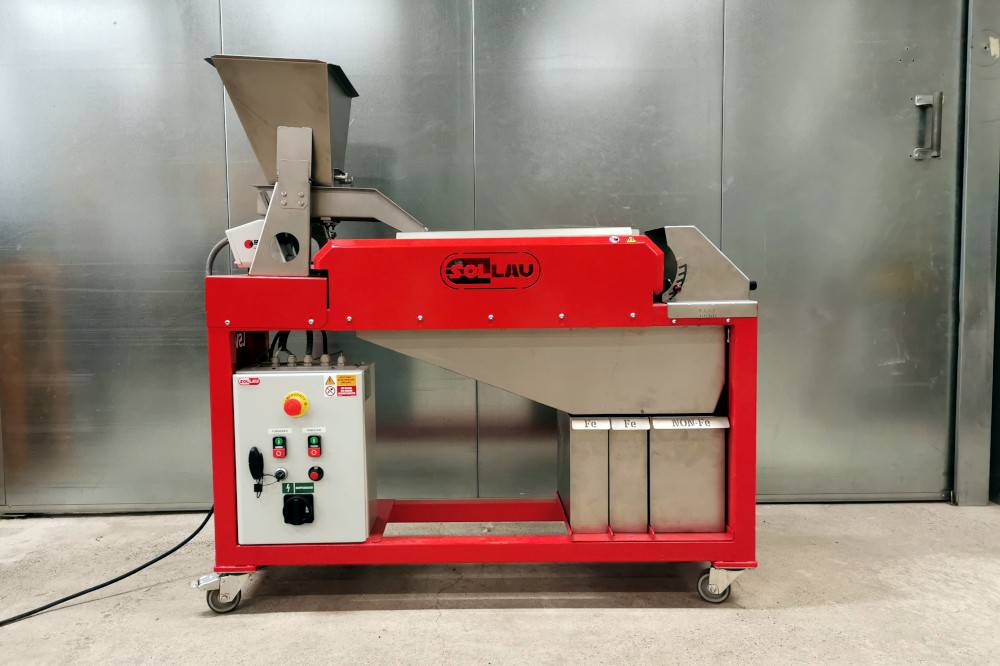

- Mobilní provedení (na kolečkách)
- Tři separovatelné frakce: nemagnetická, paramagnetická a magnetická
- Aplikace např. v oblasti testování materiálů
Výkonný magnetický separátor LSV, osazený extra silným magnetickým válcem, je zmenšenou (ale plně funkční) verzí vícestupňového magnetického válce VMSV.
| Výrobek | Datová karta |
|---|---|
| LSV | zobrazit PDF |
Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.
LSV je zmenšenou, ale plně funkční verzí vícestupňového magnetického válce VMSV a slouží primárně k testování a vyhodnocování materiálů v laboratorních podmínkách — výsledky separace na LSV jsou podkladem pro správné dimenzování průmyslové konfigurace VMSV. Pokud potřebujete nepřetržitý provoz ve výrobním měřítku, je vícestupňový magnetický válec VMSV správnou volbou; LSV naopak volte pro laboratorní analýzy, vzorkování nebo menšiobjemové separace.
LSV zachytí feromagnetické částice již od cca 30 mikronů a je schopen separovat i slabě magnetické materiály, jako je magnetická nerezová ocel nebo paramagnetické minerály. Klíčem k vysokému záchytu drobných částic není jen magnetická indukce (až 11 000 G), ale především hustota magnetických pólů — malé částice by u řídkého pólování proklouzávaly mezi vzdálenými póly, i kdyby bylo pole maximálně silné.
Maximální velikost částic přicházejících do kontaktu s tenkým kevlarovým nebo skloteflonový dopravníkovým pásem je 5 mm — větší kusy by pás rychle poškodily. Pro nejvyšší účinnost separace doporučujeme výšku vrstvy materiálu na pásu do 2 mm; magnetické pole u povrchu válce dosahuje výšky přibližně 10 mm, proto materiál nesmí v žádném případě překročit výšku 5 mm.
LSV standardně odděluje tři frakce: nemagnetický čistý materiál (spadá do nádobky pod hnacím válcem), magnetické feromagnetické nečistoty (vyneseny za osu magnetického válce) a slabě magnetickou středovou frakci (paramagnetický materiál částečně kontaminovaný Fe částicemi), oddělenou pomocí úhlově i osově stavitelného rozdělovače proudu. Oddělení třetí frakce umožňuje podrobnější analýzu složení zpracovávaného materiálu — separační proces lze dle potřeby libovolně opakovat.
LSV nachází uplatnění všude tam, kde je třeba separovat jemné nebo slabě magnetické příměsi: v potravinářství (masokostní moučka, potravinářská sůl), ve sklářském a keramickém průmyslu (křemenné a sklářské písky, kaolín, vápenec), v chemickém průmyslu (čištění pigmentů), při zpracování nerostných surovin (živce, bauxit, magnezit, titan, vzácné zeminy, zirkon) a v recyklaci elektrošrotu při odstraňování slabě magnetické nerezové oceli.
LSV je standardně osazen ultratenkým a vysoce odolným pásem z kevlaru nebo skloteflonu; dostupné jsou rovněž pásy v nelepivé úpravě nebo v potravinářském provedení pro hygienicky náročné aplikace. Separátor vyrábíme na míru — šířku pásu, délku dopravníku i konfiguraci separátoru přizpůsobujeme konkrétní aplikaci.
Zdarma provedeme testy Vašeho materiálu na separátoru LSV a výsledky garantujeme do tří dnů; na základě testů doporučíme optimální nastavení rychlosti pásu, výšky materiálu a polohy rozdělovače frakcí. Některé modely LSV jsou navíc dostupné k okamžitému odběru ze skladu — o aktuální dostupnosti se informujte u našeho obchodního zástupce.
V jakých průmyslových odvětvích se uplatní laboratorní magnetický separátor?
Laboratorní vysoce intenzivní magnetický válec nachází uplatnění zejména při testování materiálů v potravinářství (např. při finálním dočištění masokostní moučky či soli ze solných dolů.) Ve farmaceutickém průmyslu, při recyklaci elektrošrotu (např. při odstraňování nežádoucí slabě magnetických nerezových příměsí), ve slévárenství (čištění slévárenských písků), ve sklářském a keramickém průmyslu (separace nežádoucích magnetických příměsí z křemenných a sklářských písků, kaolínu, vápence, jílu) atd. Dále se používá v laboratořích v chemickém průmyslu (čištění pigmentů), při výrobě refrakčních materiálů (čištění refrakčních materiálů, šamotu, abraziv apod.) a také při těžbě a zpracování nerostných surovin a minerálů (klasická je aplikace tohoto separátoru při obohacování a čištění živců, manganu, pegmatitu, bauxitu, magnezitu, titanu, staurolitu, hematitu, barytu, bentonitu, potaše, křemene, diamantů, vzácných zemin např. bóru, zlata, skandia, železné rudy, talku, zirkonu a mnoha dalších.)
