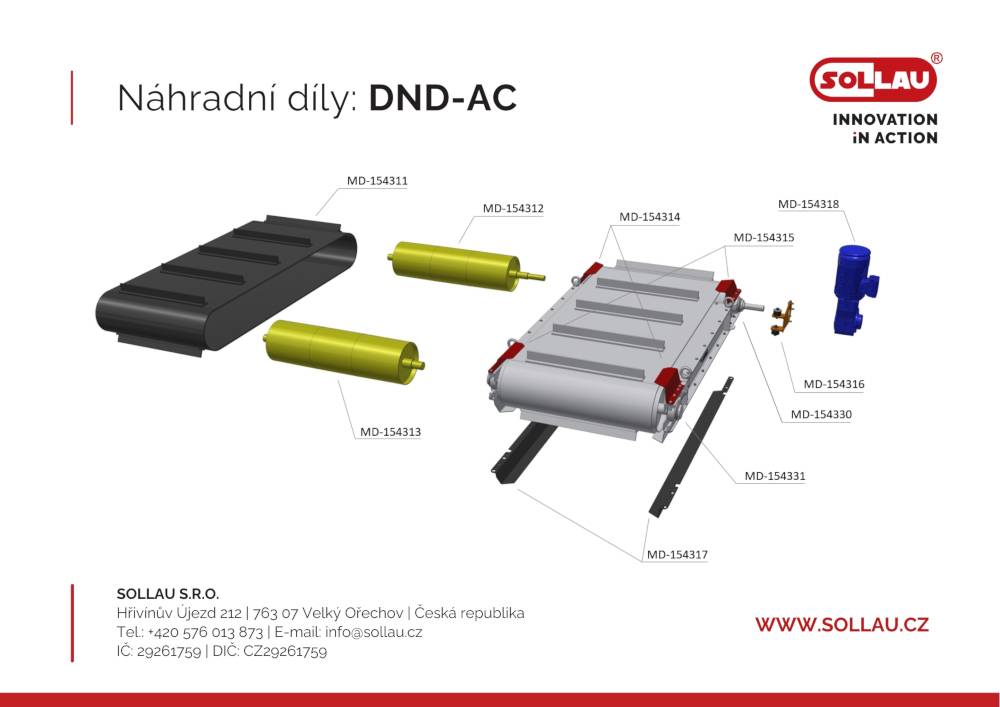

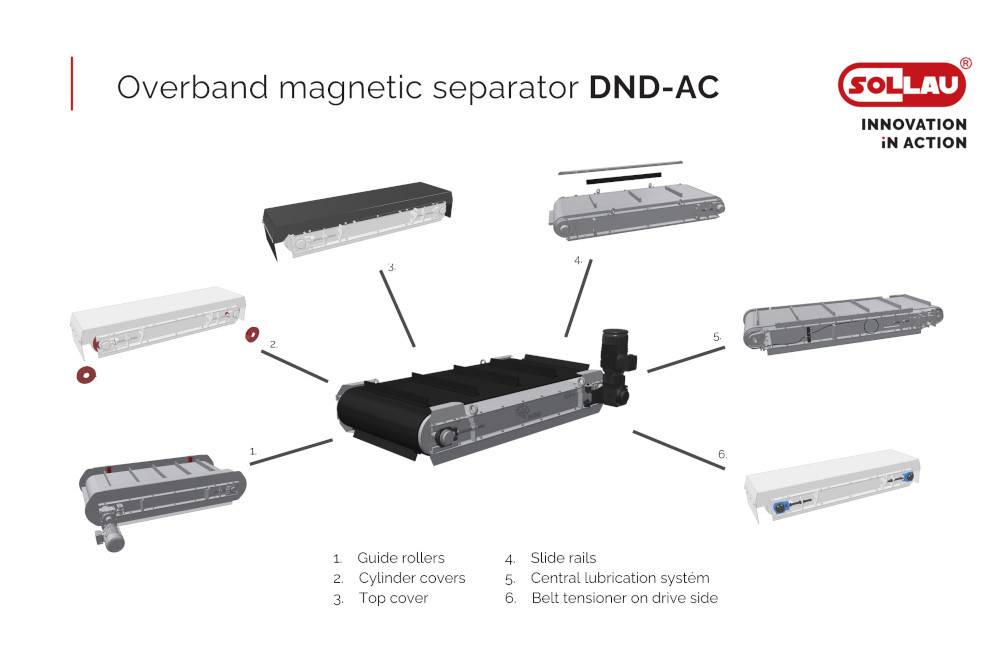

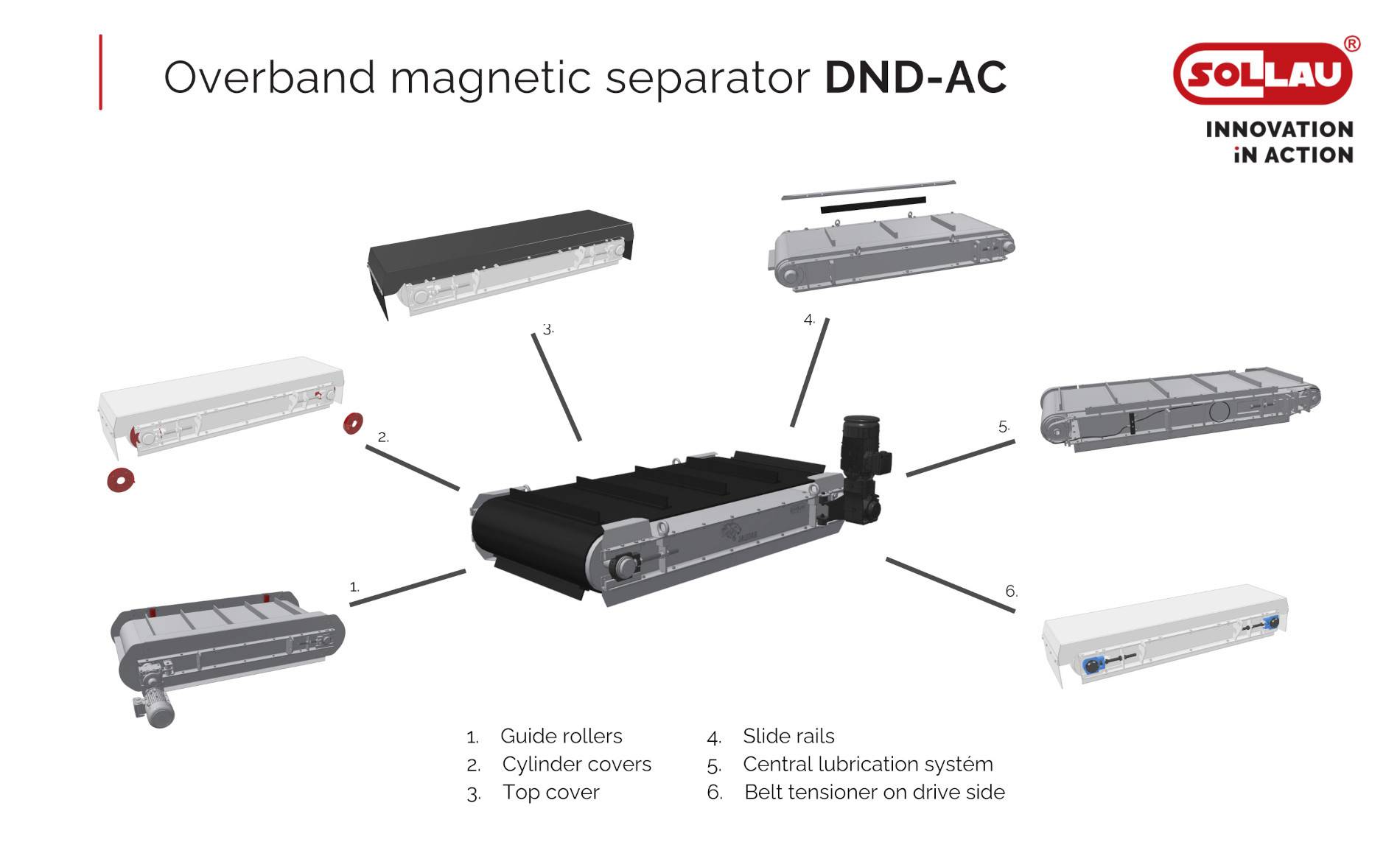

Magnetické desky samočisticí DND-AC nad pásový dopravník
Magnetická deska s automatickým čištěním slouží k separaci feromagnetických nečistot ze suchých a dobře prostupných materiálů z dopravníku. Své uplatnění nalezne v provozech s vysokým výskytem feromagnetických částic. Díky automatickému čištění je provoz separátoru zcela bez obsluhy.
Magnetické desky osazujeme feritovými i velmi silnými neodymovými magnety.
Pro provozy, kdy je vyžadován lehký separátor malých rozměrů (např. instalace na mobilní drtiče) máme desku s hmotností 440 kg!
Pro těžké provozy vyrábíme separátor s magnetickou indukcí 1 010 G (měřeno ve vzdálenosti 200 mm od pásu separátoru). Tyto velmi výkonné magnetické desky je možné zavěsit 450 mm nad dopravník a separovat částice z dopravníku o rychlosti 3 m/s!
Dobře víme, že různé aplikace si vyžadují odlišná řešení. Ne vždy je vyžadován nejsilnější nebo nejmenší separátor, a to i s ohledem na jeho cenu. Proto naše separátory vyrábíme v 10 modelových řadách, abychom našim zákazníkům mohli nabídnout to nejvhodnější řešení.
7 + 1 důvod proč si vybrat naši magnetickou desku s automatickým čištěním
- 1Záruka 10 let – stojíme si za kvalitou našich magnetických separátorů, a proto poskytujeme záruku 10 let!
- 210 modelových řad – máme řešení pro každou aplikaci. Základní produktové řady se liší použitými magnety (6 modelů je osazeno feritovými a 4 modely silnými neodymovými magnety). V základní nabídce máme separátory pro instalaci nad pás šíře 500 – 2 000 mm.
- 3Magnetická indukce 1 010 G – naše nejsilnější separátory mají magnetickou indukci až 1 010 G (ve vzdálenosti 200 mm od pásu separátoru)! Je možné je zavěsit ve výšce 450 mm nad pásem a separovat kovy z dopravníku o rychlosti 3 m/s. Dokážeme zachytit nečistoty o velikosti 0,5 – 300 mm!
- 4Malé kompaktní rozměry – malé rozměry desky umožňují její snadnou instalaci i na místa s obtížným přístupem.
- 5Hmotnost od 440 kg – naši magnetickou desku je možné použít i na mobilní drtiče nebo do provozů, kde je nízká hmotnost separátoru spolu s malými rozměry nutností.
- 6Celonerezové provedení – magnetický separátor je vyroben z nerezové oceli, což zaručuje vysokou odolnost a dlouhou životnost separátoru i v náročných podmínkách
- 7Žádná slepá místa – separátor je konstruován tak, že nejsou žádná slepá místa mezi magnetickým jádrem a bočnicí separátoru. Díky tomu se nemohou feromagnetické kovy dostat pod pás a poškodit jej.
- 8Výroba separátorů na míru – máte speciální požadavky na rozměry, hmotnost, výkon nebo design magnetického separátoru? Rádi pro Vás vyrobíme separátor na míru tak, aby splňoval všechny Vaše potřeby. Máme vlastní konstrukční oddělení a výrobu v České republice. S výrobou separátorů na míru máme dlouhou zkušenost!
SOLLAU záruka 10 let
Stojíme si za kvalitou našich magnetických separátorů, a proto na ně poskytujeme záruku 10 let! Na naše magnetické separátory je spolehnutí! Jsme specialista v oboru magnetické separace.
Přínosy použití separátoru
- Výsledný produkt bez feromagnetických příměsí
- Ochrana následné technologie (drtiče, lisy, šnekové dopravníky atd.) před poškozením feromagnetickými předměty (odlomené díly strojů, šrouby, matice, dráty atd.)
- Separace feromagnetických nečistot
- Automatické čištění – bez nutnosti obsluhy
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis

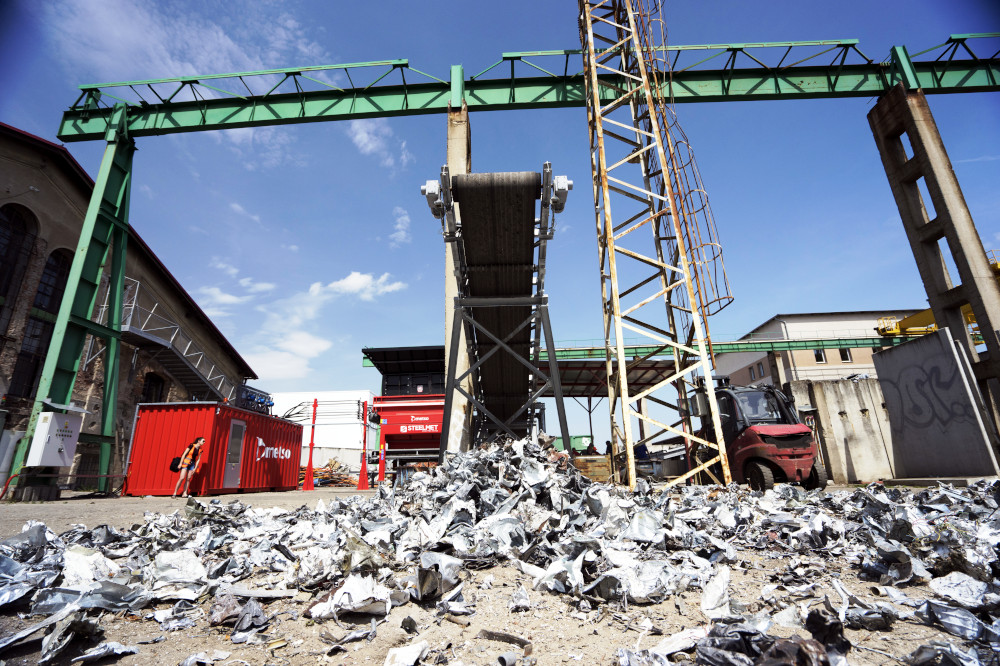

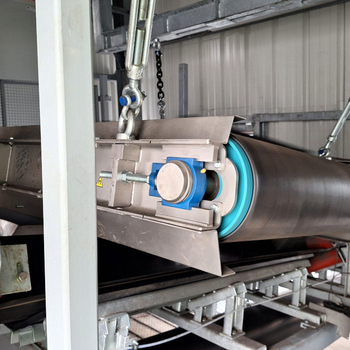

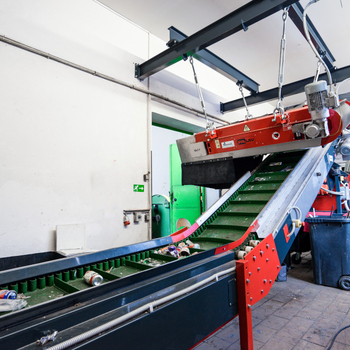

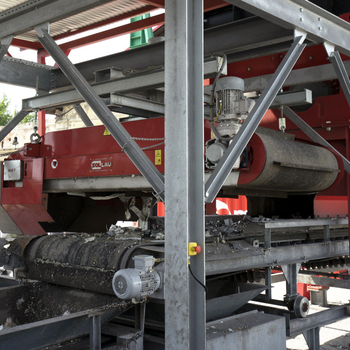

Instalace magnetické desky

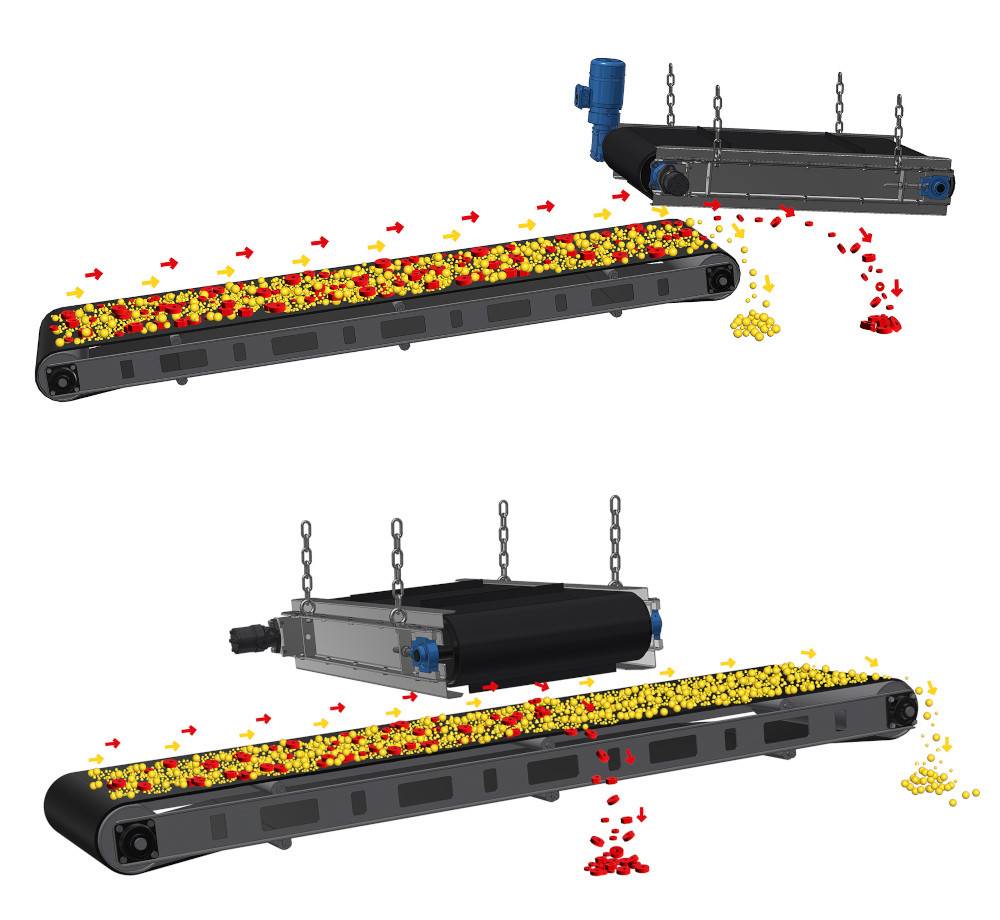

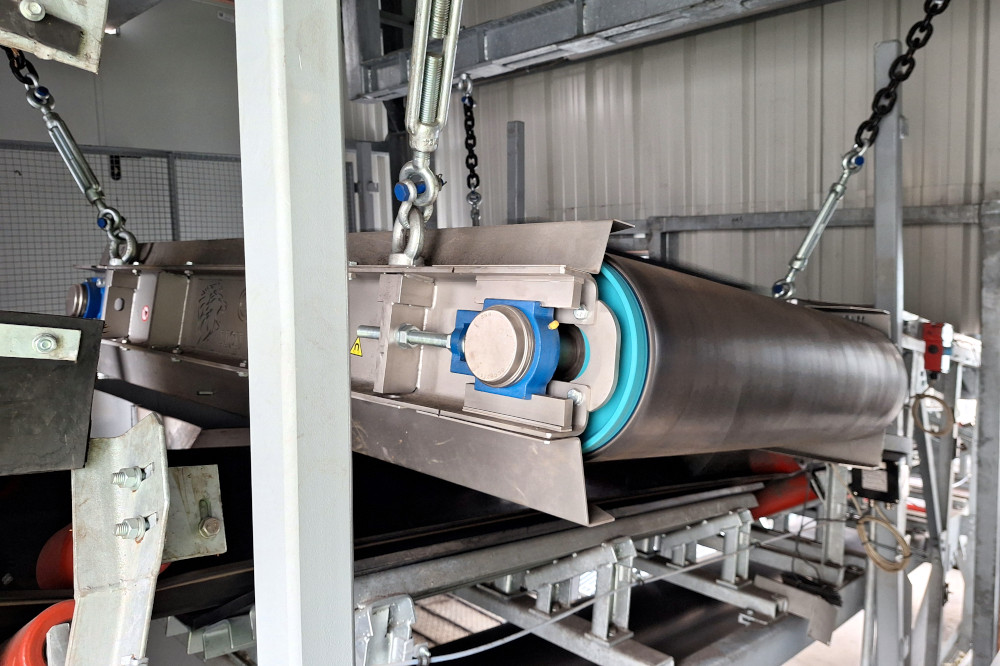

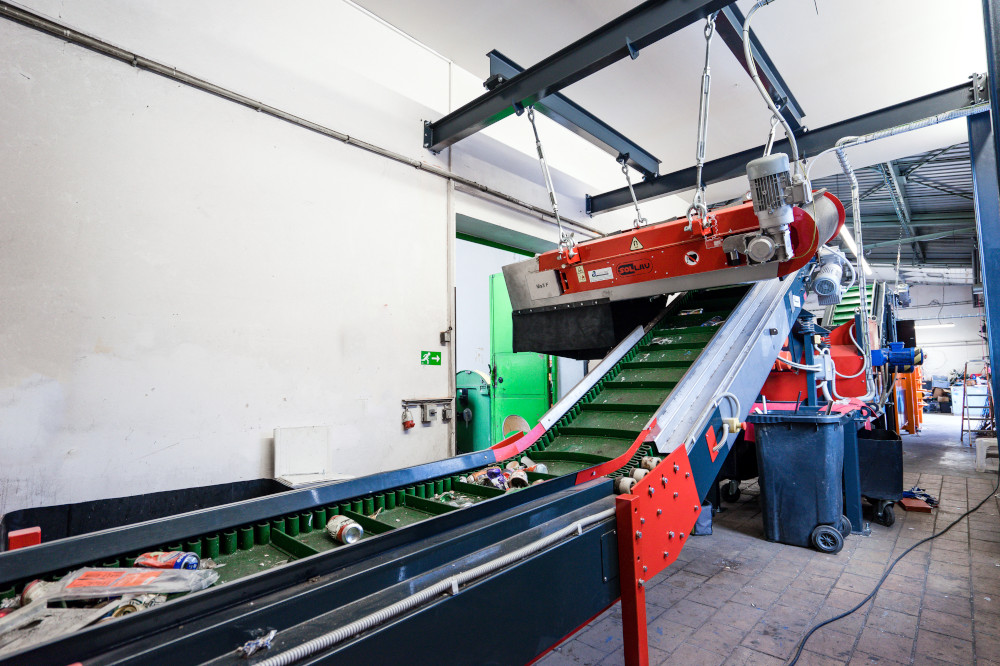

Magnetická deska s automatickým čištěním pro nepřetržitý provoz se zavěšuje zejména příčně nad pásový dopravník, nicméně je možno ji v místě přesypu (na konci dopravníkového pásu) nainstalovat i paralelně s pásem.
Od způsobu umístění se odvíjí i typ použitých magnetů: při podélné instalaci je možno osadit magnetickou desku slabšími magnety, protože v neboť v místě přesypu je přepravovaná hmota v uvolněném stavu. Naopak při pootočení desky o 90° k dopravníku doporučujeme použití silnějších typů magnetů, neboť na dopravníkovém pásu může být vyšší a kompaktnější vrstva materiálu).
Standardně je magnet nad dopravník osazen silnými permanentními feritovými magnety, nicméně při použití pro mobilní linky, drtiče a speciální aplikace je magnetická deska dodávána s extrémně výkonnými neodymovými NdFeB magnety. Díky důkladnému odstínění je zabezpečeno působení magnetického pole výhradně na materiál přepravovaný na dopravníkovém pásu. Rozměry magnetické desky jsme schopni přizpůsobit technickému zadání a požadavkům zákazníka.
Čištění magnetické desky
Čištění magnetického separátoru probíhá plně automaticky bez nutnosti lidské obsluhy. Kovy jsou přitaženy k magnetické desce a pomocí dopravníku odnášeny na stranu.
Měření síly magnetického separátoru
Zakládáme si na tom, že každý separátor důkladně testujeme a měříme jeho výkon. Víme, že pro naše zákazníky je důležité znát výkon magnetu v různých vzdálenostech od dopravního pásu, a tak neuvádíme hodnoty magnetické indukce pouze na magnetickém jádře, ale i ve vzdálenosti 0 – 400 mm (měřeno po 50 mm) od pásu separátoru.
Měření provádíme tak, aby co nejvěrněji odpovídalo reálným podmínkám v praxi. Proto magnetickou indukci neměříme na magnetickém jádře (jak to dělají někteří výrobci a uměle si tak navyšují hodnotu magnetické indukce). Měření provádíme v uvedených vzdálenostech od dopravníkového pásu separátoru, což je informace, která je pro zákazníka důležitá.
Naměřené hodnoty pro daný typ separátoru naleznete v záložce Gausscharty.
Samozřejmostí je, že ke každému separátoru dodáváme testovací protokol s naměřenými hodnotami magnetické indukce.

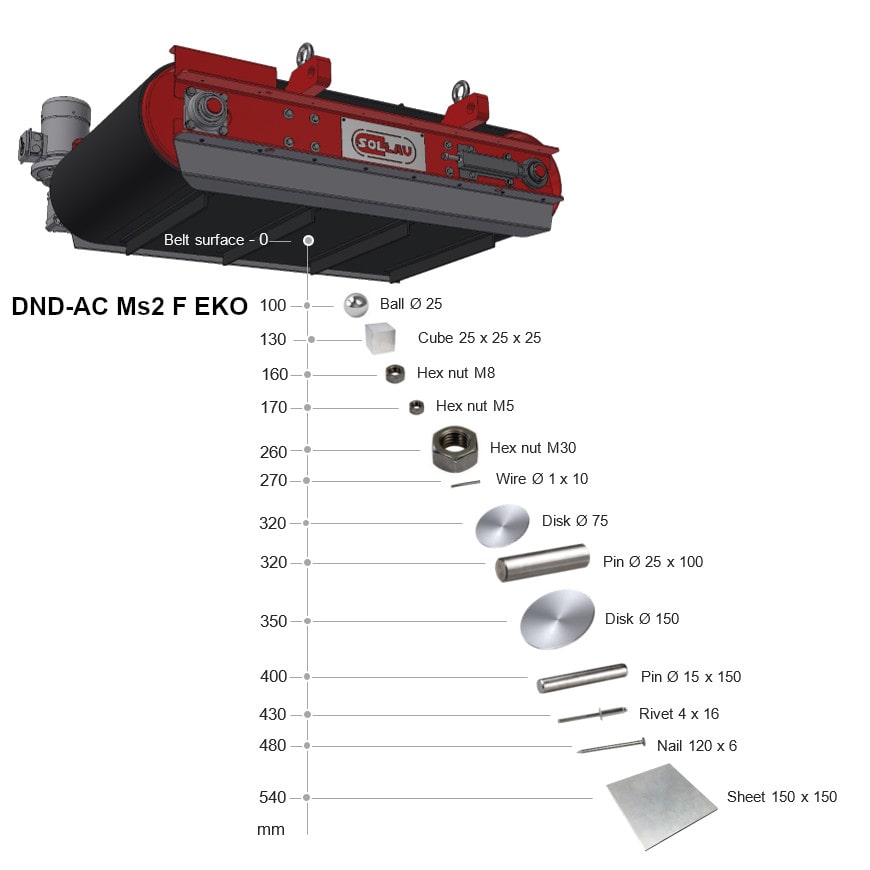

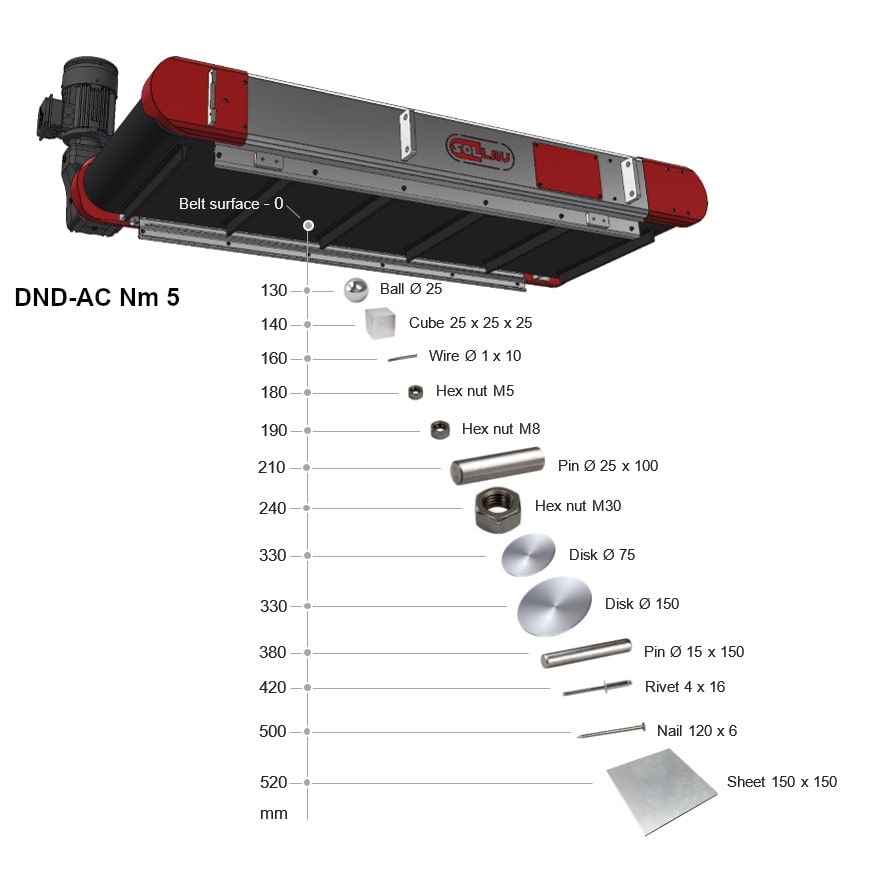

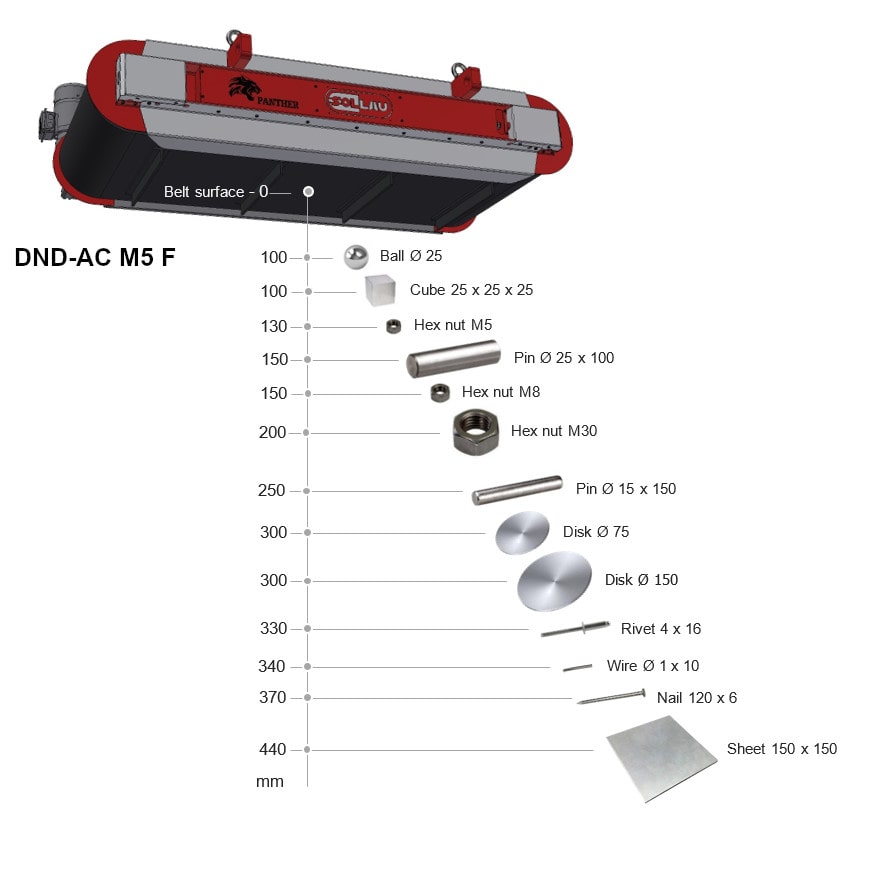

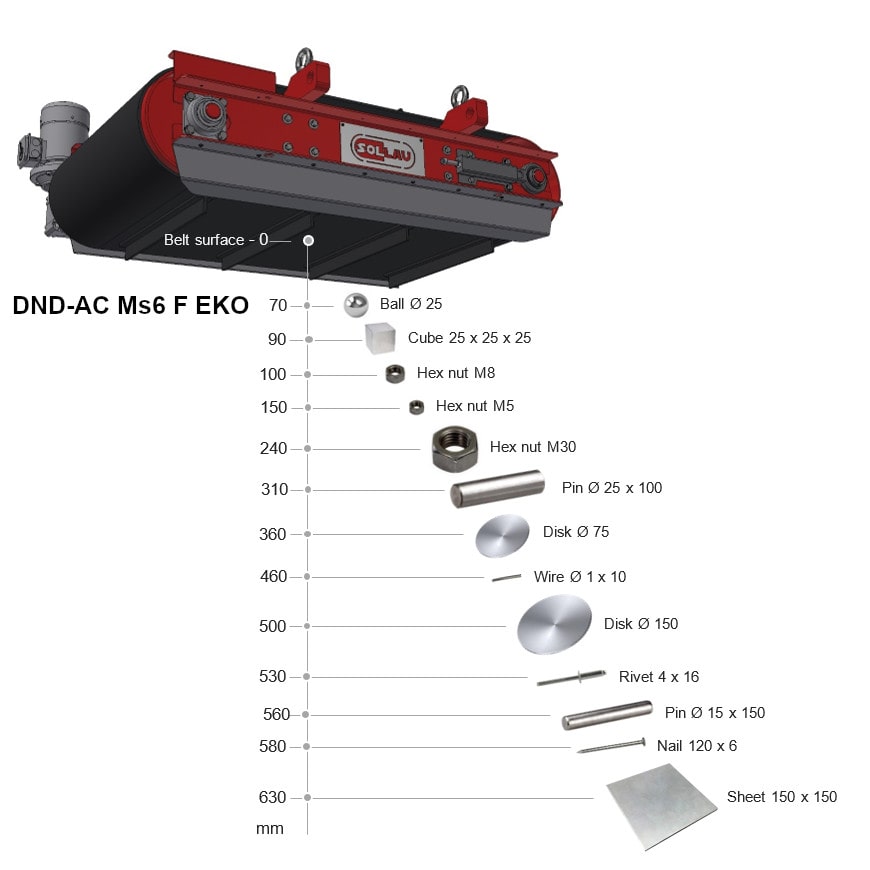

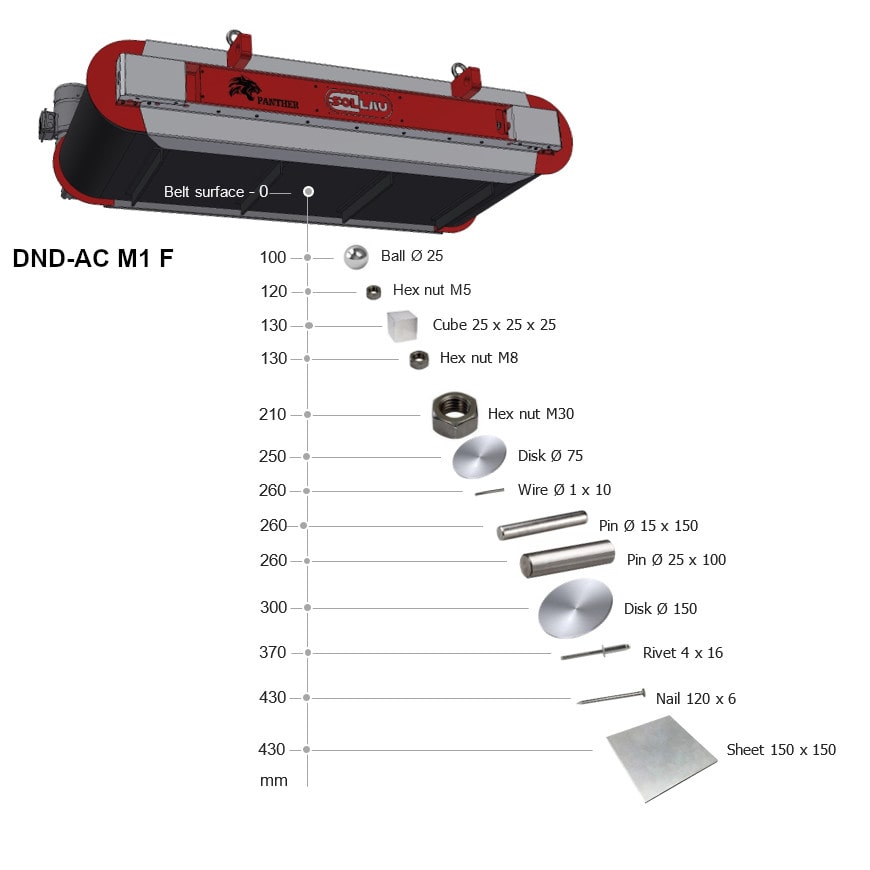

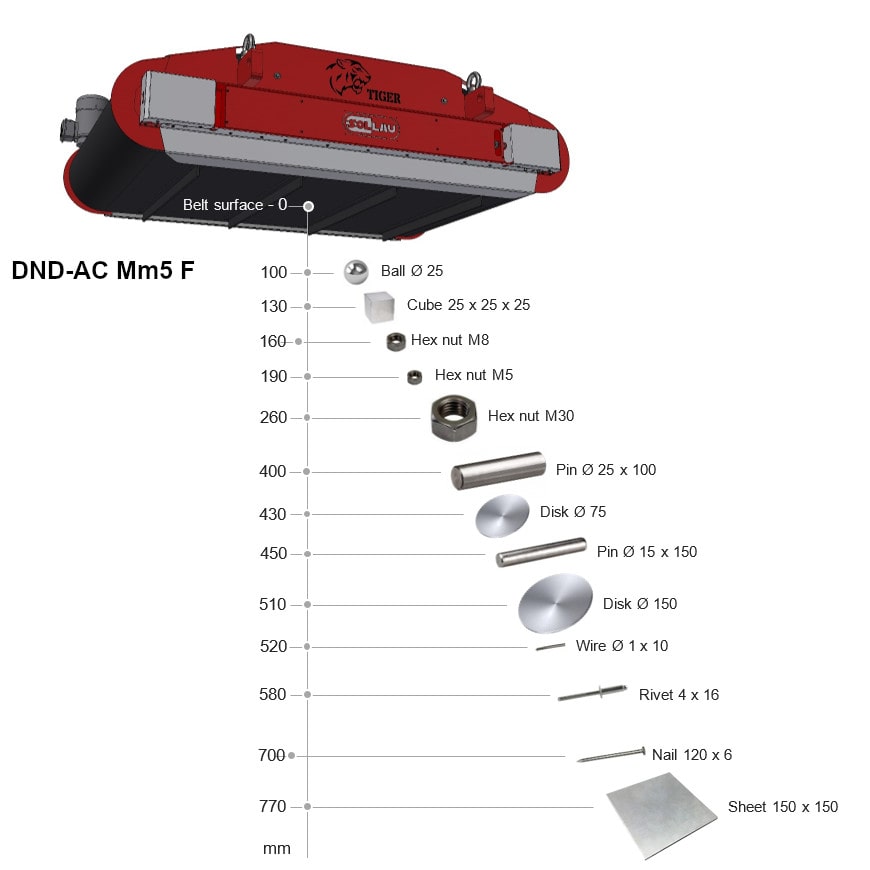

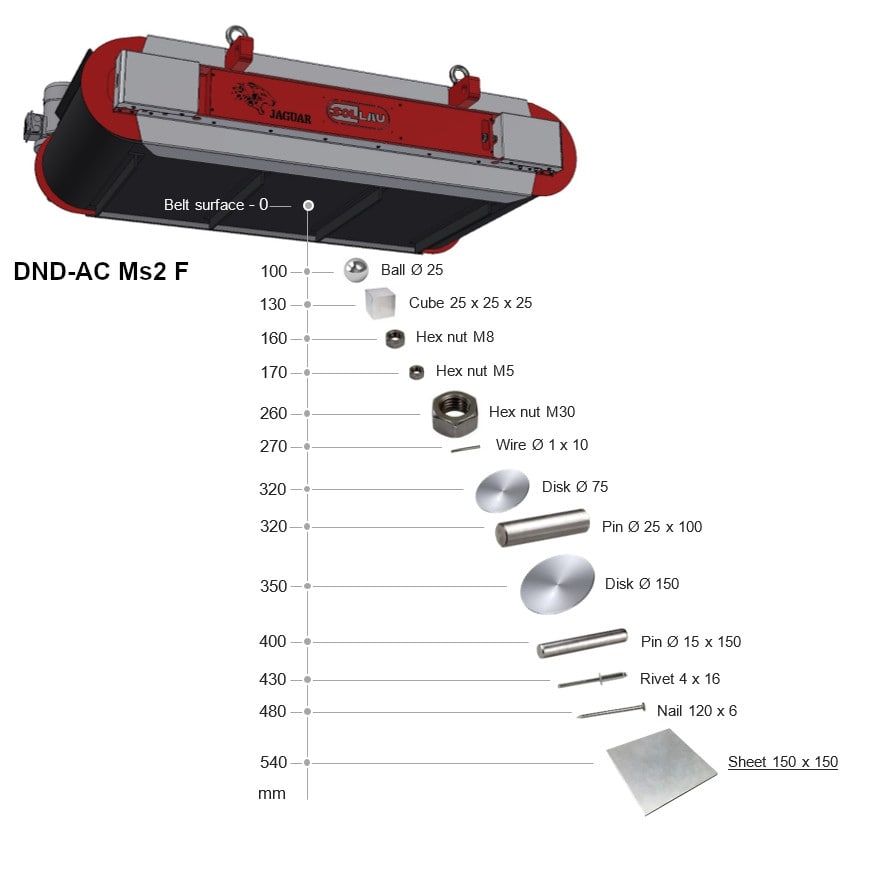

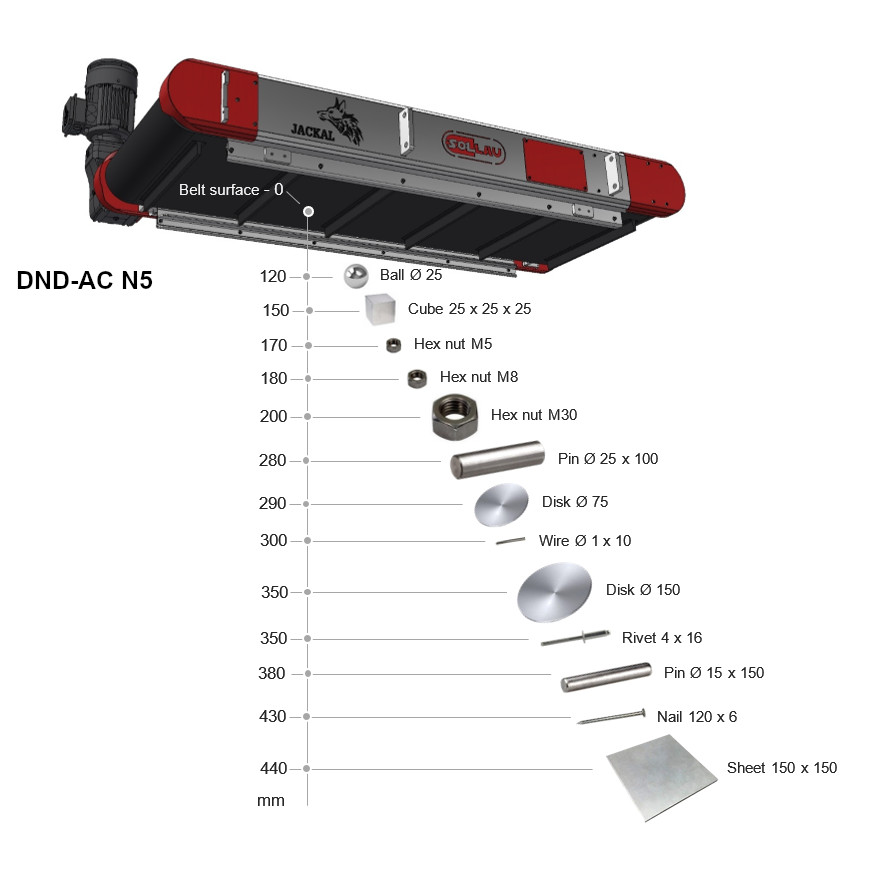

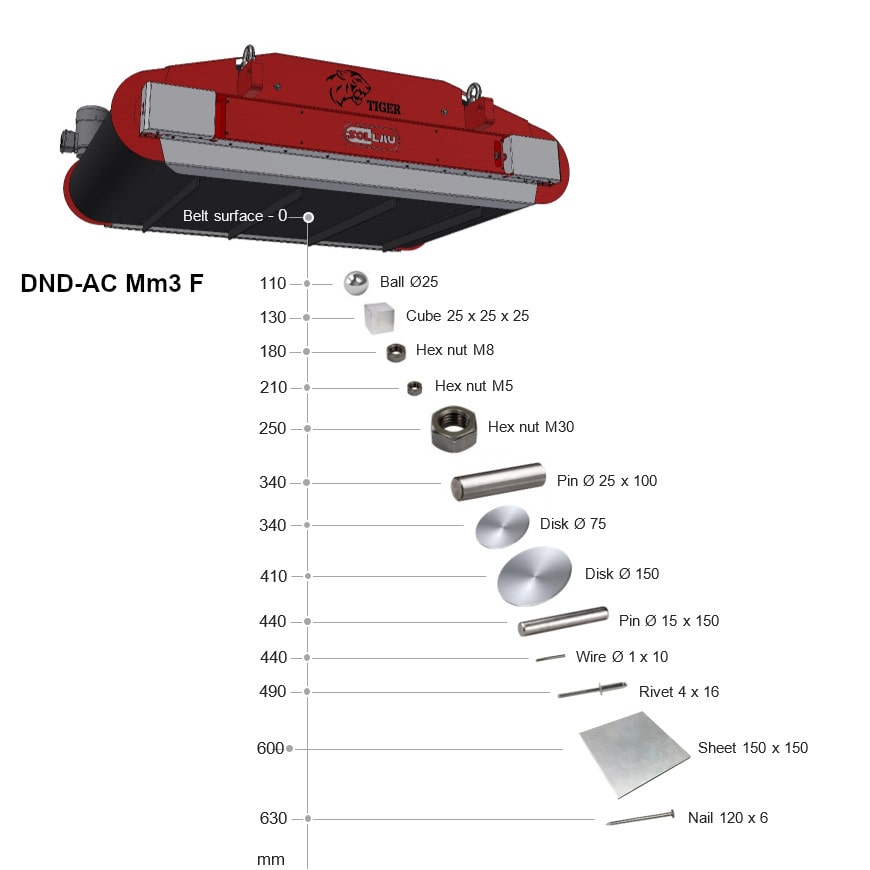

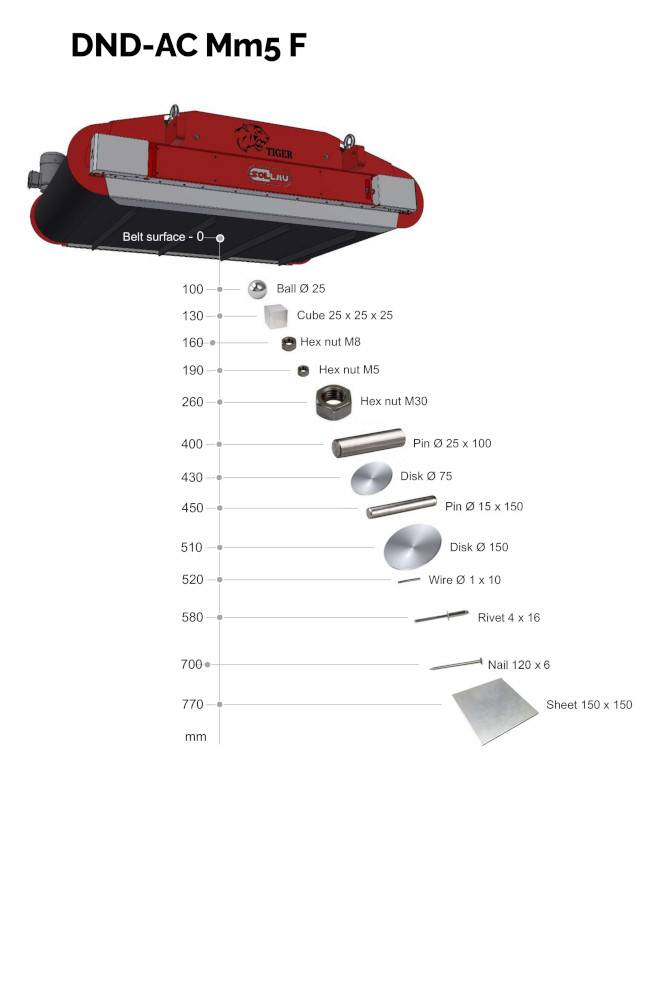

Zachytávání etalonů
Naměřená hodnota magnetické indukce je sice jasnou informací, ale pro mnoho zákazníků je důležitější vědět, jaké nečistoty dokáže náš separátor zachytit. Proto jsme provedli sadu testů, abychom našim zákazníkům mohli lépe demonstrovat sílu a funkčnost našich magnetických desek. Vybrali jsme 13 typických feromagnetických nečistot, které zákazník nejčastěji potřebuje separovat (matice, hřebík, drát, ocelová kulička atd.) a provedli měření, z jaké vzdálenosti od pásu separátoru je dokáže daný model naší magnetické desky zachytit.
Tyto informace naleznete v záložce Zachytávání etalonů. Jsme přesvědčeni, že díky tomu dostane náš zákazník veškeré potřebné informace pro výběr vhodného typu magnetického desky s automatickým čištěním.
Samozřejmě naši specialisté jsou připraveni Vám s výběrem vhodného typu pomoci,
Doporučení: Spojení magnetické desky a magnetického válce
Za účelem dosažení co nejvyššího stupně separace, doporučujeme - v případě vyšší vrstvy materiálu na dopravníku - kombinovat magnetickou desku zavěšenou nad pásem s magnetickým válcem, který je schopen odchytit i feromagnetické částice ze spodních vrstev materiálu.
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5
Feritové desky
Hlavními výhodami feritových magnetických desek jsou jejich tepelná odolnost, magnetická stálost, nižší cena a u silných řad pak jejich hluboké a velmi silné magnetické pole.

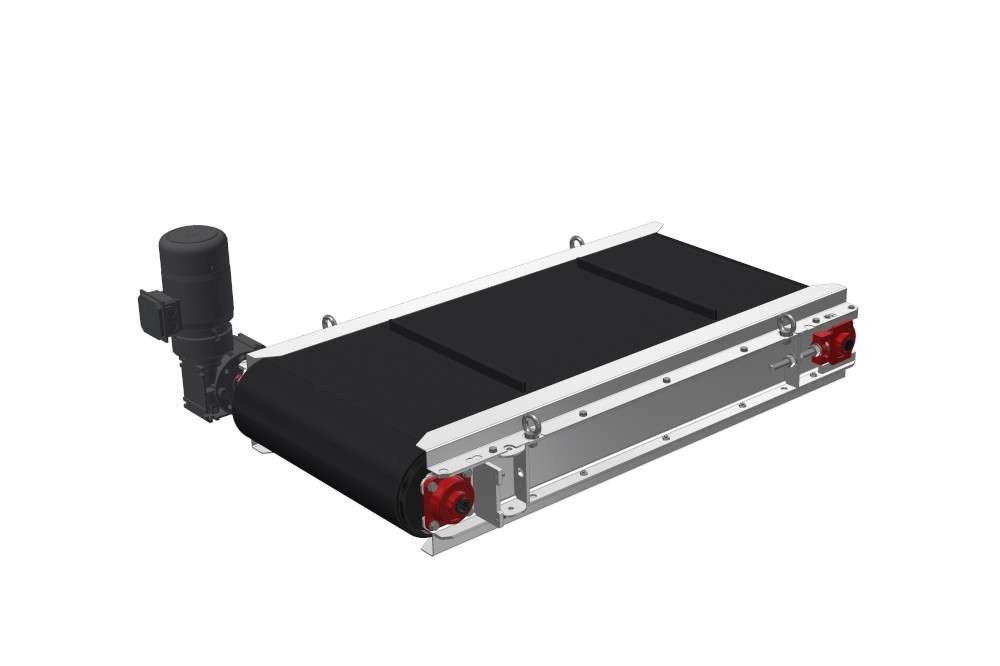

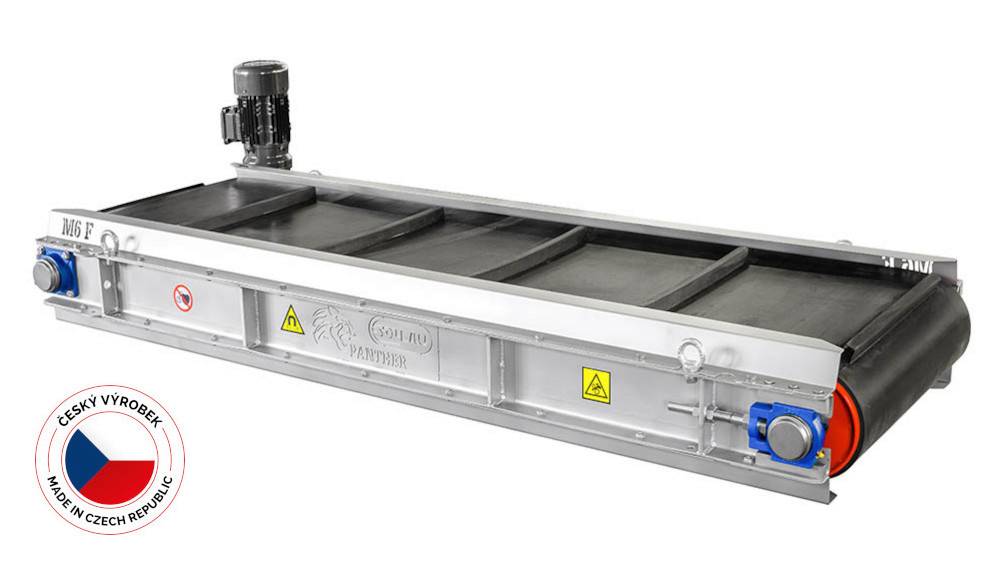

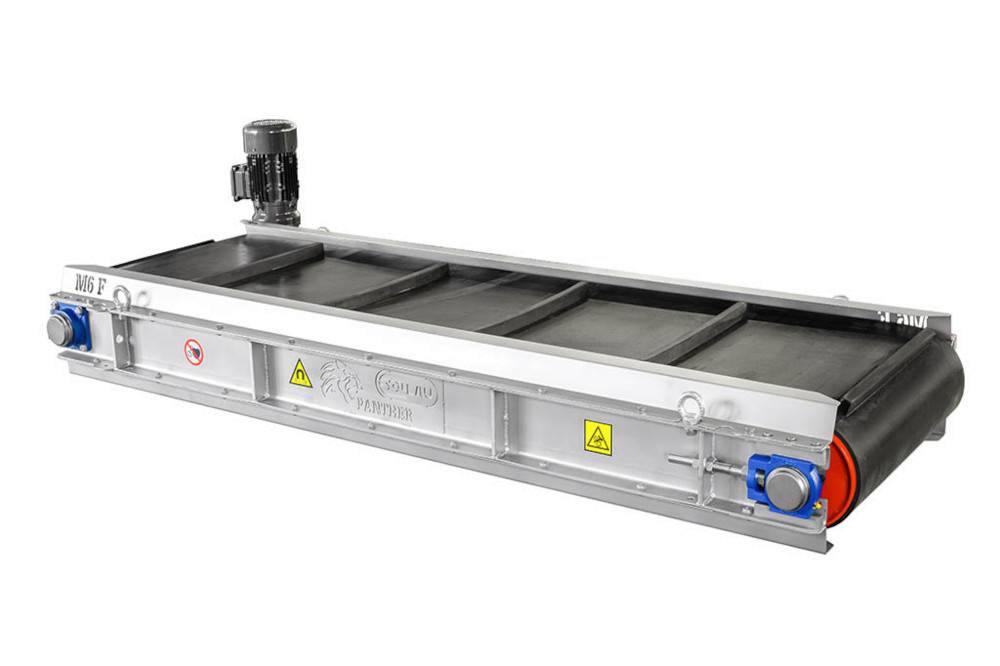

DND-AC M F
PANTHER
- Instalační výška až 200 mm
- Nejlehčí z feritové řady
- Záchyt feromagnetických částic větších než 1 mm
- Max. rychlost dopravníkového pásu: 1,5 m/s
Jde o řadu, která v sobě skloubila standardní výkon se zajímavou cenou. Separátory jsou určeny pro středně náročné aplikace s max. instalační výškou 200 mm a dokáží zachytít zejména větší feromagnetické částice (nad 1 mm). Výhodou této desky je její rychlá ekonomická návratnost (poměr cena:výkon).
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-AC M1 F PANTHER | 500 | 650 | 170 | zobrazit PDF |
| DND-AC M2 F PANTHER | 800 | 650 | 200 | zobrazit PDF |
| DND-AC M3 F PANTHER | 1000 | 650 | 200 | zobrazit PDF |
| DND-AC M4 F PANTHER | 1200 | 650 | 200 | zobrazit PDF |
| DND-AC M5 F PANTHER | 1400 | 650 | 200 | zobrazit PDF |
| DND-AC M6 F PANTHER | 1600 | 650 | 200 | zobrazit PDF |
| DND-AC M7 F PANTHER | 1800 | 650 | 200 | zobrazit PDF |

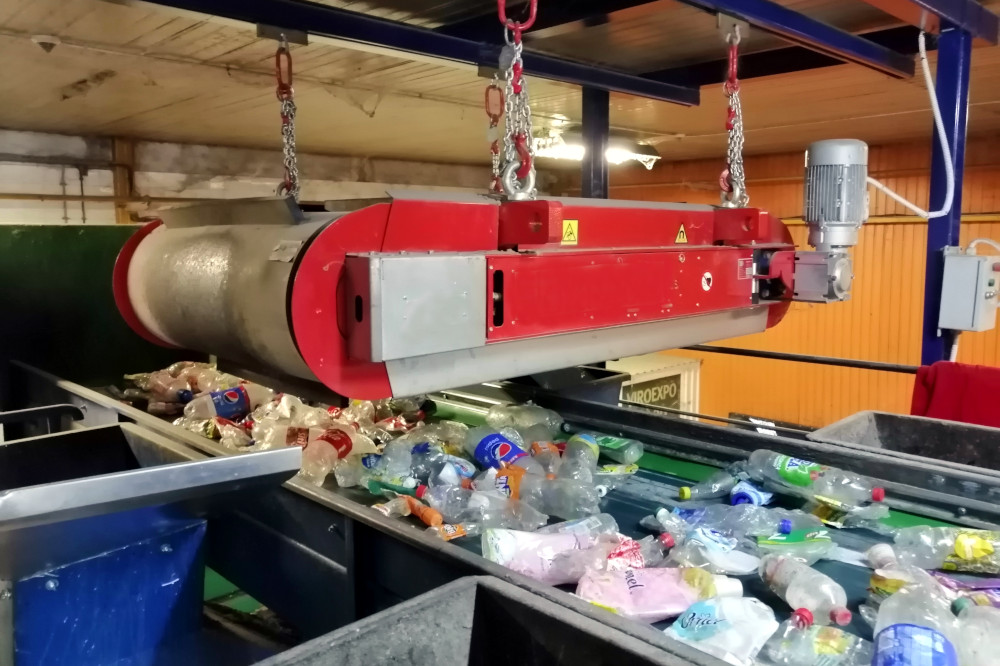

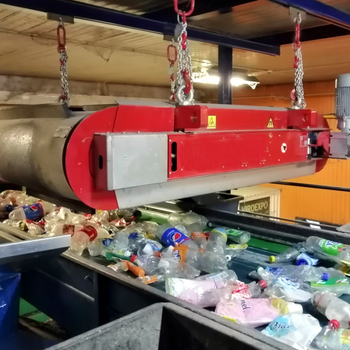

DND-AC Ms F
JAGUAR
- Instalační výška až 320 mm
- Záchyt feromagnetických částic větších než 1 mm
- Max. rychlost dopravníkového pásu: 1,5 m/s
Tato řada je určena pro náročné uživatele, kteří od separátoru očekávají vysoký výkon i ve větších hloubkách. Maximální instalační výška činí 320 mm.
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-AC Ms2 F JAGUAR | 800 | 850 | 270 | zobrazit PDF |
| DND-AC Ms3 F JAGUAR | 1000 | 850 | 300 | zobrazit PDF |
| DND-AC Ms4 F JAGUAR | 1200 | 850 | 320 | zobrazit PDF |
| DND-AC Ms5 F JAGUAR | 1400 | 850 | 320 | zobrazit PDF |
| DND-AC Ms6 F JAGUAR | 1600 | 850 | 320 | zobrazit PDF |
| DND-AC Ms7 F JAGUAR | 1800 | 850 | 320 | zobrazit PDF |
| DND-AC Ms8 F JAGUAR | 2000 | 850 | 320 | zobrazit PDF |

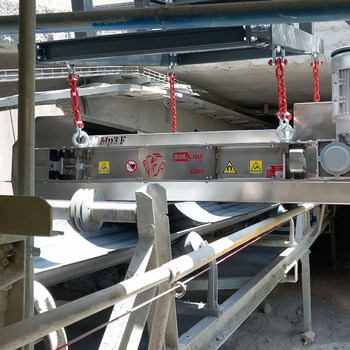

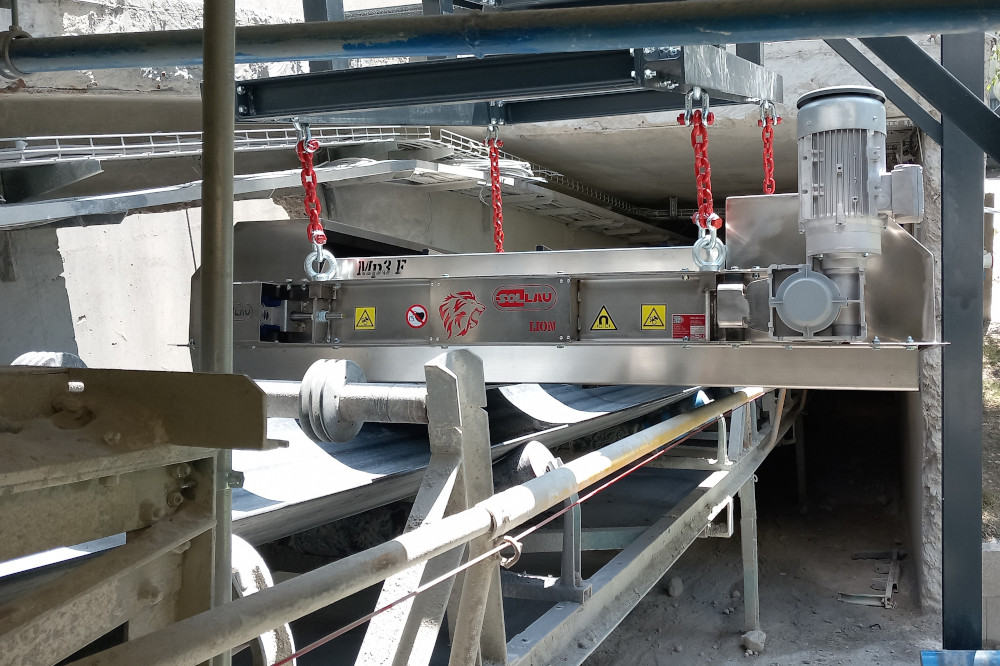

DND-AC Mp F
LION
- Instalační výška až 340 mm
- Záchyt feromagnetických částic větších než 1 mm
- Max. rychlost dopravníkového pásu: 2 m/s
Jde o řadu určenou pro instalaci do výšky max. 340 mm a její výhodou je i větší šířka.
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-AC Mp2 F LION | 800 | 1050 | 290 | zobrazit PDF |
| DND-AC Mp3 F LION | 1000 | 1050 | 320 | zobrazit PDF |
| DND-AC Mp4 F LION | 1200 | 1050 | 340 | zobrazit PDF |
| DND-AC Mp5 F LION | 1400 | 1050 | 340 | zobrazit PDF |
| DND-AC Mp6 F LION | 1600 | 1050 | 340 | zobrazit PDF |
| DND-AC Mp7 F LION | 1800 | 1050 | 340 | zobrazit PDF |
| DND-AC Mp8 F LION | 2000 | 1050 | 340 | zobrazit PDF |
DND-AC Mm F
TIGER
- Instalační výška až 400 mm
- Záchyt feromagnetických částic větších než 1 mm
- Max. rychlost dopravníkového pásu: 2,5 m/s
Tyto separátory jsou určeny pro velmi náročné aplikace ve větších hloubkách (až do 400 mm).

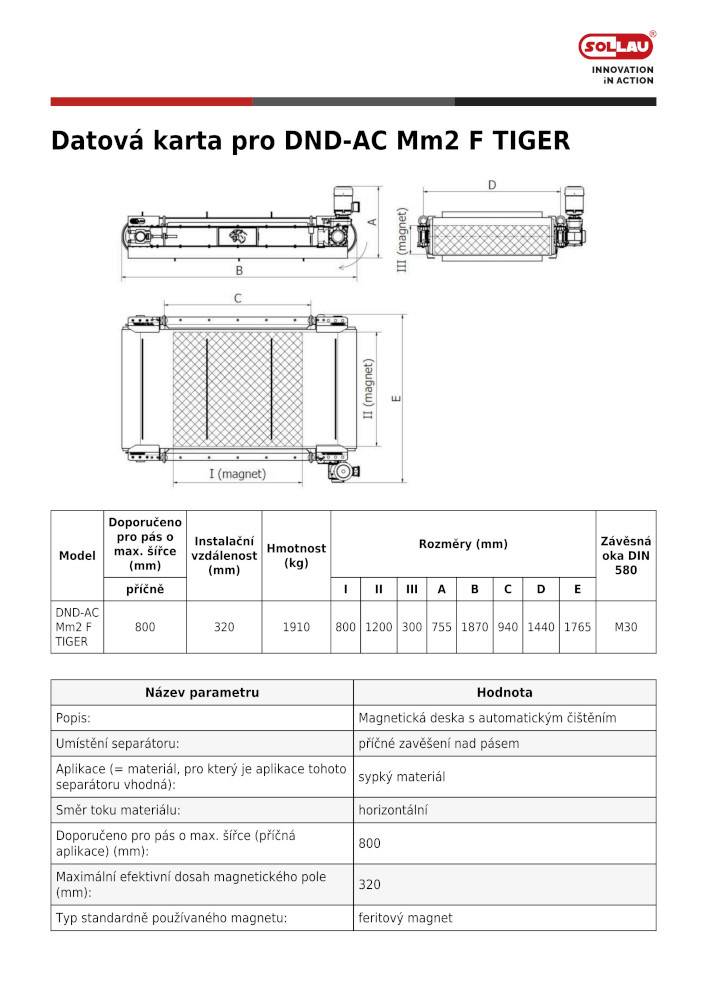

| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-AC Mm2 F TIGER | 800 | 1250 | 320 | zobrazit PDF |
| DND-AC Mm3 F TIGER | 1000 | 1250 | 350 | zobrazit PDF |
| DND-AC Mm4 F TIGER | 1200 | 1250 | 400 | zobrazit PDF |
| DND-AC Mm5 F TIGER | 1400 | 1250 | 400 | zobrazit PDF |
| DND-AC Mm6 F TIGER | 1600 | 1250 | 400 | zobrazit PDF |
| DND-AC Mm7 F TIGER | 1800 | 1250 | 400 | zobrazit PDF |
| DND-AC Mm8 F TIGER | 2000 | 1250 | 400 | zobrazit PDF |

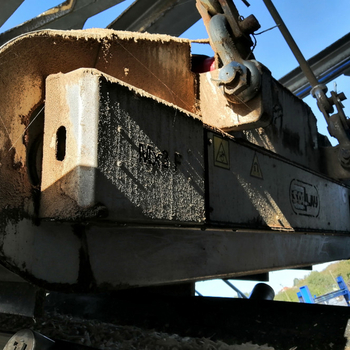

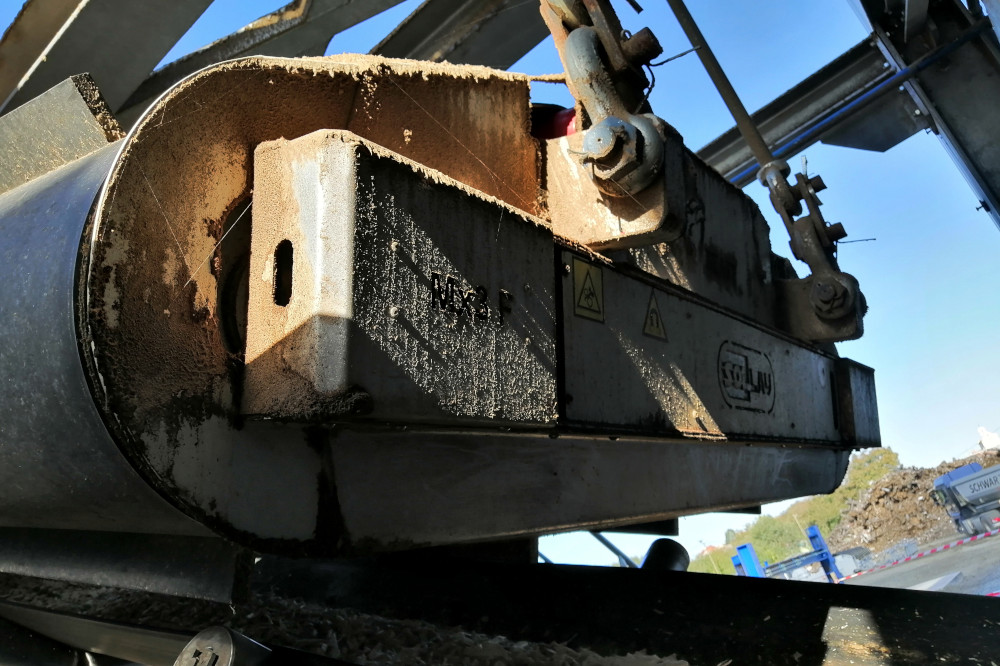

DND-AC Mx F
BEAST
- Instalační výška až 450 mm
- Záchyt feromagnetických částic větších než 1 mm
- Max. rychlost dopravníkového pásu: 3 m/s
- Integrovaná schránka s nářadím
Jedná se o nejsilnější řadu magnetických separátorů firmy SOLLAU. Magnetická indukce těchto zařízení je na hranici současných možností nejsilnějších permanentních magnetů a překonávají ji pouze separátory elektromagnetické. Tato řada je určena pro nejnáročnéjší separaci z velkých hloubek a vysokých a těžkých materiálových vrstev. Maximální závěsná výška činí u těch zařízení až 450 mm (pro zajímavost: hmotnost nejsilnější feritové řady Mx F je přibližně pětkrát vyšší než hmotnost standardní řady M F!).
| Výrobek | Max. šířka dopravníkového pásu (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-AC Mx3 F BEAST | 1000 | 1450 | 450 | zobrazit PDF |
| DND-AC Mx4 F BEAST | 1200 | 1450 | 450 | zobrazit PDF |
| DND-AC Mx5 F BEAST | 1400 | 1450 | 450 | zobrazit PDF |
| DND-AC Mx6 F BEAST | 1600 | 1450 | 450 | zobrazit PDF |
| DND-AC Mx7 F BEAST | 1800 | 1450 | 450 | zobrazit PDF |
| DND-AC Mx8 F BEAST | 2000 | 1450 | 450 | zobrazit PDF |
DND-AC Ms F
EKO
- Atraktivní poměr cena/výkon (bez nadstandardní výbavy)
- Magneticky stejně silné provedení jako značková deska DND-AC Ms F JAGUAR
- Instalační výška až 320 mm
- Zachycení feromagnetických částic větších než 1 mm
- Max. rychlost dopravníkového pásu: 1,5 m/s
Magnetická deska s automatickým čištěním DND-AC EKO je nejlevnější verzí standardního magnetu nad dopravník DND-AC. Z hlediska účinnosti magnetické separace není rozdíl mezi standardní verzí DND-AC a ekonomickým provedením DND-AC EKO.
Obě varianty generují stejnou magnetickou indukci, což je poměrně výjimečné, protože u konkurenčních výrobců jsou ekonomické verze magnetických desek obvykle slabší než standardní typy. Na druhé straně musejí klienti vzít na vědomí, že magnetický separátor DND-AC EKO je osazen motorem CANTONI, převodovkou VARVEL a nechráněnými ložisky, a že je u tohoto separátoru pomocí ochranných plechů chráněna pouze jeho spodní část.
DND-AC EKO se aplikuje v provozech s vysokým výskytem feromagnetických částic, kde by byla deska s manuálním čištěním kvůli rychlému zanášení nepoužitelná. Tento speciální magnetický separátor slouží jednak k zachycení cenných kovových surovin (pro další zpracování), jednak chrání následná strojní zařízení (drtiče, lisy, šnekové dopravníky atd.) před poškozením feromagnetickými předměty (odlomené díly strojů, šrouby, matice, dráty atd.). Feromagnetické nečistoty odseparované z materiálu na pásovém dopravníku jsou pomocí vynášecího pásu magnetu odváženy k dalšímu zpracování či kumulaci.
| Výrobek | Doporučeno pro pás o max. šířce (mm) | Max. doporučená instalační výška (mm) | Datová karta | |
|---|---|---|---|---|
| příčně | podélně | |||
| DND-AC Ms2 F EKO | 800 | 850 | 270 | zobrazit PDF |
| DND-AC Ms3 F EKO | 1000 | 850 | 300 | zobrazit PDF |
| DND-AC Ms4 F EKO | 1200 | 850 | 320 | zobrazit PDF |
| DND-AC Ms5 F EKO | 1400 | 850 | 320 | zobrazit PDF |
| DND-AC Ms6 F EKO | 1600 | 850 | 320 | zobrazit PDF |
| DND-AC Ms7 F EKO | 1800 | 850 | 320 | zobrazit PDF |
| DND-AC Ms8 F EKO | 2000 | 850 | 320 | zobrazit PDF |
Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.
Neodymové desky
Mezi největší výhody neodymových desek patří extrémně silné (ale relativně krátké) magnetické pole a nízká hmotnost. Aplikují se proto zejména tam, kde není možno z hmotnostních důvodů nasadit standardní feritové magnetické desky nebo v případech, kdy je vyžadována extrémně vysoká účinnost separace v menších hloubkách (např. oblasti mobilních drtících a recyklačních zařízení apod.).

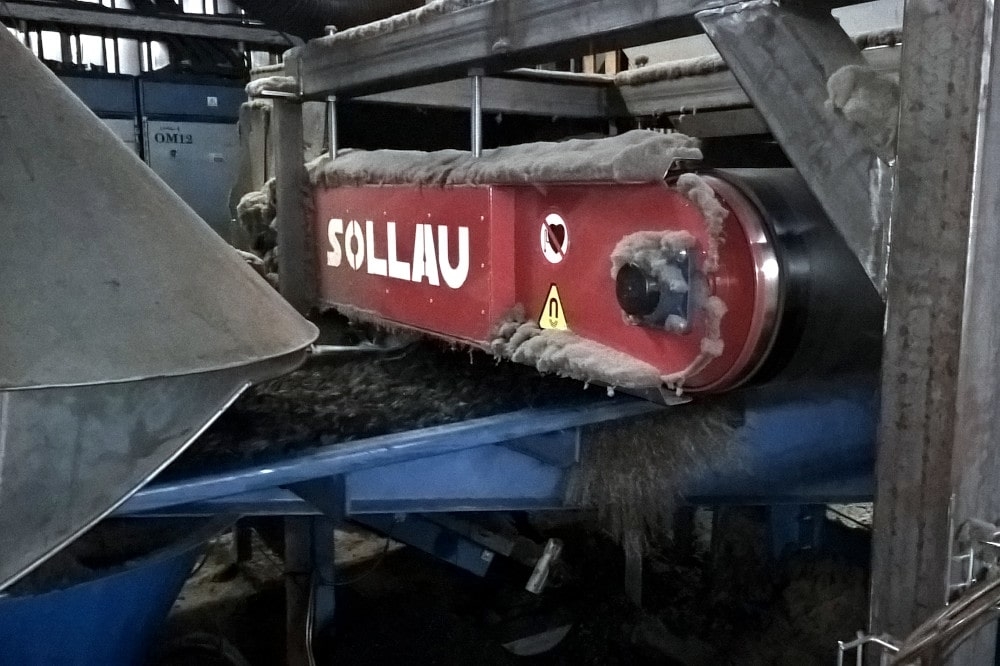

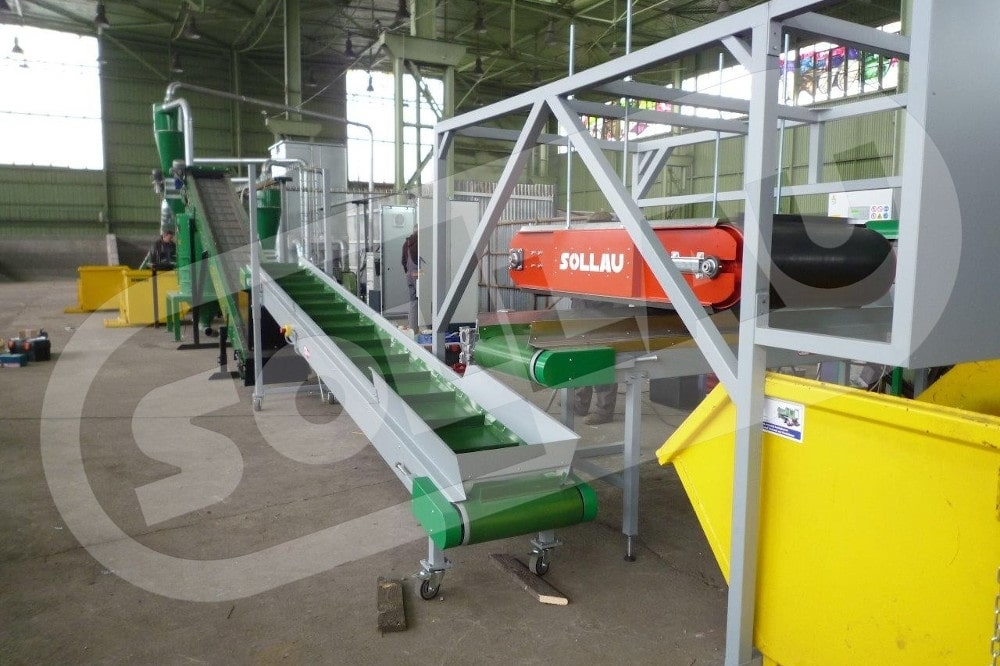

DND-AC N
JACKAL
- Instalační výška až 200 mm
- Záchyt feromagnetických částic větších než 0,5 mm
- Max. rychlost dopravníkového pásu: 1,5 m/s
Jde o nejlehčí řadu, určenou pro instalaci do výšky max. 200 mm. V nižších hloubkách dokáže deska zachytit i nečistoty menší než 1 mm.
| Výrobek | Max. šířka dopravníkového pásu (mm) Při příčné instalaci nad dopravník | Max. doporučená instalační výška (mm) | Datová karta |
|---|---|---|---|
| DND-AC N1 JACKAL | 500 | 200 | zobrazit PDF |
| DND-AC N2 JACKAL | 700 | 200 | zobrazit PDF |
| DND-AC N3 JACKAL | 1000 | 200 | zobrazit PDF |
| DND-AC N4 JACKAL | 1200 | 200 | zobrazit PDF |
| DND-AC N5 JACKAL | 1400 | 200 | zobrazit PDF |
| DND-AC N6 JACKAL | 1600 | 200 | zobrazit PDF |
| DND-AC N7 JACKAL | 1800 | 200 | zobrazit PDF |
DND-AC NKS 1
JACKAL II
- Výrobek trvale skladem (okamžitě k dispozici)
- Dvoupólová neodymová varianta s vynášecím feritovým pólem
- Instalační výška až 170 mm
- Záchyt feromagnetických částic větších než 0,5 mm
- Max. rychlost dopravníkového pásu: 1,5 m/s
Vyrábí se ve variantě 2-pól s vynášecím feritovým pólem.
| Výrobek | Max. šířka dopravníkového pásu (mm) Při příčné instalaci nad dopravník | Max. doporučená instalační výška (mm) | Datová karta |
|---|---|---|---|
| DND-AC NKS1 JACKAL II | 900 | 170 | zobrazit PDF |
Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.
DND-AC Ns
HYENA
- Instalační výška až 220 mm
- Záchyt feromagnetických částic větších než 0,5 mm
- Max. rychlost dopravníkového pásu: 1,5 m/s
Silnější neodymová varianty pro instalaci do výšky max. 220 mm, určená pro středně náročné aplikace. Jejími výhodami jsou silná magnetická indukce na kratší vzdálenosti, zachycení menších Fe nečistot a nízká hmotnost.
| Výrobek | Max. šířka dopravníkového pásu (mm) Při příčné instalaci nad dopravník | Max. doporučená instalační výška (mm) | Datová karta |
|---|---|---|---|
| DND-AC Ns1 HYENA | 500 | 220 | zobrazit PDF |
| DND-AC Ns2 HYENA | 700 | 220 | zobrazit PDF |
| DND-AC Ns3 HYENA | 1000 | 220 | zobrazit PDF |
| DND-AC Ns4 HYENA | 1200 | 220 | zobrazit PDF |
| DND-AC Ns5 HYENA | 1400 | 220 | zobrazit PDF |
| DND-AC Ns6 HYENA | 1600 | 220 | zobrazit PDF |
| DND-AC Ns7 HYENA | 1800 | 220 | zobrazit PDF |
Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.

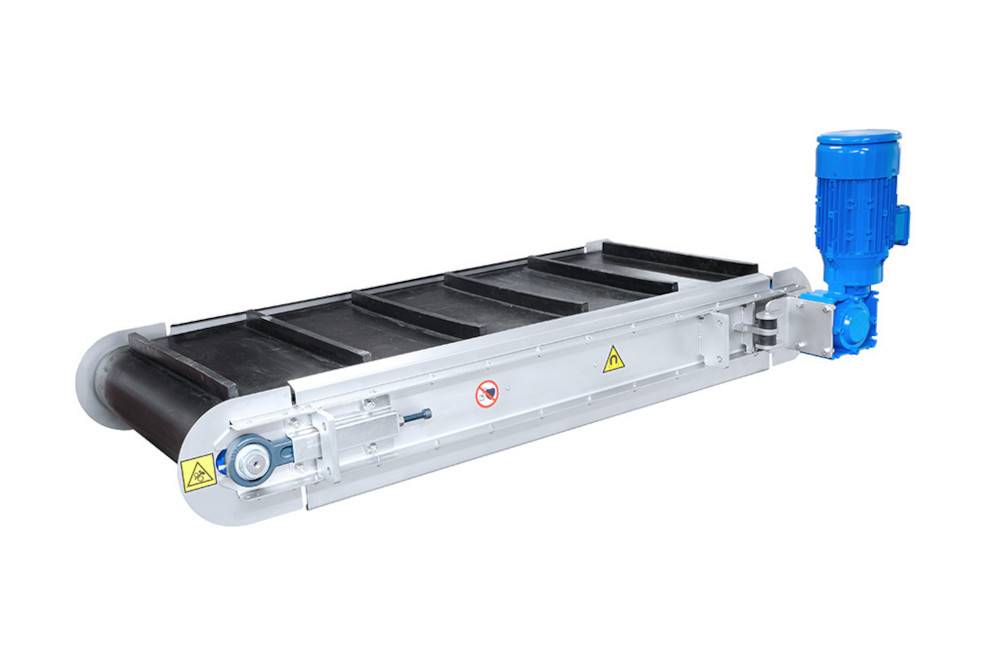

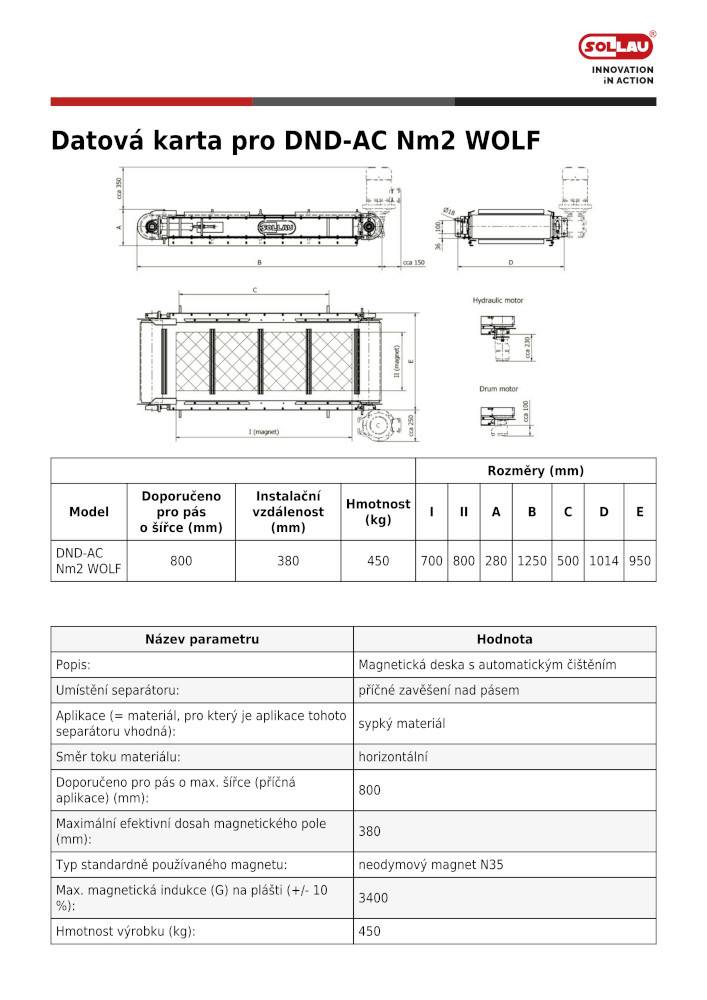

DND-AC Nm
WOLF
- Instalační výška až 250 mm
- Záchyt feromagnetických částic větších než 0,5 mm
- Max. rychlost dopravníkového pásu: 1,5 m/s
Jde o nejsilnější neodymovou řadu zejména pro mobilní aplikace, při kterých je vyžadována extrémně vysoká účinnost separátoru v nižších materiálových hloubkách. Maximální instalační výška činí 250 mm.
| Výrobek | Max. šířka dopravníkového pásu (mm) Při příčné instalaci nad dopravník | Max. doporučená instalační výška (mm) | Datová karta |
|---|---|---|---|
| DND-AC Nm2 WOLF | 700 | 250 | zobrazit PDF |
| DND-AC Nm3 WOLF | 1000 | 250 | zobrazit PDF |
| DND-AC Nm4 WOLF | 1200 | 250 | zobrazit PDF |
| DND-AC Nm5 WOLF | 1400 | 250 | zobrazit PDF |
| DND-AC Nm6 WOLF | 1600 | 250 | zobrazit PDF |
| DND-AC Nm7 WOLF | 1800 | 250 | zobrazit PDF |
Některé výrobky z této modelové řady jsou k dispozici k okamžitému odběru. Nabídku magnetických separátorů skladem neustále rozšiřujeme, abychom Vám je mohli obratem dodat. O aktuální dostupnosti se informujte u našeho obchodníka.

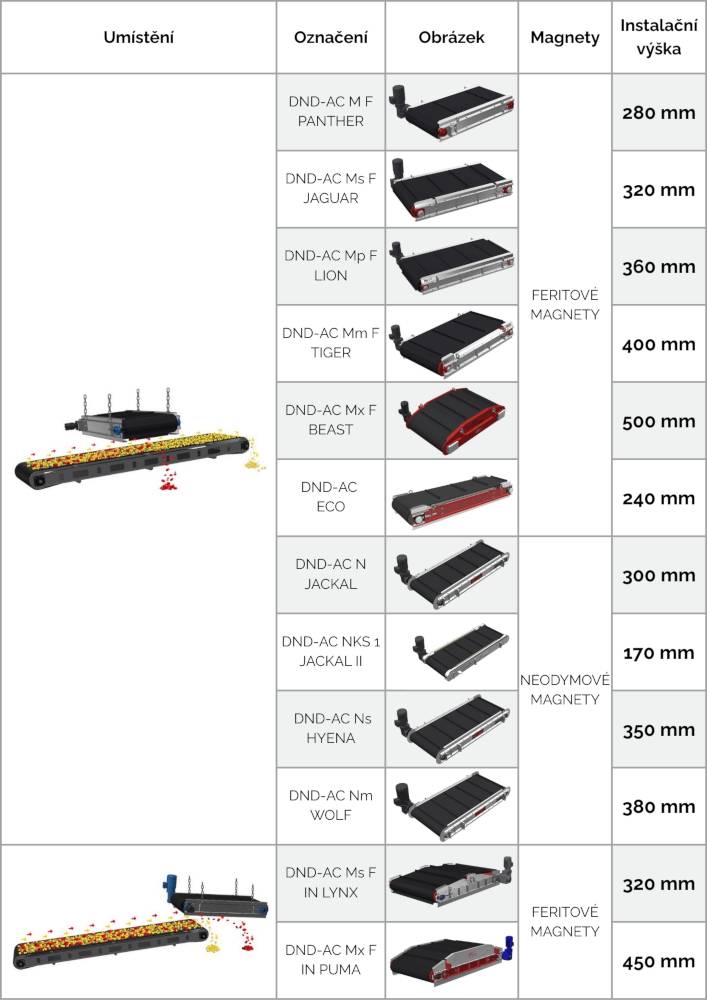

DND-AC M F PANTHER
DND-AC Ms F JAGUAR
DND-AC Mp F LION
DND-AC Mm F TIGER
DND-AC Mx F BEAST
DND-AC EKO
V jakých průmyslových odvětvích se používají samočisticí magnetické desky
Recyklace a zpracování odpadu
Strojírenský a slévárenský průmysl
Papírenský průmysl
Výroba a zpracování tabáku
Důlní průmysl, kamenolomy
Cementárny a vápenky
Automobilový průmysl
Dřevozpracující průmysl
Plastikářský a gumárenský průmysl
Tepelné elektrárny
Chemický průmysl, nátěrové hmoty
Potravinářský průmysl
