Magnetické separátory nerezové oceli MV-R

Extrémně silný magnetický separátor MV-R se používá k nepřetržité a automatické separaci i velmi malých a slabě magnetických kousků nerezové oceli.

Konstrukce separátoru nerezové oceli

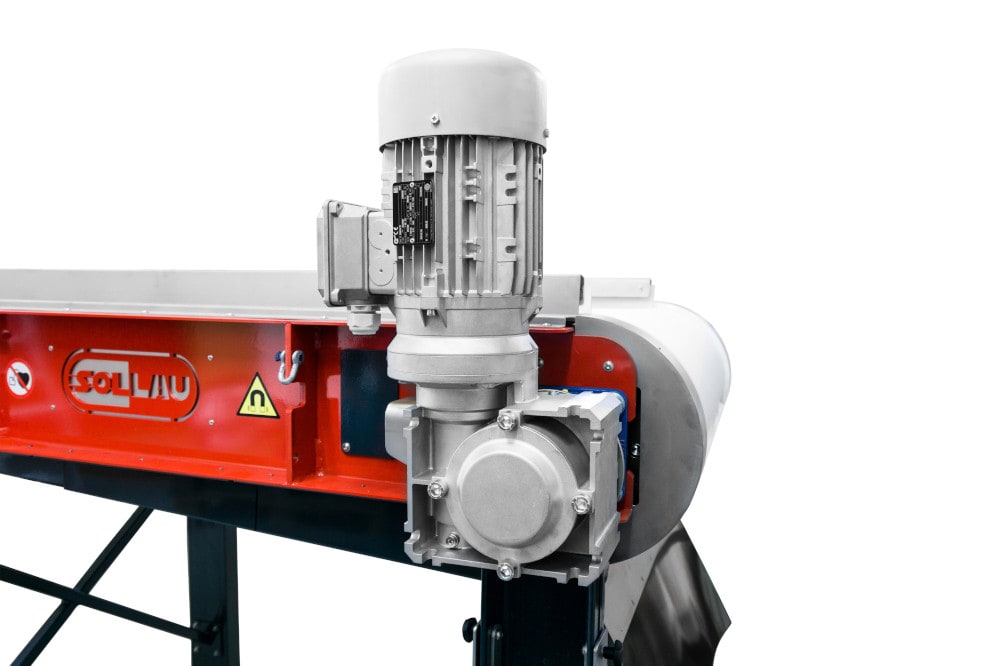

Výjimečně výkonný, a přitom kompaktní a výškově stavitelný magnetický separátor nerezové oceli MV-R se skládá z dvojice válců. Hnací válec je magnetický s radiálním pólováním. Disponuje regulací rychlosti otáčení dle charakteru čištěného materiálu a provozních potřeb. Hnaný válec je pak nemagnetický. Tento pár válců je navzájem propojen tenkým, ale velmi odolným polyuretanovým dopravníkovým pásem, který vyhovuje i podmínkám pro potravinářské aplikace. Je antistatický a má zvýšenou odolnost vůči působení tepla a minerálních olejů.

Magnetické pole u magnetického válce dosahuje výšky maximálně asi 10 mm, a proto je vhodné, aby výška materiálu přepravovaného na pásu nepřesáhla 10 mm, což současně znamená, že materiál by měl tedy na pás dopadat v rovnoměrné vrstvě a řádně rozvolněný, např. pomocí vibračního podavače.

Jak funguje separátor nerezové oceli?

Magnetické kovové nečistoty jsou zachyceny magnetickým polem válce a vyneseny až za jeho osu, zatímco vyčištěný (tedy nemagnetický) materiál odpadne působením gravitace na vyústění dopravníkového válce. Díky speciálnímu rozdělovači proudu magnetického a nemagnetického materiálu (úhlově i osově stavitelnému) je také možné přizpůsobit účinnost magnetické separace požadované výrobní kapacitě a charakteru čištěného materiálu. Případně lze z čištěného materiálu oddělit ještě třetí frakci, která se nachází mezi čistým materiálem a feromagnetickými nečistotami, jde tedy o slabě magnetický materiál, částečně kontaminovaný Fe částicemi.

Je potřeba mít na paměti, že primární nerezová ocel je většinou nemagnetická, nicméně při jejím průmyslovém používání a opracovávání (obráběním, lisováním, drcením, opakovanými nárazy, působením tepla atd.) dochází k narušení původní nemagnetické krystalické mřížky a nerez se stává slabě magnetickou. V porovnání s běžnou ocelí či železem činí magnetizovatelnost opracované nerezové oceli pouhých několik procent, a proto je možné ji zachytit jen extrémně silným magnetickým polem.

Vysokoindukční magnetický válec je tedy určen pro nejnáročnější průmyslové klienty, požadující odseparování i velmi slabě magnetických nerezových částic, přičemž provozní kapacita separátoru závisí i na maximální velikosti frakce zachytávaného nerezového materiálu. S klesající frakcí klesá i separační kapacita zařízení, protože čím je separovaná částice menší, tím je pro separátor obtížnější ji zachytit. MV-R spolehlivě zachytává slabě magnetické částice už od 0,1 mm, přičemž ale dokáže nahodile odseparovat kousky nerezi již od velikosti 30 mikronů. Separátor nabízíme v pracovních šířkách od 500 do 1 500 mm.

Jak o vás budeme pečovat?

Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.

1.
Přijedeme

2.
Zaměříme a navrhneme

3.
Vyrobíme na míru

4.
Nainstalujeme

5.
Zprovozníme a zaškolíme

6.
Poskytneme autorizovaný servis

Garantujeme provedení testů do tří dnů!

Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!

Podrobný popis

Výhody separátoru nerezové oceli

Díky jakosti materiálů použitých při výrobě magnetického válce MV-R (sestava extra silných NdFeB magnetů v kombinaci se speciálními ocelovými podložkami, velmi tenkým a přitom vysoce odolným dopravníkovým pásem) je tento špičkový separátor schopen dosáhnout povrchové magnetické indukce až 21 000 gaussů. To je hodnota, kterou se až doposud pyšnily pouze elektromagnetické separátory. Na druhé straně je třeba mít na paměti, že z pohledu praktického využití magnetického válce není až tak důležitá hodnota dosahované magnetické indukce, ale především hustota magnetických pólů, protože MV-R se často aplikuje pro zachycení velmi malých feromagnetických částic. A pokud by vzdálenosti mezi magnetickými póly byly příliš velké (za účelem dosažení maximální magnetické indukce), tak by takto vytvářené velmi silné magnetické pole bylo pro zachycení drobných kontaminantů nevyužitelné, neboť magnetické částice by proklouzávaly mezi příliš vzdálenými magnetickými póly. Proto se tedy v kombinaci s velmi hustým pólováním optimální hodnota magnetické indukce na povrchu válce pohybuje okolo 11 000 gaussů, a to pro dosažení maximálního záchytu i velmi malých feromagnetických částic.

Kromě vysoké účinnosti magnetické separace jsou dalšími výhodami tohoto špičkového zařízení nízká spotřeba elektrické energie, nízké provozní náklady, široké škála uplatnění (vč. potravinářství), vysoká odolnost a modularita. Lze ho snadno integrovat již do stávajících zpracovatelských linek popř. dovybavit o další zpracovatelské prvky, např. vibrační podavač.

SOLLAU – naše výrobky svařují skuteční profesionálové!

Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5

Modelová řada

MV-R

Výškově stavitelná provedení
Dopravníkové pásy splňují normy FDA, jsou antistatické, odolné protržení a plamenu
Průměr magnetického válce: 300 mm

DETAIL

Magnetický sSeparátor nerezové oceli MV-R 600 N

Extrémně silný magnetický separátor MV-R se používá k nepřetržité a automatické separaci i velmi malých a slabě magnetických kousků nerezové oceli.

Výrobek	Pracovní šířka (mm)	Datová karta
MV-R 500 N	500	zobrazit PDF
MV-R 1000 N	1000	zobrazit PDF
MV-R 1500 N	1500	zobrazit PDF

Foto z praxe

Linka na separaci mírně magnetické nerezi z barevných kovů

Případové studie

Separace nerezové oceli z neželezných kovů (případová studie)

FAQ

1. Čím se magnetický separátor nerezové oceli MV-R liší od standardního magnetického separátoru?

Standardní magnetické separátory jsou konstruovány pro zachycení feromagnetických kovů, jejichž magnetizovatelnost je vysoká. Nerezová ocel opracovaná průmyslovými procesy (frézováním, drcením, lisováním nebo tepelným namáháním) je naopak slabě magnetická – její magnetizovatelnost dosahuje pouhých několika procent oproti běžné oceli. Separátor MV-R proto využívá extrémně silný magnetický válec s hustým radiálním pólováním z NdFeB magnetů, který tyto slabě magnetické částice spolehlivě zachytí bez nutnosti napájení vnějším elektrickým zdrojem.

2. Na jaké nejmenší částice magnetický separátor nerezové oceli MV-R spolehlivě reaguje?

MV-R spolehlivě zachytává slabě magnetické částice nerezové oceli od velikosti 0,1 mm; nahodilý záchyt je možný již od 30 mikronů. Pro maximální účinnost doporučujeme, aby výška vrstvy materiálu na pásu nepřekračovala 10 mm – magnetické pole hnacího válce zasahuje přibližně do této hloubky, a při silnější vrstvě by část nečistot záchytem prošla.

3. Jaká je skutečná magnetická indukce magnetického separátoru MV-R a proč není vždy vyšší lepší?

Povrchová magnetická indukce MV-R dosahuje až 21 000 gaussů – hodnoty, s níž se dříve pyšnily výhradně elektromagnetické separátory. Nicméně pro spolehlivý záchyt drobných slabě magnetických částic pracujeme s optimálním nastavením okolo 11 000 gaussů při hustém pólování. Příliš velká vzdálenost mezi magnetickými póly, nutná k dosažení maximální indukce, by způsobila, že malé nečistoty by magnety proklouzly a nebyly by zachyceny.

4. Jak funguje separace a čištění separátoru MV-R?

Magnetické nečistoty jsou magnetickým polem hnacího válce zachyceny a vyneseny za jeho osu, zatímco čistý (nemagnetický) materiál gravitací odpadne na výstupu pásu. Separátor pracuje nepřetržitě a automaticky – nevyžaduje ruční zásah ani přerušení výroby. Polyuretanový dopravníkový pás je antistatický, odolný vůči teplu a minerálním olejům a splňuje normy FDA pro potravinářský průmysl.

5. Lze ze separátoru MV-R získat více než dvě frakce materiálu?

Ano. Stavitelný rozdělovač proudu – nastavitelný úhlově i osově – umožňuje oddělit tři frakce: čistý nemagnetický materiál, slabě magnetický materiál částečně kontaminovaný Fe částicemi a feromagnetické nečistoty. Rychlost otáčení válce je rovněž regulovatelná dle charakteru čištěného materiálu a požadované provozní kapacity.

6. V jakých pracovních šířkách separátor MV-R dodáváte?

Nabízíme tři standardní pracovní šířky: 500, 1 000 a 1 500 mm. Všechna provedení jsou výškově stavitelná a snadno integrovatelná do stávajících zpracovatelských linek. V případě potřeby lze zařízení doplnit o vibrační podavač, který zajistí rovnoměrné rozvolnění materiálu na pásu a zvýší efektivitu separace.

7. Jaký servis a podporu k magnetickému separátoru MV-R poskytujete?

Ke každému separátoru MV-R poskytujeme plnou projektovou podporu – od zaměření aplikace přes výrobu na míru až po instalaci, zprovoznění a zaškolení obsluhy. Součástí naší nabídky je autorizovaný servis po celou dobu životnosti zařízení. Před samotnou objednávkou navíc garantujeme bezplatné provedení testů vašeho materiálu na separátoru do tří pracovních dnů.

8. V jakých odvětvích se magnetický separátor nerezové oceli MV-R nejčastěji uplatňuje?

MV-R je primárně určen pro zpracování elektrošrotu, strusky ze spaloven, těžkých frakcí z drtících linek a pro recyklaci kovů obecně. Díky FDA certifikovanému pásu nachází uplatnění také v potravinářském průmyslu. Dále jej využívají zákazníci ve strojírenství, slévárenství, automobilovém průmyslu a všude, kde průmyslové opracování nerezových materiálů produkuje slabě magnetické nečistoty.

V jakých průmyslových odvětvích se uplatní separátor nerezové oceli?

Extrémně silný magnetický separátor nerezové oceli MV-R nachází uplatnění zejména při zpracování elektrošrotu, strusky ze spaloven, těžkých frakcí z drtících linek a v recyklaci kovů jako takové.
