Výhody elektromagnetu DND-AC E

  • Automatické čištění i bez přerušení toku materiálu
  • Instalační výška až 1000 mm
  • Modely se vzduchovým i olejovým chlazením
  • Elektrické připojení: 415 V (vhodné i pro napětí 400 and 380 V)
  • Příkon magnetu: od 0,6 do 34 kW
  • Max. rychlost dopravníkového pásu: 5 m/s
  • Rozsáhlé opční příslušenství (pásy odolné vysokým teplotám, silně abrazivním materiálům i působení statické elektřiny)
  • Permanentní magnetický nástavec pro magnetické pokrytí až 3000 mm

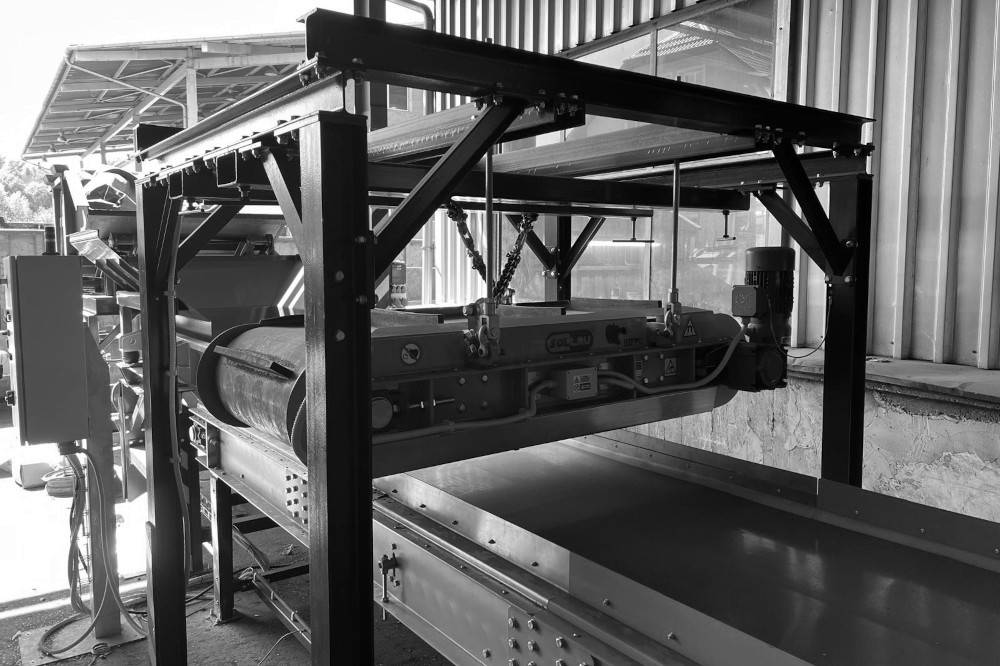

Elektromagnet automatický nad dopravník DND-AC E

Elektromagnetická deska s automatickým čištěním se zavěšuje nad pásový dopravník a slouží k snadné a rychlé separaci magnetických částic z materiálu přepravovaného na pásovém dopravníku. Používá se zejména v provozech s vysokým výskytem feromagnetických částic, kde by byla deska s manuálním čištěním kvůli rychlému zanášení nepoužitelná. V porovnání s permanentními verzemi závěsných separátorů je magnetické pole elektromagnetických desek mnohem silnější i hlubší. Proto jsou elektromagnetické separátory vhodnější pro záchyt tvarově problematických (jako šrouby, matice, kuličky apod.) a těžších železných dílů.

Extrémně silné elektromagnetické pole zajišťuje též separaci feromagnetických částic, které se nacházejí pod vyšší vrstvou inertního materiálu. Elektromagnet je také výhradním řešením pro aplikace, kde je - např. z provozních či servisních důvodů – nezbytné občas deaktivovat magnetické pole (což permanentní magnet neumožňuje).

Přínosy použití separátoru

  • Vyčištěný materiál (bez feromagnetických příměsí)
  • Permanentní ochrana technologického zařízení
  • Plynulý výrobní provoz
  • Automatické čištění bez nutnost přerušení toku materiálu
  • Úspora nákladů na obsluhu a snížení rizika chybovosti

Porovnání elektromagnetických závěsných desek s automatickým čištěním

Příčné zavěšení Podélné zavěšení
DND-AC
E-conomic
DND-AC
E-fficient
DND-AC
E-xtreme
DND-AC
E-conomic
DND-AC
E-fficient
DND-AC
E-xtreme
Dopravníkový pás Min. šírka [mm] 1000 500 500   500 500
Max. šířka [mm] 1500 2000 2000 1000 2000 2000
Max. rychlost [m/s] 2 5 5 2,5 4 4

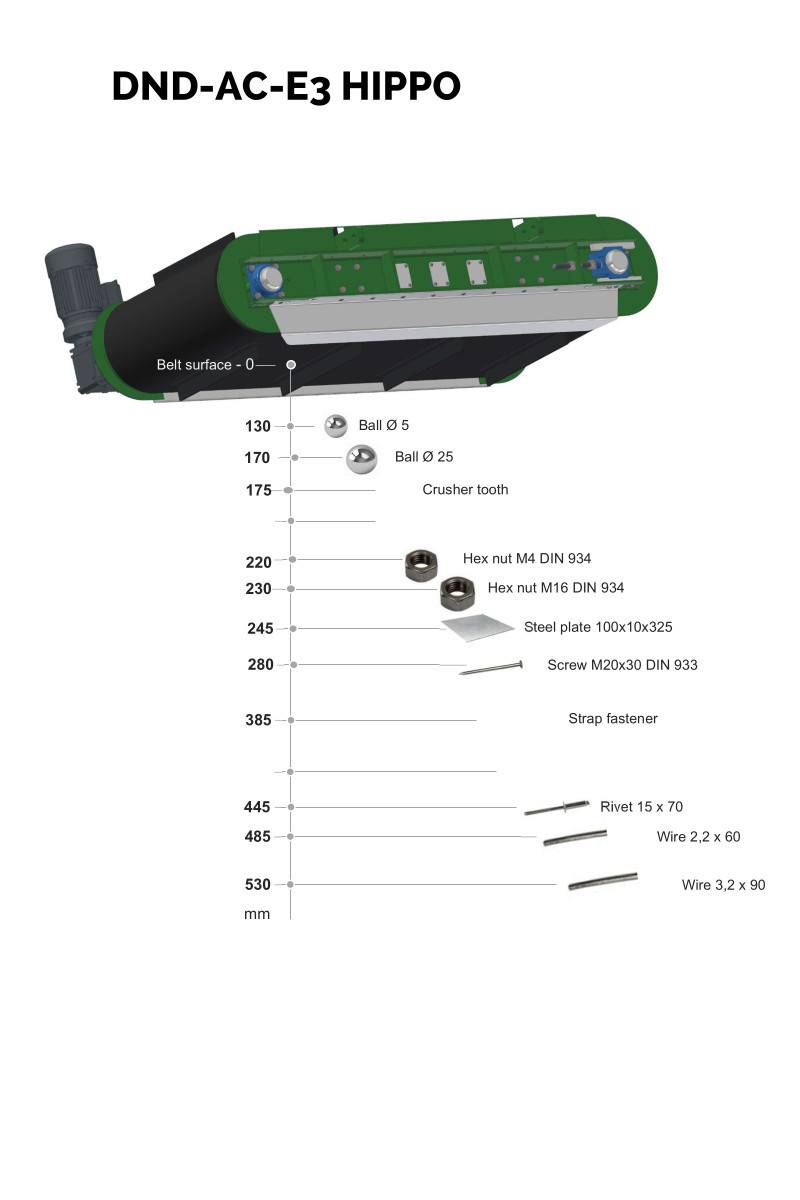

Železné částice Min. hmotnost [kg] 0,05 0,05 0,05 0,05 0,05 0,05
Max. hmotnost [kg] 15 20 20 20 25 25
Min. rozměr Matice M18 / Šroub M16x16
Max. rozměr Není stanoven
Příkon magnetu Min. [kW] 4,86 0,6 1 4,86 0,6 1
Max. [kW] 6,99 12 34 6,99 12 34
Hmotnost separátoru Min. [t] 2,014 0,22 0,16 2,014 0,22 0,16
Max. [t] 2,821 8 29 2,821 8 29
Elektrické připojení Standardní [V] 415-3-50
Opční [V] Dle potřeby klienta


Jak o vás budeme pečovat?

Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.

1.
Přijedeme

2.
Zaměříme a navrhneme

3.
Vyrobíme na míru

4.
Nainstalujeme

5.
Zprovozníme a zaškolíme

6.
Poskytneme autorizovaný servis

Konstrukce separátoru

Základ separátoru tvoří elektromagnetická jednotka v kovovém rámu. Separátor je vybaven vlastním dopravníkem se 2 nebo 4 dopravníkovými válci.

Ovládací skříň s transformátorem a usměrňovačem

Ovládací skříň slouží k řízení chodu separátoru, usměrňovač a transformátor zajištují správné elektrické napájení celého zařízení (odpovídající konstrukci elektromagnetu, okolní teplotě, vstupnímu napětí atd.).

Konstrukce transformátoru a usměrňovače

  • Svařovaná ocelová skříň s krytím IP 65
  • Ukazatel hladiny oleje se nachází na přední straně nádrže (u olejem chlazených verzí)
  • Transformátor je opatřen dvojitým vinutím podle normy BS EN 60076
  • Usměrňovač odpovídá parametrům normy BS 4417 ABCD
  • Přepěťová ochrana: diodová ochrana s rychle působícími polovodičovými pojistkami

DND-AC E-conomic

Elektromagnetický separátor nad dopravník DND-AC E-conomic

  • Ideální pro aplikaci v mobilních drtících a recyklačních linkách
  • Poměr výkon/hmotnost: nejsilnější magnetické pole v poměru k hmotnosti separátoru
  • Nízká hmotnost
  • Nízká zástavná výška
  • Kompaktní provedení

Parametry

  • Atraktivní poměr cena/výkon
  • Elektrické připojení: 415 V (vhodné i pro napětí 400 and 380 V)
  • Napájení magnetu: od 4,86 do 6,99 kW
  • Max. rychlost dopravníkového pásu: 2,5 m/s
  • Vybrané modely skladem
  • Max. závěsná výška: 450 mm
  • Max. šířka dopravníkového pásu: 1500 mm
  • Bezolejové (vzduchem chlazené) provedení

DND-AC E-fficient

Elektromagnetický separátor nad dopravník DND-AC E-fficient

  • Max. závěsná výška: 1000 mm
  • Elektrické připojení: 415 V (vhodné i pro napětí 400 and 380 V)
  • Napájení magnetu: od 0,6 do 12 kW
  • Max. rychlost dopravníkového pásu: 5 m/s
  • Max. šířka dopravníkového pásu: 2000 mm (permanentní magnetický nástavec pro magnetické pokrytí až 3000 mm)
  • Bezolejové (vzduchem chlazené) provedení

DND-AC E-xtreme

Elektromagnetický separátor nad dopravník DND-AC E-xtreme

  • Max. závěsná výška: 1000 mm
  • Elektrické připojení: 415 V (vhodné i pro napětí 400 and 380 V)
  • Napájení magnetu: od 1 do 34 kW
  • Max. rychlost dopravníkového pásu: 5 m/s
  • Nejsilnější elektromagnetická deska nad dopravník
  • Max. šířka dopravníkového pásu: 2000 mm (permanentní magnetický nástavec pro magnetické pokrytí až 3000 mm)
  • Olejem chlazená verze
  • Speciálně konstruovaná cívka s dlouhou životností



V jakých průmyslových odvětvích se používají samočisticí elektromagnetické desky

Elektromagnetické závěsné separátory s automatickým čištěním, které nabízí firma SOLLAU s.r.o., jsou vyráběny ve spolupráci s renomovaným dlouholetým evropským výrobcem těchto zařízení. Jedná se tedy o osvědčené separátory, které se používají v nejnáročnějších průmyslových prostředích, jakými jsou např. mobilní a stacionární drtící a třídící linky, třídírny komunálního odpadu, těžební a důlní průmysl, terminály pro překládku sypkých materiálů, zpracovatelé dřevěného odpadu, drcení a tříděn suti, demoliční práce, ekologická likvidace autovraků, recyklace skla, slévárenství atd.
