Vynášecí separační válce MVS
Vynášecí separační válec slouží k nepřetržité a automatické separaci feromagnetických částic z chladících emulzí a olejů.
Přínosy použití separátoru
- Materiál zbavený feromagnetických příměsí
- Permanentní ochrana technologického zařízení
- Plynulý výrobní provoz
- Prodloužení životnosti řezných, chladících a hydraulických tekutin
- Prodloužení životnosti obráběcích nástrojů
- Snížení opotřebení čerpadel a trysek
- Snížení nákladů na údržbu
- Zkrácení výrobních prostojů
- Zvýšení kvality finálních výrobků
- Odpadají problémy s likvidací nebezpečného odpadu ve formě papírových či textilních filtrů
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Vynášecí separační válec slouží k nepřetržité a automatické separaci feromagnetických částic z chladících emulzí a olejů u obráběcích strojů. Vynášecí separační válec je bezobslužné zařízení s vysokou úrovní separace. Používá k zachycení feromagnetických částeček z vodou mísitelných kapalin, olejových emulzí s různým obsahem minerálního oleje, syntetických chladících kapalin a řezných olejů atd.
Konstrukce separační nádoby

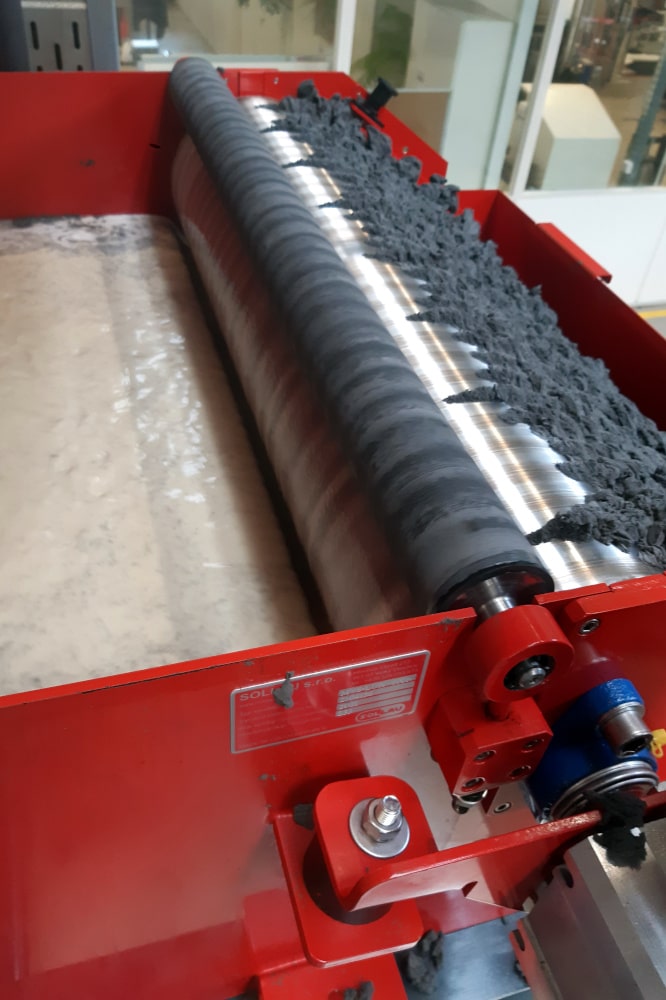

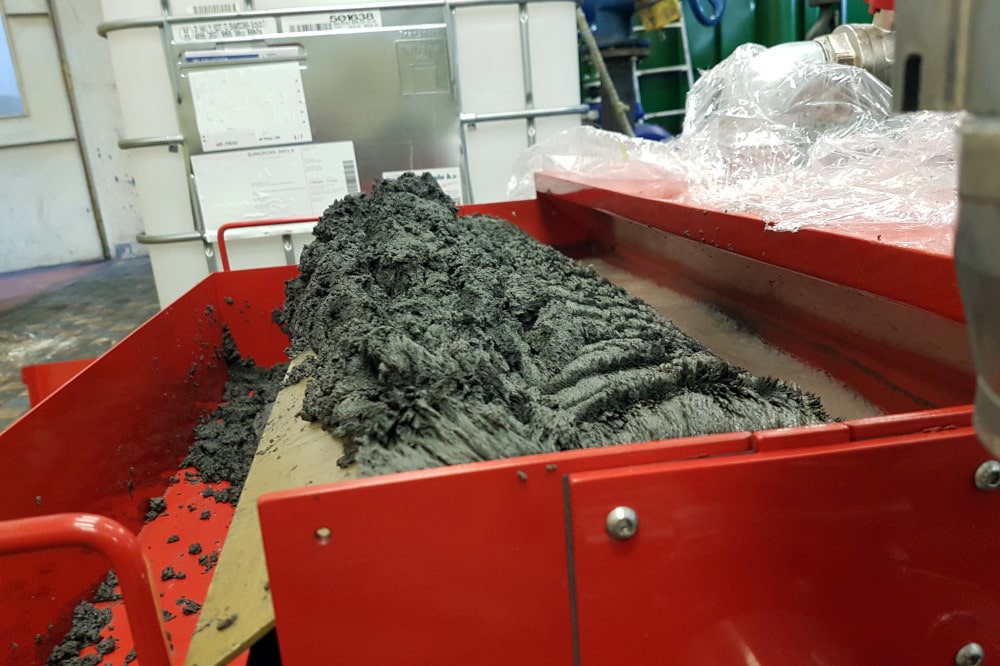

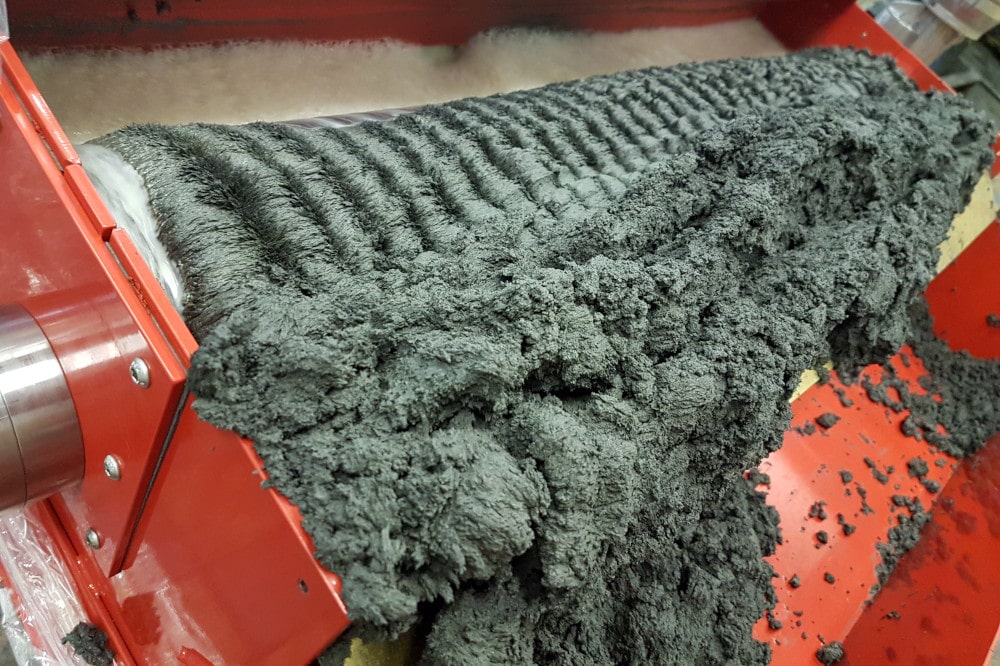

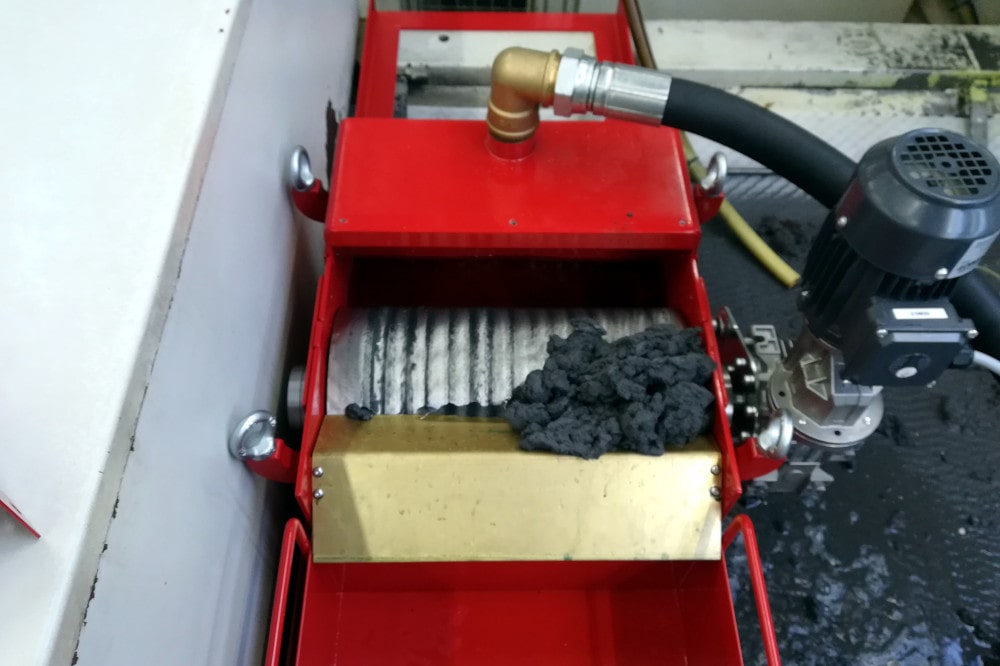

Uvnitř magnetického válce, který se otáčí na hřídeli, je umístěna sada magnetických jader z feritových nebo neodymových magnetů. Magnetické kovové částice obsažené v tekutině jsou zachyceny působením magnetického pole a vyneseny k liště stíracího plechu, která je z válce mechanicky otře do sběrné nádoby. Vyčištěná tekutina odtéká pod válcem k dalšímu zpracování.
Proces separace může být též monitorován pomocí kontrolního okénka (verze MVS LUX).
Jak funguje separační nádoba?
Díky kvalitě materiálů použitých při výrobě vynášecího separačního válce (nerezová ocel, soustava permanentních feritových nebo neodymových magnetů) a robustní konstrukci je vynášecí separační válec spolehlivým, bezúdržbovým, snadno instalovatelným a provozně nenáročným zařízením s dlouhou životností. Při aplikaci permanentních feritových magnetů je zaručena časově téměř neomezená životnost, nicméně pokud je vyžadována vyšší magnetická síla či zachycení drobných feromagnetických částeček, doporučujeme osadit válec extrémně silnými neodymovými magnety ze vzácných zemin.
Použitím našeho vynášecího separačního válce zvýšíte kvalitu Vašich finálních výrobků, budete moci opakovaně využívat chladící emulzi, řezný olej či mazivo, drasticky omezíte prostoje a náklady na čištění strojů zanesených kovovými nečistotami, a především ochráníte Vaše drahé výrobní zařízení před poškozením.
SOLLAU – naše výrobky svařují skuteční profesionálové!
Oprávnění firmy SOLLAU:
Oprávnění na svařování tlakových zařízení dle PED 2014 / 68 / EU
Certifikát dle EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 – 1 až 5

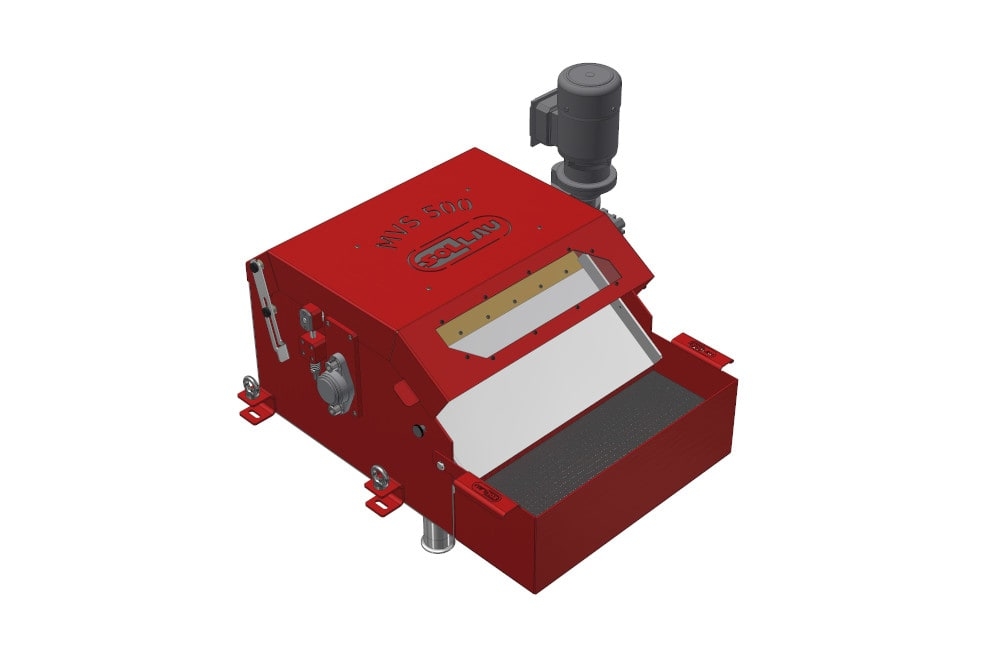

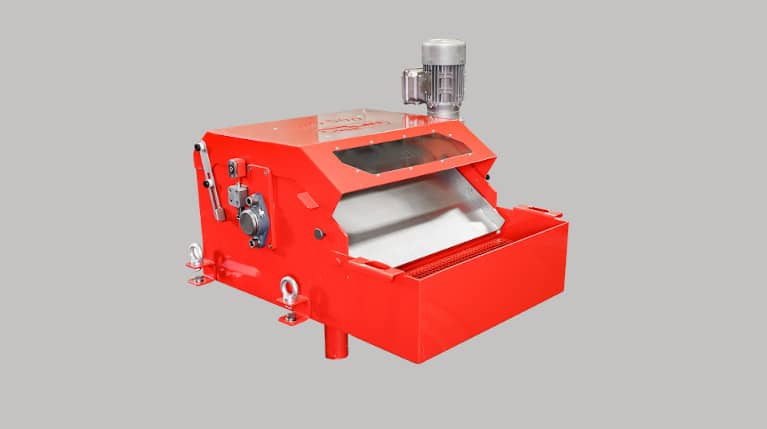

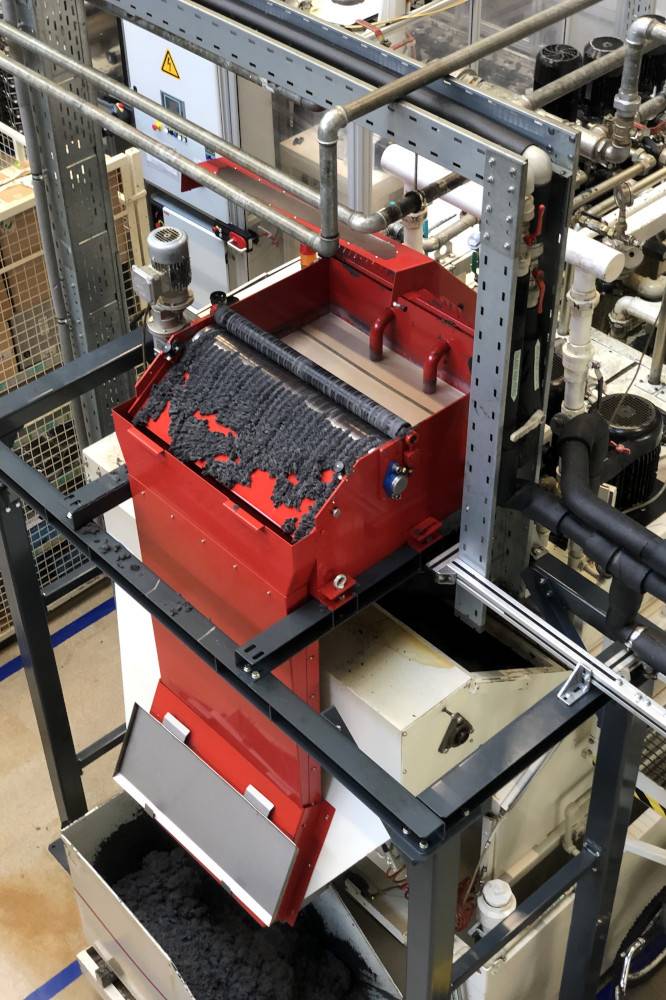

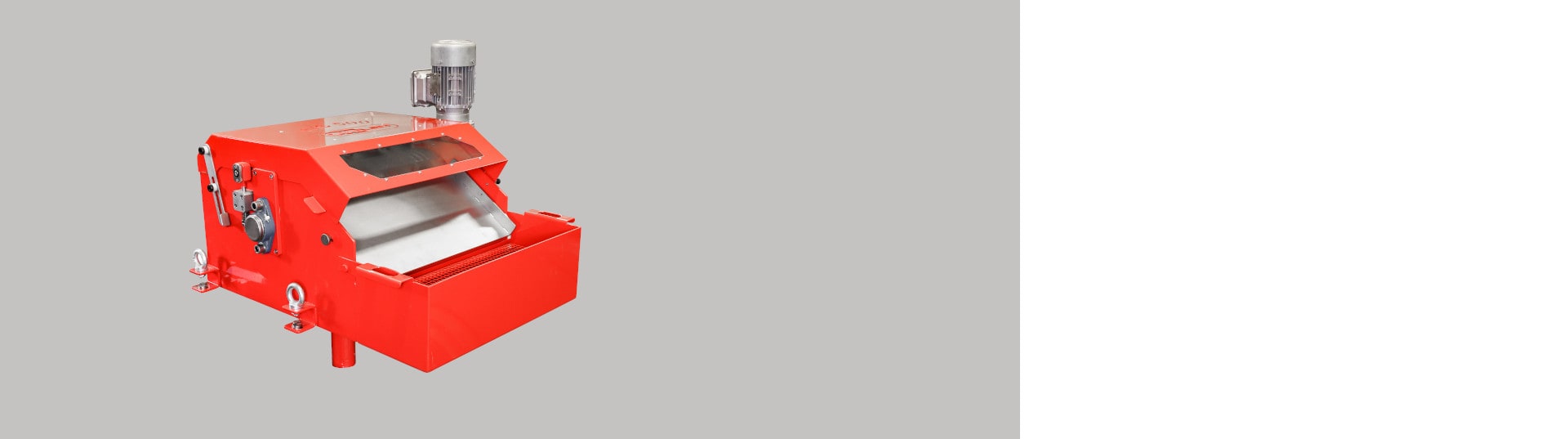

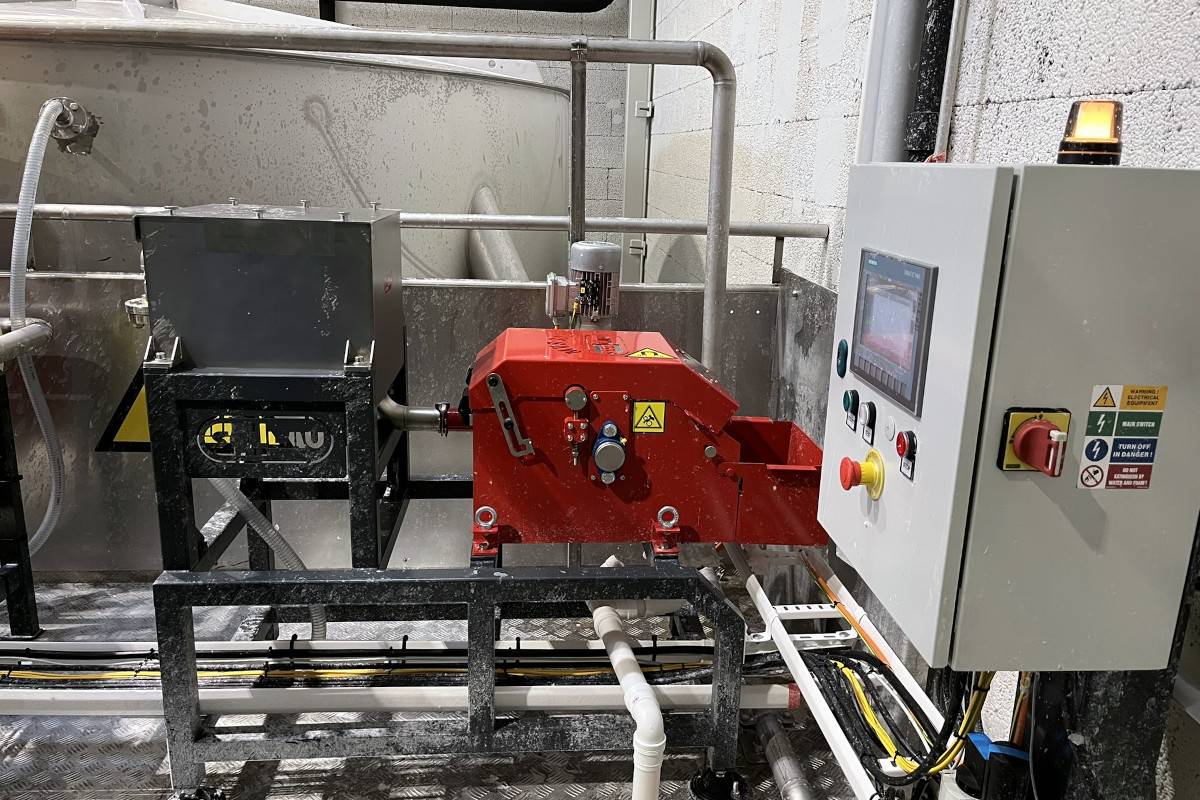

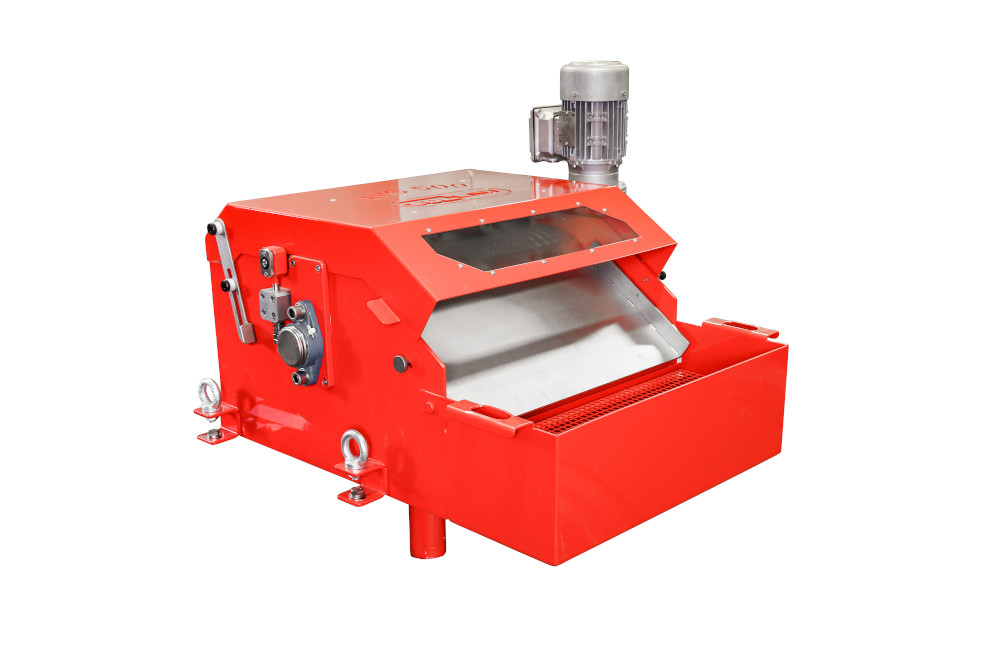

MVS-LUX
- Automatické čištění bez nutnosti přerušení toku materiálu
- Velká záchytná magnetická plocha

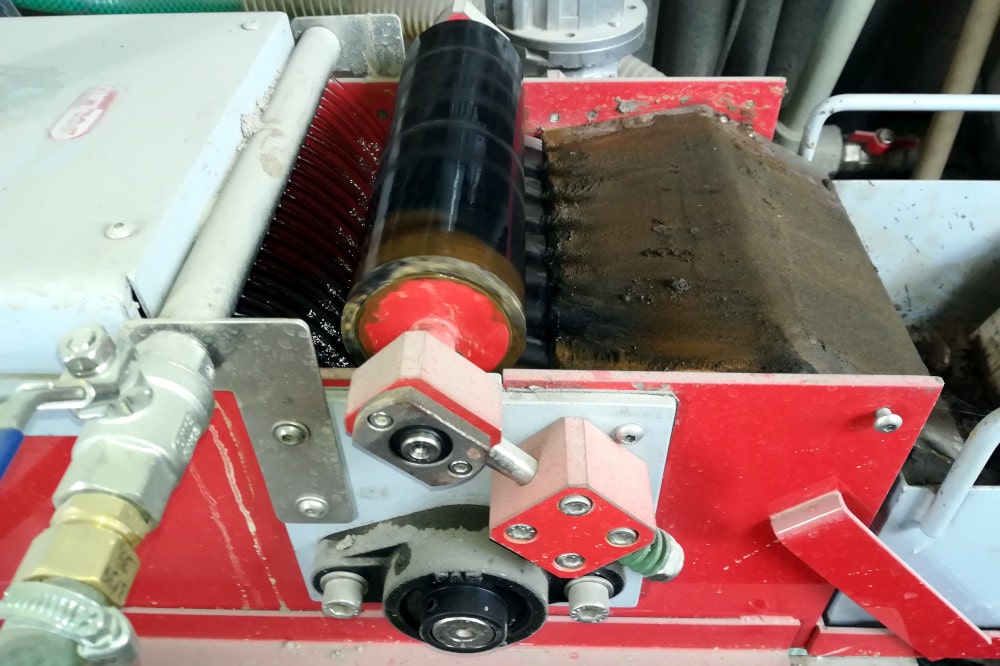

- Přítlačný válec pro odstranění tekutiny z odseparovaných feromagnetických částic
- Odklápějící horní víko
- Průhledítko pro kontrolu separačního procesu

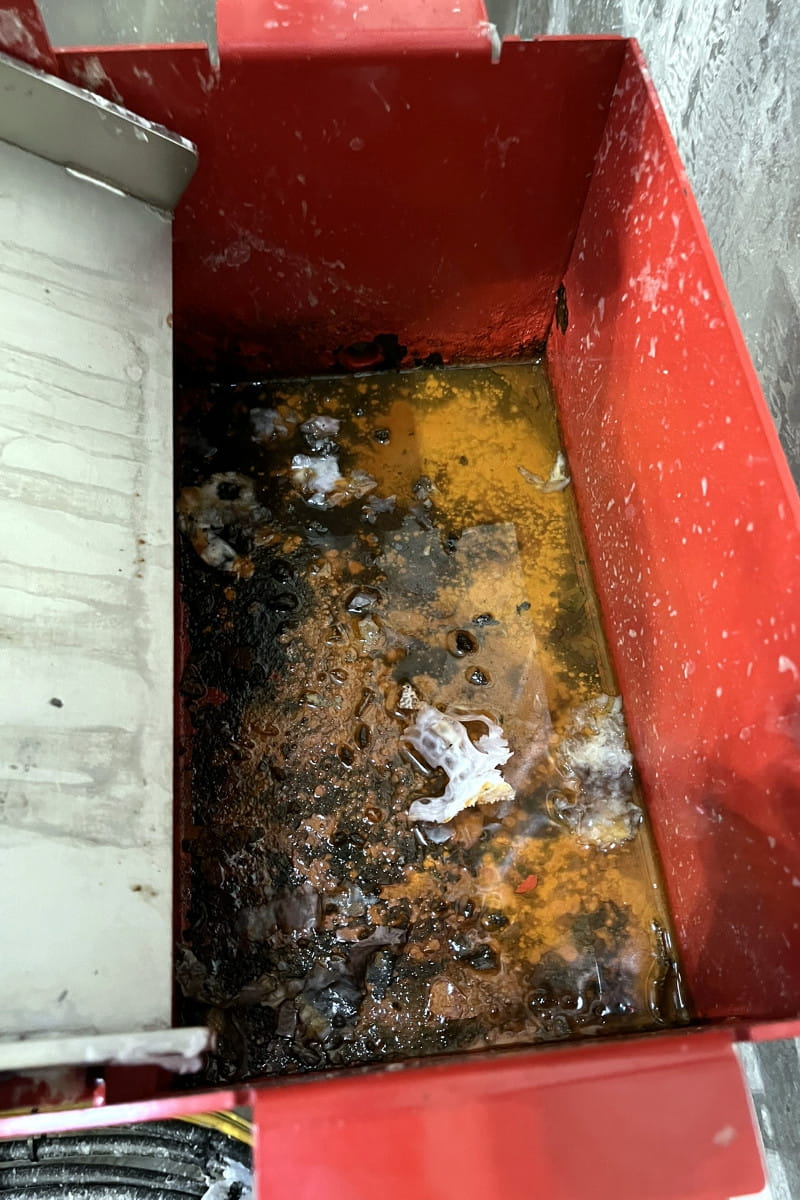

- Nádoba na odpad

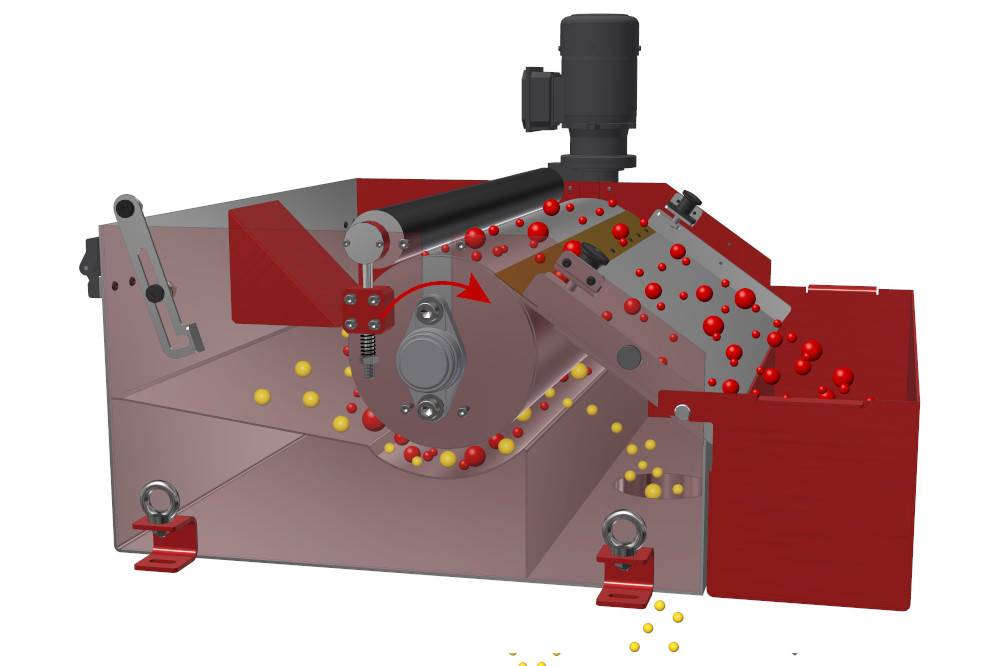

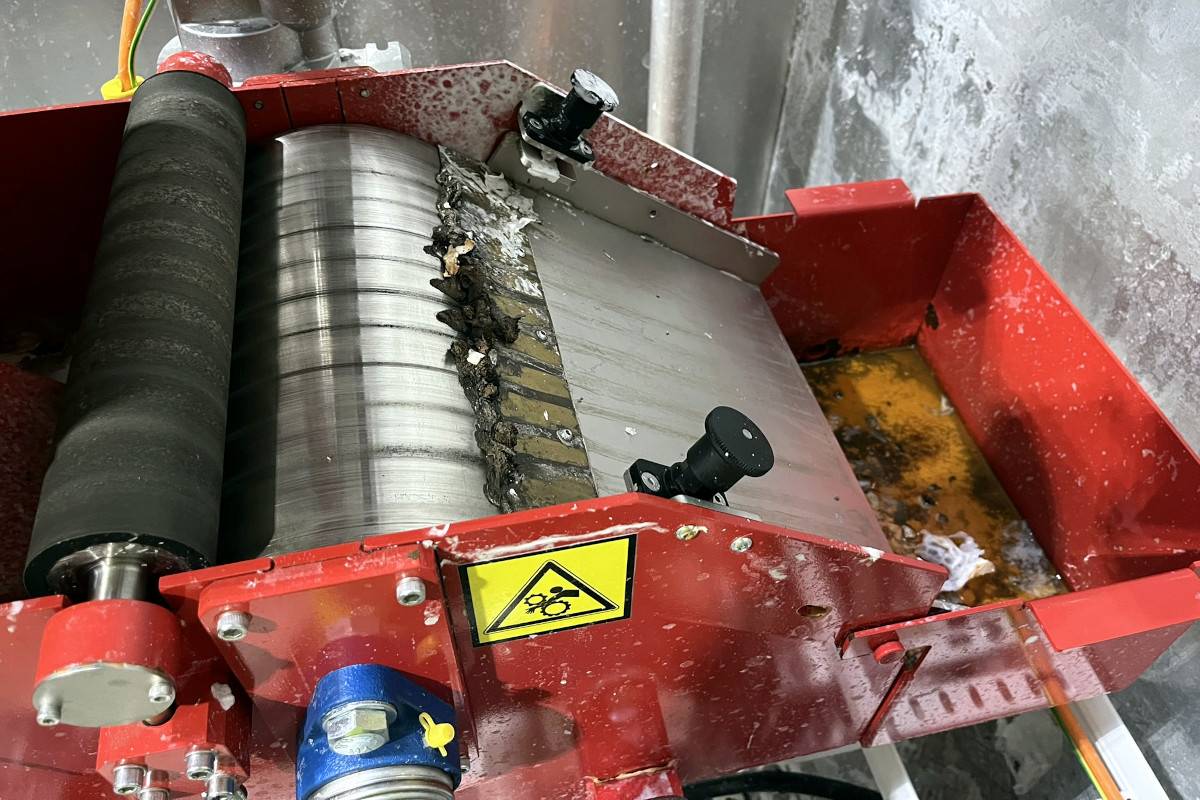

Tato nejvyšší verze magnetického válce pro čištění strojírenských tekutin se od běžně používaných obdobných zařízení liší speciální výbavou a provedením. MVS LUX je osazen přítlačným gumovým válcem, který vytláčí ze separovaných feromagnetických částic provozní tekutinu. Tímto způsobem se jednak zvyšuje množství vyčištěné tekutiny, jednak jsou odstraněné kovové kontaminanty následně snadněji zpracovávány jako cenná druhotná surovina. Pro sledování stavu zařízení je tento vynášecí válec opatřen průhledítkem a také odklápěcím horním víkem. Integrální součástí MVS LUX je pak i nádoba na zachycené feromagnetické kontaminanty, zaručující plynulou dlouhodobou separaci.
Neodymová verze
| Výrobek | Max. kapacita vodní emulze (l/min) | Max. kapacita olejové emulze (l/min) | Pracovní šířka (mm) | Datová karta |
|---|---|---|---|---|
| MVS-LUX 300 N | 250 | 190 | 325 | zobrazit PDF |
| MVS-LUX 500 N | 310 | 230 | 525 | zobrazit PDF |
| MVS-LUX 800 N | 380 | 285 | 825 | zobrazit PDF |
| MVS-LUX 1000 N | 480 | 360 | 1025 | zobrazit PDF |
Feritová verze
| Výrobek | Max. kapacita vodní emulze (l/min) | Max. kapacita olejové emulze (l/min) | Pracovní šířka (mm) | Datová karta |
|---|---|---|---|---|
| MVS-LUX 300 F | 250 | 190 | 325 | zobrazit PDF |
| MVS-LUX 500 F | 310 | 230 | 525 | zobrazit PDF |
| MVS-LUX 800 F | 380 | 285 | 825 | zobrazit PDF |
| MVS-LUX 1000 F | 480 | 360 | 1025 | zobrazit PDF |

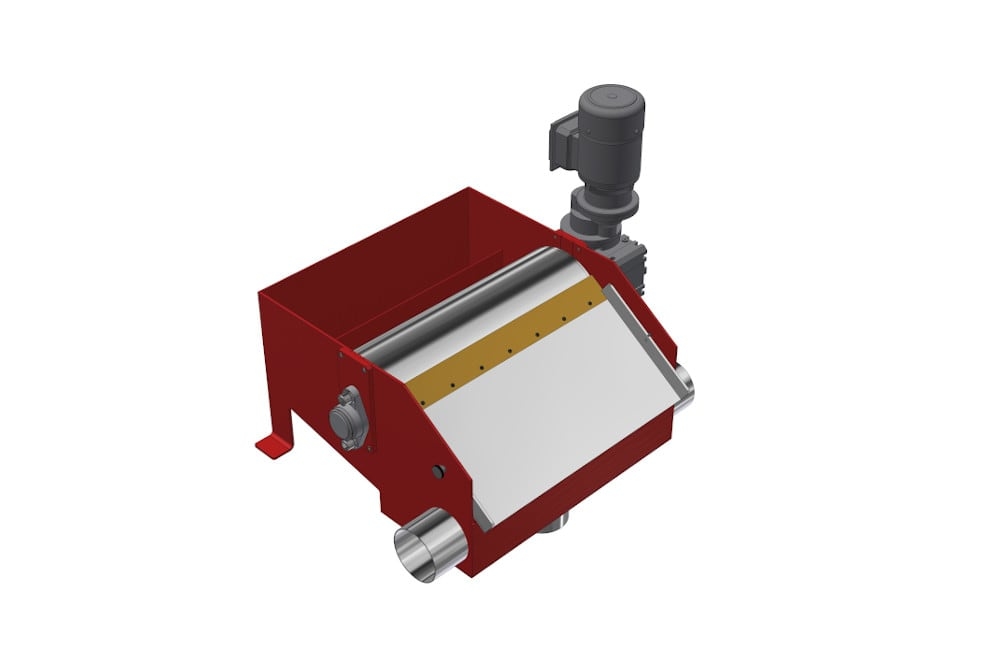

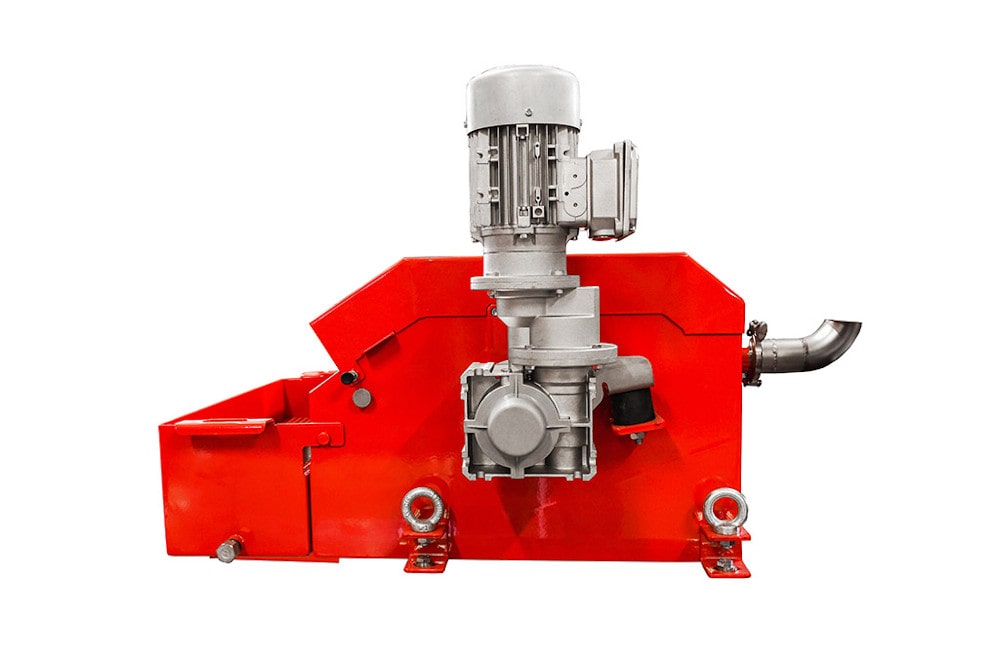

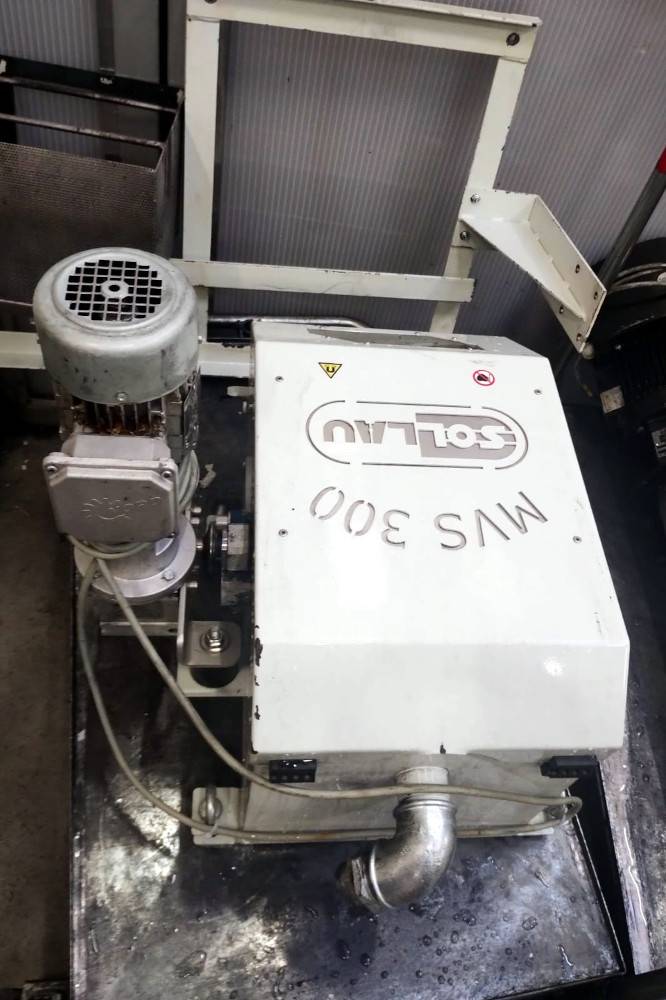

MVS
- Automatické čištění bez nutnosti přerušení toku materiálu
- Velká záchytná magnetická plocha
- Nízké pořizovací náklady
MVS je konstrukčně zjednodušenou verzí provedení MVS LUX. Při přípravě této varianty jsme se především snažili zpřístupnit kvalitní vynášecí válce i těm klientů, pro které je MVS LUX příliš cenově nákladný nebo zbytečně sofistikovaný. Výsledkem je MVS, který sice nedisponuje některým prvky speciální výbavy, z pohledu účinnosti a magnetické síly je však na naprosto srovnatelný s MVS LUX.
Neodymová verze
| Výrobek | Max. kapacita vodní emulze (l/min) | Max. kapacita olejové emulze (l/min) | Pracovní šířka (mm) | Datová karta |
|---|---|---|---|---|
| MVS 300 N | 250 | 190 | 325 | zobrazit PDF |
| MVS 500 N | 310 | 230 | 525 | zobrazit PDF |
| MVS 800 N | 380 | 285 | 825 | zobrazit PDF |
| MVS 1000 N | 480 | 360 | 1025 | zobrazit PDF |
Feritová verze
| Výrobek | Max. kapacita vodní emulze (l/min) | Max. kapacita olejové emulze (l/min) | Pracovní šířka (mm) | Datová karta |
|---|---|---|---|---|
| MVS 300 F | 250 | 190 | 325 | zobrazit PDF |
|
MVS 500 F |
310 | 230 | 525 | zobrazit PDF |
| MVS 800 F | 380 | 285 | 825 | zobrazit PDF |
| MVS 1000 F | 480 | 360 | 1025 | zobrazit PDF |
Vynášecí separační válec MVS slouží k nepřetržité a automatické separaci feromagnetických částic z chladících emulzí a olejů u obráběcích strojů. Jde o bezobslužné zařízení dosahující účinnosti až 98 % již od frakce 10 mikronů. Jeho nasazením chráníte výrobní zařízení, prodlužujete životnost chladících a řezných kapalin a zvyšujete kvalitu finálních výrobků.

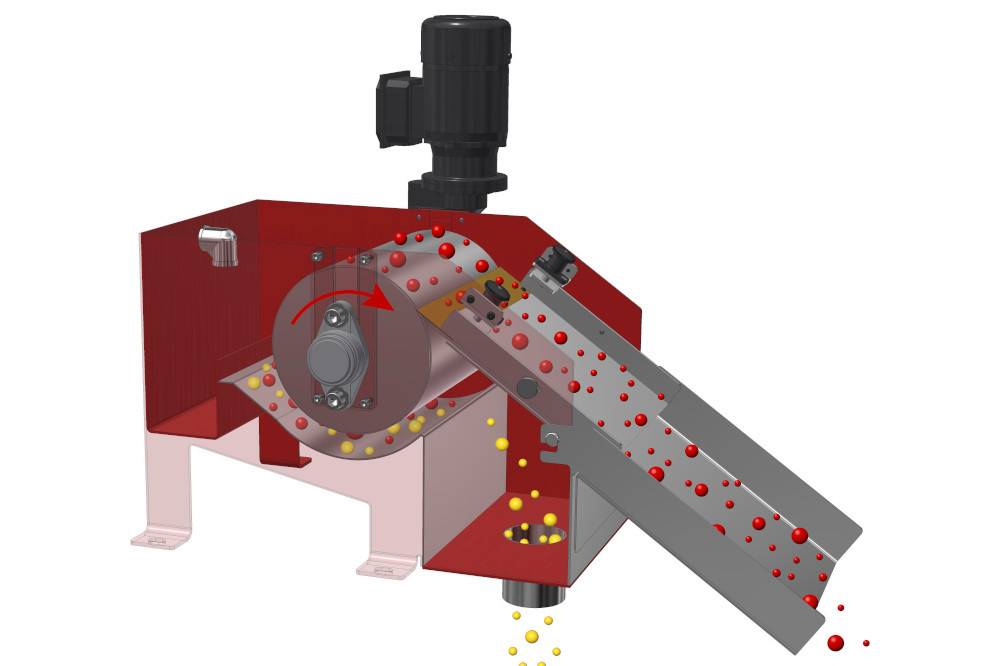

Uvnitř otáčejícího se válce je na pevném hřídeli umístěna sada permanentních magnetů — feritových nebo neodymových. Magnetické kovové částice obsažené v tekutině se zachytí na povrchu válce a jsou vyneseny ke stírací liště, která je mechanicky otře do sběrné nádoby. Vyčištěná tekutina poté odtéká pod válcem k dalšímu zpracování.
Separace a čištění probíhají plynule bez přerušení toku materiálu — zachycené feromagnetické částice jsou průběžně stírány do sběrné nádoby, aniž by bylo nutné zastavit provoz. Zařízení je zcela bezobslužné. Ve verzi MVS-LUX navíc přítlačný gumový válec vytlačuje zbytky provozní tekutiny ze separovaných nečistot, čímž zvyšuje množství vrácené vyčištěné kapaliny a usnadňuje zpracování kovového odpadu jako cenné druhotné suroviny.
Nabízíme dvě hlavní varianty: MVS je konstrukčně zjednodušená, cenově dostupnější verze se srovnatelnou účinností i magnetickou silou jako prémiový model. MVS-LUX je vyšší verze osazená přítlačným gumovým válcem, průhledítkem pro kontrolu procesu separace, odklápěcím horním víkem a integrovanou nádobou na zachycené kontaminanty. Obě varianty jsou dostupné v neodymovém i feritovém provedení a pracovních šířkách 300, 500, 800 a 1000 mm.
Maximální průtok závisí na pracovní šířce: modely 300 mm (pracovní šířka 325 mm) zvládají až 250 l/min vodní emulze nebo 190 l/min olejové emulze; modely 500 mm (525 mm) až 310/230 l/min; modely 800 mm (825 mm) až 380/285 l/min; modely 1000 mm (1025 mm) pak až 480 l/min vodní a 360 l/min olejové emulze. Parametry jsou shodné pro neodymovou i feritovou verzi.
MVS je určen primárně pro strojírenský a automobilový průmysl, kde chrání obráběcí stroje před kovovou kontaminací chladících emulzí, řezných olejů a syntetických chladících kapalin. Uplatní se také v keramickém, sklářském a chemickém průmyslu. Opakované využití vyčištěné kapaliny výrazně snižuje provozní náklady a eliminuje potřebu likvidace nebezpečného odpadu ve formě papírových či textilních filtrů.
Zdarma provedeme testy vašeho materiálu na našich separátorech — provedení testů garantujeme do tří dnů. Postaráme se o váš projekt od prvotního posouzení a návrhu přes výrobu na míru a instalaci až po zprovoznění, zaškolení obsluhy a autorizovaný servis.
V jakých průmyslových odvětvích se uplatní vynášecí magnetický válec?
Ideální oblastí pro aplikací MVS je strojírenský průmysl.
