Deskový detektor kovů METRON 03 SL
Deskový detektor kovů METRON 03 SL s integrovanou kluznou deskou slouží k detekci kovových částic na dopravníku. Tento deskový detektor kovů doporučujeme používat pro produkty se malou výškou produktu.
Tato detekční deska nevyžaduje žádnou Metal free zónu, a proto je její použití velmi variabilní.
Mezi hlavní výhody tohoto jednodeskového detektoru kovů patří zejména nízká cena a snadná instalace. Pomocí několika šroubů jej snadno upevníte k dopravníku, a to je vše. Montáž už jednodušší být nemůže!
Ovládání řídicí jednotky je velmi jednoduché, jednotka je stabilní a odolná.
Hlavní výhody deskového detektoru kovů
- Kompaktní plochý detektor kovů určený k instalaci do lehkých dopravníkových pasů.
- Detekuje všechny kovy volné i ukryté v materiálu.
- Pro nízké plnící výšky dopravníků nebo kontrolu dutých předmětů.
- Bez potřeby ""bezkovové"" zóny.
- Rychlá a snadná montáž.
- Dobrá přesnost detekce i v drsných průmyslových podmínkách vynikající ochrana strojních zařízení i přes minimální investiční náklady.
- Praktická, spolehlivá a léty ověřená technologie.
Tunelový detektor kovů METRON03 SL je:
- Spolehlivý – ve funkčnosti a detekci kovů
- Odolný – v technologii a výkonu
- Jednoduchý - v instalaci a ovládání
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Volitelná výbava
Detektory METRON 03 SL můžeme dodat s širokou dodatečnou výbavou:
- Výstražné zařízení – maják, bzučák
- Možnost vzdáleného resetu zařízení
- Ovládání dopravníku – reverzní chod dopravníku

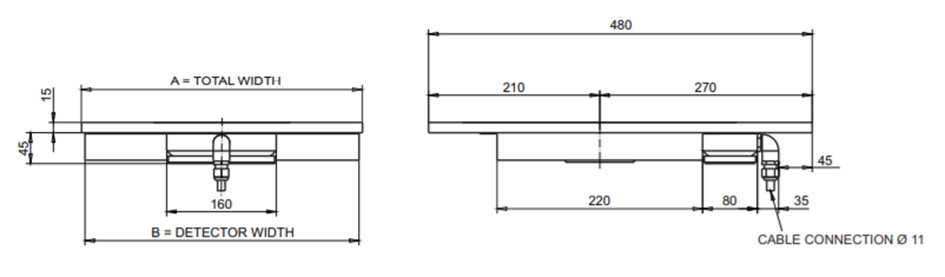

Rozměry
| B: Šířka detektoru (mm) | Oblast detekce (mm) | Hmotnost (kg) |
|---|---|---|
| 200 | B - 10 | 5 |
| 250 | B - 10 | 6 |
| 300 | B - 10 | 7 |
| 350 | B - 10 | 8 |
| 400 | B - 10 | 9 |
| 420 | B - 10 | 10 |
| 450 | B - 10 | 11 |
| 500 | B - 10 | 12 |
| 550 | B - 10 | 13 |
| 600 | B - 10 | 14 |
| 650 | B - 10 | 15 |
| 700 | B - 10 | 16 |
| 750 | B - 10 | 17 |
| 800 | B - 10 | 18 |
| 850 | B - 10 | 19 |
| 900 | B - 10 | 20 |
| 950 | B - 10 | 21 |
Na vyžádání můžeme dodat i jiné rozměry.
Metal free (bezkovová) zóna - MFZ
Velkou výhodou tohoto detektoru kovů je skutečnost, že Metal free zóna není vyžadována.
Kontaktujte nás – pomůžeme Vám s výpočtem MFZ pro pohyblivé i nepohyblivé kovy.
Citlivost detektoru
Citlivost detektoru záleží na mnoha parametrech, jako jsou rozměry apertury (čím je nižší výška apertury, tím je vyšší citlivost detektoru), rychlost dopravníku, hustota produktu, jeho teplota, vlhkost atd.
Abychom mohli vybrat nejvhodnější detektor kovů s požadovanou citlivostí pro Vaši aplikaci doporučujeme provést test Vašeho materiálu. Tyto testy provedeme zdarma. Prosíme kontaktujte nás, domluvíme se na provedení testů a na zaslání vzorků vašeho materiálu.
Diagram citlivosti detektoru METRON 03 SL platí pro LB 1,5 x LH

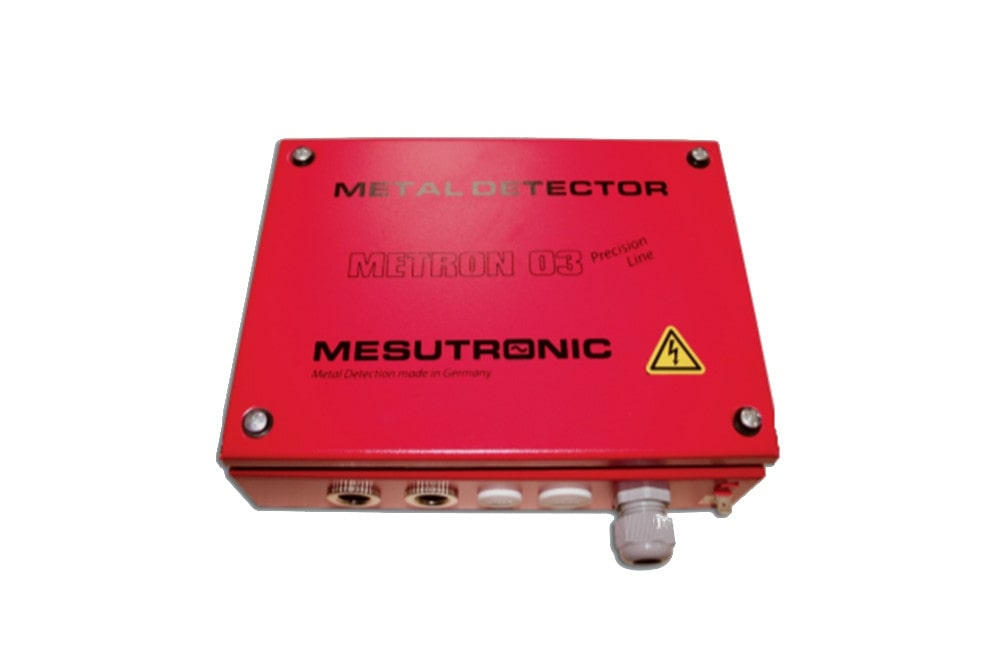

Řídicí jednotka AMD 03
Kvalitní řídicí jednotka je zásadní pro správnou funkci každého detektoru. Naše řídicí jednotka je vyrobena s důrazem na vysokou kvalitu zpracování a použitých komponentů.
Výsledkem je stabilní řídicí jednotka s celou řadou funkcí (uvádíme jen některé z nich):
- Jednoduché ovládání
- Monitorování správné funkčnosti systému
- Potlačení vlivu vibrací dopravníku
- Jednoduchý servis a diagnostika
- Kontinuální vyvažování jednotky
- Optická signalizace detekce i poruchy
Rozsah dodávky
Součástí dodávky detektorů METRON 03 SL je:
- Detekční hlava
- Řídicí jednotka
- Propojovací kabely
- Návod k použití
Datová karta
- Napájení: 100 – 240 V AC, 50/60 Hz
- Příkon: max. 50 W
- Stupeň krytí: IP 54
- Min. provozní teplota: - 10 °C
- Max. provozní teplota: + 50 °C
- Relativní vlhkost vzduchu: 0 – 95 % (bez kondenzace)
- Napájecí kabel: 1,8 m se zástrčkou
