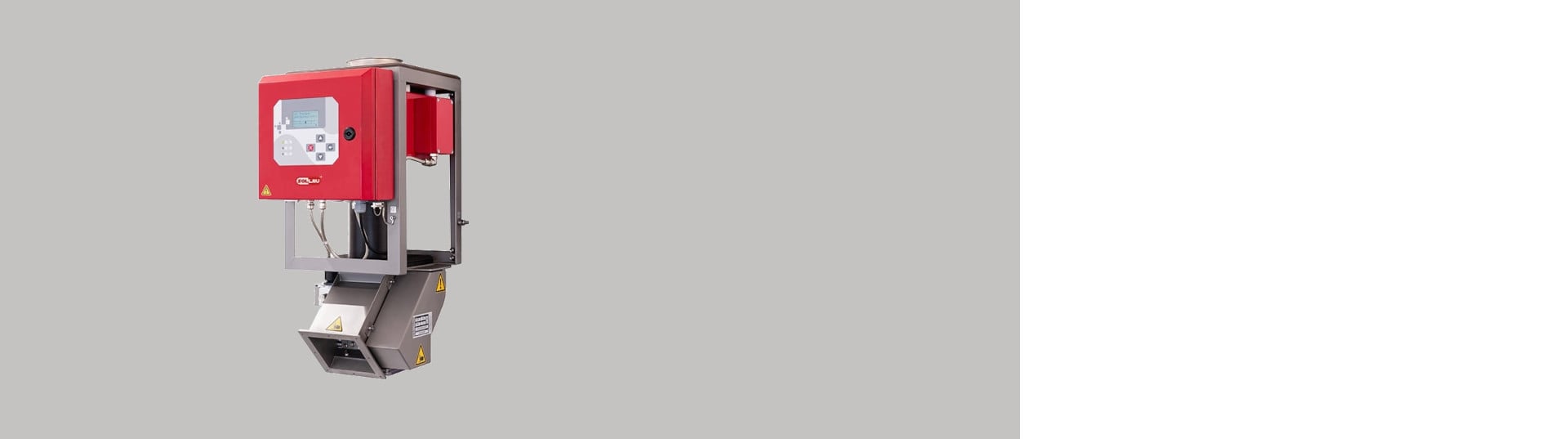

Propadový detektor kovů QUICKTRON 05 A
Výhodná cena a vysoka citlivost dělá z QUICKTRONu 05 A nejčastěji používaný propadový detektor používaný ke kontrole sypkých směsí dopravovaných volným pádem.
Vysoce citlivý propadový detektor kovů QUICKTRON 05 A slouží k detekci kovových částic v sypkých materiálech gravitačně dopravovaných potrubím. Detektor je plně automatický a je vybaven vysokorychlostní vyřazovací klapkou, která umožňuje velmi přesně vyřazovat kontaminanty a minimalizovat ztráty dobrého produktu.
Detektor QUICKTRON 05 A je snadno integrovatelný do stávajícího potrubí díky své nízké výšce a kompaktním rozměrům.
Tento propadový detektor standardně dodáváme pro potrubí o průměru 50 – 300 mm. Můžeme nabídnout detektor i pro potrubí jiných průměrů a průřezů (čtvercové, obdélníkové).
Tento detektor je osazen výkonnou řídicí jednotkou AMD 05 s celou řadou pokročilých funkcí, jako je automatické nastavení produktu, automatická kalibrace nebo digitální filtrace sytému. Jednotka je vybavena 5-řádkovým LCD displejem a ovládá se pomocí 4 ergonomických tlačítek. Její ovládání je jednoduché a intuitivní. Řídicí jednotka je nainstalována na rámu detektoru, je však možné ji umístit i mimo detektor.
Otevřená rámová konstrukce detektoru umožňuje neomezený přístup ke všem jeho komponentům.
Digitální zpracování signálu umožňuje výborné výsledky detekce a robustní konstrukce detektoru má za důsledek jeho maximální životnost.
Hlavní výhody propadového detektoru kovů
- Detektor kovů pro kontrolu sypkého materiálů při volném pádu. Detekuje všechny kovové částice, a to jak volné, tak i ve formě inkluzí ve finálním produktu.
- Extrémně přesná a spolehlivá detekce kovů.
- Odolný a robustní - výhodná investice
- K dispozici jsou verze s certifikátem ATEX.
- Kompaktnost usnadňující integraci do již existujících výrobních provozů a linek.
Princip funkce detektoru
Detektor kovů řady Quicktron je nainstalován do potrubí, které dopravuje volně padající sypký materiál. Kontrolovaný materiál prochází detekční cívkou. V případě, že je materiál znečištěn kovovým kontaminantem, tak cívka tento kov detekuje a vydává signál k otevření vyřazovací klapky. Kovový kontaminant i s částí materiálu je přesměrován do výsypky špatného materiálu. Klapka se pak automaticky vrací do původní polohy. Chod detektoru včetně vyřazení kontaminantů je plně automatický.
Díky použité vysokorychlostní vyřazovací klapce je její chod velmi rychlý a přesný, což vede k minimalizaci ztrát dobrého materiálu. Čas pro vyřazování materiálu je nastavitelný.
Propadový detektor kovů QUICKTRON 05 A je:
- Spolehlivý – ve funkčnosti a detekci kovů
- Odolný – v technologii a výkonu
- Flexibilní - ve velikosti a použití
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Volitelná výbava
Detektory QUICKTRON 05 A můžeme dodat s širokou dodatečnou výbavou:
- Výstražné zařízení – maják, bzučák
- Monitoring - tlak vzduchu, vyřazovací klapka
- Vzduchový kompresor
- Nádoba na stlačený vzduch
Speciální provedení
Máte speciální požadavky na provedení detektoru kovů? Mezi nejčastější požadavky patří:
- Nerezové provedení
- Provedení pro přetlakové aplikace do 0,3 bar
- Provedení pro použití i ve vysokých teplotách
- Barevné provedení dle požadavku
- Provedení pro použití do výbušného prostředí
- Detektor s displejem ovládání a/nebo řídicí jednotkou v samostatné skříni
Použité materiály
- Rám – nerezová ocel (1.4301 / SS 304)
- Detekční cívka - aluminium, jako opce nerezová ocel (1.4301 / SS 304)
- Řídicí jednotka – ocel, jako opce nerezová ocel (1.4301 / SS 304)
- Krycí deska – PP (polypropylen)
- Senzorová trubice – PP (polypropylen), jako opce TIVA
- Připojovací příruba - nerezová ocel (1.4301 / SS 304)
- Vyřazovací klapka - nerezová ocel (1.4301 / SS 304)
Rozměry
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | I: (mm) |
|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 70 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 80 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 100 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 120 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 150 | 200 | 225 | 246 | 8xM5 | 370 | 370 | 203 | 255 |
| 200 | 200 | 225 | 246 | 8xM5 | 430 | 430 | 203 | 255 |
| 250 | 300 | 325 | 360 | 8xM5 | 530 | 530 | 322 | 180 |
| 300 | 300 | 325 | 360 | 8xM5 | 630 | 630 | 322 | 180 |
| J: (mm) | K: (mm) | L: (mm) | M: (mm) | N: (mm) | O: (mm) | P: (mm) | R: (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|
| 250 | 260 | 310 | - | - | 72 | 4xM5 | 490 | 25 |
| 250 | 260 | 310 | - | - | 130 | 4xM5 | 490 | 25 |
| 330 | 340 | 400 | 35 | 10 | 108 | 6xM5 | 650 | 35 |
| 330 | 340 | 400 | 28 | 10 | 130 | 6xM5 | 650 | 40 |
| 330 | 390 | 450 | 28 | 10 | 150 | 6xM5 | 700 | 45 |
| 380 | 405 | 470 | 36 | 5 | 180 | 6xM5 | 800 | 55 |
| 460 | 605 | 670 | 37 | 5 | 230 | 6xM5 | 1000 | 65 |
| 560 | 605 | 665 | 48 | 5 | 280 | 6xM5 | 1200 | 130 |
| 660 | 805 | 865 | 50 | 5 | 366 | 8xM10 | 1400 | 160 |
Můžeme dodat propadový detektor kovů i s jinou výškou, průměrem apertury, rámem atd. tak, aby vyhovoval Vašim požadavkům.
Požádáme Vás o specifikaci požadovaných úprav a připravíme Vám nabídku přesně pro Váš provoz.
Citlivost detektoru
Citlivost detektoru záleží na mnoha parametrech, jako jsou průměr apertury (čím je menší průměr apertury, tím je vyšší citlivost detektoru), rychlost materiálu, hustota produktu, jeho teplota, vlhkost atd.
Abychom mohli vybrat nejvhodnější detektor kovů s požadovanou citlivostí pro Vaši aplikaci doporučujeme provést test Vašeho materiálu. Tyto testy provedeme zdarma. Prosíme kontaktujte nás, domluvíme se na provedení testů a na zaslání vzorků vašeho materiálu.
Tabulka citlivosti detektoru QUICKTRON 05 A
| Model | 50 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Citlivost - ocelová kulička pr. (mm) | 0,3 | 0,45 | 0,5 | 0,6 | 0,7 | 0,9 | 1,0 | 1,5 | 1,75 |
Řídicí jednotka AMD 05
Kvalitní řídicí jednotka je zásadní pro správnou funkci každého detektoru. Naše řídicí jednotka je vyrobena s důrazem na vysokou kvalitu zpracování a použitých komponentů.
Výsledkem je stabilní řídicí jednotka s celou řadou funkcí (uvádíme jen některé z nich):
- Řídicí jednotka s vestavěným regulovatelným napájením pro spolehlivý výkon a snadný servis
- Automatické nastavení produktu s potlačením rušivého signálu a automatickou kalibrací citlivosti
- Digitální filtrace signálu pro maximální stabilitu v náročném prostředí
- Úzká detekční zóna zaručuje přesné umístění kovů v detekčním poli a tím i precizní detekci
- Monitorování správné funkčnosti systému
- Dotykové ovládání – pomocí 4 ergonomických tlačítek
- Pětiřádkový podsvícený LCD displej
- Možnost uložit do paměti nastavení až 500 produktů
Rozsah dodávky
Součástí dodávky detektorů QUICKTRON 05 A je:
- Detekční hlava
- Vyřazovací jednotka včetně pneumatických komponentů, regulátor tlaku vzduchu atd.
- Řídicí jednotka
- Připojovací kabely
- Instalační hardware
- Návod k použití
Datová karta
- Napájení: 100 – 240 V AC, 50/60 Hz
- Příkon: max. 50 W
- Stupeň krytí: IP 65
- Min. provozní teplota: - 10 °C
- Max. provozní teplota: + 50 °C
- Relativní vlhkost vzduchu: 0 – 95 % (bez kondenzace)
- Rychlost materiálu, při které dokáže spolehlivě detekovat kovy: 1,5 – 6,0 m/s
- Napájecí kabel: 1,8 m se zástrčkou
Propadové detektory kovů pro samospád jsou specializovaná zařízení určená pro kontrolu sypných a volně proudících materiálů, které procházejí potrubím nebo kanálem vlivem gravitace. Instalují se do výrobních linek potravinářského, farmaceutického nebo chemického průmyslu, kde zajišťují detekci a automatické vyřazení kovových nečistot ještě před dalším zpracováním nebo balením produktu.
SOLLAU nabízí šest modelů propadových detektorů kovů pro potravinářství: Propadový detektor kovů METRON 07 PowerLine, Propadový detektor kovů METRON 07 FlatLine, Propadový detektor kovů QUICKTRON 07 RH HyQ Clean, Propadový detektor kovů QUICKTRON 05 A, Detektor kovů METRON 05 CR a Detektor kovů PHARMATRON 07 HQ. Každý model je navržen pro specifické aplikace a liší se citlivostí, provedením a řídicí jednotkou.
Citlivost detektorů závisí na konkrétním modelu a průměru otvoru. Například Propadový detektor kovů METRON 07 PowerLine dosahuje citlivosti až 0,4 mm pro železné kovy (Fe), 0,5 mm pro neželezné kovy (NFe) a 1,5 mm pro nerezovou ocel (SS). Propadový detektor kovů QUICKTRON 07 RH HyQ Clean detekuje Fe od 0,5 mm, NFe od 0,6 mm a SS od 1,5 mm. Přesné hodnoty jsou vždy závislé na průměru otvoru detektoru a vlastnostech kontrolovaného produktu.
Metal free zóna (MFZ) je ochranný prostor kolem detektoru, kde nesmí být umístěny žádné kovové konstrukce, aby nedocházelo k rušení detekce. U modelů Propadový detektor kovů METRON 07 PowerLine a Propadový detektor kovů METRON 07 FlatLine Metal free zóna není vyžadována díky speciální konstrukční koncepci, což výrazně zjednodušuje montáž a šetří prostor ve výrobní lince. Modely Propadový detektor kovů QUICKTRON 05 A a Detektor kovů METRON 05 CR Metal free zónu vyžadují.
Propadový detektor kovů pracuje na principu elektromagnetické indukce. Materiál volně padá gravitací skrz detekční hlavu, která generuje elektromagnetické pole. Pokud materiál obsahuje kovovou nečistotu, způsobí změnu tohoto pole, kterou přístroj okamžitě zaznamená. Řídicí jednotka pak aktivuje automatický vyhazovač, který kontaminovaný produkt odstraní z výrobního procesu.
Detektory jsou vybaveny dvěma typy řídicích jednotek. Modely Propadový detektor kovů QUICKTRON 07 RH HyQ Clean, Propadový detektor kovů METRON 07 PowerLine, Propadový detektor kovů METRON 07 FlatLine a Detektor kovů PHARMATRON 07 HQ využívají jednotku AMD 07 s 5,7" barevným dotykovým displejem, Ethernetovým připojením, vzdáleným přístupem mesuNET a pamětí pro 500 produktů. Modely Propadový detektor kovů QUICKTRON 05 A a Detektor kovů METRON 05 CR jsou vybaveny jednotkou AMD 05 s 5řádkovým LCD displejem, 4 tlačítky a pamětí pro 500 produktů.
Ano, propadové detektory kovů SOLLAU jsou certifikovány a konstruovány pro potravinářský průmysl — splňují požadavky hygieny a jsou vyrobeny z materiálů vhodných pro styk s potravinami. Detektor kovů PHARMATRON 07 HQ je speciálně určen pro farmaceutický průmysl s nejvyššími nároky na hygienu a citlivost detekce. Všechny modely splňují příslušné normy a předpisy platné v EU.
SOLLAU poskytuje komplexní servisní podporu zahrnující instalaci, uvedení do provozu, zaškolení obsluhy a pravidelnou kalibraci. Pro ověření správné funkce detektoru jsou k dispozici testovací vzorky (test pieces) umožňující pravidelnou kontrolu citlivosti. Zákazníci mohou využít také vzdálený přístup mesuNET pro monitoring a správu detektorů prostřednictvím sítě — dostupný u modelů s řídicí jednotkou AMD 07.
