Propadový detektor kovů METRON 05 CR
Jednoduchý propadový detektor kovů METRON 05 CR slouží k detekci kovových částic v sypkých materiálech dopravovaných potrubím.
Detektor METRON 05 CR je díky své nízké výšce a kompaktním rozměrům snadno integrovatelný do stávajícího potrubí.
METRON 05 CR vyniká nízkou cenou při dodržení požadovaných standardů detekce. Standardě jej dodáváme pro potrubí o průměru 35 – 600 mm.
Tento detektor je osazen výkonnou řídicí jednotkou AMD 05 s celou řadou pokročilých funkcí, jako je automatické nastavení produktu, automatická kalibrace nebo digitální filtrace sytému. Jednotka je vybavena pětiřádkovým LCD displejem a ovládá se pomocí 4 ergonomických tlačítek. Její ovládání je jednoduché a intuitivní. Řídicí jednotka je nainstalována na rámu detektoru, je však možné ji umístit i mimo detektor.
Hlavní výhody propadového detektoru kovů
- Detektor kovu s kulatým otvorem pro instalaci do přepravních potrubí. Detekuje všechny kovové částice, a to jak volné, tak i ve formě inkluzí ve finálním produktu.
- Vysoká citlivost i v drsných průmyslových prostředích.
- Uživatelsky přívětivá a spolehlivá technologie, prověřená dlouholetým používáním.
- Používá se buď ke kontrole kvality zpracovávaného produktu nebo jako ochrana následného strojního zařízení.
- Individuální řešení na bázi snímací trubice a přídržného rámu.
Propadový detektor kovů METRON 05 CR je:
- Spolehlivý – ve funkčnosti a detekci kovů
- Odolný – v technologii a výkonu
- Konformní - v designu a správě dat
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Volitelná výbava
Detektory METRON 05 CR můžeme dodat s širokou dodatečnou výbavou:
- Výstražné zařízení – maják, bzučák
- Vizuální značení kontaminantů – barevné značení
- Vyřazování kontaminantů – vyřazovací klapka, třícestný kulový ventil
- Plastové senzorové trubice – s přechodem, s trychtýřem, s přírubami
- mesuSET – ovládání detektoru přes laptop
- mesuNET – možnost vzdáleného přístupu k zařízení
- Testovací etalony
Speciální provedení
Máte speciální požadavky na provedení detektoru kovů? Mezi nejčastější požadavky patří:
- Provedení pro použití do výbušného prostředí
- Barevné provedení dle požadavku
- Provedení pro použití i ve vysokých teplotách
- Verze Alutron – žádné falešné signály způsobené metalizovanou fólií – Patent č. 4342826
Rozměry
| LW: Průměr apertury (mm) | SB = SH: Šířka detektoru (mm) | L: Délka detektoru (mm) |
|---|---|---|
| 35 | 150 | 125 |
| 45 | 150 | 125 |
| 55 | 150 | 125 |
| 70 | 150 | 125 |
| 85 | 200 | 150 |
| 100 | 200 | 150 |
| 115 | 250 | 150 |
| 130 | 250 | 150 |
| 150 | 250 | 200 |
| 170 | 300 | 200 |
| 210 | 350 | 250 |
| 235 | 400 | 300 |
| 265 | 450 | 300 |
| 300 | 500 | 350 |
| 335 | 550 | 400 |
| 380 | 600 | 450 |
| 430 | 650 | 500 |
| 470 | 700 | 500 |
| 525 | 750 | 600 |
| 600 | 850 | 700 |
Můžeme dodat propadový detektor kovů i s jinou výškou, průměrem apertury, rámem atd. tak, aby vyhovoval Vašim požadavkům.
Požádáme Vás o specifikaci požadovaných úprav a připravíme Vám nabídku přesně pro Váš provoz.
Metal free (bezkovová) zóna - MFZ
Pro správnou funkci detektoru kovů je zásadní, aby se v bezprostřední blízkosti apertury detektoru nevyskytovaly nepohyblivé (např. konstrukce dopravníku, kryt dopravníku) ani pohyblivé kovy (např. válečky dopravníku). Proto se u každého detektoru definuje MFZ, která by neměla obsahovat pohyblivé ani nepohyblivé kovy. Apertura detektoru kovů má být umístěna do středu metal free zóny. Díky tomu, že při instalaci detektoru dodržíte MFZ, tak předejdete falešným signálům a falešnému vyřazení výrobků a přispějete ke správné funkci detektoru.
Kontaktujte nás – pomůžeme Vám s výpočtem MFZ pro pohyblivé i nepohyblivé kovy.

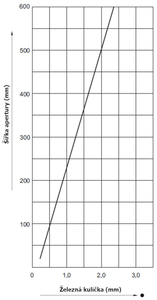

Citlivost detektoru
Citlivost detektoru záleží na mnoha parametrech, jako jsou průměr apertury (čím je menší průměr apertury, tím je vyšší citlivost detektoru), rychlost materiálu, hustota produktu, jeho teplota, vlhkost atd.
Abychom mohli vybrat nejvhodnější detektor kovů s požadovanou citlivostí pro Vaši aplikaci doporučujeme provést test Vašeho materiálu. Tyto testy provedeme zdarma. Prosíme kontaktujte nás, domluvíme se na provedení testů a na zaslání vzorků vašeho materiálu.
Řídicí jednotka AMD 05
Kvalitní řídicí jednotka je zásadní pro správnou funkci každého detektoru. Naše řídicí jednotka je vyrobena s důrazem na vysokou kvalitu zpracování a použitých komponentů.
Výsledkem je stabilní řídicí jednotka s celou řadou funkcí (uvádíme jen některé z nich):
- Automatické nastavení produktu s potlačením rušivého signálu a automatickou kalibrací citlivosti
- Digitální filtrace signálu pro maximální stabilitu v náročném prostředí
- Monitorování správné funkčnosti systému
- Dotykové ovládání – moderní design
- Snadné 4 tlačítkové intuitivní ovládání– zásadní pro obsluhu detektoru
- Pětiřádkový LCD displej
- Možnost uložit do paměti nastavení až 500 produktů
- Možnost vzdáleného připojení – diagnostika, změna parametrů, aktualizace SW
Rozsah dodávky
Součástí dodávky detektorů METRON 05 CR je:
- Detekční hlava
- Řídicí jednotka
- Připojovací kabely
- Instalační hardware
- Návod k použití
Datová karta
- Napájení: 100 – 240 V AC, 50/60 Hz
- Příkon: max. 50 W
- Stupeň krytí: IP 654
- Min. provozní teplota: - 10 °C
- Max. provozní teplota: + 50 °C
- Relativní vlhkost vzduchu: 0 – 95 % (bez kondenzace)
- Rychlost materiálu, při které dokáže spolehlivě detekovat kovy: 0,05 – 1,5 m/s
- Napájecí kabel: 1,8 m se zástrčkou
Propadové detektory kovů pro samospád jsou specializovaná zařízení určená pro kontrolu sypných a volně proudících materiálů, které procházejí potrubím nebo kanálem vlivem gravitace. Instalují se do výrobních linek potravinářského, farmaceutického nebo chemického průmyslu, kde zajišťují detekci a automatické vyřazení kovových nečistot ještě před dalším zpracováním nebo balením produktu.
SOLLAU nabízí šest modelů propadových detektorů kovů pro potravinářství: Propadový detektor kovů METRON 07 PowerLine, Propadový detektor kovů METRON 07 FlatLine, Propadový detektor kovů QUICKTRON 07 RH HyQ Clean, Propadový detektor kovů QUICKTRON 05 A, Detektor kovů METRON 05 CR a Detektor kovů PHARMATRON 07 HQ. Každý model je navržen pro specifické aplikace a liší se citlivostí, provedením a řídicí jednotkou.
Citlivost detektorů závisí na konkrétním modelu a průměru otvoru. Například Propadový detektor kovů METRON 07 PowerLine dosahuje citlivosti až 0,4 mm pro železné kovy (Fe), 0,5 mm pro neželezné kovy (NFe) a 1,5 mm pro nerezovou ocel (SS). Propadový detektor kovů QUICKTRON 07 RH HyQ Clean detekuje Fe od 0,5 mm, NFe od 0,6 mm a SS od 1,5 mm. Přesné hodnoty jsou vždy závislé na průměru otvoru detektoru a vlastnostech kontrolovaného produktu.
Metal free zóna (MFZ) je ochranný prostor kolem detektoru, kde nesmí být umístěny žádné kovové konstrukce, aby nedocházelo k rušení detekce. U modelů Propadový detektor kovů METRON 07 PowerLine a Propadový detektor kovů METRON 07 FlatLine Metal free zóna není vyžadována díky speciální konstrukční koncepci, což výrazně zjednodušuje montáž a šetří prostor ve výrobní lince. Modely Propadový detektor kovů QUICKTRON 05 A a Detektor kovů METRON 05 CR Metal free zónu vyžadují.
Propadový detektor kovů pracuje na principu elektromagnetické indukce. Materiál volně padá gravitací skrz detekční hlavu, která generuje elektromagnetické pole. Pokud materiál obsahuje kovovou nečistotu, způsobí změnu tohoto pole, kterou přístroj okamžitě zaznamená. Řídicí jednotka pak aktivuje automatický vyhazovač, který kontaminovaný produkt odstraní z výrobního procesu.
Detektory jsou vybaveny dvěma typy řídicích jednotek. Modely Propadový detektor kovů QUICKTRON 07 RH HyQ Clean, Propadový detektor kovů METRON 07 PowerLine, Propadový detektor kovů METRON 07 FlatLine a Detektor kovů PHARMATRON 07 HQ využívají jednotku AMD 07 s 5,7" barevným dotykovým displejem, Ethernetovým připojením, vzdáleným přístupem mesuNET a pamětí pro 500 produktů. Modely Propadový detektor kovů QUICKTRON 05 A a Detektor kovů METRON 05 CR jsou vybaveny jednotkou AMD 05 s 5řádkovým LCD displejem, 4 tlačítky a pamětí pro 500 produktů.
Ano, propadové detektory kovů SOLLAU jsou certifikovány a konstruovány pro potravinářský průmysl — splňují požadavky hygieny a jsou vyrobeny z materiálů vhodných pro styk s potravinami. Detektor kovů PHARMATRON 07 HQ je speciálně určen pro farmaceutický průmysl s nejvyššími nároky na hygienu a citlivost detekce. Všechny modely splňují příslušné normy a předpisy platné v EU.
SOLLAU poskytuje komplexní servisní podporu zahrnující instalaci, uvedení do provozu, zaškolení obsluhy a pravidelnou kalibraci. Pro ověření správné funkce detektoru jsou k dispozici testovací vzorky (test pieces) umožňující pravidelnou kontrolu citlivosti. Zákazníci mohou využít také vzdálený přístup mesuNET pro monitoring a správu detektorů prostřednictvím sítě — dostupný u modelů s řídicí jednotkou AMD 07.
