Detektor kovů pro farmaceutický průmysl PHARMATRON 07 HQ

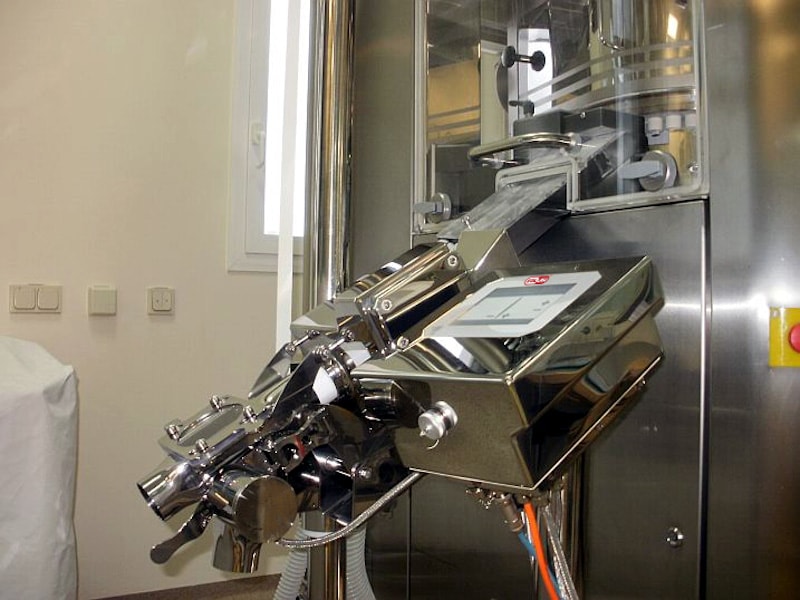

Vysoce citlivý mobilní propadový detektor kovů PHARMATRON 07 HQ je primárně určen pro farmaceutický průmysl. Slouží k detekci a separaci i nejjemnějších kovových částic z tablet a dražé. Je kompatibilní s téměř všemi tabletovacími lisy na trhu.
Detektor je plně automatický a je vybaven vysokorychlostní vyřazovací klapkou, která umožňuje velmi přesně vyřazovat kontaminanty a minimalizovat ztráty dobrého produktu. Neuvěřitelná citlivost a rychlost vyřazování umožňuje zpracovat až 2.000.000 tablet/hodinu!
Detektor PHARMATRON 07 HQClean je mobilní a výškově stavitelný. Jeho jednotlivé části jsou demontovatelné bez použití nástrojů.
PHARMATRON07 je synonymem pro detektory kovů s nejvyšší přesností detekce a spolehlivostí. Cívka detektoru má několik vrstev stínění. Díky tomu je detektor imunní vůči vnějšímu elektromagnetickému rušení, což umožňuje extrémně přesnou detekci kovů. Dokáže detekovat kovy o velikosti od 0,2 mm!
Je vyroben z nerezové oceli s důrazem na hygienický design. Splňuje nejpřísnější hygienické požadavky vyžadované ve farmaceutickém průmyslu. Všechny části, které jsou v kontaktu s materiálem jsou v souladu s normou FDA.
Hygienický design a extrémní citlivost dělá z PHARMATRONu 07 HQ absolutní špičku mezi detektory pro farmaceutický průmysl.
Tento detektor je osazen špičkovou řídicí jednotkou AMD 07 s celou řadou pokročilých funkcí. Jednotka je vybavena dotykovým displejem, takže její ovládání je jednoduché a intuitivní. Umožňuje permanentní monitoring elektronických i mechanických částí. Systém mesuNET umožňuje vzdálený přístup k zařízení.
Hlavní výhody detektoru kovů
- Mobilní detektor kovů pro tablety/potahované tablety. Nejvyšší hygienický standard díky krytování a oddělovacímu mechanismu z nerezové oceli AISI 316L. Všechny části, které přicházejí do styku s produktem, lze rychle demontovat bez použití nástrojů, aby bylo možné optimální a rychlé čištění. Průměr potrubí DN50.Detekuje všechny kovové částice, a to jak volné, tak i ve formě inkluzí ve finálním produktu. Rychlá dekontaminace všech dílů, které přicházejí do styku s kontrolovaným produktem.
- Vhodný pro jakékoliv tabletovací či odprašovací zařízení.
- Vysoká kapacita díky kulaté připojovací přírubě DN50.
Popis zařízení
- Vstup
- Detekční cívka
- Řídicí jednotka
- USB konektor
- Konstrukce
- Rychlospona
- Kolečka s aretací
- Výstup – špatný materiál
- Zámek
- Výstup – dobrý materiál
- Inspekční okno
Detektor kovů pro farmaceutický průmysl PHARMATRON 07 HQ je:
- Spolehlivý – ve funkčnosti a detekci kovů
- Rychlý – v reakci a čištění
- Konformní - v designu a správě dat
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Kapacita
V tabulce uvádíme hodinové kapacity detektoru a to jak pro kulaté tablet, tak i pro tablety podlouhlé.
| Kusů / hodinu | Popis | Rozměr | |
|---|---|---|---|
| Model - 40 mm | Model - 50 mm | ||
| 1.280.000 | 2.000.000 | Kulatá tableta | pr. 5 mm |
| 320.000 | 500.000 | Kulatá tableta | pr. 8 mm |
| 224.000 | 350.000 | Kulatá tableta | pr. 13 mm |
| 320.000 | 500.000 | Podlouhlá tableta | 8 x 4 mm |
| 96.000 | 150.000 | Podlouhlá tableta | 19 x 7 mm |
Volitelná výbava
Detektory PHARMATRON 07 HQ můžeme dodat s širokou dodatečnou výbavou:
- Výstražné zařízení – maják, bzučák
- mesuSET – ovládání detektoru přes laptop
- mesuNET – možnost vzdáleného přístupu k zařízení
- Certifikace – UL, CSA
- Dokumentace – FMEA, IQ-OQ
Speciální provedení
Máte speciální požadavky na provedení detektoru kovů? Mezi nejčastější požadavky patří:
- Prachotěsnost - Dust Tight (DT)
- Sanitace na místě - Wash in Place (WIP)
Použité materiály
- Rám – nerezová ocel (1.4301 / SS 304)
- Detekční cívka - nerezová ocel (1.4301 / SS 304)
- Řídicí jednotka – nerezová ocel (1.4301 / SS 304)
- Senzorová oblast – PTFE
- Připojovací příruba - nerezová ocel (1.4301 / SS 304)
- Vstupní trychtýř - nerezová ocel (1.4301 / SS 304)
Rozměry
Můžeme dodat propadový detektor kovů i s jinou výškou, průměrem apertury, rámem atd. tak, aby vyhovoval Vašim požadavkům.
Požádáme Vás o specifikaci požadovaných úprav a připravíme Vám nabídku přesně pro Váš provoz.
Citlivost detektoru
Citlivost detektoru záleží na mnoha parametrech, jako jsou průměr apertury (čím je menší průměr apertury, tím je vyšší citlivost detektoru), rychlost materiálu, hustota produktu, jeho teplota, vlhkost atd.
Abychom mohli vybrat nejvhodnější detektor kovů s požadovanou citlivostí pro Vaši aplikaci doporučujeme provést test Vašeho materiálu. Tyto testy provedeme zdarma. Prosíme kontaktujte nás, domluvíme se na provedení testů a na zaslání vzorků vašeho materiálu.
Tabulka citlivosti detektoru PHARMATRON 07 HQ
| Model | Citlivost (mm) | ||
|---|---|---|---|
| Fe | NonFe | SS | |
| 40 | 0,20 | 0,20 | 0,35 |
| 50 | 0,25 | 0,30 | 0,40 |
Řídicí jednotka AMD 07
Kvalitní řídicí jednotka je zásadní pro správnou funkci každého detektoru. Naše řídicí jednotka je vyrobena s důrazem na vysokou kvalitu zpracování a použitých komponentů.
Výsledkem je stabilní řídicí jednotka s celou řadou funkcí (uvádíme jen některé z nich):
- Komunikace přes Ethernet = neomezená flexibilita
- Kompaktní řídicí jednotka
- Automatické nastavení produktu s potlačením rušivého signálu a automatickou kalibrací citlivosti
- Dynamické automatické sledování – maximální citlivost detektoru
- Digitální filtrace signálu pro maximální stabilitu v náročném prostředí
- Monitorování správné funkčnosti systému
- Úzká detekční zóna zaručuje přesné umístění kovů v detekčním poli a tím i precizní detekci
- Snadné intuitivní ovládání– zásadní pro obsluhu detektoru
- Barevný displej o uhlopříčce 5,7“
- Možnost uložit do paměti nastavení až 500 produktů
- Možnost vzdáleného připojení – diagnostika, změna parametrů, aktualizace SW
- USB konektor – možnost ukládání dat, snadná aktualizace SW, urychlení servisního zásahu
Rozsah dodávky
Součástí dodávky detektorů PHARMATRON 07 HQ je:
- Detekční hlava
- Vyřazovací jednotka včetně pneumatických komponentů, regulátor tlaku vzduchu atd.
- Řídicí jednotka
- Připojovací kabely
- Instalační hardware
- Návod k použití
- Napájení: 100 – 240 V AC, 50/60 Hz
- Příkon: max. 75 W
- Stupeň krytí: IP 65
- Min. provozní teplota: + 5 °C
- Max. provozní teplota: + 40 °C
- Relativní vlhkost vzduchu: 0 – 95 % (bez kondenzace)
- Napájecí kabel: 2,9 m se zástrčkou
Propadové detektory kovů pro samospád jsou specializovaná zařízení určená pro kontrolu sypných a volně proudících materiálů, které procházejí potrubím nebo kanálem vlivem gravitace. Instalují se do výrobních linek potravinářského, farmaceutického nebo chemického průmyslu, kde zajišťují detekci a automatické vyřazení kovových nečistot ještě před dalším zpracováním nebo balením produktu.
SOLLAU nabízí šest modelů propadových detektorů kovů pro potravinářství: Propadový detektor kovů METRON 07 PowerLine, Propadový detektor kovů METRON 07 FlatLine, Propadový detektor kovů QUICKTRON 07 RH HyQ Clean, Propadový detektor kovů QUICKTRON 05 A, Detektor kovů METRON 05 CR a Detektor kovů PHARMATRON 07 HQ. Každý model je navržen pro specifické aplikace a liší se citlivostí, provedením a řídicí jednotkou.
Citlivost detektorů závisí na konkrétním modelu a průměru otvoru. Například Propadový detektor kovů METRON 07 PowerLine dosahuje citlivosti až 0,4 mm pro železné kovy (Fe), 0,5 mm pro neželezné kovy (NFe) a 1,5 mm pro nerezovou ocel (SS). Propadový detektor kovů QUICKTRON 07 RH HyQ Clean detekuje Fe od 0,5 mm, NFe od 0,6 mm a SS od 1,5 mm. Přesné hodnoty jsou vždy závislé na průměru otvoru detektoru a vlastnostech kontrolovaného produktu.
Metal free zóna (MFZ) je ochranný prostor kolem detektoru, kde nesmí být umístěny žádné kovové konstrukce, aby nedocházelo k rušení detekce. U modelů Propadový detektor kovů METRON 07 PowerLine a Propadový detektor kovů METRON 07 FlatLine Metal free zóna není vyžadována díky speciální konstrukční koncepci, což výrazně zjednodušuje montáž a šetří prostor ve výrobní lince. Modely Propadový detektor kovů QUICKTRON 05 A a Detektor kovů METRON 05 CR Metal free zónu vyžadují.
Propadový detektor kovů pracuje na principu elektromagnetické indukce. Materiál volně padá gravitací skrz detekční hlavu, která generuje elektromagnetické pole. Pokud materiál obsahuje kovovou nečistotu, způsobí změnu tohoto pole, kterou přístroj okamžitě zaznamená. Řídicí jednotka pak aktivuje automatický vyhazovač, který kontaminovaný produkt odstraní z výrobního procesu.
Detektory jsou vybaveny dvěma typy řídicích jednotek. Modely Propadový detektor kovů QUICKTRON 07 RH HyQ Clean, Propadový detektor kovů METRON 07 PowerLine, Propadový detektor kovů METRON 07 FlatLine a Detektor kovů PHARMATRON 07 HQ využívají jednotku AMD 07 s 5,7" barevným dotykovým displejem, Ethernetovým připojením, vzdáleným přístupem mesuNET a pamětí pro 500 produktů. Modely Propadový detektor kovů QUICKTRON 05 A a Detektor kovů METRON 05 CR jsou vybaveny jednotkou AMD 05 s 5řádkovým LCD displejem, 4 tlačítky a pamětí pro 500 produktů.
Ano, propadové detektory kovů SOLLAU jsou certifikovány a konstruovány pro potravinářský průmysl — splňují požadavky hygieny a jsou vyrobeny z materiálů vhodných pro styk s potravinami. Detektor kovů PHARMATRON 07 HQ je speciálně určen pro farmaceutický průmysl s nejvyššími nároky na hygienu a citlivost detekce. Všechny modely splňují příslušné normy a předpisy platné v EU.
SOLLAU poskytuje komplexní servisní podporu zahrnující instalaci, uvedení do provozu, zaškolení obsluhy a pravidelnou kalibraci. Pro ověření správné funkce detektoru jsou k dispozici testovací vzorky (test pieces) umožňující pravidelnou kontrolu citlivosti. Zákazníci mohou využít také vzdálený přístup mesuNET pro monitoring a správu detektorů prostřednictvím sítě — dostupný u modelů s řídicí jednotkou AMD 07.
