Propadový detektor kovů QUICKTRON 03 R
Cenově výhodný propadový detektor kovů QUICKTRON 03 R slouží k detekci kovových částic v sypkých materiálech gravitačně dopravovaných potrubím. Často je využíván k detekci kovů nejen v plastovém materiálu (granulát, regranulát, flakes,..), ale i v ostatních sypkých materiálech.
Detektor je plně automatický a je vybaven vysokorychlostní vyřazovací klapkou, která umožňuje velmi přesně vyřazovat kontaminanty a minimalizovat ztráty dobrého produktu.
Mezi hlavní výhody tohoto detektoru kovů patří zejména nízká cena, což umožňuje velmi rychlou návratnost investice,a snadná instalace.
Detektor QUICKTRON 03 R je snadno integrovatelný do stávající technologie díky nízké výšce a kompaktním rozměrům.
Tento detektor standardě dodáváme se vstupním otvorem o průměru 30 – 200 mm.
Ovládání řídicí jednotky je velmi jednoduché, jednotka je stabilní a odolná.
Hlavní výhody propadového detektoru kovů
- Automaticky detekuje a separuje všechny kovy volné i ukryté v materiálu.
- Vynikající poměr cena/výkon.
- Ideální řešení pro čištění nejrůznějších drtí a ochranu strojních zařízení.
- Jednoduchá vestavba.
Princip funkce detektoru

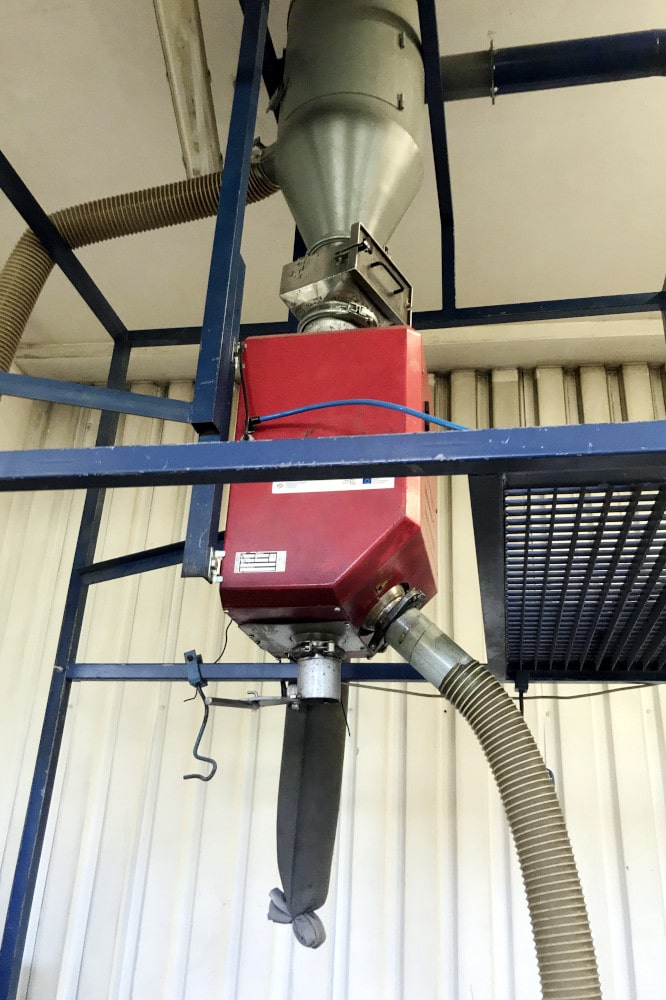

Detektor kovů řady Quicktron je nainstalován do potrubí, které dopravuje volně padající sypký materiál. Kontrolovaný materiál prochází detekční cívkou. V případě, že je materiál znečištěn kovovým kontaminantem, tak cívka tento kov detekuje a vydává signál k otevření vyřazovací klapky. Kovový kontaminant i s částí materiálu je přesměrován do výsypky špatného materiálu. Klapka se pak automaticky vrací do původní polohy. Chod detektoru včetně vyřazení kontaminantů je plně automatický.
Díky použité vysokorychlostní vyřazovací klapce je její chod velmi rychlý a přesný, což vede k minimalizaci ztrát dobrého materiálu. Čas pro vyřazování materiálu je nastavitelný.
Propadový detektor kovů QUICKTRON 03 R je:
- Spolehlivý – ve funkčnosti a detekci kovů
- Odolný – v technologii a výkonu
- Snadná – instalace a manipulace
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Volitelná výbava
Detektory QUICKTRON 03 R můžeme dodat s širokou dodatečnou výbavou:
- Výstražné zařízení – maják, bzučák
- Vzduchový kompresor
- Nádoba na stlačený vzduch
- Speciální délka připojovacích kabelů
- Monitoring - tlak vzduchu, vyřazovací klapka
- Počitadlo vyřazovacích cyklů
Rozměry
| DN 30 | DN 50 | DN 70 | DN 80 | DN 100 | DN 120 | DN 150 | DN 200 | |
|---|---|---|---|---|---|---|---|---|
| A | 420 | 420 | 420 | 577 | 577 | 560 | 650 | 800 |
| B | 18 | 18 | 18 | 35 | 35 | 18 | 17 | 100 |
| C | 300 | 300 | 300 | 400 | 400 | 400 | 450 | 500 |
| D | 250 | 250 | 250 | 330 | 330 | 330 | 380 | 460 |
| E | 60 | 60 | 60 | 67,5 | 67,5 | 67,5 | 77,5 | 81 |
| F | 290 | 290 | 290 | 410 | 410 | 410 | 240/480 | 270/540 |
| G | 330 | 330 | 330 | 430 | 430 | 430 | 480 | 530 |
| H | Ø 32 | Ø 45 | Ø 70 | Ø 80 | Ø 98 | Ø 111 | Ø 142 | Ø 177 |
| I | 95 | 95 | 95 | 125 | 125 | 125 | 160 | 165 |
| K | -0 | -0 | -0 | 35 | 28 | 28 | 36 | 37 |
| L | -0 | -0 | -0 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| M | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| N | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| O | 4xM5/72 | 4xM5/72 | 4xM5/130 | 6xM5/Ø108 | 6xM5/Ø130 | 6xM5/Ø150 | 6xM5/Ø180 | 6xM5/Ø230 |
| P | 134 | 134 | 134 | 202 | 202 | 185 | 230 | 376 |
| R | 135 | 135 | 135 | 202 | 202 | 185 | 230 | 401 |
| S | 275 | 275 | 275 | 320 | 320 | 320 | 300 | 300 |
| Hmotnost (kg) | 18 | 18 | 18 | 37 | 37 | 37 | 48 | 61 |
Můžeme dodat propadový detektor kovů i s jinou výškou, průměrem apertury, rámem atd. tak, aby vyhovoval Vašim požadavkům.
Požádáme Vás o specifikaci požadovaných úprav a připravíme Vám nabídku přesně pro Váš provoz.
Tabulka kapacity (propustnosti) detektoru QUICKTRON 03 R
| Model | QUICKTRON 03 R 30 | QUICKTRON 03 R 50 | QUICKTRON 03 R 70 | QUICKTRON 03 R 80 | QUICKTRON 03 R 100 | QUICKTRON 03 R 120 | QUICKTRON 03 R 150 | QUICKTRON 03 R 200 |
|---|---|---|---|---|---|---|---|---|
| Kapacita - propustnost (l/hod) | 1000 | 2800 | 5500 | 7200 | 11200 | 16100 | 25200 | 44800 |
Citlivost detektoru
Citlivost detektoru záleží na mnoha parametrech, jako jsou průměr apertury (čím je menší průměr apertury, tím je vyšší citlivost detektoru), rychlost materiálu, hustota produktu, jeho teplota, vlhkost atd.
Abychom mohli vybrat nejvhodnější detektor kovů s požadovanou citlivostí pro Vaši aplikaci doporučujeme provést test Vašeho materiálu. Tyto testy provedeme zdarma. Prosíme kontaktujte nás, domluvíme se na provedení testů a na zaslání vzorků vašeho materiálu.
Tabulka citlivosti detektoru QUICKTRON 03 R
| Model | QUICKTRON 03 R 30 | QUICKTRON 03 R 50 | QUICKTRON 03 R 70 | QUICKTRON 03 R 80 | QUICKTRON 03 R 100 | QUICKTRON 03 R 120 | QUICKTRON 03 R 150 | QUICKTRON 03 R 200 |
|---|---|---|---|---|---|---|---|---|
| Průměr apertury (mm) | 30 | 50 | 70 | 80 | 100 | 120 | 150 | 200 |
| Citlivost Fe kulička (mm) | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,0 | 1,5 | 1,75 |
Řídicí jednotka AMD 03
Kvalitní řídicí jednotka je zásadní pro správnou funkci každého detektoru. Naše řídicí jednotka je vyrobena s důrazem na vysokou kvalitu zpracování a použitých komponentů.
Výsledkem je stabilní řídicí jednotka s celou řadou funkcí (uvádíme jen některé z nich):
- Jednoduché ovládání
- Monitorování správné funkčnosti systému
- Potlačení vlivu vibrací dopravníku
- Jednoduchý servis a diagnostika
- Kontinuální vyvažování jednotky
- Optická signalizace detekce i poruchy
Rozsah dodávky
Součástí dodávky detektorů QUICKTRON 03 R je:
- Detekční hlava
- Řídicí jednotka
- Připojovací kabely
- Návod k použití
Datová karta
- Napájení: 100 – 240 V AC, 50/60 Hz
- Příkon: max. 50 W
- Stupeň krytí: IP 54
- Min. provozní teplota: - 10 °C
- Max. provozní teplota: + 50 °C
- Relativní vlhkost vzduchu: 0 – 95 % (bez kondenzace)
- Připojení tlakového vzduchu: 6 – 10 bar
- Spotřeba stlačeného vzduchu: 0,2 l na separaci
- Nastavitelná prodleva vyřazovací klapky: 0,14 – 19 s (nastavitelná)
- Materiál: max. průměr 10 mm
- Napájecí kabel: 1,8 m se zástrčkou
QUICKTRON 03 R je vybaven jednoduchou vysokorychlostní vyřazovací klapkou, která spolehlivě separuje kovy ze standardních sypkých materiálů, jako jsou granulát, regranulát nebo drtě. Model QUICKTRON 03 E je oproti tomu vybaven dvojitou vyřazovací klapkou, která zabraňuje ucpávání potrubí — je tedy určen výhradně pro lehké foliové flaky, kde jednoduchá klapka nestačí k zajištění plynulého průtoku. Pokud Váš provoz zpracovává standardní sypké materiály a zároveň požadujete výhodný poměr cena/výkon, je QUICKTRON 03 R správná volba.
Detektor je navržen pro sypké materiály dopravované potrubím samospádem — nejčastěji jde o plastové granuláty, regranuláty, drtě a flakes v plastikářském a recyklačním průmyslu, ale i o jiné sypké materiály v chemickém, gumárenském nebo strojírenském provozu. Detektor chrání navazující strojní zařízení (vstřikolisy, extrudery) před poškozením kovovými kontaminanty a pomáhá udržet kvalitu výsledného produktu.
Citlivost závisí především na průměru apertury detektoru — čím menší průměr, tím vyšší citlivost. U modelu QUICKTRON 03 R s nejmenší aperturou DN 30 mm zachytíme Fe kuličku od 0,5 mm; u největší apertury DN 200 mm je minimální záchyt 1,75 mm. Na výslednou citlivost mají vliv i rychlost materiálu, jeho hustota, teplota a vlhkost — proto doporučujeme ověřit parametry bezplatným testem na Vašem konkrétním materiálu.
Standardně dodáváme průměry apertury od DN 30 do DN 200 mm, přičemž průtoková kapacita odpovídá rozsahu od 1 000 (DN 30) do 44 800 litrů za hodinu (DN 200). Pokud standardní rozměry nevyhovují Vašemu provozu, vyrobíme detektor na míru s jiným průměrem, výškou nebo rámovými úpravami.
Řídicí jednotka AMD 03 zajišťuje jednoduché ovládání, optickou signalizaci detekce i poruchy, potlačení vlivu vibrací dopravníku a kontinuální vyvažování. Jako volitelnou výbavu lze dodat vzduchový kompresor nebo nádobu na stlačený vzduch, výstražné zařízení (maják, bzučák), monitoring tlaku vzduchu a polohy klapky nebo počítadlo vyřazovacích cyklů. Délku připojovacích kabelů upravíme dle potřeb konkrétní instalace.
Ano, propadové detektory pro samospád nabízíme také v provedení ATEX pro prostředí s výbušnou atmosférou. Při poptávce uveďte požadovanou zónu a kategorii ATEX, abychom mohli navrhnout správné provedení pro Váš provoz.
Standardní dodávka zahrnuje detekční hlavu, řídicí jednotku AMD 03, propojovací kabely a návod k použití. Kompaktní rozměry a nízká stavební výška usnadňují zabudování do stávající linky bez rozsáhlých stavebních úprav. Zajišťujeme celý průběh projektu — přijedeme, zaměříme, vyrobíme na míru, nainstalujeme, zprovozníme a zaškolíme obsluhu; součástí je i autorizovaný záruční a pozáruční servis.
Ano — bezplatně provedeme testy Vašeho materiálu na našich zařízeních s garantovaným výsledkem do tří dnů. Testy jsou klíčové zejména pro správné stanovení citlivosti detektoru, protože chování závisí na konkrétním materiálu. Stačí nás kontaktovat, domluvíme se na zaslání vzorků a připravíme testovací protokol.
