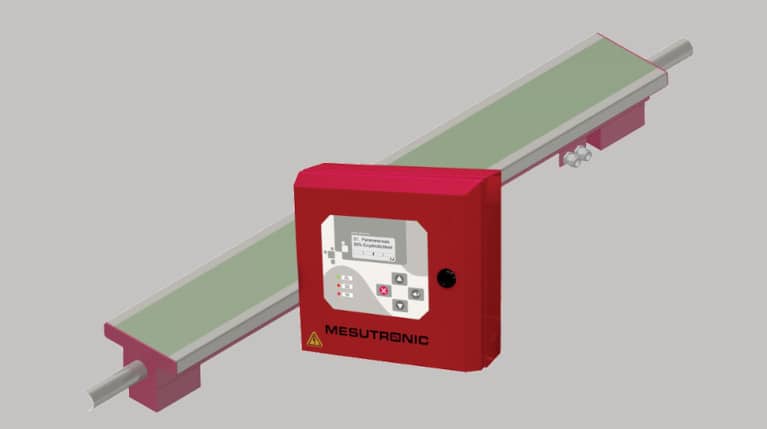

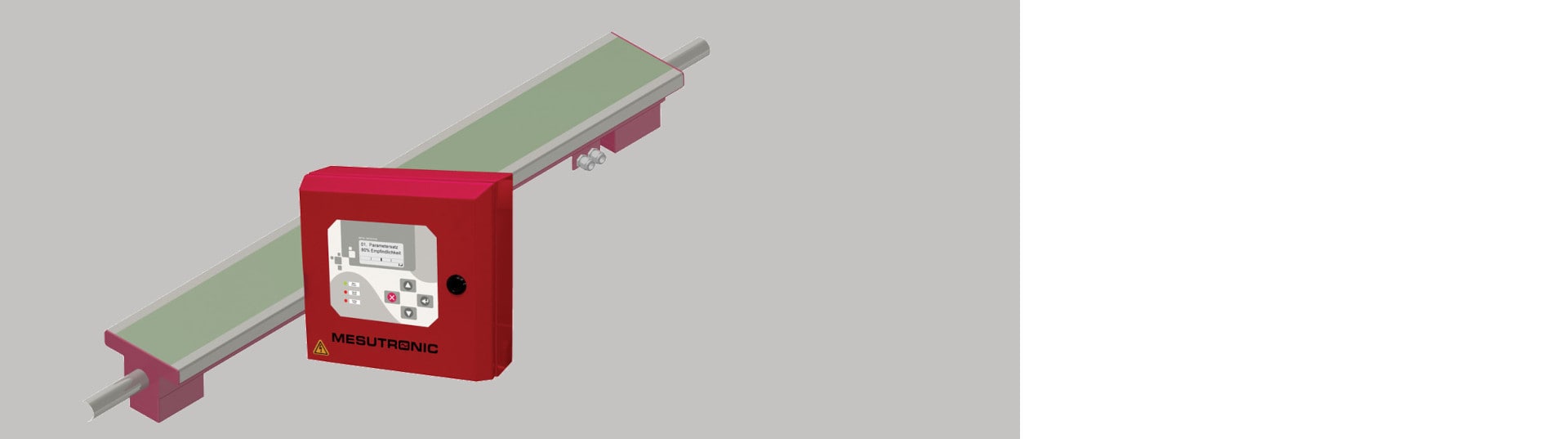

Průmyslový deskový detektor kovů METRON 05 ProfiLine
Jednosegmentový deskový detektor kovů METRON 05 ProfiLine slouží k detekci kovových kontaminantů z fóliových pásů a textilních materiálů. Dokáže spolehlivě detekovat kovy i při rychlosti 10 m/s! Výborných výsledků dosahuje při detekci kovových jehel v textilním rouně.
Je možné jej instalovat vertikálně i horizontálně. Díky dvoubodovému uchycení je jeho instalace velmi snadná a rychlá.
Rozměrové portfolio je velmi široké a tak ve standardní nabídce naleznete detektory o šířkách 500 – 12000 mm!
Antistatický povrch snímače umožňuje výborné výsledky detekce a díky tomu METRON 05 ProfiLine vyžaduje pouze minimální Metal free zónu.
Tento detektor je osazen výkonnou řídicí jednotkou AMD 05 s celou řadou pokročilých funkcí, jako je automatické nastavení produktu, automatická kalibrace nebo digitální filtrace sytému. Jednotka je vybavena pětiřádkovým LCD displejem a ovládá se pomocí 4 ergonomických tlačítek. Její ovládání je jednoduché a intuitivní.
Hlavní výhody deskového detektoru kovů
- Jednosegmentový lištový detektor kovů pro tenká textilní rouna nebo fóliové pásy/náviny. Spolehlivá detekce zlomených jehel a dalších kovových částí a to i u vlhkých produktů..
- Automaticky detekuje a separuje všechny kovy volné i ukryté v materiálu.
- Precizní a polohově přesná detekce kovů.
- Chrání nákladné výrobní technologie nebo monitoruje kvalitu produktu.
- Rychlá demontáž díky dvoubodovému uchycení.
- Délka detektoru na míru.
Deskový detektor kovů METRON 05 ProfiLine je:
- Spolehlivý – ve funkčnosti a detekci kovů
- Odolný – v technologii a výkonu
- Snadná - instalace a manipulace
Jak o vás budeme pečovat?
Postaráme se o váš projekt od začátku až do konce. Objednávkou to u nás nekončí. Poskytneme vám plnou podporu po celou dobu používání separátoru.
1.
Přijedeme
2.
Zaměříme a navrhneme
3.
Vyrobíme na míru
4.
Nainstalujeme
5.
Zprovozníme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme provedení testů do tří dnů!
Ověřte si, že naše zařízení dokonale splní Vaše očekávání!
ZDARMA provedeme testy Vašeho materiálu na našich magnetických separátorech!
Volitelná výbava
Detektory METRON 05 ProfiLine můžeme dodat s širokou dodatečnou výbavou:
- Výstražné zařízení – maják, bzučák
- Sada testovacích etalonů pro ověření citlivosti detektoru
Speciální provedení
Máte speciální požadavky na provedení detektoru kovů? Mezi nejčastější požadavky patří:
- Barevné provedení dle požadavku
- Speciální napájení, koncovky atd.
Kontaktujte nás – připravíme řešení přímo pro Vás
Rozměry
| A: Detekční šířka (mm) | B: Šířka detektoru (mm) |
|---|---|
| 500 – 600 - … - 12000 | B = A + 160 |
A – Detekční šířka – volitelná od 500 do 12000 mm (po 100 mm)
Citlivost detektoru
Citlivost detektoru záleží na mnoha parametrech, jako jsou průměr apertury (čím je menší průměr apertury, tím je vyšší citlivost detektoru), rychlost materiálu, hustota produktu, jeho teplota, vlhkost atd.
Abychom mohli vybrat nejvhodnější detektor kovů s požadovanou citlivostí pro Vaši aplikaci doporučujeme provést test Vašeho materiálu. Tyto testy provedeme zdarma. Prosíme kontaktujte nás, domluvíme se na provedení testů a na zaslání vzorků vašeho materiálu.

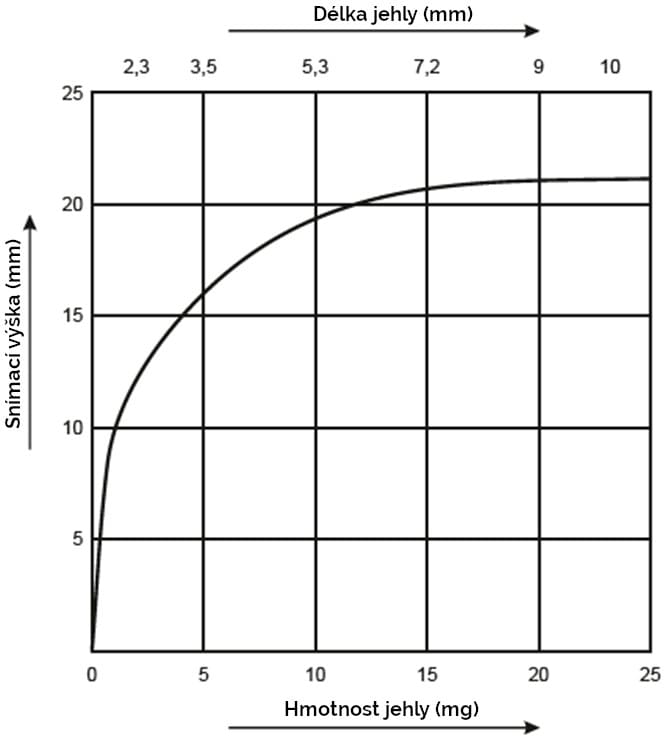

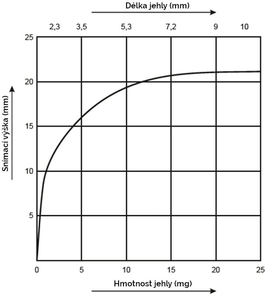

Diagram citlivosti detektoru METRON 05 ProfiLIne platí pro LB 1,5 x LH
Řídicí jednotka AMD 05
Kvalitní řídicí jednotka je zásadní pro správnou funkci každého detektoru. Naše řídicí jednotka je vyrobena s důrazem na vysokou kvalitu zpracování a použitých komponentů.
Výsledkem je stabilní řídicí jednotka s celou řadou funkcí (uvádíme jen některé z nich):
- Řídicí jednotka s vestavěným regulovatelným napájením pro spolehlivý výkon a snadný servis
- Automatické nastavení produktu s potlačením rušivého signálu a automatickou kalibrací citlivosti
- Digitální filtrace signálu pro maximální stabilitu v náročném prostředí
- Úzká detekční zóna zaručuje přesné umístění kovů v detekčním poli a tím i precizní detekci
- Monitorování správné funkčnosti systému
- Dotykové ovládání – pomocí 4 ergonomických tlačítek
- Pětiřádkový podsvícený LCD displej
- Možnost uložit do paměti nastavení až 500 produktů
Rozsah dodávky
Součástí dodávky detektorů METRON 05 ProfiLine je:
- Detekční hlava
- Řídicí jednotka
- Návod k použití
Datová karta
- Napájení: 100 – 240 V AC, 50/60 Hz
- Příkon: max. 0,7 A
- Stupeň krytí: IP 54
- Min. provozní teplota: -10 °C
- Max. provozní teplota: +50 °C
- Relativní vlhkost vzduchu: 0 – 95 % (bez kondenzace)
- Max. rychlost, při které dokáže spolehlivě detekovat kovy: 10 m/s
- Napájecí kabel: 1,8 m se zástrčkou
Detektor METRON 05 ProfiLine je jednosegmentový deskový detektor navržený pro detekci kovových kontaminantů ve fóliových pásech a textilních materiálech. Nejčastěji se uplatňuje v textilním průmyslu – kde spolehlivě detekuje zlomené jehly a jiné kovové části ukryté v textilním rouně – a také při kontrole fóliových návitků nebo pásů z plastů a netkaných textilií. Detektor chrání nákladné výrobní technologie před poškozením nebo slouží k průběžnému monitorování kvality výrobku.
METRON 05 ProfiLine je jednosegmentový detektor, který pokrývá celou detekční šířku jedním snímačem – díky tomu je konstrukčně jednodušší a cenově dostupnější. Model METRON 04 ProfiLine je naopak vícesegmentový a dokáže u každého detekovaného kovu přesněji určit jeho polohu napříč šířkou materiálu, což je výhodou při cíleném vyřazování kontaminantů z širokých pásů. Volba mezi oběma modely závisí na požadované šířce detekce a na tom, zda potřebujete polohově přesnou detekci v příčném směru.
Standardně dodáváme detektory s detekční šířkou od 500 do 12 000 mm, a to po 100 mm krocích. Šířka detektoru je vždy o 160 mm větší než detekční šířka. Délku detektoru vyrábíme na míru dle vašich požadavků, takže detektor lze přesně přizpůsobit šířce vaší výrobní linky.
Citlivost závisí na detekční šířce, rychlosti materiálu a jeho vlastnostech. Diagram citlivosti platí pro poměr LB 1,5 × LH (délka kontaminantu × výška). Detektor spolehlivě pracuje při rychlostech materiálu až 10 m/s a antistatický povrch snímače minimalizuje potřebnou Metal Free zónu. Pro určení konkrétní citlivosti pro váš materiál a rychlost linky doporučujeme provést bezplatný test.
Detektor lze instalovat horizontálně i vertikálně, čímž se přizpůsobuje různým konfiguracím výrobních linek. Dvoubodové uchycení zajišťuje rychlou a jednoduchou montáž i demontáž – bez složitých stavebních úprav. Díky minimálním požadavkům na Metal Free zónu je integrace do stávajících linek snadná i v prostorově omezených provozech.
Řídicí jednotka AMD 05 zajišťuje automatické nastavení produktu s potlačením rušivého signálu, automatickou kalibraci citlivosti, digitální filtraci signálu pro stabilní provoz v náročném prostředí a průběžné monitorování funkčnosti systému. Ovládá se pomocí 4 ergonomických tlačítek a pětřádkového podsvíceného LCD displeje; do paměti lze uložit nastavení až 500 produktů. Jako volitelné příslušenství nabízíme výstražné zařízení (maják, bzučák) a sadu testovacích etalonů pro ověření citlivosti detektoru.
Standardní dodávka zahrnuje detekční hlavu, řídicí jednotku AMD 05 a návod k použití. Dvoubodové uchycení umožňuje rychlou montáž bez složitých stavebních zásahů. Zajišťujeme celý projekt – přijedeme, zaměříme, vyrobíme detektor na míru požadované šířce vaší linky, nainstalujeme, zprovozníme a zaškolíme obsluhu; součástí je i autorizovaný záruční a pozáruční servis.
Ano – bezplatně provedeme testy vašeho materiálu na našem zařízení s garantovaným výsledkem do tří dnů. Testy jsou zvláště důležité pro správné nastavení citlivosti a ověření, že detektor dokonale splní vaše provozní požadavky. Stačí nás kontaktovat, domluvíme zaslání vzorků a připravíme protokol z testování.
